Pac de Economia de Energia 3G Com Carregador Solar

Introdução

Promessa: Apresentarei de forma direta o que é o PAC de economia de energia 3G com carregador solar da ICP DAS, destacando funções, arquitetura e o valor agregado para aplicações remotas em automação industrial e IIoT.
O PAC de economia de energia 3G com carregador solar combina um controlador lógico/programável tipo PAC/RTU, modem 3G integrado, carregador solar MPPT/ PWM e gerenciamento de baterias para operação off‑grid. Ele foi projetado para maximizar a disponibilidade com consumo otimizado e comunicações móveis seguras.
Neste artigo técnico você encontrará especificações, guias de instalação, integração SCADA/IIoT e estudos de caso. Verifique sempre os dados finais no manual do fabricante e solicite especificações para o seu projeto.

: Visão Geral e Conceito Fundamental

Promessa: Apresentarei de forma direta o que é o PAC de economia de energia 3G com carregador solar da ICP DAS, seus componentes principais e o princípio de funcionamento para economia energética e operação off-grid.
O PAC atua como uma RTU com I/O locais (digitais, analógicos, contadores), lógica embarcada e um modem 3G para comunicação remota. O carregador solar integrado gerencia painéis PV e bateria, garantindo autonomia durante períodos sem irradiação.
O princípio operacional baseia‑se em modos de economia (sleep, duty cycle), priorização de eventos críticos e envio de telemetria compactada por 3G/MQTT para reduzir consumo. Recomendo testar modos de economia no campo para validar autonomia real.

O que é o ?

Promessa: Definirei o produto em termos técnicos e operacionais, indicando funções principais (PAC/RTU, modem 3G, carregador solar, I/O) e o cenário de uso ideal.

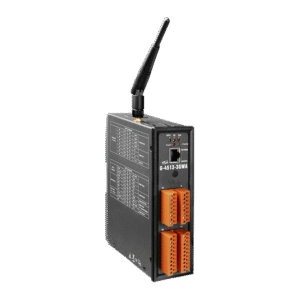

Tecnicamente, é um PAC com CPU industrial, I/Os programáveis, modem 3G/UMTS (3GPP compliant), controlador de carga solar (MPPT opcional) e interface para baterias SLA/Li‑ion. Suporta protocolos padrão como Modbus RTU/TCP, MQTT e HTTP/REST para integração IIoT.
Cenários ideais incluem estações remotas de telecom, monitoramento de poços, iluminação pública e sistemas de telemetria em áreas sem rede elétrica. Verifique APN e cobertura 3G antes da implantação.

Principais componentes e arquitetura do sistema

Promessa: Descreverei o hardware, fontes de energia (bateria/solar), interfaces de comunicação e diagrama lógico geral.
Componentes chave: CPU PAC, modem 3G, controlador de carga solar, bateria (12/24 V), painel PV, I/Os (DI/DO/AI/AO), portas RS‑485/RS‑232, Ethernet e antenas. A arquitetura geralmente inclui um diagrama lógico com priorização de carga, gerenciamento de bateria e watchdogs.
A topologia típica: painel PV → carregador solar (MPPT/PWM) → bateria → PAC (+ fusíveis, disjuntores) e saída para cargas locais. Recomendo mapa elétrico e verificação de terra e proteção contra surtos (IEC 61000‑4‑5).

Principais aplicações e setores atendidos pelo

Promessa: Mapearei os setores com maior benefício prático e os casos típicos de uso.
Os setores que mais se beneficiam: telecomunicações rurais, concessionárias (medição e SCADA de redes distribuídas), agrícola (irrigação e bombas), saneamento (poços) e iluminação pública. Em todos, o diferencial é reduzir visitas de manutenção e garantir disponibilidade.
Aplicações típicas incluem controle de bombas, telemetria de medidores elétricos, automação de estações solares e gateways de sensores LoRa/IIoT com backhaul 3G. Para dimensionamento pesado, solicite cálculo de energia conforme perfil de carga.

Setores industriais e comerciais prioritários

Promessa: Listarei e justificarei por que cada setor se beneficia (economia, disponibilidade, baixa manutenção).

• Telecomunicações: garante operação de sites remotos com autonomia e monitoramento de baterias.
• Agricultura: controla bombas, mede consumo e evita falhas através de alarmes remotos.
• Iluminação pública: permite horários programáveis e redução de consumo em horários de baixa demanda.
  Esses setores valorizam MTBF, facilidade de substituição e redução de OPEX; por isso, o PAC oferece ROI rápido quando reduz visitas e downtime.

Cenários de aplicação em ambiente remoto e off-grid

Promessa: Explicarei configurações típicas para localidades sem energia de rede e exigências logísticas.
Configurações comuns: sistemas 12 V ou 24 V, painel PV dimensionado por local (irradiância), bateria com autonomia mínima definida (ex.: 3–7 dias de reserva). Inclui medição de estado de carga (SoC) e testes de rotina.
Logística: considerar transporte de baterias, certificações (IEC 62133 para Li‑ion), armazenamento e manutenção. Verifique proteção IP e conformidade com IEC 60068 para ambientes severos.

Especificações técnicas do produto (Tabela recomendada)

Promessa: Fornecerei uma tabela técnica organizada com os parâmetros essenciais para avaliação de projeto e compra.

Promessa: A tabela fornece parâmetros para avaliação e compra; confira a folha técnica do modelo exato. Verifique limites de corrente do carregador e especificações do modem.

Notas técnicas e limites operacionais

Promessa: Explicarei restrições importantes (limites de temperatura, altitudes, requisitos de painel/ bateria, tempo de autonomia).
Limites comuns: altitudes acima de 2000 m podem reduzir eficiência de arrefecimento e desempenho do modem; temperaturas extremas afetam capacidade da bateria. Use correções térmicas para dimensionamento.
Requisitos solares: dimensione painel PV com base em perfil de carga diário, perdas do controlador (~10–20%) e eficiência do sistema. Sempre inclua margens para degradação de painel (IEC 61215) e perdas por sombreamento.

Importância, benefícios e diferenciais do

Promessa: Destacarei por que este PAC se diferencia no mercado, com benefícios quantificáveis para operações remotas e redução de custos.
Benefícios imediatos: redução de OPEX por menos visitas técnicas, maior disponibilidade via monitoramento remoto e previsibilidade de manutenção. Economias típicas variam conforme aplicação, mas projetos demonstram ROI em 12–24 meses em aplicações rurais.
Diferenciais incluem firmware otimizado para economia de energia, carregador solar integrado e comunicações 3G seguras com suporte a VPN/TLS. Para aplicações que exigem essa robustez, a série PAC de economia de energia 3G com carregador solar da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/pac-de-economia-de-energia-3g-com-carregador-solar.

Benefícios operacionais e de custo

Promessa: Demonstrarei economia de energia, redução de visitas de manutenção, aumento de disponibilidade e ROI estimado.
Exemplos práticos: redução de 40–70% em visitas de manutenção para poços monitorados e economia de energia pela implementação de modos sleep e controle de carga. Monitoramento proativo reduz MTTR e evita falhas catastróficas.
Recomenda-se realizar análise de ciclo de vida (LCC) para quantificar ROI, incluindo custo do painel, bateria e assinatura 3G.

Diferenciais técnicos frente ao mercado

Promessa: Apontarei características exclusivas (gestão de energia integrada, carregador solar otimizado, comunicação 3G segura) e implicações práticas para o usuário.
Diferenciais técnicos: gerenciamento de carga com prioridade por evento, algoritmos MPPT, watchdogs de comunicação e suporte nativo a protocolos IIoT. Esses itens elevam confiabilidade e simplificam integração.
Aconselho validar versões de firmware, opções de redundância e suporte a atualizações OTA para segurança e longevidade do projeto.

Guia prático de instalação e uso do — Passo a passo

Promessa: Fornecerei instruções práticas, sequenciais e acionáveis para instalar, configurar e colocar o equipamento em operação segura.
1) Preparar local e verificar cobertura 3G; 2) montar painel PV com orientação/tilt adequados; 3) instalar bateria protegida e fusíveis. Sempre isolar fontes antes de trabalho.
Após instalação elétrica, faça provisionamento do SIM/APN, configure horários de transmissão e modos de economia. Execute testes de carga e simule falta de energia para validar autonomia.

Preparação do local e requisitos de montagem

Promessa: Indicações sobre posicionamento do painel solar, fixação do PAC, proteção contra intempéries e aterramento.
Posicione o painel voltado ao norte (hemisfério sul) com ângulo de tilt adequado; evite sombreamentos. Monte o PAC em suporte fixo, protegido do sol direto para reduzir aquecimento.
Aterramento e proteção contra surtos são essenciais (suppressores SPD conforme IEC 61643). Verifique torque dos terminais e use passagem de cabos selada para manter IP.

Conexão elétrica: bateria, painel solar e carregador

Promessa: Instruções claras sobre fiação, fusíveis, dimensionamento do painel/bateria e medidas de segurança.
Use cabos adequados para corrente de pico, fusíveis na linha PV e bateria, e isoladores para manutenção segura. Dimensione bateria para autonomia desejada: exemplo 12 V × 100 Ah para autonomia multi‑dia.
Calcule potência PV = (Energia diária necessária / horas de sol efetivas) × fator de perdas. Teste o sistema em condições reais antes da entrada em operação.

Configuração inicial e provisionamento 3G

Promessa: Passo a passo para inserir SIM, configurar APN e testar conectividade móvel.
Insira SIM com roaming/planos M2M adequados, configure APN, usuário e senha no menu do PAC. Teste sinal com antena externa e use medidor RSSI para validar link.
Implemente VPN ou TLS para segurança. Verifique logs e atualize firmware antes de operação.

Configuração de I/Os e lógica local (regras de economia)

Promessa: Exemplos práticos de configuração de entradas/saídas e lógica de controle para economia de energia.
Exemplo: programar DO para ligar bomba apenas se nível > threshold e SoC bateria > 40%; usar DI para detectar falhas locais e deixar CPU em sleep entre leituras.
Implemente polling escalonado: leituras críticas em tempo real, dados não críticos em lotes horários para reduzir transmissões 3G.

Testes funcionais e rotina de validação

Promessa: Checklist de testes a realizar antes da entrega: autonomia em falta de rede, troca de baterias, falhas de comunicação.
Testes essenciais: simulação de blackout para medir autonomia real, verificação de carga PV e comportamento do carregador, e testes de reconexão do modem 3G.
Documente resultados e configure alarmes para eventos críticos. Solicite reporte de logs durante a fase piloto.

Integração com sistemas SCADA e IIoT: conectar ao seu ecossistema

Promessa: Explicarei protocolos e estratégias para integrar o PAC em supervisão SCADA e plataformas IIoT, garantindo interoperabilidade e segurança.
O PAC suporta Modbus RTU/TCP, MQTT, HTTP/REST e pode atuar como gateway para sensores LoRa/485. Use Modbus para integração SCADA tradicional e MQTT/TLS para IIoT e nuvem.
Recomenda-se separar tráfego operacional e de engenharia, aplicar VPNs, VLANs e políticas de firewall. Teste polling rates e latência em campo.

Protocolos suportados e recomendações (Modbus, MQTT, HTTP, etc.)

Promessa: Listarei protocolos comuns, portas padrão e melhores práticas para configuração.

• Modbus TCP (porta 502), Modbus RTU (RS‑485) — ideal para SCADA.
• MQTT (porta 1883/8883 TLS) — ideal para telemetria eficiente; use QoS adequado.
• HTTP/REST — para provisionamento e APIs.
  Implemente TLS/TCP, autenticação por certificado e renove credenciais regularmente.

Passo a passo de integração SCADA (configuração de tags, comunicação, alarmes)

Promessa: Guia prático para mapear pontos, configurar polling, alarmes e historização em um SCADA típico.
Mapeie I/Os para tags Modbus com endereçamento consistente; defina polling escalonado (ex.: 10s para alarmes, 5–15 min para medições). Configure alarmes por alteração de estado e thresholds.
Valide timestamping e sincronização NTP; assegure que o SCADA armazene dados críticos localmente para garantia de histórico.

Conectividade IIoT e envio de telemetria segura

Promessa: Estratégias para envio de dados por MQTT/REST, compressão, armazenamento em nuvem e seguridade (VPNs, TLS).
Use MQTT com TLS e QoS 1/2 para confiabilidade; envie dados compactados/encapsulados para reduzir custos 3G. Utilize cache local para períodos de perda de conectividade.
Integre com plataformas cloud que suportem device provisioning seguro e monitoramento de integridade. Verifique requisitos de GDPR/Lei Geral de Proteção de Dados quando coletar dados pessoais.

Exemplos práticos de uso e estudos de caso com

Promessa: Apresentarei exemplos aplicáveis e cenários reais (ou plausíveis) que demonstram resultados e lições aprendidas.
Caso 1 — Estação remota de telecomunicações: configuração com bateria 24 V, painel 300 W e gestão de load shedding para estender autonomia; redução de visitas e downtime comprovada.
Caso 2 — Poços agrícolas: monitoramento de bombas com lógica local para evitar funcionamento seco e alertas via MQTT; ROI em 18 meses. Caso 3 — Iluminação pública: controle horário e medição de consumo, redução de energia em horários de baixa demanda.

Comparação técnica com produtos similares da ICP DAS e alternativas do mercado

Promessa: Realizarei uma análise objetiva entre este PAC e outras soluções ICP DAS/concorrentes, destacando vantagens, limitações e critérios de escolha.
Critérios: conectividade, autonomia, capacidades I/O, segurança e custo total. O PAC com carregador solar se destaca pela integração nativa do carregador e firmware otimizado.
Escolha este PAC quando precisar de solução compacta e pronta para campo; opte por alternativas modulares se necessitar de ampliações intensas de I/O.

Quando escolher este vs. outras linhas ICP DAS

Promessa: Diretrizes práticas para selecionar o modelo ideal conforme requisitos do projeto.
Escolha este PAC para projetos off‑grid com ênfase em economia de energia; considere linhas ICP DAS com maior I/O se o projeto exigir muitos pontos locais.
Solicite avaliação de carga, perfil de comunicação e condições ambientais para definir o modelo ideal.

Erros comuns, armadilhas técnicas e melhores práticas de operação

Promessa: Apontarei falhas recorrentes na especificação/instalação e como evitá-las, com soluções comprovadas.
Erro comum: subdimensionar painel PV ou bateria; solução: calcular energia com folga para degradação e dias de pouca insolação. Outro erro: não considerar picos de consumo do modem 3G durante transmissões.
Melhores práticas: monitoramento contínuo, firmware atualizado, proteção contra surtos e procedimentos de manutenção preventiva.

Problemas de comunicação 3G e solução de problemas

Promessa: Checklist de diagnóstico (sinal, APN, antena, firmware) e procedimentos de recuperação.
Verifique RSSI, APN, SIM ativo e cobertura; teste com antena externa e revalide firmware do modem. Use logs e ferramentas de diagnóstico remotas.
Se persistir, troque operadora ou considere fallback GSM/4G/LoRaWAN conforme disponibilidade.

Conclusão

Promessa: Resumirei os benefícios chave, reforçarei por que implementar este PAC é uma decisão estratégica e instruirei o leitor sobre os próximos passos.
O PAC de economia de energia 3G com carregador solar da ICP DAS é uma solução completa para projetos remotos que demandam autonomia, redução de OPEX e integração IIoT. Sua combinação de gerenciamento de energia, comunicações e I/O facilita implantação rápida e confiável.
Entre em contato conosco para solicitar cotação, informar quantidade, I/Os necessários e perfil de consumo. Para aplicações que exigem essa robustez, a série PAC da ICP DAS é a solução ideal. Confira as especificações e solicite demonstração em https://www.lri.com.br/comunicacao-de-dados/pac-de-economia-de-energia-3g-com-carregador-solar e veja outras soluções em https://blog.lri.com.br/.
