Introdução

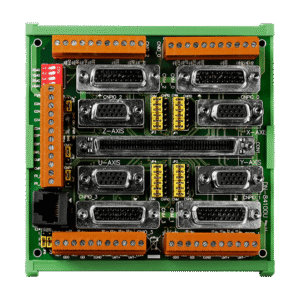

A Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) é uma solução de alto desempenho para controle sincronizado de múltiplos eixos em ambientes de automação industrial, e conecta-se nativamente a arquiteturas IIoT e SCADA. Neste artigo abordarei o controle de movimento 4 eixos, placa PS410, PS810, automação industrial e todos os aspectos técnicos, desde arquitetura, interfaces elétricas, até integração com OPC UA/MQTT e práticas de instalação seguras. A palavra-chave principal e as secundárias aparecem já neste primeiro parágrafo de forma natural para facilitar busca e indexação.
O objetivo é entregar um guia técnico-prático destinado a engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos. Trarei referências normativas (ex.: IEC/EN 62368-1, IEC 60601-1 quando aplicável em ambientes sensíveis), conceitos relevantes (PFC, MTBF, jitter, bandwidth de servo-loop) e recomendações de projeto com foco em confiabilidade e manutenção preditiva.
Convido o leitor a interagir: comente no final com suas dúvidas sobre parametrização de laços de controle ou exemplos de aplicação. Se preferir, consulte também outros artigos técnicos no blog da LRI para aprofundamento sobre protocolos e IIoT (Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/).
Introdução ao Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) — visão geral e conceito (O que é?)
Definição técnica e propósito
A Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) é um controlador embarcado/hardware de automação projetado para comandar e sincronizar até quatro eixos de servo/stepper com entradas de encoder, feedback e I/Os digitais/analógicos. Seu propósito é resolver problemas clássicos de automação: sincronização de eixos, curva de aceleração/jerk controlado e execução determinística de trajetórias em linhas de produção e máquinas-ferramenta.
Tecnicamente, o produto implementa laços de controle posição/velocidade/torque, geração de perfis trapezoidais ou S-curve, e funções de homing, interpolação linear/circular e setpoints programáveis. Para aplicações críticas recomenda-se validar latência, jitter e taxa de atualização do controlador frente ao requisito do servo-loop, geralmente expressos em Hz (ex.: 1 kHz para loops de velocidade/posição de alta performance).
A solução também assume conformidade com boas práticas EMI/EMC e segurança elétrica: filtros para ruído condutivo, eventuais requisitos de Power Factor Correction (PFC) nas fontes associadas e práticas de aterramento apropriadas para não comprometer encoders ou laços sensíveis.
Componentes principais e variantes (PS410 / PS810)
Os principais blocos da placa são: interfaces de comunicação (Ethernet, Fieldbus, ou seriais), gerência de I/O (entradas digitais, saídas digitais, entradas analógicas para sensores), interfaces de encoder (A/B/Index, diferencial/TTL, SSI/absolute), geradores de pulso (pulse/dir, cw/ccw) e circuito de alimentação com proteção contra sobretensão e filtragem. O firmware gerencia perfis, coordenadas e rotinas de sincronismo.
As variantes PS410 e PS810 frequentemente diferem em capacidade de eixos, densidade de I/O e taxa de processamento. Por exemplo, um modelo PS410 pode ser otimizado para 4 eixos com foco em custo/compactação, enquanto o PS810 pode oferecer recursos adicionais — mais buffers, melhor isolamento galvânico e opções de protocolo (ex.: EtherCAT nativo). Recomenda-se checar o datasheet para confirmar especificações exatas e limitações de cada versão.
A escolha entre modelos depende de requisitos de projeto: número de eixos, necessidade de sincronismo determinístico, protocolos obrigatórios (EtherNet/IP, EtherCAT, Modbus TCP, CANopen) e condições ambientais (temperatura, vibração). Sempre confirme certificações e MTBF estimado no documento técnico.
Principais aplicações e setores atendidos — controle de movimento 4 eixos, placa PS410, PS810, automação industrial
Aplicações em manufatura e máquinas-ferramenta
Em máquinas-ferramenta, a placa de controle de movimento controla centros de usinagem, tornos e fresadoras que exigem alta precisão posicional e repetibilidade. Requisitos típicos: resolução de encoder (ex.: 20.000 CPR ou mais), baixa deriva térmica, e loops de controle com banda suficiente para estabilizar posição sem overshoot.
Exemplos práticos incluem interpolação linear e circular em 2–4 eixos, compensação de backlash e backlash compensation, e execução de trajetórias complexas com sincronização de spindle. A redução de tempo de ciclo e melhoria da precisão impactam diretamente no custo por peça e na capacidade produtiva.
Para conformidade, em máquinas que interfiram com segurança de operadores, atenção a normas de segurança funcional e requisitos de integração com PLCs e relés de segurança é essencial. A arquitetura deve permitir integração com sistemas de segurança sob normas como ISO 13849 quando aplicável.
Uso em embalamento, pick-and-place e robótica colaborativa
Em linhas de embalagem e sistemas pick-and-place, a necessidade é throughput elevado, alta frequência de movimentos e sincronismo entre eixos lineares e rotativos. A PS410/PS810 oferece perfis de aceleração e controle de jerk para reduzir impacto mecânico, ampliando vida útil de atuadores e correias.
Robôs colaborativos integrados com uma placa de movimento podem utilizar I/O rápidos para troca segura de dados de presença e permitir coordenação entre célula robótica e transportadores. Para operações com frequentes start/stop, olhar para parâmetros de duty-cycle e temperatura operacional é imprescindível.
A vantagem técnica é a capacidade de determinar e manter jitter e latência baixos, garantindo repetibilidade em pick-and-place de alta velocidade e reduzindo taxas de rejeito.
Setores: automotivo, farmacêutico, alimentício, papel e celulose
O setor automotivo exige alta robustez, repetibilidade e integração com redes empresariais para rastreabilidade. Controladores devem suportar duty-cycles intensos e certificações de qualidade do fornecedor (ISO/TS, IATF).
Na farmacêutica e alimentícia, é comum exigência de limpeza e conformidade regulatória. Ainda que normas médicas (ex.: IEC 60601-1) não se apliquem diretamente, práticas de isolamento, facilidade de limpeza de painéis associados e materiais certificados são pontos críticos. Em ambientes com restrições sanitárias, componentes com baixo outgassing e facilidade de blindagem são preferíveis.
Em papel e celulose, demanda-se robustez contra ambientes úmidos e poluentes. A seleção do modelo deve priorizar proteção IP, faixas ampliadas de temperatura e opções de isolamento galvânico para I/O críticas.
Especificações técnicas do Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) — tabela comparativa e detalhes
Tabela de especificações (resumo de hardware)
| Modelo | Eixos suportados | Interfaces I/O | Protocolos | Alimentação | Dimensões | Temp. operação | Certificações |
|---|---|---|---|---|---|---|---|
| PS410 | Até 4 eixos | DI/DO, AI 0-10V, A/B encoder, Pulse/Dir | Modbus TCP, EtherCAT, CANopen | 24 VDC (±10%) | 160 x 100 x 35 mm | -20 a 60 °C | CE, RoHS, UL* |
| PS810 | Até 4–8 eixos (configurável) | DI/DO estendidos, entradas single‑ended/diferenciais | EtherCAT, Modbus TCP, OPC UA* | 24–48 VDC | 200 x 120 x 40 mm | -20 a 60 °C | CE, RoHS, UL* |
*Valores ilustrativos: confirmar no datasheet oficial para dados precisos do modelo/versão.
Interfaces elétricas, I/O e protocolos suportados
As placas geralmente apresentam: entradas digitais (TTL/24V), saídas digitais com optoacoplamento, entradas analógicas para sensores 0–10V ou 4–20mA (com opcionais de condicionamento), e interfaces de encoder (incremental A/B, diferencial RS422, ou protocolos SSI/absolute). As saídas de comando podem oferecer pulse/dir e sinais CW/CCW compatíveis com drivers de passo ou servo.
Quanto a protocolos, modelos industriais costumam suportar Modbus TCP, EtherCAT para sincronismo determinístico, CANopen em redes de campo e opções de OPC UA/MQTT para integração IIoT. Recomenda-se confirmar suporte a EtherNet/IP ou Profinet quando exigido pelo cliente.
Importante: sempre validar isolamento galvânico entre alimentação, I/O e redes de comunicação para evitar loops de terra e ruído que degradam precision do encoder.
Parâmetros de desempenho e limites operacionais
Parâmetros críticos incluem taxa de atualização do ciclo de controle (control cycle — ex.: 1 ms a 10 ms), resolução suportada pelo encoder (pulsos por volta), faixa de tensão de alimentação e tolerâncias a variações, bem como MTBF estimado (ex.: >100.000 h dependendo do ambiente). Outros limites: dissipação térmica, capacidade de corrente nas saídas digitais e máxima taxa de pulso gerada.
Para seleção, compare banda do servo-loop com requisitos de aplicação: aplicações de alta dinâmica podem exigir loops de 1 kHz ou mais e baixa latência de rede (<1 ms determinístico em EtherCAT). Verifique também condições ambientais: vibração, choque e IP rating.
Consulte o datasheet para curvas de operação térmica, características de emissões (EMC) e políticas de atualização de firmware.
Importância, benefícios e diferenciais do produto Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS)
Benefícios operacionais (precisão, sincronização, redução de ciclo)
O ganho primário é a melhora da produtividade por redução de tempo de ciclo e aumento da precisão posicional. Em linhas sincronizadas, ganhos de throughput de 10–30% são plausíveis ao otimizar aceleração/decéleração e reduzir transientes mecânicos com S-curve profiles.
A sincronização determinística entre eixos diminui erros de fase e rejeitos, enquanto a integração com sistemas MES/SCADA fornece dados para rastreabilidade e otimização contínua. Redução de manutenção corretiva ao empregar práticas de tuning e monitoramento de condição.
Quantifique ganhos no projeto: compare OEE antes/depois da implantação e monitore MTBF e tempo médio de reparo (MTTR) para justificar ROI.
Diferenciais técnicos e de integração
Diferenciais podem incluir suporte nativo a EtherCAT (que garante sincronismo com jitter sub-ms), buffers avançados para trajetórias complexas, isolamento galvânico e lógica de segurança integrada. Compatibilidade com encoders incrementais e absolutos amplia versatilidade.
Integração facilitada com plataformas IIoT, suporte a OPC UA/MQTT e bibliotecas de drivers para PLCs comuns (CODESYS, TwinCAT, etc.) reduz custo de integração. A possibilidade de parametrização remota e logging embarcado favorece manutenção preditiva.
A presença de ferramentas de tuning automáticas e modos de adaptação de filtros (para ruído de encoder) é outro diferencial técnico valioso.
Guia prático de instalação e configuração do Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) (Como fazer/usar?)
Pré-requisitos e checagem de segurança antes da instalação
Antes da instalação verifique: compatibilidade de tensão (24 VDC ou 24–48 VDC), capacidade da fonte com PFC e ripple aceitável, e requisitos de grounding. Confirme firmware mínimo necessário para a funcionalidade desejada e faça backup das configurações.
Realize inspeção mecânica do painel (espaco para ventilação), eliminação de fontes de EMI próximas (inversores de frequência sem filtro) e disponibilize dispositivos de proteção (fusíveis, disjuntores). Em ambientes críticos, rotinas de lockout/tagout e verificação de barreiras devem ser executadas.
Anote parâmetros essenciais antes da energização: identificação de eixos, tipos de encoder, limites físicos e massas móveis para cálculo de parâmetros de tuning.
Passo a passo: cabeamento, alimentação e conexões de encoder/servodriver
- Desenergize o painel e garanta isolamento.
- Faça o cabeamento de alimentação conforme polaridade, com proteção contra inversão e filtros LC para reduzir ripple.
- Conecte sinais de encoder por pares trançados blindados e aterramento em ponto único para evitar loops. Utilize terminação quando necessário.
- Conecte saídas pulse/dir aos drivers, respeitando impedâncias e níveis lógicos. Evite cabos longos não balanceados.
Revise resistores de pull-up/down e checagem de open-collector/TTL para compatibilidade. Documente pinout e salve esquema elétrico.
Configuração de eixos, parâmetros de controle e calibração
No primeiro boot, configure:
- Tipo de encoder e multiplador (PPR/CPR), sentido do eixo.
- Limites de velocidade/torque e soft limits.
- Parâmetros PID iniciais: proporção, integral, derivativo; use valores conservadores e faça autotune se disponível.
Realize homing em baixa velocidade e valide endstops físicos. Ajuste filtros digitais para rejeitar ruído sem comprometer resposta dinâmica. Documente os parâmetros finais para futura replicação.
Verificação pós-instalação e testes funcionais
Execute testes em vazio (sem carga) para validar comandos básicos: homing, jog, perfil de rampa, e trajetória simples. Meça jitter e latência de rede em condição real de operação.
Realize testes com carga progressiva e monitore temperatura, ripple de alimentação e sinais de encoder. Valide integração com SCADA e alarmes.
Implemente checklist de liberação: desligamento de emergência, condições de segurança, e rotas de fallback para falhas.
Integração do Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) com SCADA e plataformas IIoT — estratégias e protocolos
Protocolos industriais e drivers compatíveis
Protocolos comuns: Modbus TCP, EtherCAT (para tempo real), CANopen, OPC UA para interoperabilidade e MQTT para publicação de telemetria IIoT. Escolha baseado em determinismo exigido: EtherCAT para sincronismo de alta precisão; Modbus TCP para configuração e supervisão não crítica.
Drivers de integração para SCADA/PLC normalmente estão disponíveis ou podem ser implementados via gateways. Verifique bibliotecas oficiais e teste em laboratório antes de rollout.
Sempre valide versões de firmware que introduzem alterações em stacks de rede e mantenha um repositório de imagens de firmware testadas.
Arquitetura de integração: borda, gateway e nuvem
Arquitetura recomendada:
- Camada de borda: controlador PS410/PS810 fazendo aquisição local e pré-processamento.
- Gateway/protocol converter: concentrador que traduz entre EtherCAT/Modbus e OPC UA/MQTT.
- Nuvem/PLataforma IIoT: ingestão, análise e dashboards para manutenção preditiva.
Edge computing para agregação e filtragem reduz banda e latência para ações locais. Use TLS e autenticação mútua em comunicações criticas.
Segurança, autenticação e hardening para IIoT
Implemente VLANs separadas para automação e TI, firewall com regras restritivas e VPN para acesso remoto. Habilite autenticação forte (certificados X.509) e controle de versão de firmware. Desabilite serviços não utilizados e limite portas de gerenciamento.
Monitore logs e integre IDS/IPS para tráfego anômalo. A conformidade com normas de cibersegurança industrial (ex.: IEC 62443) é recomendada.
Exemplos práticos de uso do Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) — estudos de caso aplicáveis
Caso 1 — Máquina de pick-and-place de alta velocidade
Objetivo: aumentar throughput mantendo precisão ±0.05 mm. Configuração: 4 eixos (X, Y, Z, visão/rotativo) com encoders de alta resolução e perfis S-curve. Resultado esperado: redução de tempo de ciclo em 20% e queda de gap de sincronismo entre transferência e pick para <1 ms.
Dicas: use buffers de trajetória, minimize loops de rede e priorize EtherCAT para determinismo. Faça tuning dinâmico e logging de vibração para ajuste fino.
Caso 2 — Sincronização de eixos em linha de embalagem
Objetivo: sincronizar transportadores e rotadores para cortar e selar em ponto preciso. Configuração: 3 eixos sincronizados com Master/Slave e controle de fase. Resultado: redução de desperdício e aumento de velocidade da linha.
Implementar homing consistente e checagens de sensores de presença. Monitorar torque para detecção de jam e implementar alarmes preditivos.
Caso 3 — Integração com robô colaborativo em célula automatizada
Objetivo: coordenar movimentos do robô com transportador e dispensadores. Arquitetura: PS410 como controlador sincronizador, robô via TCP/IP e I/O discreta para permissões de movimento. Considerações de segurança: zones de trabalho e integração com relés de segurança.
Utilize protocolos para handshake e tolerate latência limitada; configure safe speed e stop categories segundo riscos da célula.
Para aplicações que exigem essa robustez, a série Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) é a solução ideal. Confira as especificações e solicite suporte técnico na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-piso-ps410-ps810. Para mais guidelines de integração IIoT, consulte também os artigos no blog da LRI (https://blog.lri.com.br/).
Comparação técnica: Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) vs produtos similares da ICP DAS
Tabela comparativa de recursos e limites
| Modelo | Eixos | Protocolos | Isolamento | Custo estimado* | Aplicações ideais |
|---|---|---|---|---|---|
| PS410 | 4 | EtherCAT/Modbus | Galvânico parcial | Médio | Pick-and-place, máquinas compactas |
| PS810 | 4–8 | EtherCAT, OPC UA | Galvânico completo | Médio/Alto | Linhas sincronizadas, integração IIoT |
| Outro modelo X | 8+ | CANopen/Profinet | Limitado | Alto | OEMs com necessidade de expansão |
*Estimativas; consultar comercial para cotação atualizada.
Critérios para escolha: performance, custo, escalabilidade
Escolha baseada em:
- Performance: latência e jitter exigidos.
- Custo: balanço entre funcionalidades embarcadas e necessidade de gateways.
- Escalabilidade: possibilidade de acrescentar eixos e integração com MES/IIoT.
Regra prática: para sincronismo estrito e aplicações multi‑célula, priorize EtherCAT e modelos com buffers maiores e suporte a expansão.
Erros comuns, armadilhas e detalhes técnicos críticos ao usar o Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS)
Erros de cabeamento e grounding que comprometem precisão
Cabos de encoder não trançados, ausência de blindagem correta ou múltiplos pontos de aterramento geram ruído e perda de contagem. Recomenda-se cabo trançado blindado com aterramento em um único ponto e terminação adequada em encoders incrementais.
Evite passar cabeamento de potência paralelamente ao de sinais. Use filtros EMI e separação física entre cabos de potência/inversores e sinal.
Configuração incorreta de laços de controle e tuning inadequado
Parâmetros PID agressivos causam overshoot e instabilidade; parâmetros muito conservadores reduzem desempenho. Utilize autotune quando disponível, comece com valores baixos e aumente gradualmente. Observe sinais típicos de tuning ruim: hunting, overshoot persistente, ruído amplificado.
Monitore logs de erro e use ferramentas de analise de frequência (Bode) quando possível.
Limitações de firmware e atualizações — melhores práticas
Atualizações podem alterar stacks de protocolos. Proceda com ambiente de teste antes do rollout em produção, mantenha backups de configuração e notas de release do fabricante. Verifique assinaturas digitais e fontes oficiais ao baixar firmware.
Planeje janelas de manutenção e rollback procedures em caso de incompatibilidade.
Conclusão e chamada para ação — Avalie o Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) para seu projeto
Checklist rápido para decisão de compra
- Quantos eixos e tipo de feedback (incremental/absoluto)?
- Requisito de determinismo (EtherCAT/Modbus)?
- Ambiente (temperatura, IP, vibração)?
- Integração IIoT/SCADA (OPC UA/MQTT)?
- Disponibilidade de fonte com PFC e redundância?
Valide estes pontos ao solicitar proposta para acelerar dimensionamento e cotação.
Entre em contato / Solicite cotação
Reúna: número de eixos, tipos de servo/stepper e encoder, faixa de tensão, diagrama elétrico básico e requisitos de protocolo. Com essas informações, a equipe comercial e técnica da LRI/ICP pode preparar proposta adequada.
Para aplicações que exigem essa robustez, a série Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) é a solução ideal. Confira as especificações e solicite assistência técnica: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-4-eixos-piso-ps410-ps810. Veja também artigos relacionados no blog da LRI para aprofundar integração e protocolos: https://blog.lri.com.br/ e https://blog.lri.com.br/.
Perspectivas futuras e aplicações estratégicas do Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) — apontando para o futuro
Integração com IA para otimização de movimento
Dados de posição/tempo gerados em alta resolução podem alimentar modelos de machine learning para otimizar trajetórias e reduzir consumo energético. Exemplos: ajuste dinâmico de aceleração para minimizar vibração ou desgaste mecânico com base em análise preditiva.
Esse tipo de integração exige coleta padronizada, timestamping preciso e armazenamento local/edge para treinamento incremental.
Tendências IIoT e manutenção preditiva com dados de movimento
Streaming de telemetria (torque, correntes, desvios de posição) via MQTT/OPC UA permite detectar padrões pré-falha, como aumento de atrito ou desalinhamento. A implantação de modelos de saúde do ativo reduz paradas não planejadas e melhora MTBF.
A PS410/PS810 pode atuar como fonte de dados granulados para estas aplicações, integrando-se a plataformas analíticas.
Resumo estratégico: onde o Placa de Controle de Movimento 4-eixos PS410/PS810 (ICP DAS) entrega maior retorno de investimento
Maior ROI em aplicações com necessidade de sincronismo preciso, substituição de controllers monolíticos por arquitetura modular, e onde dados de movimento suportam processos de otimização contínua. Priorize migração em linhas com elevado custo de parada ou produtos de alto valor agregado.
Gostou deste conteúdo? Faça uma pergunta, relate um caso de uso nos comentários e vamos discutir melhores práticas de implementação para sua planta.
