Introdução

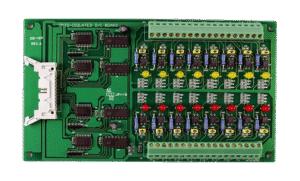

A placa de entrada isolada bidirecional 16 canais com CA-2010 é um módulo de aquisição de dados da ICP DAS pensado para aplicações industriais que exigem densidade de I/O, isolamento elétrico robusto e integração via gateway. Neste artigo abordamos propósito, arquitetura e valor imediato desta solução para aquisição de dados, automação industrial e IIoT, relacionando normas e conceitos como MTBF, imunidade EMC e requisitos de isolamento.
Ao combinar 16 canais isolados bidirecionais com o gateway/expansor CA-2010, o sistema permite leitura e acionamento confiável de sinais digitais em ambientes ruidosos, reduzindo falhas por laços de terra e interferência comum. A integração com protocolos industriais e a compatibilidade com arquiteturas edge garantem retorno rápido sobre o investimento (ROI).
Este texto técnico e orientado a decisão é dirigido a engenheiros de automação, integradores e compradores técnicos — com recomendações práticas de instalação, testes, integração SCADA/IIoT e comparativos com outras linhas ICP DAS.
O que é placa de entrada isolada bidirecional 16 canais com CA-2010? Conceito e princípios de operação
A placa é um módulo I/O com 16 canais digitais bidirecionais eletricamente isolados entre os canais e em relação ao barramento de aquisição. O isolamento bidirecional significa que tanto sinais de entrada quanto de saída têm barreiras elétricas (por optoacopladores, transformadores ou amplificadores isolados) que evitam transferência de ruído e loops de terra.
O papel do CA-2010 é atuar como gateway/expansor: concentra até vários módulos I/O, traduz protocolos, fornece alimentação e interface física (ex.: RS-485/RS-232, Ethernet) para o nível superior. Em arquitetura típica, a placa conecta-se ao CA-2010 que, por sua vez, comunica-se com PLC/SCADA ou sistemas IIoT.
Tecnicamente, o projeto assegura alta rejeição de modo comum, tempos de resposta configuráveis (debounce) e tolerância a surtos conforme normas EMC (IEC 61000 series). Normas de segurança aplicáveis a produtos eletrônicos (ex.: IEC/EN 62368-1) e requisitos de MTBF devem ser considerados em especificações.
Principais aplicações e setores atendidos aquisição de dados
A placa atende setores que demandam aquisição confiável de estados digitais e isolação robusta: manufatura, utilidades (água, energia), subestações, petróleo & gás e OEMs que incorporam I/O distribuída. Em linhas de produção, a solução reduz downtime por falhas elétricas e facilita retrofit de I/O em racks industriais.
Em utilities e subestações, o isolamento elétrico protege o sistema de medições contra diferenças de potencial e transientes, tornando a placa adequada para sinais provenientes de relés, contatos secos e sensores de estado. Para ambientes IIoT, a capacidade de concentração via CA-2010 simplifica a exposição de dados para analytics.
Na prática, o produto é indicado sempre que há necessidade de alta densidade de canais em espaço reduzido e quando a separação galvânica entre pontos de medida evita problemas de segurança e integridade dos dados.
Aplicações por setor: monitoramento, controle e aquisição de dados
Na manufatura: monitoramento de sensores finais de linha, entradas de segurança e sinais de máquinas (parada, ciclo, fault). A placa permite consolidar estados para lógica de supervisão e reduzir cabeamento até PLCs centrais.
Em água e saneamento: leitura de boias, válvulas e alarmes distribuídos com proteção a surtos e ruído causado por bombas e motores. O isolamento impede que falhas em campo atinjam controladores.
Em subestações e petróleo & gás: coleta de sinais de proteção e intertravamentos, com isolamento que atende à segregação de sistemas de controle, reduzindo risco de malfuncionamento por diferenças de terra.
Especificações técnicas detalhadas do produto (Tabela de especificações)
A seguir, tabela proposta para apresentar especificações essenciais. Interpretação: cada parâmetro influencia seleção e projeto — por exemplo, nível de isolamento (V DC) determina compatibilidade com tensões de campo; tempo de resposta afeta controle em laços rápidos.
Tabela de especificações (colunas recomendadas)
| Parâmetro | Valor / Faixa | Unidade | Observações |
|---|---|---|---|
| Tipo de canal | Digital bidirecional | – | Entradas/saídas configuráveis por canal |
| Número de canais | 16 | canais | Densidade alta para I/O distribuída |
| Isolamento galvânico | 2500 | V DC | Entre canais e barramento (exemplo típico) |
| Tensão de alimentação | 24 V DC ± 20% | V DC | Recomenda-se PFC na fonte |
| Consumo | 1.5 | W (ex) | Depende do modo de saída |
| Tempo de resposta | 1–10 | ms | Configurável (debounce/filter) |
| Interface CA-2010 | RS-485 / Ethernet | – | Gateway para protocolos industriais |
| Compatibilidade de protocolo | Modbus RTU/TCP, OPC UA | – | Exportação de registros |
| Certificações | CE, RoHS, IEC61000 | – | EMC/segurança |
| Temperatura de operação | -20 a +70 | °C | Faixa industrial |
| Dimensões | 100 x 35 x 110 | mm | Montagem DIN rail opcional |
| MTBF | >100,000 | horas | Calcular conforme MIL-HDBK-217F (ex.) |
Requisitos elétricos, ambientais e de instalação
Limites de operação: respeite a faixa de tensão de alimentação e temperatura ambiente para não comprometer o isolamento. Evite exposição contínua a condensação e condições corrosivas. A montagem em painéis ventilados melhora dissipação.
Aterramento: embora o isolamento permita diferentes referencias entre campo e lógica, é obrigatório um plano de aterramento do painel segundo normas locais e a IEC 62368-1 para segurança elétrica; use aterramento de proteção separado para fontes de potência. Implementar proteção contra surtos (SPD) em instalações sujeitas a transientes.
Proteção EMC: filtros de entrada e blindagem de cabos aumentam imunidade; siga recomendações IEC 61000-4-2/4-4/4-5 para testes de descarga eletrostática, FFT e surto. Prefira cabos trançados e pares balanceados para sinais digitais longos.
Importância, benefícios e diferenciais do produto aquisição de dados
O isolamento galvânico reduz riscos de falha causados por laços de terra e ruído comum, aumentando confiabilidade de leitura e segurança operacional. Em ambientes industriais ruidosos, a separação elétrica entre canais impede propagação de falhas e preserva integridade dos dados.
Benefícios tangíveis incluem redução de manutenção corretiva, maior disponibilidade do sistema (menor MTTR) e melhor qualidade de dados para algoritmos de diagnóstico, impactando diretamente o ROI. A densidade de 16 canais por módulo reduz espaço no painel e cabeamento.
Como diferencial, a integração nativa via CA-2010 facilita conexão a múltiplos protocolos e topologias (edge/gateway), tornando a solução escalável para projetos IIoT e Indústria 4.0.
Benefícios operacionais e econômicos
Operacionalmente, há ganho em disponibilidade por isolamento que previne falsos alarmes e loop de terra; economias em cabeamento e suporte à manutenção. Em aplicações críticas, menor downtime equivale a ganho direto em produção.
Economicamente, consolidação de canais e menor necessidade de interfaces remotas simplificam compras e estoque de hardware. A previsibilidade de falhas (quando usada com telemetria) reduz custos de manutenção corretiva.
Em projetos de retrofit, a placa permite modernizar I/O sem substituição de PLCs, acelerando implementação de projetos com custo controlado.
Diferenciais técnicos e certificações da ICP DAS
Diferenciais incluem isolamento bidirecional por canal, densidade alta e compatibilidade com CA-2010 para topologias distribuídas. A ICP DAS costuma certificar seus módulos com padrões EMC e segurança, aumentando confiança em ambientes industriais.
Certificações relevantes a serem verificadas: CE, RoHS, conformidade EMC (IEC 61000), e referências a IEC/EN 62368-1 para segurança de equipamentos eletrônicos. Para aplicações médicas ou sensíveis, revisar IEC 60601-1 onde aplicável.
A empresa também fornece documentação técnica detalhada, diagramas de fiação e firmware para integração, reduzindo tempo de comissionamento.
Guia prático de instalação e uso do produto
Uma instalação correta começa com documentação: leia o manual do módulo e do CA-2010, diagramas elétricos, e a folha de dados do fabricante. Verifique políticas de aterramento e segregação de cabos conforme normas.
Ferramentas: multímetro, medidor de isolamento, chave de torque para bornes, analisador de rede (para verificar surto/transiente), termômetro de infravermelho para testes térmicos. Assegure que a alimentação DC tenha proteção contra inversão de polaridade.
Antes de energizar, valide a continuidade e isolamento entre canais e barramento usando testador de isolamento; confirme endereçamento e configuração no CA-2010; realize um checklist de segurança elétrico.
Pré-requisitos e ferramentas necessárias
Documentação: manual técnico, diagrama de pinos, tabela de mapeamento de registradores Modbus e schema CA-2010. Cabos: par trançado blindado para comunicações, cabos com terminais para bornes.
Ferramentas: multímetro, testador de isolamento (megômetro), alicate de crimpagem, chave dinamométrica para bornes; PC com software de configuração e cabo apropriado.
Verificações pré-instaladas: checar tensão de alimentação, polaridade, corretos fusíveis/proteções, e integridade das trilhas de DIN rail.
Passo a passo: montagem física, fiação e configuração inicial
Montagem física: fixe o módulo em trilho DIN, mantenha espaço para ventilação e separação de cabos de potência e sinal. Evite dobrar cabos próximos aos bornes para não causar fadiga.
Fiação: identifique cada canal, conecte sinais seguindo diagrama. Para entradas digitais, observe níveis TTL/24V e se há necessidade de pull-up/pull-down. Proteja entradas com supressores quando sinais forem provenientes de contato seco.
Configuração inicial: configure endereçamento do CA-2010, parâmetros de porta (baud rate, parity), mapeamento de registradores Modbus e debounce/filter para cada canal; documente a configuração.
Testes funcionais, calibração e procedimentos de comissionamento
Testes funcionais: verifique isolamento com megômetro, teste cada canal com fonte conhecida, simule condições de falha (perda de alimentação de sensor) e confirme alarmes. Use scripts de teste automatizados para validar leituras.
Calibração: entradas digitais normalmente não requerem calibração, mas ajuste temporizações (debounce, filtro) para evitar ruído. Para módulos que também suportam entradas analógicas, execute calibração conforme procedimento.
Checklist de comissionamento: isolamento OK, mapeamento de registradores confirmado, comunicação CA-2010 estável, registros sendo lidos por SCADA e logs de erro zerados.
Integração com sistemas SCADA e IIoT aquisição de dados
A integração se dá normalmente via Modbus RTU/TCP, OPC UA ou protocolos IIoT como MQTT via CA-2010. Mapear registradores de forma consistente é crítico para evitar duplicidade de endereços e latência excessiva.
Taxas de polling devem balancear atualização necessária e carga de rede; para sinais digitais de status, polling de 200–1000 ms costuma ser suficiente, enquanto alarmes críticos podem usar notificações event-driven.
Em arquitetura IIoT, dados podem ser agregados no edge (CA-2010) com pré-processamento (filtragem, compressão) e encaminhados para nuvem, reduzindo tráfego e preservando segurança.
Protocolos suportados e configuração de comunicação (Modbus, OPC UA, MQTT, etc.)
Modbus RTU/TCP: mapeie cada canal para um registrador coil ou discrete input; documente endereços e polling. OPC UA: ideal para integração segura com sistemas SCADA modernos, suporta modelagem richer de dados.
MQTT: use para publicação de eventos ao broker; configure tópicos por dispositivo/canal e QOS adequado; combine com TLS para segurança. CA-2010 frequentemente suporta conversão entre Modbus e MQTT.
Configuração: defina baud rate, timeout e retry; ajuste buffers e polling para evitar latência; utilize time stamps no edge para garantir sequência correta em analytics.
Arquiteturas de integração: edge, gateway e nuvem
Topologia edge: CA-2010 pré-processa sinais, executa lógica local e envia apenas eventos para nuvem — reduz latência e custo de banda. Bom para controle crítico e resposta rápida.
Topologia gateway: módulos se conectam ao CA-2010 que atua como tradutor para SCADA/ERP, centralizando gerenciamento. Útil em retrofit e quando há vários módulos espalhados.
Topologia nuvem: dados brutos ou pré-processados são enviados para plataformas de análise; exige atenção a segurança e sincronização de relógio (NTP).
Segurança, isolamento e boas práticas de rede industrial
Segmentação de rede (VLANs), firewalls industriais e uso de VPN/TLS são imprescindíveis. Mantenha I/O e sistemas de controle em segmentos separados da rede corporativa.
Preserve isolamento elétrico físico e lógico: não utilize a proteção de I/O como substituto de isolamento físico quando necessário; garanta proteções de surto e fusíveis.
Práticas: atualização de firmware testada, autenticação forte, logs de eventos para auditoria e procedimentos de recuperação.
Exemplos práticos de uso do produto em campo
Caso A — Monitoramento de sensores digitais em linha de produção: instale a placa em painéis locais e conecte ao CA-2010; consolide 16 sinais por módulo e reduza cabeamento até PLC. Resultado: menor tempo de diagnóstico e 15–30% de redução em downtime em pilotos.
Caso B — Aquisição de estados para lógica de segurança e HMI/SCADA: use canais isolados para entradas de segurança (contatos, chaves fim de curso) integrando alarmes e logs em SCADA; isolamento aumenta confiabilidade de alarmes.
Caso C — Coleta de sinais para análise preditiva e IIoT: dados de estados consolidados no edge enviados via MQTT para plataforma de ML; identificação precoce de padrões de falha reduz custos de manutenção.
Comparação técnica: produto vs produtos similares da ICP DAS
A escolha entre este módulo e alternativas (por exemplo, módulos remotos com menos canais ou I/O analógico combinado) depende de densidade, necessidade de isolamento por canal e interface de comunicação. Este modelo se destaca pela densidade e isolamento.
Tabela comparativa (recursos, canais, isolamento, custo e casos de uso):
| Recurso | Placa 16ch isolada | Módulo 8ch não isolado | Módulo combinado I/O |
|---|---|---|---|
| Canais | 16 | 8 | 8 digital + 4 analógico |
| Isolamento | 2500 VDC por canal | não | isolado por bloco |
| Custo por canal | médio | baixo | alto |
| Caso de uso | retrofit denso, subestações | aplicações econômicas | medições analógicas + digitais |
Erros comuns na seleção e na instalação incluem subestimar a necessidade de isolamento, escolher canais inadequados (digital vs analógico) ou negligenciar proteção contra surtos. Evite roteamento paralelo de cabos de potência e sinal.
Troubleshooting avançado: ruído pode exigir aumento de debounce ou adição de RC filters; terra flutuante pode ser solucionada com revisão de pontos de aterramento e uso de isoladores adicionais; latência pode ser causada por polling excessivo ou buffer congestionado no CA-2010.
Conclusão
A placa de entrada isolada bidirecional 16 canais com CA-2010 é uma solução robusta para aquisição de dados em ambientes industriais que exigem isolamento, densidade de I/O e integração com arquiteturas SCADA/IIoT. Seus principais benefícios são a redução de ruído e loops de terra, maior disponibilidade e facilidade de integração via CA-2010.
Para aplicações que exigem essa robustez, a série placa de entrada isolada bidirecional 16 canais da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-entrada-isolada-bidirecional-16-canais-inclui-ca-2010. Outra referência com material técnico e aplicações está disponível no blog de produtos: https://blog.lri.com.br/placa-entrada-isolada-bidirecional-16-canais.
Se tiver dúvidas de integração, requisitos normativos (IEC/EN 62368-1, IEC 61000) ou quiser discutir um caso concreto, comente abaixo ou entre em contato para suporte técnico e cotação personalizada. Incentivamos perguntas técnicas e relatos de aplicação para enriquecer este conteúdo.
