Introdução
A seguir apresentarei o que é a placa de entrada isolada opto 24 canais (inclui CA-5015), seu papel em aquisição de dados e o princípio básico de isolamento óptico e entrada digital. Esta solução da ICP DAS combina densidade de canais com isolamento galvânico por optoacopladores, ideal para sistemas de aquisição em painéis industriais, subestações e gateways IIoT. A palavra-chave principal "placa de entrada isolada opto 24 canais" e termos secundários como CA-5015, entrada digital isolada e optoisolador aparecem desde já para otimização semântica e relevância técnica.
O princípio de funcionamento baseia-se em isolamento óptico: um LED e um fototransistor transferem o estado lógico sem contato elétrico direto, garantindo proteção contra loops de terra e transientes. Isso é crítico para conformidade com normas de segurança e compatibilidade eletromagnética (EMC) como IEC/EN 62368-1 e práticas recomendadas baseadas em IEC 61000 (imunidade e emissões). Em muitas aplicações, o MTBF, PFC e eficiência energética também são consideradas no dimensionamento do sistema.
Os leitores aqui são engenheiros de automação, integradores e profissionais de TI industrial — o texto usa vocabulário técnico relevante a fontes de alimentação, isolamento e comunicação industrial. Ao final, convido perguntas e comentários para discutir casos específicos de integração com PLCs, SCADA e soluções IIoT. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao placa de entrada isolada opto 24 canais (inclui CA-5015): visão geral do produto e conceito fundamental

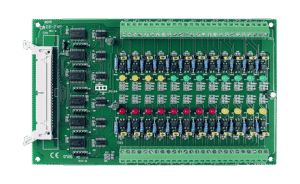

A placa de entrada isolada opto 24 canais da ICP DAS é um módulo de aquisição focado em entradas digitais com isolamento galvânico por canal ou por bloco, dependendo da variante. O kit inclui o acessório CA-5015 para montagem/conexão física, o que facilita a integração em racks e painéis padrão DIN. Este módulo é projetado para capturar estados digitais (contatos secos, sensores NPN/PNP, relés) com alta imunidade a ruído.
O isolamento óptico evita que ruídos e potenciais de terra sejam transferidos para a lógica do controlador, reduzindo falhas e leituras falsas. Em aplicações críticas, isso significa menor tempo de manutenção e maior integridade dos dados enviados a SCADA/IIoT. A placa tipicamente suporta níveis TTL/CMOS com ler thresholds configuráveis e proteção contra sobretensão.
Tecnicamente, o módulo segue práticas de engenharia compatíveis com normas de segurança e EMC. Projetos robustos consideram também filtros RC, resistores de pull-up/pull-down configuráveis e condicionamento de sinal para suportar ambientes industriais (emissões e imunidade conforme IEC 61000-4-x). Para aplicações que exigem essa robustez, a série placa de entrada isolada opto 24 canais da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-entrada-isolada-opto-24-canais-inclui-ca-5015
Principais aplicações e setores atendidos por placa de entrada isolada opto 24 canais — placa de entrada isolada opto 24 canais CA-5015
A placa encontra uso em automação industrial para monitoramento de máquinas, detecção de falhas e contagem de eventos em linhas de produção. Em fábricas, o isolamento previne interferências de motores e conversores de frequência, garantindo leituras de contadores e estados sem ruídos. Isso contribui para redução de downtime e melhor qualidade dos dados para controle e OEE.
No setor de energia e utilities (subestações, estações de bombeamento), o módulo captura sinais de alarmes, status de disjuntores e posição de chaves com isolamento que atende às exigências de segurança elétrica. Em aplicações de petróleo & gás e água e saneamento, o isolamento protege equipamentos sensíveis contra surtos e aterramentos distintos entre blocos eletromecânicos.
Em cenários de IIoT e Indústria 4.0, a placa é utilizada como camada edge para digitalizar sinais locais e encaminhar eventos para gateways/PLCs/RTUs. A captura confiável de estados digitais permite analytics reativos, manutenção preditiva e integração com plataformas MQTT/OPC UA, ampliando o valor operacional dos dados. Para conteúdo técnico sobre integração IIoT, veja: https://blog.lri.com.br/integracao-iiot
Especificações técnicas da placa de entrada isolada opto 24 canais (tabela de especificações quando possível) — placa de entrada isolada opto 24 canais CA-5015
A seguir uma visão técnica compacta, organizada para consulta rápida, incluindo compatibilidade com o conector CA-5015. As especificações listam entradas, isolamento, consumo e condições ambientais, extraídas do datasheet para referência em seleção e projeto.
| H3: Tabela resumida de especificações (formato tabela) | Item | Especificação típica |
|---|---|---|
| Número de canais | 24 entradas digitais | |
| Tipo de entrada | Opto-isolada (LED + fototransistor) | |
| Níveis lógicos suportados | TTL/CMOS; 5–24 VDC (variantes) | |
| Isolamento | Galvânico até 2500 Vrms (por canal / por bloco) | |
| Tempo de resposta | 0.5 ms típico (dependendo debounce) | |
| Consumo | < 200 mA típico (sem cargas externas) | |
| Temperatura de operação | -20 °C a +70 °C | |
| Certificações | EMC conforme IEC 61000; segurança IEC/EN 62368-1 | |
| Compatibilidade | Inclui CA-5015 para montagem/conector | |
| MTBF estimado | > 100.000 horas (segundo cálculo IEC 61709 quando aplicável) |
H3: Detalhes elétricos e de sinalização
As entradas possuem tolerâncias de tensão especificadas: aceitam sinais 5–24 VDC com thresholds definidos e opções de pull-up internas. A impedância de entrada e proteção contra inversão são projetadas para suportar contatos secos, sensores NPN/PNP e saídas de relé sem necessidade de condicionamento externo na maioria dos casos. Os optoacopladores oferecem isolamento de modo comum reduzindo loops de terra.
Filtragem e debouncing podem ser implementados via hardware (capacitores e RC internos) e via software no controlador. Para contagem de pulsos rápidos, verifique o tempo de resposta e o requisito de debounce; ajustar para não perder eventos. Em aplicações críticas, adicionar filtros RC externos e supressão de transientes (TVS) é recomendado para conformidade com IEC 61000-4-4 (transientes rápidos).
H3: Dimensional e montagem (hardware)
O módulo geralmente utiliza montagem DIN-rail com conector CA-5015 que facilita a fiação e retirada sem interromper o sistema. As dimensões compactas permitem alta densidade de I/O em racks padrão. Os conectores são do tipo screw terminal com identificação clara de canais, polaridade e terra, simplificando a manutenção.
Recomenda-se deixar espaço para dissipação de calor e respeitar orientações de torque nos terminais. Para painéis EMC-segregados, mantenha separação entre cabos de potência e sinais e use caminhos de cabo blindados conforme as boas práticas. Para detalhes de montagem mecânica consulte a folha de dados do CA-5015.
Importância, benefícios e diferenciais da placa de entrada isolada opto 24 canais
O principal valor desta placa é a segurança por isolamento, que protege equipamentos de controle contra transientes e discrepâncias de terra, aumentando a integridade dos sinais em ambientes ruidosos. A densidade de 24 canais reduz espaço em painel e o custo por ponto, comparado a soluções de um canal por módulo, sem sacrificar a robustez.
A confiabilidade operacional aumenta por menor incidência de leituras falsas e falhas causadas por loops de terra; isso reduz manutenções corretivas e melhora o MTBF do sistema. Em termos de engenharia, o uso de optoacopladores minimiza a necessidade de filtros complexos a montante, tornando a integração mais direta com PLCs e gateways.
Os diferenciais incluem compatibilidade com o conector CA-5015, opções de configuração de pull-up/pull-down e conformidade com normas EMC e de segurança. Esses fatores se traduzem em ROI por redução de retrabalho, menor custo total de propriedade (TCO) e facilidade de integração com arquitetura de automação moderna.
H3: Benefícios operacionais e de segurança
Operacionalmente, a placa reduz falsos positivos/negativos provenientes de interferência eletromagnética ou aterramento inadequado. O isolamento galvânico protege circuitos lógicos contra sobretensões de entrada ocasionadas por descargas, relés reboteando ou falhas de isolamento em equipamentos energizados.
Em termos de segurança, o módulo contribui para conformidade com requisitos de separação funcional entre zonas de potência e controle, importante em aplicações com riscos energéticos. Além disso, menores intervenções de campo significam menos exposição de técnicos a painéis energizados, favorecendo conformidade com normas de segurança ocupacional.
H3: Diferenciais de produto e ROI (retorno sobre investimento)
O ROI pode ser estimado pela soma de redução de downtime, menor necessidade de componentes externos (filtros, supressores) e facilidade de manutenção (conector CA-5015 facilita troca). A densidade de canais reduz espaço e cabos, impactando custo de instalação.
Produtos concorrentes geralmente sacrificam isolamento por densidade ou vice-versa; a proposta ICP DAS mantém ambos, agilizando projetos onde tempo e confiabilidade são críticos. Para aplicações industriais robustas, considere a série completa no catálogo ICP DAS disponível em: https://www.lri.com.br/aquisicao-de-dados/placa-entrada-isolada-opto-24-canais-inclui-ca-5015
Guia prático de instalação e uso — Como instalar e configurar placa de entrada isolada opto 24 canais
Antes de instalar, desligue todas as fontes de alimentação e siga práticas de bloqueio/etiquetagem (LOTO). Confirme compatibilidade de níveis lógicos entre sensores e o módulo; verifique polaridade e presença do conector CA-5015 para facilitar a fiação. Prepare ferramentas: multímetro, alicate de crimpagem, torque para terminais e EPI.
A montagem em trilho DIN deve respeitar orientação do fabricante para ventilação e acesso aos terminais. Faça a fiação seguindo diagrama fornecido no datasheet; conecte terra funcional somente onde indicado para garantir o isolamento desejado. Após energizar, proceda com testes iniciais de continuidade e medições de tensão em entradas.
Para verificação funcional, use utilitários de diagnóstico do controlador ou software SCADA para ler estados; implemente rotinas de debounce/filtragem conforme necessário. Caso trabalhe com CA-5015, siga as instruções de encaixe e fixação para permitir troca rápida em manutenção.
H3: Preparação e checklist antes da instalação
Checklist: confirmação de nível de sinal (5–24 VDC), presença do CA-5015, ferramental calibrado, diagrama de fiação, e plano de testes. Verifique também requisitos ambientais (temperatura/umidade) e conformidade com normas do local. Documente identificação dos canais e cabos para troubleshooting futuro.
Confirme se os dispositivos de campo (sensores, relés) possuem supressão adequada de transientes; instale TVS ou RC snubbers onde necessário. Use cabos e glands apropriados para manter integridade EMC do painel. Garanta que fontes de alimentação possuam PFC e proteção contra subtensão/sobretensão para evitar flutuações que possam afetar leituras.
H3: Diagrama de fiação e conexões (exemplos)
Exemplo 1: contato seco -> entrada opto (sinal via CA-5015) com resistor pull-up interno ativado; sem necessidade de alimentação externa do sensor. Exemplo 2: sensor NPN com alimentação 24 VDC conectado ao terminal +24V e retorno ao canal correspondente; respeite polaridade. Exemplo 3: conexão a PLC/RTU via cabos blindados com referência a terra apenas onde especificado.
Inclua sempre notas sobre polaridade, fusíveis e proteção contra sobrecorrente em barramentos compartilhados. Para cenários específicos de contagem de alta velocidade, minimize o comprimento de cabo entre sensor e entrada para reduzir RC e latência.
H3: Configuração de software e testes de sinal
Teste cada canal com multímetro e gerador de sinal; observe thresholds e tempo de resposta. No software, implemente debounce via tempo mínimo de confirmação (e.g., 5–20 ms) se o ambiente tem muito rebote. Utilize logs e timestamps para validar sincronização com SCADA e registrar eventos críticos.
Use ferramentas de diagnóstico para leitura em tempo real e comparação com medição física. Se leituras falsas persistirem, verifique aterramento, impedância do sensor e consider configure filtros digitais ou alteração do nível de pull-up. Para exemplos práticos de configuração e scripts consulte: https://blog.lri.com.br/diagnostico-e-manutencao
H3: Manutenção, diagnóstico e resolução de problemas comuns
Falhas comuns: leituras flutuantes por terra inadequado, perda de canais por terminais frouxos, ou degradação por ambientes corrosivos. Diagnostique medindo tensão de entrada em repouso, verificando integridade do conector CA-5015 e isolando o circuito para testar individualmente.
Soluções práticas: aplicar filtros RC externos, realimentar com fontes estabilizadas (com PFC), substituir optoacopladores se necessário e revisar torques dos terminais. Mantenha logs de falhas para análise de tendência e para cálculo de MTBF/MTTR.
Integração com sistemas SCADA e plataformas IIoT — placa de entrada isolada opto 24 canais no ecossistema de automação
Conectar a placa a SCADA requer mapear pontos digitais, configurar polling e alarmes e garantir latência compatível com o processo. Protocolos comuns: Modbus TCP/RTU, OPC UA e bridges para MQTT em arquiteturas IIoT. Drivers e middleware usualmente convertem estados lidos em tags para historização e alarms.
Recomenda-se segmentar rede, usar VLANs e aplicar políticas de segurança (firewalls, certificados) para evitar exposição de I/O a redes não confiáveis. Sincronização de tempo e timestamping são importantes para correlação de eventos em analytics; NTP ou PTP podem ser adotados conforme necessidade de precisão.
Para buffering em cenários com conectividade intermitente, use gateways com fila local (store-and-forward) e compressão de pacotes. Estratégias de polling vs. eventos: para estados críticos, o evento (report on change) minimiza latência e tráfego; para monitoramento periódico, polling com janelas configuradas é suficiente.
H3: Protocolos, drivers e middleware compatíveis
Os módulos ICP DAS frequentemente integram nativamente com Modbus RTU/TCP e têm suporte via SDKs para comunicação com sistemas SCADA/IIoT. Para nuvem, gateways MQTT podem publicar tópicos com payloads JSON compactos para plataformas de analytics. Drivers OPC UA são recomendados para ambientes industriais com requisitos de segurança e modelagem de informações.
Middleware como Node-RED ou gateways industriais (edge computers) permitem transformação de dados, filtragem e aplicação de regras antes do envio à nuvem. Use drivers oficiais quando disponíveis para garantir suporte e certificação de interoperabilidade.
H3: Arquitetura de comunicação e segurança de dados
Projete topologias com redundância (duas rotas de comunicação) e QoS configurado para prioridades de dados. Implemente criptografia e autenticação para conexões de nuvem e SCADA, e segmente redes de controle das redes corporativas. Monitore integridade e latência com ferramentas de NMS para detectar degradação.
Considere também segurança física dos módulos e controle de acesso no painel. Políticas de atualização OTA e gestão de patches são críticas para minimizar riscos de vulnerabilidades em gateways e servidores.
H3: Estratégias para aquisição de dados em tempo real e enfileiramento para IIoT
Para dados em tempo real, prefira eventos com debounce mínimo e timestamping local. Para cargas de alta frequência, use buffers circulares e compressão antes do envio. Em cenários com perda de conectividade, adote store-and-forward com TTL de dados críticos.
Balanceie taxa de amostragem com largura de banda disponível e prioridades de negócio. Para analytics, agrupe eventos e envie em lotes quando permitido, mantendo metadados e timestamps precisos para posterior correlação.
Exemplos práticos de uso do placa de entrada isolada opto 24 canais — casos reais e guias passo a passo
Abaixo apresento quatro exemplos práticos, cada um com objetivos, materiais, passos e resultados esperados, aplicáveis a integradores e engenheiros.
H3: Caso 1 — Monitoramento de entradas digitais em linha de produção
Objetivo: detectar estado de sensores de presença e emergência. Materiais: placa opto 24 canais + CA-5015, sensores fotoelétricos, PLC/SCADA. Passos: mapear sensores aos canais, configurar debounce, testar com ciclo de produção. Resultado: redução de falsos paradas e melhor rastreabilidade de paradas de linha.
H3: Caso 2 — Integração em subestação de energia para sinais de status e alarmes
Objetivo: ler status de disjuntores e transformadores. Materiais: placa com isolamento reforçado, TVS, fontes redundantes. Passos: isolar circuitos de potência, instalar TVS, configurar alarmes no SCADA. Resultado: maior segurança de operação, menor risco à eletrônica de monitoramento.
H3: Caso 3 — Aquisição de estados para gateway IIoT e analytics
Objetivo: enviar eventos de máquinas para plataforma cloud via MQTT. Materiais: módulo ICP DAS, gateway MQTT, broker cloud. Passos: configurar tópicos, mapear canais, aplicar compressão e buffering. Resultado: envio confiável de eventos para modelos de analytics e manutenção preditiva.
H3: Caso 4 — Contagem de eventos de alta velocidade em embalagem automática
Objetivo: contar impulsos por minuto em altas taxas. Materiais: placa opto, sensor de proximidade com saída limpa, lógica de debounce mínima. Passos: configurar entradas com tempo de resposta otimizado, testar perda de pulsos, ajustar filtros. Resultado: métricas de produtividade precisas e integração com OEE.
Comparação técnica com produtos similares da ICP DAS e melhores alternativas — análise crítica
Comparando com outros módulos ICP DAS, a placa opto 24 canais se destaca na relação densidade/isolation. Outras linhas podem oferecer isolamento por bloco, entradas analógicas integradas ou módulos remotos Ethernet I/O com diferentes trade-offs de latência e custo. Escolha conforme prioridade: isolamento por canal, latência, ou preço por ponto.
A tabela comparativa abaixo ajuda na decisão entre placas densas, módulos distribuídos e I/O remotos com protocolo nativo.
| H3: Tabela comparativa (recursos vs. casos de uso) | Produto ICP DAS | Canais | Isolamento | Interface | Casos de uso |
|---|---|---|---|---|---|
| Placa opto 24 canais (CA-5015) | 24 | Galvânico por canal/bloco | Local / PCI/connector | Painéis compactos, subestações | |
| Módulo remoto digital 8CH | 8 | Por bloco | Ethernet (Modbus TCP) | Distribuição remota, latência tolerante | |
| Placa híbrida I/O | 16D + 8A | Parcial | Local | Quando sinais analógicos e digitais coexistem |
H3: Erros comuns ao escolher ou usar módulos ICP DAS e como evitá‑los
Erros típicos: subdimensionar isolamento para ambiente com altos transientes, escolher módulo por preço sem checar latência/MTBF, negligenciar torque de terminais e fiação blindada. Evite verificando datasheet, requisito de isolamento (Vrms), e validando em bancada antes da instalação.
Outra falha comum é não planejar a integração de drivers e protocolos; sempre valide compatibilidade com SCADA e gateways e teste em ambiente controlado. Planeje também manutenção e reposição de peças (CA-5015) para reduzir MTTR.
Detalhes técnicos avançados e limitações do placa de entrada isolada opto 24 canais
Limitações incluem latência de leitura quando muitos canais são escaneados sequencialmente e perda potencial de eventos em altas frequências sem condicionamento. O projeto elétrico deve considerar tempo de resposta do opto e RC do circuito para preservar pulso.
Em condições de EMI severa, pode ser necessário blindagem adicional e filtros de modo comum. Temperaturas extremas ou ambientes corrosivos exigem proteção adicional (gaxetas, tratamentos conformais) e revisão dos intervalos de operação indicados no datasheet.
Em termos de normas, verifique conformidade com IEC/EN 62368-1 para segurança e IEC 61000 séries para EMC; em aplicações médicas, avaliar IEC 60601-1 se houver interface com equipamentos clínicos.
H3: Comportamento elétrico em condições adversas (EMI, variações de tensão)
Para minimizar EMI aplique filtros de modo comum, separe cabos de potência e sinal, e use supressores. Em variações de tensão, fontes com PFC e regulação protegem contra leituras inconsistentes; adicione monitoramento de alimentação para diagnosticar anomalias.
H3: Considerações de certificação, conformidade e ambiente operacional
Verifique selos e relatórios de teste no datasheet para confirmar EMC e segurança. Em aplicações ex-areas (explosivas) verifique se o módulo possui certificação ATEX/IECEx quando aplicável. Planeje manutenção preventiva baseada em MTBF e condições ambientais para garantir continuidade operacional.
Conclusão
A placa de entrada isolada opto 24 canais (inclui CA-5015) da ICP DAS é uma solução robusta para digitalização de sinais em ambientes industriais, oferecendo isolamento, densidade de canais e facilidade de integração com SCADA e plataformas IIoT. Seu uso reduz riscos elétricos, melhora a qualidade dos dados e traz ROI por menor manutenção e maior disponibilidade operacional. Se você planeja modernizar painéis, migrar sinais para IIoT ou proteger sistemas de controle contra ruído, este módulo é uma escolha técnica sólida.
Para aplicações que exigem essa robustez, a série placa de entrada isolada opto 24 canais da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-entrada-isolada-opto-24-canais-inclui-ca-5015. Se precisar de alternativas ou integração com gateways, fale conosco e peça suporte técnico para escolher a melhor arquitetura.
Incentivo os leitores a interagir: deixe perguntas, descreva seu caso de uso nos comentários e compartilhe desafios de integração que queira que analisemos. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
