Introdução
A placa de saída de relé de 32 canais da ICP DAS é um módulo de I/O digital de alta densidade projetado para comutação de cargas em aplicações industriais, integrando-se com PLCs, PCs industriais e gateways IIoT. Neste artigo você encontrará definição técnica do produto, arquitetura básica (32 relés mecânicos isolados, interface de controle digital, alimentação dedicada) e contexto de uso em automação industrial, SCADA, IIoT e painéis de controle. Termos relevantes como relé 32 canais, placa de relé ICP DAS, Modbus, I/O digital, isolamento e MTBF aparecem já neste parágrafo para orientar a indexação semântica.
O propósito deste módulo é fornecer comutação confiável e isolamento galvânico entre o sistema de controle e as cargas atuadas (motores, lâmpadas, válvulas, bobinas), obedecendo boas práticas de engenharia elétrica e normas aplicáveis (por exemplo, IEC/EN 62368-1 para compatibilidade eletromagnética e segurança, IEC 60947 para dispositivos de comutação e IEC 61010 para instrumentação, conforme aplicável ao projeto do painel). Componentes principais incluem relés de potência com contatos classificados, drivers de acionamento, blocos de terminais removíveis e indicadores LED por canal.
Em poucas linhas, você terá entendimento técnico suficiente para avaliar compatibilidade elétrica e mecânica, estimar custos por I/O, planejar integração com SCADA/Modbus e preparar um checklist de instalação e manutenção. Se precisar de detalhes práticos imediatos, consulte as especificações no CTA ao final desta sessão: Para aplicações que exigem essa robustez, a série placa de saída de relé de 32 canais da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/aquisicao-de-dados/placa-de-saida-de-rele-de-32-canais-inclui-ca-3705a
Principais aplicações e setores atendidos pelo placa de saída de relé de 32 canais (relé 32 canais)
A placa de relé de 32 canais é aplicada em controle de atuadores (solenoides, contactores auxiliares), automação predial (iluminação e HVAC), painéis de distribuição e bancadas de teste onde múltiplos pontos precisam ser comutados de forma sequencial. Em utilitários e estações de bombeamento, substitui contactores em funções de sinalização e isolamento quando correntes são compatíveis com o rating do relé. Em QA de manufatura, permite multiplexar sinais para testes automatizados com baixo custo por canal.
Setores típicos: indústrias de manufatura, utilities (água e saneamento), energia e subestações, facilities corporativos e OEMs que desenvolvem equipamentos de teste ou painéis de controle. A densidade de 32 canais reduz espaço no painel e simplifica fiação, gerando retorno econômico em projetos com grande número de pontos: menos terminais, menor tempo de mesa e custo por I/O reduzido. Para referências sobre integração em arquiteturas IIoT, veja também: https://blog.lri.com.br/modbus-e-iiot
Em termos de ganhos técnicos, os exemplos práticos onde o produto traz retorno incluem: redução do tempo de instalação em painéis, aumento da previsibilidade de falhas via diagnóstico de canal e facilidade de expansão modular. Quando a aplicação exige isolamento galvânico e vida útil previsível, a escolha pelo módulo 32-relés costuma ser mais vantajosa que múltiplos relés discretos em trilhos DIN.
Especificações técnicas do placa de saída de relé de 32 canais — ficha técnica e tabela comparativa
A tabela abaixo resume os parâmetros essenciais para compatibilidade elétrica e mecânica, servindo como consulta rápida ao projetista.
Tabela de especificações técnicas (recomendada)
| Item | Especificação típica |
|---|---|
| Canais | 32 canais de saída por placa |
| Tipo de saída | Relé mecânico (SPST) |
| Corrente de contato | Ex.: 5 A @ 250 VAC / 5 A @ 30 VDC |
| Tensão de isolamento | 3,75 kV AC (entre sinais e relés) |
| Tensão de alimentação | 24 VDC típica (consumo variável por operação) |
| Tempo de comutação | 5–10 ms (ON/OFF) |
| Vida elétrica | ~100.000 ciclos à carga nominal (varia por relé) |
| MTBF estimado | > 100.000 h (modelo e condições dependem de operação) |
| Interface de controle | TTL/Opto-isolado / TTL via terminal / Comunicável via módulos de I/O |
| Temperatura de operação | -20 °C a +70 °C |
| Dimensões | Módulo em bloco DIN ou PCI/PCIe dependendo do modelo |
| Certificações | IEC/EN 62368-1, CE (modelo específico) |

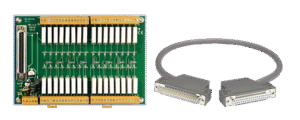

Esta tabela é indicativa; verifique sempre a ficha técnica do modelo CA-3705A ou equivalente para valores precisos de corrente, tensão e certificações. Parâmetros como tempo de comutação e vida elétrica impactam a escolha quando a frequência de operações é alta.
Além da tabela, considere a necessidade de supressão de arco (diodo, snubber RC ou varistor) em cargas indutivas, e dimensionamento de proteção (fusíveis, limitadores de corrente). Para exemplos de fontes e alimentação adequadas a módulos de I/O, consulte: https://blog.lri.com.br/guia-fontes-alimentacao-industrial
Detalhes elétricos e mecânicos
Os relés típicos usados nesses módulos são classificados por corrente e tensão (por exemplo, 5 A @ 250 VAC). É crucial comparar a carga real (picos e inrush de motores, lâmpadas e solenóides) com o rating de contato. Em cargas indutivas, a corrente de pico pode exceder o nominal; adote supressão de arco e, se necessário, relés com contatos de alta capacidade ou contactores auxiliares.
Quanto ao tempo de comutação, relés mecânicos apresentam latência e bounce que impactam aplicações de alta velocidade; para ciclos de comutação acima de algumas centenas por minuto, avalie relés de estado sólido ou módulos específicos. A montagem física pode ser em trilho DIN ou slot de rack, respeitando ventilação e encaminhamento de cabos. Atenção ao torque de fixação dos terminais e uso de blocos conectores para facilitar manutenção.
A isolação galvânica entre a lógica de controle e contatos de potência protege o sistema de controle contra surtos. Normas como IEC 60947 e IEC/EN 62368-1 guiam testes de isolamento e ensaios de segurança. Documente MTBF e vida elétrica para cálculo de disponibilidade e estratégia de manutenção.
Requisitos de hardware e software compatíveis (relé 32 canais)
O módulo requer um host (PLC, computador industrial, controlador embarcado) que ofereça linhas digitais ou barramento de I/O compatível. Em muitos casos, a placa integra-se via módulos de aquisição ou backplanes ICP DAS; verifique drivers para Windows/ Linux e SDKs (API C, .NET) fornecidos pelo fabricante para automação. Dependendo do modelo, pode haver necessidade de alimentação 24 VDC dedicada.
Drivers e firmware determinam mapeamento de I/O, polling e latência. Em integração com controladores Modbus, garanta compatibilidade com endereçamento de coils/holding registers. Em ambientes com SCADA que usam OPC UA ou OPC Classic, utilize gateways ou servidores OPC suportados pela ICP DAS ou terceiros.
Para integração com sistemas críticos, avalie certificações de software e disponibilidade de exemplos de código. Sempre realize testes de aceitação com ferramentas de monitoração para garantir que o host consiga assegurar tempos de resposta e jitter dentro do requerido pelo processo.
Importância, benefícios e diferenciais do placa de saída de relé de 32 canais
A principal vantagem é a densidade de canais, que otimiza a ocupação de painel e reduz custo por ponto. Em projetos com centenas de saídas, a consolidação em módulos de 32 canais simplifica o cabeamento e padroniza a topologia de I/O. Outro benefício é o isolamento galvânico que protege a lógica de controle frente a transientes e falhas nas cargas.
Em comparação com arranjos de relés discreto, os módulos ICP DAS são testados em fábrica e trazem garantia de repetibilidade e documentação técnica (incluindo MTBF e curvas de vida elétrica). Isso facilita análises de confiabilidade e cálculo de disponibilidade (uptime) usando métricas como MTBF e MTTR, essenciais em utilities e processos contínuos.
Diferenciais técnicos incluem disponibilidade de drivers, APIs e compatibilidade com protocolos industriais (Modbus/OPC/MQTT via gateways), além de suportes para montagem modular. Esses fatores reduzem riscos de integração e time-to-market em projetos OEM e painéis padronizados.
Guia prático de instalação e uso do placa de saída de relé de 32 canais
Ao receber o módulo, inspecione integridade da embalagem, selos e etiqueta com número de série. Verifique se a versão de hardware corresponde à encomenda e consulte a folha de dados para identificar tensões e polaridade. Sempre descarregue cargas eletrostáticas em ESD-safe bench antes de manusear o equipamento eletrônico.
Na instalação física, fixe o módulo em trilho DIN ou rack conforme manual, respeitando distância mínima entre módulos para ventilação. Utilize blocos de terminais removíveis para facilitar manutenção; marque e documente a fiação com identificação de canal. Aterramento correto do chassi e proteção contra sobretensão são obrigatórios em painéis industriais.
Ao energizar, realize testes funcionais sem carga e com carga simulada. Verifique indicação LED por canal, monitore corrente e observe comportamento de comutação. Execute procedimentos de comissionamento em etapas e registre resultados para baseline de operação.
Preparação e verificação antes da instalação
Checklist inicial: conferir modelo e versão, confirmar tensão de alimentação, verificar ratings de contato e tipo de carga, validar drivers e firmware. Confirmar que a fiação está dimensionada para correntes de inrush e que fusíveis de proteção estão especificados. Confirme também requisitos ambientais (temperatura/humidade) conforme datasheet.
Obtenha planilha de testes e procedimentos de segurança elétrica, incluindo isolamento temporário e lockout-tagout quando trabalhar em painéis energizados. Prepare ferramentas isoladas e EPI apropriado. Documente pontos de teste e números de série para garantia.
Realize um teste de continuidade e isolamento com megômetro, quando aplicável, para garantir que não haja curto entre trilhas ou terminais. Este teste é recomendado antes de aplicar tensão em painéis complexos.
Instalação física e acionamento de relés — passo a passo
1) Fixe o módulo no trilho ou slot; 2) Conecte alimentação 24 VDC conforme polaridade; 3) Conecte sinais de controle ao conector de lógica; 4) Ligue e observe LEDs. Esta sequência reduz risco de energizar contatos com fiação errada.
Fiação recomendada: cabos sólidos ou flexíveis 0,5–2,5 mm² dependendo da corrente. Use bornes prisioneiros e torque controlado. Para cargas indutivas, instale snubbers RC ou MOVs conforme especificado. Aterramento do chassi e blindagem do cabo de comando reduzem ruído em ambientes industriais.
Para acionamento via PLC, mapeie cada canal no software de configuração do módulo. Execute rotina de teste de comutação lenta inicialmente, depois aumente frequência conforme especificações de vida elétrica.
Configuração de software e testes funcionais
Configure endereçamento lógico e tempo mínimo entre comandos para evitar bouncing e desgaste prematuro. Utilize ferramentas de diagnóstico fornecidas para leitura de estado dos canais e logs de eventos. Em integração Modbus, valide mapas de coils e registre tempos de resposta.
Testes funcionais recomendados: ciclo de comutação por canal (ON/OFF), medição de corrente de contato, teste de isolamento e verificação de LED indicativo. Execute testes com cargas reais em bancada antes de instalação final.
Implemente testes automatizados que verifiquem cada canal periodicamente e guardem histórico para análise de degradação. Isso possibilita manutenção preditiva.
Rotinas de manutenção e diagnóstico
Manutenção preventiva: inspeção visual trimestral, limpeza de terminais, verificação de torque e teste de comutação em carga reduzida. Registre número de operações para avaliar vida elétrica remanescente.
Sinais de degradação: aumento de resistência de contato, aquecimento localizado, ruído acústico distinto ao comutar e falha intermitente. Substitua módulos ou relés com base em histórico e número de ciclos.
Para substituição segura, realize lockout-tagout, descarregue circuitos e siga sequência de desconexão inversa da instalação. Mantenha peças de reposição e lista de part numbers atualizada.
Integração com sistemas SCADA e IIoT — protocolos e melhores práticas (placa de relé ICP DAS)
Integração típica é via Modbus RTU/TCP, OPC UA ou servidores OPC Classic usando gateways. Para arquitetura IIoT, converta estados de relé em mensagens MQTT para sistemas de telemetria e cloud. Atenção a latência e frequência de polling para evitar sobrecarga de rede e assegurar determinismo em comandos críticos.
Mapeamento de I/O: represente cada relé como coil/binary input em Modbus; em OPC, como tag booleano. Defina políticas de debounce software e verificação de confirmação (write+readback) em comandos de comutação. Em redes críticas, use segmentação VLAN e QoS para priorizar tráfego de controle.
Segurança: implemente autenticação, VPN e criptografia no transporte quando exposto a redes externas. Habilite logging auditável para ações remotas e alarme para falhas de comunicação. A configuração de redundância e watchdogs reduz risco de perda de comando.
Protocolos industriais e modos de comunicação
Os módulos ICP DAS suportam integração via Modbus (RTU/TCP), MQTT (via gateway), OPC UA (em servidores) e integração direta com PLCs via I/O map. Escolha protocolo conforme requisito de latência: Modbus RTU em RS-485 para baixa largura de banda, Modbus TCP para LANs industriais, MQTT para arquitetura publish-subscribe na cloud.
Ao mapear entradas/saídas para Modbus, considere espaço de endereçamento e limite de coils por mensagem para otimizar polling. Para altas frequências, prefira troca em bloco ao invés de single coil writes. Em IIoT, transforme eventos locais em mensagens MQTT com payloads JSON para fácil ingestão.
Documente esquemas de mapping e utilize tabelas de tradução para SCADA. Realize testes de stress para entender jitter e comportamento sob alta carga de rede.
Arquitetura de integração e topologias recomendadas
Recomenda-se topologia em camadas: sensores/atuadores → módulos I/O (placa de relé) → gateway/PLC → SCADA/Historiador → Nuvem IIoT. Use gateways conectorizados ICP DAS para conversão de protocolos e isolamento entre redes operacionais e corporativas.
Para minimizar latência, mantenha controladores locais (PLCs) para loops de tempo crítico e delegue comandos de supervisão ao SCADA. Implemente redundância de rede (ring, RSTP, LACP) e fontes redundantes quando necessário para alta disponibilidade. Use segmentação para separar tráfego de telemetria do tráfego de controle.
Domine práticas de cabeamento e roteamento para reduzir EMI, e mantenha mapas claros de topologia para rápida resolução de incidentes.
Segurança, monitoramento remoto e telemetria
Implemente autenticação forte e atualização de firmware controlada. Habilite logs e telemetria de eventos de comutação para análise de falhas e manutenção preditiva. Use certificados e TLS para comunicação MQTT/HTTPS.
Monitore estados de relé, consumo da alimentação do módulo e contadores de operações (se disponíveis) para predizer necessidade de substituição. Integre alertas no SCADA para anomalias como comutações repetitivas ou queda de comunicação.
Plano de resposta a incidentes: documente procedimentos para isolação, rollback de configuração e restauração por backup de firmware/configuração.
Exemplos práticos de uso do placa de saída de relé de 32 canais — estudos de caso e receitas de aplicação
Caso 1 — Automação de painéis de distribuição (controle de cargas): instale módulos de 32 relés para comando de cargas auxiliares em painéis. Configure logs de comutação e intertravamentos via PLC; use supressão em cargas indutivas. Resultado esperado: redução de complexidade de fiação e melhora na rastreabilidade de ações.
Caso 2 — Bancada de testes automatizada para QA: use o módulo para comutação sequencial de sinais em testes de produção, sincronizado com software de testes via Modbus TCP. Defina tempos de comutação e leituras para garantir estabilidade. Resultado: aumento da taxa de throughput e diminuição de erros manuais.
Caso 3 — Gerenciamento de iluminação e sinalização industrial: agrupe canais por zonas, implemente cenários de segurança (fail-safe) que desenergizam zonas em falta de comunicação. Proteja circuitos com fusíveis e verifique tempos de resposta para ações de emergência.
Em cada caso, documente esquemas elétricos simplificados, sequência de operação e critérios de aceitação (tempo de resposta, taxa de falha máxima, indicadores LED por canal) para facilitar homologação.
Comparação técnica com produtos similares da ICP DAS e erros comuns a evitar
Ao comparar modelos, considere densidade de canais, corrente por contato, vida elétrica, presença de diagnósticos por canal e interface (PCIe, DIN-rail, Ethernet I/O). Alguns modelos ICP DAS oferecem I/O mista (relés e transistores), ou diagnóstico avançado que facilita manutenção preditiva. Escolha conforme necessidade de carga e integração.
Checklist de seleção — quando escolher este modelo vs. alternativas: prefira placa de 32 relés quando precisar de alta densidade e isolamento galvânico; escolha relés de estado sólido se alta frequência de comutação for requisito; opte por módulos com diagnóstico integrado se manutenção preditiva for prioridade. Avalie também necessidade de certificações e ambiente (temperatura, vibração).
Erros comuns: especificar relé com corrente insuficiente para inrush, negligenciar supressão em cargas indutivas, ignorar isolamento entre canais e controle, e subestimar impacto de bounce e latência em aplicações sequenciais. Mitigue com testes de bancada e revisão das curvas de vida elétrica.
Detalhes técnicos críticos e mitos desmistificados
Muitos acreditam que relés mecânicos não servem para aplicações industriais pesadas — na verdade, a seleção correta por rating e supressão torna-os adequados para grande parte das aplicações de comutação de baixa/média potência. Outro mito: mais canais implicam maior fragilidade; na verdade, módulos bem projetados oferecem isolamento e organização que aumentam confiabilidade.
Preste atenção a ratings contínuos e picos, vida elétrica sob carga resistiva versus indutiva, e necessidade de proteção frente a transientes. Verifique sempre datasheet para valores como resistência de contato, corrente de fuga e limites térmicos.
Conclusão
A placa de saída de relé de 32 canais da ICP DAS é uma solução consolidada para comutação em aplicações industriais que exigem densidade, isolamento e integração com SCADA/IIoT. Neste artigo você teve um panorama técnico: especificações, integração, práticas de instalação e manutenção, além de cenários práticos que demonstram retorno técnico e econômico.
Se sua aplicação exige robustez e integração pronta para automação e IIoT, considere a série de módulos ICP DAS. Para aplicações que exigem essa robustez, a série placa de saída de relé de 32 canais da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-de-saida-de-rele-de-32-canais-inclui-ca-3705a
Pergunte abaixo: quais cargas você pretende comutar? Tem requisitos de ciclo e inrush? Comente suas dúvidas técnicas para que possamos aprofundar com exemplos e cálculos específicos. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações estratégicas do placa de saída de relé de 32 canais
A tendência é maior integração com diagnóstico embarcado e telemetria nativa (contadores de ciclos, temperatura e detecção de falha por canal). Módulos com conectividade nativa OPC UA / MQTT e capacidade de enviar eventos para plataformas de manutenção preditiva facilitarão gestão de ativos em Indústria 4.0.
Projetos futuros tenderão a combinar I/O de alta densidade com lógica local (edge computing) para reduzir latência e permitir decisões autônomas. Em utilities, isso permitirá respostas mais rápidas a eventos e redução de downtime. Em OEMs, designs modulares e certificados reduzirão time-to-market.
Recomenda-se planejar atualizações via slots modulares e gateways compatíveis, e especificar desde o início políticas de cibersegurança e roteamento de telemetria para escalar sistemas sem retrabalho.
Incentivamos comentários e perguntas técnicas: deixe seu caso nos comentários para que possamos sugerir o modelo ICP DAS mais adequado ao seu projeto.
