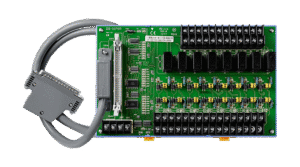

Placa Entrada Isolada 16 Canais com Relés 8 Canais CA-3710

Introdução

A placa ENT isolada 16 canais / 8 relés da ICP DAS é um módulo de aquisição e controle projetado para aplicações industriais que exigem entradas digitais isoladas, densidade de I/O e acionamento por relés. Neste artigo técnico descrevemos o que é, para que serve e como integra‑la em arquiteturas SCADA, IIoT e automação industrial. Usaremos termos como entrada digital isolada, Modbus/TCP, isolamento galvânico e métricas como MTBF para dar suporte à decisão de compra.

Esta placa combina 16 entradas digitais isoladas com 8 saídas por relés, permitindo monitoramento de sinais discretos e acionamento de cargas CC/CA de baixa potência. Ela é indicada para cenários que exigem proteção contra interferência, garantindo separação elétrica entre campo e lógica de controle, importante para conformidade com normas como IEC/EN 62368-1 (segurança eletroeletrônica) e práticas de compatibilidade eletromagnética. Também discutiremos requisitos de alimentação, fator de potência (PFC) em fontes associadas e práticas de aterramento.

A leitura é voltada a engenheiros de automação, integradores e compradores técnicos. Ao longo do texto haverá tabelas, checklists, exemplos práticos e recomendações de integração por Modbus/TCP e gateways MQTT. Ao final, convide perguntas e comentários para criar diálogo técnico com a ICP DAS e a LRI.

Introdução ao placa ENT isolada 16 canais / 8 relés: o que é, para que serve e visão geral do produto

A placa ENT isolada 16 canais / 8 relés é um módulo I/O compacto que aceita 16 sinais digitais de campo (sensores, chaves fim de curso, contatos secos) e oferece 8 relés eletromecânicos para controle local de atuadores. Seu isolamento galvânico nas entradas reduz ground loops e ruído, essencial em ambientes industriais com motores e inversores. A placa pode atuar como interface entre CLP/PC industrial e sensores/atuadores.

Funciona como um componente de aquisição de dados discreta e também como um ponto de controle local. Em projetos IIoT, age como fonte de dados binários para algoritmos de monitoramento e diagnósticos; em SCADA, mapeia diretamente para tags digitais. A topologia típica integra a placa a uma unidade de comunicação (Modbus/TCP ou serial) ou a um controlador local para lógica tempo-real.

Seu dimensionamento considera MTBF para estimativa de confiabilidade, consumo de energia e requisitos de isolamento. Recomenda-se checar certificações e limites operacionais (temperatura, vibração) e, em aplicações médicas/criticas, avaliar normas adicionais como IEC 60601‑1 quando aplicável.

Principais aplicações e setores atendidos pelo placa ENT isolada 16 canais / 8 relés

A placa é indicada para automação industrial (máquinas OEM, linhas de produção), onde múltiplos sensores discretos e lógicas de segurança simples precisam ser monitorados e acionados. Em máquinas, substitui painéis com fiação extensa, reduzindo cabeamento e ponto de falha. O isolamento garante imunidade a transientes gerados por solenóides e motores.

No setor de utilities e água e esgoto, a placa permite monitorar estados de bombas, boias e chaves de nível, e acionar comandos localmente em situações de intertravamento. Sua robustez favorece ambientes com ruído elétrico e onde a disponibilidade é crítica. Em prédios inteligentes, integra sensores de porta, presença e comandos de iluminação/ventilação.

Em subestações e aplicações de energia, o isolamento galvânico protege a lógica de controle contra potenciais diferenciais, sendo útil para monitoramento de sinais discretos em painéis e cubículos. Para OEMs, a densidade de I/O e o design modular possibilitam customização com baixo custo de integração.

Especificações técnicas da placa placa ENT isolada 16 canais / 8 relés (tabela resumida) — entrada digital isolada, Modbus/TCP, 16 entradas digitais

Abaixo uma tabela compacta com os parâmetros essenciais para consulta rápida. Estes valores servem para avaliação preliminar; verifique ficha técnica do fabricante para validação em projeto.

Tabela: principais parâmetros elétricos e mecânicos

Comunicação e protocolos (Modbus/TCP, etc.) — Modbus/TCP, isolamento galvânico, I/O digital

A placa suporta integração via Modbus/TCP quando montada com gateway Ethernet ou como módulo em sistema ICP DAS com interface de rede. As portas físicas típicas incluem RJ45 para Ethernet 10/100BASE‑T, com suporte a TCP/IP, DHCP e configuração via web. Taxas de atualização dependem da carga de rede; polling de entradas digitais costuma estar entre 50–200 ms para aplicações padrão.

Além de Modbus/TCP, a integração por protocolos industriais (OPC UA via gateway, MQTT para IIoT) é possível com conversores ou controladores intermediários. A atribuição de registradores Modbus para as 16 entradas digitais e 8 saídas de relé segue mapeamento padrão: coils para saídas e discrete inputs/inputs para leituras. Documentação do mapeamento é fornecida pelo fabricante.

Em termos elétricos, atenção ao isolamento entre a interface de rede e os I/O para evitar propagação de ruído. Use cabos blindados e práticas de aterramento recomendadas por IEC para minimizar interferência e garantir integridade de dados.

Ambiente, certificações e limites operacionais

A placa foi concebida para operar em faixas industriais, tipicamente -20 °C a +70 °C, com proteção contra choque e vibração conforme normas IEC 60068. Verifique a necessidade de condicionamento ambiental (ventilação, proteção contra condensação) em painéis industriais. Proteções adicionais podem incluir fusíveis de proteção nas linhas de alimentação.

Certificações como CE e RoHS são comuns; para conformidade em produtos finais que se enquadram em normas de segurança específicas, recomenda‑se verificar compatibilidade com IEC/EN 62368‑1. Em aplicações sensíveis, documente MTBF e políticas de manutenção para cumprir SLAs. Use PFC (fator de potência) adequado na fonte quando houver muitos módulos alimentados.

Para instalação em áreas classificadas ou próximas a alta tensão, aplicações exigirão análise elétrica adicional e conformidade com normas locais.

Benefícios, diferenciais e importância do placa ENT isolada 16 canais / 8 relés para projetos de automação

O principal diferencial é o isolamento galvânico nas entradas, que reduz ruídos e protege a lógica de controle contra surtos e diferenças de potencial. Isso aumenta confiabilidade e reduz falsos positivos/negativos em leituras digitais, principalmente em ambientes com motores e inversores. A separação campo‑lógica facilita diagnósticos e manutenção.

A densidade de I/O (16 entradas + 8 relés) reduz o espaço em painéis e o cabeamento, diminuindo custos de instalação e pontos de falha. Para integradores, isso significa menor tempo de montagem e menos custos auxiliares como terminais e fonte extra. Relés eletromecânicos fornecem isolamento físico para cargas AC/DC até a corrente nominal, sendo adequados para ações de comando locais.

Para projetos de manutenção e disponibilidade, a placa contribui com menores custos operacionais: menos substituições de componentes, maior facilidade de diagnóstico e compatibilidade com estratégias de manutenção preditiva via IIoT. Combine com práticas de redundância e monitoramento para aumentar MTBF percebido no parque.

Guia prático: como instalar, configurar e operar o placa ENT isolada 16 canais / 8 relés

Antes de instalar a placa ENT isolada 16 canais / 8 relés, descreva o esquema elétrico e confirme tensões de campo. Tenha documentação do fabricante em mãos e siga normas locais de instalação. Planeje a distribuição de alimentação para evitar queda de tensão nas bobinas de relés quando múltiplos são acionados simultaneamente.

A fiação deve seguir princípios de separação: cabos de sinais digitais (entradas) separados de cabos de potência para relés; use malha/blindagem e aterramento pontual conforme recomendações IEC. Ao montar em trilho DIN, verifique a ventilação e espaço para dissipação térmica. Use bornes apropriados e torque recomendado para evitar mau contato.

Na configuração, ajuste o mapeamento Modbus/TCP, endereçamento IP e parâmetros de debounce nas entradas digitais quando suportado. Execute testes de comissionamento (veja seção abaixo) e mantenha um plano de backup de configuração/firmware.

Pré-requisitos e checklist de instalação

• Ferramentas: chave de torque, alicates, multímetro, calibrador de torque.
• Cabos: par trançado STP para Ethernet, cabos AWG apropriados para relés.
• Alimentação: fonte 24 VDC com capacidade para todos os relés em acionamento simultâneo e PFC se exigido.
• Verificações: continuidade, isolamento, ausência de tensão antes de fiação.

Verifique compatibilidade das entradas com tipo de sensor (PNP/NPN), e prepare etiquetas para identificação dos 16 canais. Planeje um esquema de aterramento e proteções (fusíveis/termomagnéticos) para relés.

Passo a passo da instalação física e fiação dos 16 canais e 8 relés

1. Desenergize painel e confirme ausência de tensão com multímetro.
2. Monte a placa em trilho DIN ou espaço designado, fixando com torque adequado.
3. Faça a fiação das entradas digitais: identificar cada canal, conectar retorno comum se necessário e respeitar polaridade.
4. Ligue as saídas de relé com cabos dimensionados; use snubbers ou supressão em cargas indutivas.
5. Conecte a Ethernet e a alimentação; energize e monitore LEDs de status.

Evite compartilhar a mesma alimentação com atuadores de alta corrente; prefira alimentação separada com referência comum apenas quando necessário e bem dimensionada.

Configuração de rede e mapeamento de I/O (ex.: Modbus/TCP)

• Configure IP estático ou DHCP reserva; registre o MAC e IP no inventário de rede.
• Atribua registradores Modbus: 16 discrete inputs (ou coils) e 8 coils para relés. Documente offset e tabela de endereços.
• Ajuste timeouts, retries e QoS em redes industriais para garantir determinismo.

Para SCADA, defina taxas de scan e alarmes. Evite poll muito agressivo que sobrecarregue rede; tipicamente 100–500 ms é adequado para sinais discretos.

Testes funcionais e procedimentos de comissionamento

• Verifique leituras de cada entrada com simulador ou contato seco.
• Acione cada relé manualmente e com comutação por sistema, verificando correntes e tempo de resposta.
• Realize testes de imunidade a ruído: energize motores adjacentes e monitore estabilidade das leituras.
• Documente resultados e crie planos de rollback.

Testes de loop closed‑loop devem incluir cenários de falha (perda de comunicação, alimentação) para validar comportamento seguro.

Manutenção, atualização de firmware e resolução de problemas comuns

Realize inspeção visual periódica, torque em bornes e limpeza de contatos. Mantenha firmware atualizado seguindo procedimento de backup e rollback seguro. Em caso de leituras instáveis, verifique isolamentos, cabos e filtros RC.

Problemas comuns: falso acionamento por ruído (solução: melhorar aterramento e filtros), relé queimado por superaquecimento (solução: verificar dimensionamento de carga), perda de comunicação (solução: verificar sw de rede, cabos, conflito IP).

Integração do placa ENT isolada 16 canais / 8 relés com SCADA, IIoT e plataformas de telemetria — Modbus/TCP, isolamento galvânico, I/O digital

Para integrar com SCADA, use Modbus/TCP como protocolo primário mapeando registradores e definindo prioridades de polling. Estruture tags por área funcional (entradas de segurança, entradas de processo, saídas de comando) e configure alarmes lógicos no sistema SCADA. A placa fornece dados binários limpos por conta do isolamento galvânico.

Em ambientes IIoT, use gateways que convertem Modbus para MQTT/REST, expondo tópicos com QoS e payloads compactos. Isso possibilita análises em nuvem, dashboards em tempo real e correlação com dados analíticos para manutenção preditiva. Planeje taxa de envio e compactação de dados para reduzir consumo de banda.

Segurança: aplique VLANs, ACLs, TLS onde possível e VPN para acesso remoto. Gerencie firmware e credenciais com política de atualização e AAA. Use segmentação de rede para separar I/O de automação do tráfego corporativo.

Integração por Modbus/TCP e mapeamento para tags SCADA

• Definir bloco de registradores: entradas digitais em Discrete Inputs (1xxxx) e relés em Coils (0xxxx).
• Estabelecer plano de polling e prioridade de tags; minimizar leituras redundantes.
• Documentar offsets e manter matriz de rastreabilidade entre canal físico e tag lógico.

Calcule latência máxima aceitável e ajuste timeouts no SCADA.

Conectar o placa ENT isolada 16 canais / 8 relés a plataformas IIoT (MQTT, gateways e conversores)

Use gateways Modbus→MQTT com suporte a tópicos hierárquicos (site/device/channel). Configure publish/subscribe para eventos críticos e telemetria periódica. Para cargas analíticas, envie metadados (timestamp UTC, quality flags, MTBF estimado).

Gateways industriais também podem oferecer buffering local e reconciliação de dados em falhas de comunicação.

Segurança, autenticação e boas práticas na comunicação industrial

• Use VLANs, firewall industrial e ACLs.
• Habilite VPNs e criptografia (TLS) nos gateways.
• Gerencie contas com políticas de senha e rotação; registre logs de acesso em SIEM.

Implemente política de atualização e teste de firmware em ambiente de homologação antes de produção.

Exemplos práticos de uso do placa ENT isolada 16 canais / 8 relés

Caso 1 — Máquina OEM: a placa monitora 16 sensores de segurança e aciona 8 válvulas/atuadores locais. A lógica embarcada no PLC ou controlador supervisiona sequências e reduz tempo de cabeamento, diminuindo o custo BOM da máquina e facilitando manutenção.

Caso 2 — Monitoramento de painéis: em centros de distribuição, a placa capta estados de disjuntores e aciona sinais de alarme/remoto quando necessário. Dados são enviados por Modbus/TCP para SCADA e também publicados via MQTT para dashboard cloud para operação remota.

Caso 3 — Subestação: usada para discriminar sinais discretos em painéis auxiliares com necessidade de isolamento. Em conjunto com relés de estado, garante acionamento seguro e separação entre baixa tensão de controle e barramento de potência.

Cada caso demonstra benefícios concretos em redução de cabeamento, maior imunidade a ruído e facilidade de diagnóstico.

Comparativo técnico: placa ENT isolada 16 canais / 8 relés vs produtos similares da ICP DAS — análise objetiva

Ao comparar com modelos ICP DAS alternativos, avalie contagem de I/O, tipo de isolamento (canal a canal vs bloco), tipo de saída (relé vs transistor) e interfaces de comunicação. Produtos com saídas a transistor entregam maior taxa de comutação; relés entregam isolamento físico e compatibilidade com cargas AC.

Critérios de seleção: escolha este modelo quando precisar de combinação de múltiplas entradas discretas e saídas por relés; prefira módulos com saídas transistorizadas quando o objetivo for PWM/alta frequência. Verifique também MTBF, suporte a diagnóstico de canal e suporte a firmware.

Erros comuns: subdimensionar corrente de relé, não considerar ruído EMI em layout e usar alimentação insuficiente. Evite instalar cabos de potência próximos aos de sinal sem blindagem.

Diferenças em canais, isolamento e interfaces

• Canais: 16 IN vs 8 IN alternativas; escolha conforme necessidade.
• Isolamento: canal a canal > blocos em cenários críticos.
• Interfaces: Ethernet nativa vs gateway necessário; prefira Ethernet se precisar de Modbus/TCP direto.

Critérios de seleção: quando optar pelo placa ENT isolada 16 canais / 8 relés ou por outro modelo

Opte pelo modelo quando precisar de alta densidade discreta com isolamento e acionamento por relés. Se precisar de pulsos de alta velocidade, escolha I/O transistorizado. Em ambientes com requisitos críticos de segurança, avalie módulos certificados SIL/PL.

Erros comuns na seleção e instalação (e como evitá‑los)

• Ignorar corrente de inrush de relés: dimensione fonte.
• Misturar cabos sem blindagem: separe e aterre.
• Falha em mapear registradores: documente e teste.

Checklist técnico rápido para projetistas e integradores — Modbus/TCP, entrada digital isolada, 16 entradas digitais

• Verificar tipo de sensor (PNP/NPN/contato seco) e compatibilidade com entradas.
• Dimensionar fonte 24 VDC para potência de relés em acionamento simultâneo.
• Definir esquema de aterramento e blindagem conforme IEC.
• Mapear registradores Modbus/TCP e documentar offsets.
• Planejar políticas de atualização de firmware e backup de configuração.
• Testar imunidade EMI e comportamento com motores ligados.

Use este checklist antes da aquisição e montagem final para reduzir retrabalho.

Conclusão

A placa ENT isolada 16 canais / 8 relés da ICP DAS oferece uma solução robusta e econômica para integração de sinais discretos em automação, utilities e OEMs, combinando isolamento, densidade de I/O e opções de integração via Modbus/TCP e gateways IIoT. Para aplicações que exigem essa robustez, a série placa ENT isolada 16 canais / 8 relés da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-ent-isolada-16-canais-rele-8-canais-inclui-ca-3710.

Se quiser explorar integrações IIoT e exemplos de gateways, veja outros artigos técnicos no blog da LRI: https://blog.lri.com.br/automacao-industrial e https://blog.lri.com.br/iiot. Para aplicações específicas ou cotação, entre em contato com suporte técnico e solicite assistência personalizada. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo à interação: deixe suas dúvidas nos comentários abaixo ou pergunte sobre casos reais de aplicação — responderemos com orientações e exemplos de configuração.
