Placa PCI Multifunção 32 Entradas Analógicas 12-bit FIFO

Introdução

A Placa PCIe Multifunção 32 entradas analógicas ICP DAS é uma solução de aquisição de dados projetada para aplicações industriais que exigem medição de múltiplos canais com 12-bit, 110 kS/s e FIFO 1 K-word. Neste artigo técnico abordamos em profundidade especificações, integração com SCADA/IIoT, requisitos de instalação, exemplos práticos e comparativos, citando normas (ex.: IEC/EN 62368-1) e conceitos de engenharia como Fator de Potência (PFC) e MTBF. O objetivo é fornecer informação suficiente para engenheiros de automação, integradores e compradores técnicos decidirem pela adoção desta placa em sistemas de controle e monitoramento.

A linguagem se manterá técnica e direta, com tabelas, listas e exemplos de configuração e código para Windows/Linux, além de orientações de projeto para reduzir latência, evitar overflow do FIFO e garantir sincronização temporal entre aquisições. Incluir-se-ão vantagens operacionais para IIoT, utilities e manufatura, e indicações de quando optar por outras famílias de produto ICP DAS. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Convido o leitor a comentar dúvidas técnicas ao final do artigo — sua interação ajuda a ajustar recomendações para casos reais de implementação em planta.

Introdução ao Placa PCIe Multifunção 32 entradas analógicas da ICP DAS — visão geral e conceito

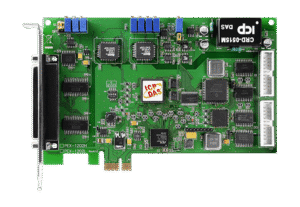

A Placa PCIe Multifunção 32 entradas analógicas da ICP DAS é um dispositivo de aquisição de dados interno para servidores/PCs industriais com slot PCIe. Suas 32 entradas analógicas permitem monitoramento concentrado de sensores de tensão/corrente, transdutores e sinais condicionados, tornando-a adequada para controle de processo, teste e medição e bancadas de P&D. A integração direta em servidores facilita processamento local (edge) antes de envio para SCADA ou nuvem.

Do ponto de vista funcional, a placa oferece conversão A/D de 12-bit com taxa de amostragem máxima de 110 kS/s (total ou por canal dependendo do modo), e buffer FIFO de 1 K-word para reduzir perda de amostras em picos de tráfego. Esses recursos posicionam o produto como uma opção custo-efetiva quando a prioridade é alta densidade de canais com precisão aceitável para sinais analógicos de baixa e média frequência.

Para equipes de projeto, a placa se insere na linha ICP DAS como uma opção de alto canal-count com SDKs e drivers prontos para integração. Sua arquitetura PCIe reduz latência comparada a interfaces baseadas em USB/Ethernet, o que é crucial em aplicações com requisitos de tempo real e sincronização entre múltiplas fontes de dados.

O que é a Placa PCIe Multifunção 32 entradas analógicas da ICP DAS?

Tecnicamente, trata-se de uma placa de aquisição analógica interna compatível com especificação PCIe x1/x4 (verifique o datasheet para mapeamento de lanes) que agrega 32 canais analógicos multiplexados para um ADC de 12 bits. A placa implementa um buffer FIFO de 1 K-word para desacoplar a taxa de amostragem do consumo pelo host, e suporta amostragem até 110 kS/s. Inclui também opções de escala de entrada e filtros anti-aliasing configuráveis via SDK.

O chipset e o design de condicionamento de sinal procuram garantir SNR e precisão estáveis em ambientes industriais, com proteção contra surtos e, dependendo do modelo, medidas de isolamento. Drivers oficiais estão disponíveis para Windows e Linux, e o SDK fornece APIs para leitura em modo de interrupção ou polling, além de exemplos para integração com software de controle e aquisição.

No ecossistema ICP DAS, esse modelo compete em custo-benefício com outras placas de maior resolução ou com isolamento galvânico. A escolha depende de requisitos como faixa dinâmica, necessidade de isolamento, throughput por canal e integração com protocolos SCADA/IIoT.

Principais características em um minuto

• 32 canais analógicos multiplexados; ideal para alta densidade de sensores.
• Resolução 12-bit e velocidade até 110 kS/s; suficiente para sinais de até algumas dezenas de kHz.
• FIFO 1 K-word para buffering temporário e redução de perda de amostras em picos de leitura.

Além disso, a placa dispõe de drivers/SDKs para Windows/Linux, compatibilidade com bibliotecas de terceiros e exemplos para integração com SCADA. Recursos adicionais incluem ajuste de faixa de entrada, filtros anti-aliasing e diagnóstico via software para MTBF e status operacional.

Esses atributos a tornam adequada para aquisição de dados distribuída em aplicações IIoT, testes automotivos e retrofit de máquinas industriais onde densidade de canais e latência baixa são prioritárias.

Principais aplicações e setores atendidos pelo Placa PCIe Multifunção 32 entradas analógicas da ICP DAS

A placa é especialmente útil em automação industrial, utilities (monitoramento de subestações e redes), energia (análise de qualidade de energia e medição), além de laboratórios de P&D e teste automotivo. A densidade de canais permite consolidar medições de múltiplos pontos de processo sem necessidade de racks externos volumosos. Em arquitetura de controle, elimina múltiplas interfaces remotas diminuindo pontos de falha.

No setor de utilities, a placa pode coletar sinais de sensores de corrente/ tensão (com condicionamento adequado) para análises de PFC e eficiência, facilitando conformidade com normas de qualidade de energia. Em linhas de produção, reduz tempo de cabeamento e facilita aquisição centralizada de dados para análise de condição e manutenção preditiva.

Para projetos IIoT, a leitura local via PCIe permite pré-processamento (filtragem, compressão, FFT) no edge antes de publicar dados por MQTT ou OPC UA, reduzindo tráfego e latência. Isso é especialmente valioso quando se precisa de decisões em milissegundos ou quando a conectividade com a nuvem é intermitente.

Aplicações industriais e de processo

Em controle de processo, a placa serve para monitoramento de variáveis como temperatura, pressão e sinal de válvulas, alimentando loops de controle ou sistemas de supervisão. Sua taxa de amostragem e buffer permitem captar eventos transitórios e flutuações que sistemas de menor capacidade poderiam perder. A precisão de 12-bit é apropriada para a maioria das variáveis de processo.

Em ambientes industriais, robustez e conformidade com normas eletromagnéticas são essenciais; recomenda-se avaliar compatibilidade com IEC/EN 62368-1 e requisitos locais de proteção e aterramento. A baixa latência do barramento PCIe beneficia aplicações de controle em tempo real que demandam atualização rápida de setpoints e leitura de sensores.

Além disso, a capacidade de integrar múltiplos canais num único dispositivo reduz custos de instalação e manutenção, além de facilitar auditorias e certificações de sistemas por concentrar dados em um único nó de aquisição.

Aplicações em laboratório, P&D e teste automotivo

Em bancada de testes e validação, a placa é útil para aquisição de sinais de sensores durante ciclos de ensaio, validação de protótipos de sensores e campanhas de caracterização. A combinação de 12-bit e 110 kS/s permite análise de sinais transientes e harmônicos até faixas moderadas de frequência.

Testes automotivos que exigem múltiplas entradas simultâneas (ex.: aquisição de dezenas de sensores em bancada) se beneficiam da densidade de canais. Para medições de alta precisão ou ruído muito baixo, podem ser necessários modelos de maior resolução (16/24-bit) ou pré-amplificação dedicada.

Em P&D, a flexibilidade do SDK e a capacidade de sincronizar leituras com outros equipamentos via sinais digitais permitem montagem de ensaios complexos e reprodutíveis, com registro confiável para análise posterior.

Especificações técnicas detalhadas (tabela) Placa PCIe Multifunção 32 entradas analógicas ICP DAS

A tabela abaixo resume os principais parâmetros técnicos para comparação e seleção.

Tabela de especificações (parâmetro / valor / observações)

Observação: os valores exatos de SNR, consumo e MTBF devem ser confirmados no datasheet oficial do modelo específico. Posso preencher a tabela com valores do datasheet se desejar.

Interpretação dos parâmetros críticos (12-bit, 110 kS/s, FIFO 1 K-word)

A resolução de 12-bit determina a sensibilidade do ADC: com FS (full-scale) de 10 V, o LSB corresponde a ~2.44 mV. Para sinais pequenos recomenda-se condicionamento (amplificação) ou optar por ADC de maior resolução para reduzir quantização. A resolução impacta diretamente a relação sinal-ruído e a capacidade de detectar pequenas variações.

A taxa de 110 kS/s indica a velocidade máxima de conversão. Em sistemas multiplexados, a taxa por canal será a taxa total dividida pelo número de canais ativos. Para aplicações com analise de frequência, use Nyquist: 110 kS/s permite capturar conteúdo até ~55 kHz. Para sinais com componentes acima dessa frequência é necessário anti-aliasing apropriado ou ADC mais rápido.

O FIFO 1 K-word funciona como buffer circular: ao captar amostras em bursts, o FIFO evita perda imediata caso o host esteja ocupado, mas sua profundidade limita o máximo de amostras armazenáveis sem leitura. Estratégias de leitura (DMA, interrupções, polling) e otimização de throughput do host são essenciais para evitar overflows em cenários de alta taxa.

Importância, benefícios e diferenciais técnicos da placa Placa PCIe Multifunção 32 entradas analógicas da ICP DAS

A placa entrega ganhos operacionais ao consolidar múltiplas entradas, reduzir cabeamento e simplificar manutenção, além de permitir processamento local. A latência reduzida do barramento PCIe favorece aplicações de controle com requisitos de resposta rápida, enquanto o buffer FIFO melhora robustez contra jitter do sistema host.

Do ponto de vista de confiabilidade, o design industrial e suporte da ICP DAS incluiu ferramentas de diagnóstico e calibragem, além de políticas de firmware e drivers com atualizações. Itens como MTBF e conformidade EMC são fundamentais para plantas críticas; exigir documentação e histórico de testes é uma boa prática.

Em termos de custo-benefício, a placa compete com soluções distribuídas (I/O remota) oferecendo melhor densidade de canais por slot e redução de custos de infraestrutura. O ROI aparece em cabos reduzidos, menor tempo de instalação e integração direta com servidores de borda.

Benefícios operacionais e impactos na confiabilidade

Operacionalmente, a placa reduz pontos de falha ao consolidar entradas e facilita detecção de anomalias por centralizar dados. A utilização de drivers robustos e SDKs testados reduz tempo de integração e erros de implementação, enquanto diagnósticos integrados ajudam manutenção preditiva.

Em termos de confiabilidade, a gestão térmica e proteção contra surtos (escolhas de hardware e aterramento) impactam diretamente MTBF e disponibilidade. Implementar práticas de PFC e fontes com boa regulação aumenta estabilidade do sistema, principalmente em racks com múltiplos dispositivos.

Finalmente, a capacidade de atualizações firmware/driver e suporte técnico da ICP DAS reduz riscos de obsolescência e facilita compliance com normas como IEC/EN 62368-1 para segurança eletrônica no produto.

Diferenciais ICP DAS e comparação de valor Placa PCIe Multifunção 32 entradas analógicas ICP DAS

Os diferenciais incluem suporte técnico local (LRI/ICP), SDKs com exemplos em C/Python, e compatibilidade com plataformas SCADA via OPC/Modbus usando gateways. Estes elementos reduzem tempo de integração e TCO (Total Cost of Ownership). A documentação técnica e ciclo de atualizações também são vantagens claras.

Comparado a concorrentes, a proposta ICP DAS equilibra densidade de canais e performance a um custo competitivo, sem sacrificar suporte de integração. Para projetos que demandam isolamento ou resolução maior, alternativas na família ICP DAS (modelos isolados ou 16/16-bit) podem ser preferíveis.

Para aplicações que exigem essa robustez, a série Placa PCIe Multifunção 32 entradas analógicas da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-multifuncao-32-entradas-analogica-12-bit-110-kss-fifo-1-k-word

Guia prático: como instalar, configurar e usar a placa PCIe (passo a passo)

Antes da instalação, verifique requisitos: slot PCIe compatível (x1/x4), fonte com margem para consumo adicional, e espaço mecânico em chassis. Confirme compatibilidade de BIOS/UEFI e reserve recursos de IRQ/endereçamento caso use múltiplas placas. Em servidores industriais, considere conformidade térmica e ventilação.

Prepare o ambiente de software: adquira drivers e SDK no site do fabricante, verifique versões de kernel (para Linux) e dependências. Em ambientes Windows, desative políticas que bloqueiem drivers não assinados se necessário (apenas em ambiente controlado). Documente versões para reproduzibilidade.

Faça backup de dados críticos e garanta procedimentos de ESD durante manuseio. Planeje janela de manutenção para instalação física e validações subsequentes.

Requisitos de hardware e preparação do sistema

Checklist rápido:

• Slot PCIe livre compatível (x1/x4).
• Fonte com margem de potência (ver consumo no datasheet).
• Ferramentas ESD e para fixação mecânica.

Verifique também compatibilidade com chassis industriais e distância entre slots para garantir refrigeração. Para aplicações em rack 19", confirme suporte mecânico e cabo de retenção.

Se for integrar em servidor virtualizado, planeje mapeamento PCI passthrough (VT-d/AMD-Vi) conforme necessidade de acesso direto ao hardware.

Instalação física e verificação inicial no slot PCIe

Desconecte alimentação, abra o chassis, e insira a placa no slot PCIe com pressão uniforme. Fixe com parafuso e reconecte alimentação. Ligue o sistema e observe POST/BIOS para detecção do dispositivo.

No SO, verifique listagem de dispositivos (Device Manager no Windows; lspci no Linux). Valide presença do vendor/device ID conforme documentação. Em caso de não detecção, revise conexão física e parâmetros BIOS (habilitar slot PCIe).

Registre logs de inicialização para diagnóstico e capture eventuais códigos de erro para suporte técnico.

Instalação de drivers, SDK e utilitários (Windows/Linux)

No Windows, execute instalador do driver como administrador e reinicie. Verifique no Device Manager se o driver foi associado. Use utilitários de diagnóstico para testar leitura básica. No Linux, instale módulos e carregue com modprobe; valide com dmesg e lspci.

SDKs fornecem bibliotecas (DLL/so) e exemplos. Recomenda-se testar os exemplos em C/Python para assegurar que as APIs respondem como esperado. Para desempenho, prefira leituras via DMA quando disponível no driver.

Documente versões de driver e SDK no repositório de projeto para rastreabilidade. Em ambientes certificados, mantenha cópias assinadas do software.

Configuração de canais analógicos, calibração e escalonamento de sinal

Use o utilitário ou API para definir faixa de entrada por canal (ex.: ±10 V, ±5 V). Realize calibração estática com fontes de referência calibradas e registre coeficientes de correção. Para medição de corrente, utilize shunts ou transdutores com linearidade conhecida.

Aplique filtros anti-aliasing hardware ou software conforme banda de interesse. Utilize escalonamento linear nos handlers para converter ADC counts em unidades físicas (mV, °C). Mantenha planilha de conversão por canal para auditoria.

Agende recalibração periódica conforme política de qualidade e registros de MTBF/deriva do sistema.

Leitura de dados, gerenciamento de FIFO e amostragem a 110 kS/s

Opte por leitura em DMA para throughput máximo; configure tamanhos de pacote compatíveis com FIFO 1 K-word. Em leituras contínuas, implemente política de leitura circular para esvaziar FIFO antes de overflow. Em casos de bursts, aumente prioridade do processo de aquisição.

Monitore flags de overflow e underrun expostas pelo driver. Em sistemas Linux, ajuste prioridades de processo (nice/rtprio) para reduzir jitter. Em Windows, considere threads de alta prioridade e afinidade de CPU.

Realize testes de estresse para validar estabilidade a 110 kS/s agregada e documente cenários onde perda de amostras ocorre para mitigação.

Exemplos de código e integração com APIs

Abaixo, exemplo esquemático de leitura em Python (pseudo):

# Pseudo-código: inicializar, configurar FIFO, iniciar aquisiçãodev = ICPDevice('/dev/icp0')dev.configure_channel(0, range='+-10V')dev.set_sampling_rate(110000)dev.enable_fifo(1024)dev.start_acquisition()while running:    data = dev.read_fifo()  # retorna bloco de amostras    process(data)dev.stop_acquisition()

Os SDKs ICP DAS incluem funções para configuração por canal, leitura em bloco, callbacks de interrupção e diagnostico. Consulte a documentação do SDK para chamadas específicas de API e exemplos em C/C++/Python.

Posso gerar snippets completos para Windows (C#) e Linux (C/Python) caso queira.

Integração com sistemas SCADA e plataformas IIoT Placa PCIe Multifunção 32 entradas analógicas ICP DAS

A integração típica envolve mapear canais analógicos para tags SCADA via servidores OPC UA ou utilizando gateways Modbus/TCP. Em arquiteturas IIoT, é comum o processamento local via edge (filtragem, compressão) e posterior publicação via MQTT ou REST para a nuvem. A compatibilidade do SDK simplifica essa ponte.

Para interoperabilidade, recomenda-se usar um middleware que exponha leituras em padrões abertos (OPC UA) ou tag mapping via Modbus. Em sistemas com requisitos de latência, mantenha a lógica determinística no edge; apenas eventos e agregados são enviados à nuvem.

Em termos de segurança, empregue TLS para comunicação com brokers MQTT e autenticação robusta para servidores OPC UA. Timestamping preciso e sincronização (NTP/PTP) são críticos para correlação de eventos entre múltiplas fontes.

Protocolos e interfaces suportadas (OPC UA, Modbus, MQTT, APIs REST)

A placa, via SDK e drivers, pode ser integrada a servidores OPC UA (usando wrappers) ou a gateways Modbus que exponham leituras como registradores. Para IIoT, publique pacotes JSON via MQTT ou HTTP/REST. Adaptadores existentes facilitam mapeamento automático dos 32 canais em tags.

Mapear variáveis analógicas para tags SCADA requer inclusão de metadados (unidade, scaling, limites) para facilitar alarmes e historização. Use quality flags (GOOD/BAD) para indicar integridade de dados.

Teste integração com ferramentas como Node-RED, Ignition, ou soluções proprietárias para validar fluxo fim-a-fim e latências.

Arquitetura de integração: aquisição local → gateway → nuvem/SCADA

Arquitetura típica: Placa PCIe no servidor edge → serviço de aquisição (daemon) → gateway/protocol converter → broker MQTT/servidor OPC UA → cloud/SCADA. Processamento de evento no edge reduz bandwidth e melhora tempos de resposta.

Defina pontos de processamento: pré-filtragem e agregação no edge; análises pesadas e armazenamento histórico na nuvem. Utilize retenção local para tolerar perda de conectividade e sincronizar posteriormente.

Monitore latências e defina SLAs para ciclo de aquisição-publicação. Use métricas de integridade para monitorar perda de amostras e desempenho do FIFO.

Boas práticas de segurança, tempo real e sincronização de dados

Implemente autenticação e criptografia nas comunicações (TLS/MQTT over TLS, OPC UA security policies). Habilite logs e monitoramento de integridade dos processos de aquisição. Limite acesso físico ao servidor que hospedará a placa.

Para requisitos de tempo real, utilize kernels RT (Linux PREEMPT_RT) ou serviços de alta prioridade no Windows, e sincronização via PTP quando necessário. Timestamping preciso (sub-microsegundos, se aplicável) é essencial para correlação entre aquisição e eventos de campo.

Audite regularmente firmware/driver e mantenha controlos de versão; políticas de atualização devem incluir testes em bancada antes de aplicar em produção.

Exemplos práticos de uso e estudos de caso

A seguir são três estudos de caso ilustrativos cobrindo monitoramento de processo, bancada de testes e retrofit em máquinas legadas. Cada estudo inclui configurações recomendadas e resultados esperados para demonstrar aplicabilidade.

Estudo de caso A — monitoramento de processo em tempo real

Contexto: planta de tratamento com dezenas de sensores de fluxo e pressão. Requisitos: atualização cada 100 ms, detecção de flutuações abruptas e alarmes em 12-bit com baixo ruído (considere 24-bit) ou isolamento galvânico extensivo por canal. Para aplicações com amostragem aggregate >200 kS/s, procure placas com ADCs mais rápidos ou arquitetura distribuída. Em ambientes médicos, verifique requisitos específicos como IEC 60601-1.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

A Placa PCIe Multifunção 32 entradas analógicas da ICP DAS oferece uma combinação sólida de densidade de canais, taxa de amostragem e ferramentas de integração para aplicações industriais e laboratoriais. Seu uso é recomendado quando se prioriza consolidação de sinais, latência reduzida e integração direta com servidores/edge computing.

Para validar adoção em projeto específico, realize um PoC focado em taxas de aquisição reais e testes de integridade (overflow, SNR). Nossa equipe técnica pode ajudar na escolha do modelo e configuração ideal para seu ambiente.

Para aplicações que exigem essa robustez, a série Placa PCIe Multifunção 32 entradas analógicas da ICP DAS é a solução ideal. Confira as especificações e solicite uma cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-multifuncao-32-entradas-analogica-12-bit-110-kss-fifo-1-k-word e explore conteúdo técnico adicional em nosso blog: https://blog.lri.com.br/

Perspectivas futuras e recomendações estratégicas para Placa PCIe Multifunção 32 entradas analógicas da ICP DAS

Tendências como edge computing, analytics em tempo real e integração com plataformas IIoT aumentam a demanda por soluções de aquisição com baixa latência e capacidade de pré-processamento. Placas PCIe continuam relevantes enquanto servidores de borda forem adotados. Invista em arquitetura que permita escalabilidade (adicionar placas ou distribuir carga).

Recomenda-se acompanhar evolução de protocolos (OPC UA over MQTT), práticas de segurança e requisitos regulatórios setoriais. Para projetos de longo prazo, priorize fornecedores com roadmap e suporte técnico local para reduzir riscos.

Estratégicamente, combine placas de alta densidade com gateways de protocolo para construir uma camada de aquisição resiliente, permitindo migração gradual para IIoT sem reengenharia completa.
