Introdução

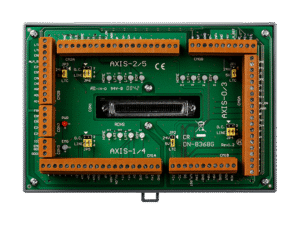

A placa de controle de movimento 3-eixos da ICP DAS é um módulo de motion control projetado para comandar, sincronizar e monitorar até três eixos de movimento em aplicações industriais. Este artigo técnico apresenta em detalhes arquitetura, especificações, integração com SCADA/IIoT e boas práticas de instalação, usando vocabulário técnico dirigido a engenheiros de automação, integradores e responsáveis pela especificação de equipamentos. Desde o primeiro parágrafo já tratamos conceitos importantes como PFC, MTBF, e conformidade com normas (ex.: IEC/EN 62368-1) para contextualizar seleção e segurança.
A placa atua como um controlador determinístico em malha aberta ou fechada, combinando drivers de potência, interfaces de encoder e comunicação com controladores superiores (PLC/PC). Seus componentes típicos incluem o microcontrolador de motion, drivers de potência (ou interfaces a drivers externos), entradas digitais/analógicas, interfaces de encoder (incremental/absoluto) e canais de comunicação industrial. O princípio básico é: comando de trajetória → interpolação/planificação → comando dos drivers → realimentação via encoders → ajuste de controle (PID/servo).
A leitura técnica que segue foca em aplicabilidade industrial (automação, packaging, robótica, CNC), integrações IIoT (OPC UA, MQTT) e requisitos práticos (alimentação, cabeamento, aterramento). Incluir referências às normas e práticas industriais permite avaliar riscos de EMI, segurança elétrica e vida útil (MTBF), essenciais para aquisições em utilities, energia e OEMs.
O que é a placa de controle de movimento 3-eixos
A placa de controle de movimento 3-eixos é um módulo eletrônico dedicado ao controlo coordenado de até três eixos, concebido para tarefas de posicionamento, indexação e sincronização. Arquitetonicamente, combina um controlador de movimento (firmware com interpoladores e perfis de velocidade), interfaces de drive (step/dir ou PWM para servos), e portas de comunicação industrial para integração com PLCs/SCADA. O propósito principal é fornecer precisão e repetibilidade para máquinas automáticas, células robóticas e linhas de produção.
O controlador interno executa interpolação (linear, circular, helical), geração de perfis (S-curve, trapezoidal) e controle em malha fechada quando há encoders. Os drivers podem ser integrados ou externos: a placa trata dos sinais lógicos (step/dir, enable, fault) ou do envio de comandos via fieldbus (por exemplo, EtherCAT/CANopen) em modelos avançados. Interfaces de I/O e rotinas de proteção (overcurrent, overtemperature) garantem operação segura.
Para ambientes industriais, é esperado que a placa forneça isolamento galvanico entre sinais de potência e lógica, proteção contra surtos e compatibilidade com normas de EMC/segurança (ex.: IEC/EN 62368-1). Em projetos críticos recomenda-se validar MTBF (tempo médio entre falhas) e exigências de manutenção preventiva para assegurar disponibilidade.
Componentes principais e conceito de operação
Os componentes-chave incluem: microcontrolador de alta performance com motor de interpolação, FPGA ou DSP para processamento determinístico, drivers de potência ou interfaces de comando, entradas de encoder (ABZ, SSI, BiSS) e blocos de I/O digitais/analógicos para sensores e atuadores. Também fazem parte fontes de alimentação com PFC (Power Factor Correction) quando aplicável, e circuitos de proteção (TVS, fusíveis). Esses elementos trabalham em conjunto para criar um loop de controle eficiente.
O fluxo de controle típico é: comando de trajetória pelo PLC/PC → configuração de perfil no firmware → execução e geração de pulsos/saídas analógicas → leitura do encoder → feedback ao controlador para correção via algoritmo PID/servo. Em sistemas multi-eixo há módulos de sincronismo e master clocks para manter fase e relação entre eixos, essenciais em máquinas de embalamento e pick-and-place.
Do ponto de vista elétrico, atenção especial deve ser dada ao aterramento, à separação entre cabos de potência e sinais e à seleção de filtros EMI. Esses cuidados reduzem ruído nos encoders e evitam falsos trips em circuitos de proteção, preservando precisão e confiabilidade.
Principais aplicações e setores atendidos ({KEYWORDS})
A placa é indicada para aplicações que demandam controle preciso e sincronizado de até três eixos, como máquinas de embalagem, sistemas pick-and-place, linhas de montagem, pequenas células CNC e braços robóticos leves. Em utilities e plantas de energia, pode ser usada em posições de válvulas, sistema de válvulas multi-eixo e manipuladores. Em OEMs, serve como subsistema de motion em máquinas especiais.
Setores típicos incluem: manufatura (automotive, eletrônica), embalagem (packaging), farmacêutico (linhas de enchimento), alimentício (dosagem/posicionamento) e automação predial/infraestrutura. A escolha pela placa ICP DAS se justifica quando se busca combinação de robustez industrial, facilidade de integração e suporte técnico para parametrização e diagnóstico remoto.
A compatibilidade com arquiteturas IIoT e protocolos industriais torna a placa apta à Indústria 4.0, permitindo telemetria de performance, coleta de dados para análises de eficiência e manutenção preditiva. Esses recursos transformam dados de movimento em insights operacionais.
Aplicações por setor: manufatura, embalamento, robótica, usinagem
Na manufatura eletrônica a placa habilita cabeçotes de colocação e transportes sincronizados, reduzindo variações de posicionamento e aumentando rendimento. Em linhas de embalamento, permite troca rápida de formatos (format change) e sincronismo entre alimentação, selagem e rotulagem, reduzindo tempo de setup e desperdício.
Na robótica colaborativa leve, a placa controla trajetórias e limites de velocidade, integrando sensores de segurança e zonas de trabalho. Em usinagem/CNC para pequenas máquinas, possibilita interpolação de trajetória e homing seguro, com integração a controladores superiores para execução de G-code ou comandos de alto nível.
Em cada caso, a placa resolve problemas centrais: precisão de posicionamento, repetibilidade de ciclos e sincronismo de múltiplos mecanismos, com ganhos diretos em produtividade e qualidade do produto final.
Benefícios por aplicação (produção, manutenção e operações)
Do ponto de vista de produção, espera-se redução do tempo ciclo, menor variação de processo e aumento da taxa de rendimento (yield). A sincronização multi-eixo reduz retrabalhos por desalinhamento mecânico e melhora o desempenho em linha, especialmente em packaging e montagem automatizada.
Para manutenção, a disponibilidade de diagnósticos embarcados e logs de erros facilita identificação de falhas (ex.: drift de encoder, corrente anômala). Isso reduz MTTR e permite implementar regimes de manutenção preditiva, combinando dados locais com analytics no cloud.
Operacionalmente, a integração com sistemas SCADA/IIoT traz visibilidade de KPIs em tempo real, possibilitando ajustes finos em parâmetros de movimento, otimização de ciclos e resposta rápida a condições anômalas, com impacto direto no OEE.
Especificações técnicas do — tabela de referência ({KEYWORDS})
A tabela abaixo apresenta parâmetros essenciais para avaliação. Observação: valores definitivos devem ser confirmados no datasheet oficial ICP DAS antes da especificação final do projeto.
| Parâmetro | Valor (ex.: Eixos suportados) | Observações |
|---|---|---|
| Eixos suportados | 3 | Controle independente ou coordenado |
| Tipo de motor | Stepper / Servo (via driver externo) | Compatível com drivers step/dir e PWM |
| Tensão de alimentação | Consulte datasheet (ex.: 24–48 VDC) | Fonte com PFC recomendada em ambientes críticos |
| Corrente nominal por eixo | Consulte datasheet (ex.: até 4 A peak) | Depende do driver conectado |
| Resolução/step | Até microstep (ex.: 1/256) | Ajustável via firmware/driver |
| Interface de encoder | Incremental (ABZ), SSI, BiSS | Feedback para controle em malha fechada |
| Protocolos de comunicação | Modbus RTU/TCP, CANopen, EtherCAT (var. por modelo) | Verificar modelo específico |
| I/Os digitais/analógicos | Ex.: 8 DI / 8 DO / 2 AI | Isolamento óptico típico |
| Temperatura de operação | Consulte datasheet (ex.: -20°C a +70°C) | Ambiente industrial |
| Dimensões e montagem | Consulte datasheet | Montagem em painel ou DIN-rail |
| Certificações | IEC/EN 62368-1; EMC conforme EN 61000 | Certificar conforme aplicação |
Reforçando: confirme números exatos e certificações no datasheet ICP DAS e com o representante LRI para garantir conformidade específica do modelo escolhido.
Requisitos de alimentação, ambientes e certificações
As placas geralmente demandam fonte DC estável com corrente de reserva para picos de aceleração. Em instalações industriais, recomenda-se fonte com PFC para reduzir distorção de rede e melhorar eficiência. O consumo total depende de cargas e duty cycle; dimensione a fonte considerando correntes de pico dos drivers.
Ambientes com poeira, umidade e vibração exigem verificações de IP e robustez mecânica. Muitos módulos ICP DAS são projetados para operação contínua em faixa industrial; contudo, para ambientes extremos confirme especificações de temperatura e proteção. Certificações EMC e segurança (ex.: IEC/EN 62368-1) garantem conformidade com requisitos nacionais e internacionais.
Além disso, verificar MTBF informado pelo fabricante ajuda na previsão de disponibilidade e planejamento de manutenção. Para aplicações críticas, validar componentes substituíveis e SLA de suporte técnico é imprescindível.
Interfaces, protocolos e compatibilidade de hardware
As interfaces físicas podem incluir TTL/RS-422/RS-485 para encoders e sinais, portas serials (RS-232/485), Ethernet (10/100/1G) e, em modelos avançados, interfaces fieldbus como EtherCAT ou CANopen. Protocolos suportados comumente: Modbus RTU/TCP, CANopen, EtherCAT, OPC UA (via gateway) e drivers específicos para integração com PLCs.
Ao projetar cabeamento, use cabos trançados e shielded para sinais de encoder e separe cabos de potência. Galvanic isolation entre lógica e potência reduz riscos de loop de terra. Verifique compatibilidade com drivers externos (microstepping) e requisitos de terminadores em linhas de encoder.
Compatibilidade de hardware também envolve suporte a software e APIs. A disponibilidade de bibliotecas e utilitários ICP DAS acelera integração e reduz customização de firmware, proporcionando interoperabilidade com sistemas SCADA e pacotes de motion higher-level.
Importância, benefícios e diferenciais do
Escolher a placa certa impacta diretamente na precisão, repetibilidade e tempo de ciclo da máquina. O uso de um controlador dedicado de motion reduz latência e jitter comparado a soluções puramente baseadas em PLC, oferecendo melhores garantias para aplicações que exigem sincronismo fino e trajetórias complexas.
Do ponto de vista operacional, a padronização de uma família de placas ICP DAS facilita spare parts, integração e curva de aprendizagem da equipe de manutenção. A disponibilidade de drivers, GUI de configuração e documentação técnica contribui para reduzir o TTM (time to market) e custos de comissionamento.
Em termos de ROI, ganho de rendimento, menor retrabalho e redução de paradas não planejadas justificam o investimento. A robustez industrial e o suporte pós-venda são diferenciais que aumentam a previsibilidade de operação em ambientes críticos.
Benefícios técnicos e operacionais
Os benefícios técnicos incluem melhoria na precisão (menor desvio de posição), melhor controle em malha fechada com realimentação contínua e capacidade de interpolação coordenada. Operacionalmente, há redução de setup time em trocas de produto e melhor rastreabilidade dos movimentos para auditoria e certificação de processos.
A capacidade de registrar eventos e telemetria permite implementar manutenção preditiva, reduzindo falhas inesperadas. Além disso, o suporte a múltiplos protocolos facilita integração com arquiteturas existentes, reduzindo necessidade de gateways customizados.
Estes ganhos permitem que equipes de engenharia foquem em otimização de processo ao invés de resolver problemas de integração básica, acelerando a entrega de valor ao negócio.
Diferenciais ICP DAS: robustez, suporte e ecossistema
A ICP DAS possui histórico em soluções industriais com foco em confiabilidade e integração. Diferenciais incluem documentação técnica detalhada, utilitários de configuração, exemplos de código e suporte técnico especializado. Ecossistema de módulos I/O, gateways e software facilita expansão.
A compatibilidade com módulos de aquisição de dados, I/O remotos e gateways IIoT da linha ICP DAS simplifica arquiteturas de monitoramento e controle. Para aplicações que exigem essa robustez, a série placa de controle de movimento 3-eixos da ICP DAS é a solução ideal. Confira as especificações e opções de compra na página de produtos da LRI: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-3-eixos-puso-geral.
Para entender melhor integração com outros componentes ICP e exemplos de aplicação industrial, veja também artigos técnicos no blog da LRI: https://blog.lri.com.br/ e documentação específica de integração IIoT.
Guia prático de instalação e configuração: Como usar a placa de controle de movimento 3-eixos
Antes de iniciar, realize checklist de pré-instalação: verifique tensão e corrente das fontes, confirme compatibilidade dos motores e encoders, tenha à mão ferramenta isolada, e confirme procedimentos de lockout/tagout. Documente firmware e versão de driver para rastreabilidade e compliance. A segurança deve priorizar conformidade com normas aplicáveis ao equipamento e espaço de trabalho.
Na instalação física, monte a placa em painel ou rack conforme especificações, assegure dissipação térmica e mantenha distância entre cabos de potência e sinais. Conecte motores aos drivers conforme polaridade e esquema do fabricante; encoders devem ter terminação correta e, quando aplicável, resistores de terminação para RS-422. Aterramento deve ser único e robusto para evitar loops de terra.
A configuração de firmware envolve instalar drivers, utilitários e atualizar firmware se necessário. Ajuste parâmetros iniciais: passos por mm, ganho PID, limites de velocidade e aceleração. Salve perfis e faça backup externo. Recomenda-se criar um plano de validação pós-configuração, documentando todos os valores.
Preparação e checklist pré-instalação
Confirme lista de materiais: placa, cabos acompanhados, conectores, fontes, drivers e manuais. Verifique se há certificado de conformidade e lista de peças suplicadas para manutenção. Teste equipamentos externos (motores e encoders) isoladamente antes da integração.
Assegure que a sala de controle atende requisitos ambientais (temperatura, umidade), e que há proteção contra sobretensões e filtros EMC quando necessário. Planeje janelas de manutenção e comunicação com áreas de produção para minimizar impacto operacional.
Tenha planos de rollback e imagens de firmware para restaurar rapidamente em caso de falha. Documente todas as conexões com esquemas elétricos atualizados e notas de calibração.
Instalação física e conexões elétricas (passo a passo)
- Desenergize o sistema e aplique lockout/tagout.
- Fixe a placa conforme especificado (painel/DIN-rail), mantendo espaço para circulação de ar.
- Conecte alimentação, observando polaridades e fusíveis; ligue terra robusto.
- Ligue sinais de motor (step/dir) ou saídas PWM aos drivers, e encoders às entradas apropriadas; separe cabos de potência e lógica.
- Aplique terminações e filtros EMI; ligue sistema e monitore correntes iniciais.
Após energização, monitore erros e alarmes e corrija falhas antes de executar movimentações em carga.
Configuração de firmware/software e parâmetros iniciais
Instale softwares e drivers ICP DAS ou utilitários fornecidos. Configure parâmetros básicos: passos por rev/por mm, sentido dos eixos, limites de software (soft limits), limites físicos (hard limits) e limites de corrente. Parametrize rampas de aceleração e desaceleração para evitar overshoot.
Implemente e salve perfis distintos por produto/forma de trabalho para troca rápida. Utilize funções de homing e defina rotas de homing seguras. Faça backup das configurações num repositório central.
Para integração com PLC/SCADA, defina mapa de tags, endereços Modbus/OPC UA e tabelas de diagnóstico. Teste comunicação e latências antes de operação contínua.
Calibração, tuning e validação de desempenho
Realize tuning PID incremental: inicie com ganhos baixos, aplique step tests e incremente proporcional integral derivativo conforme resposta. Use ferramentas de análise (log de posição/erro) para ajustar e minimizar steady-state error e overshoot.
Valide precisão e repetibilidade com testes de posicionamento repetidos e medições com instrumentos (comparador, laser tracker). Documente desvios e estabeleça limites de aceitação conforme especificação do processo.
Implemente rotinas automáticas de homing e verificação de limites antes do ciclo de produção. Registre resultados de calibração para auditoria e rastreabilidade.
Boas práticas de operação e manutenção preventiva
Mantenha firmware atualizado e registros de manutenção. Inspecione cabos e conectores periodicamente, busque sinais de desgaste e substitua antes de falhas críticas. Realize verificações de isolamento e continuidade de terra.
Implemente monitoramento contínuo de parâmetros elétricos (corrente, temperatura) e alarmes para antecipar falhas. Programe trocas de peças com base em MTBF e dados operacionais reais para manutenção preditiva.
Treine equipe de manutenção em procedimentos de segurança, backup de configurações e restauração de firmware para reduzir tempo de parada em eventos.
Integração com sistemas SCADA/IIoT e ({KEYWORDS})
A placa comunica-se com camadas superiores via protocolos industriais e gateways. Para SCADA, as opções típicas são Modbus TCP/RTU e OPC UA; para arquiteturas IIoT, MQTT e integração via gateways Edge entregam telemetria para cloud analytics. Escolha do protocolo depende de latência exigida e recursos de determinismo.
Ao integrar com IIoT, crie um modelo de tags consistente (naming convention), descrevendo posições, erros, estados de operação e KPIs. Use gateways com suporte a segurança (TLS, autenticação) para transmitir dados criptografados ao cloud. Para tarefas críticas de motion, mantenha controle local determinístico e reporte apenas telemetria não crítica ao cloud.
A arquitetura recomendada segue o padrão borda-cloud: placa → PLC/gateway Edge → servidor SCADA/OPC UA → cloud analytics. Assim, latência ultrabaixa é garantida localmente enquanto dados históricos e Machine Learning são processados na nuvem.
Protocolos e arquiteturas de integração recomendadas
- OPC UA: ideal para integração segura e semântica entre dispositivos e SCADA.
- Modbus TCP/RTU: simples e amplamente suportado para leituras/escritas de parâmetros.
- EtherCAT/CANopen: para controlos em tempo real e sincronismo de eixos em topologias determinísticas.
Combine protocolos quando necessário: por exemplo, EtherCAT para motion de alta performance local e OPC UA/ MQTT para telemetria e integração IIoT.
Modelo de arquitetura: da borda ao cloud (exemplo prático)
Exemplo: placa ICP DAS controlando 3 eixos → PLC mestre lendo status via Modbus → gateway Edge coletando logs de movimento e eventos → servidor SCADA em planta para HMI e alarmes → cloud para análise histórica e modelos preditivos. Dados críticos de segurança permanecem locais.
Use políticas de retenção e compressão de dados para otimizar custos de armazenamento e manter histórico de movimento para auditorias e melhoria contínua.
Estratégias para telemetria, alarmes e histórico de movimento
Mapeie tags-chave: posição atual, erro, corrente, temperatura, tempo de ciclo, alarms. Configure thresholds para alarmes e ações automatizadas (stop, reduce speed). Armazene eventos com timestamp para reconstruir sequências de falha.
Implemente retenção escalonada: dados de alta frequência guardados localmente por curto período; resumos e KPIs enviados ao cloud para análise a longo prazo. Essas estratégias suportam manutenção preditiva e otimização de ciclo.
Exemplos práticos de uso do
A seguir três casos práticos que demonstram implementação, validação e resultados esperados. Cada caso exemplifica topologia de integração e métricas a mensurar.
Caso prático A: linha de pick-and-place — requisitos e implementação
Objetivo: reduzir tempo ciclo e aumentar precisão de posicionamento. Topologia: placa 3-eixos comandando cabeça pick-and-place com encoders absolutos, integrando com PLC via Modbus TCP. Parâmetros: aceleração otimizada, homing frequente e diagnósticos de gripper.
Implementação: tuning de PID, uso de perfil S-curve para reduzir vibrações e registro de ciclos. Resultado esperado: menor tempo ciclo (ex.: -15%), aumento de yield e redução de falso-pick.
Caso prático B: máquina de embalagem sincronizada — integração multi-eixo
Objetivo: sincronização entre transportadores e seladora. Solução: placa 3-eixos realizando master-slave entre eixos e sincronismo por encoder, com troca rápida de formatos via perfis salvos. Implementação incluiu ajuste de espacialização e soft limits.
Resultados: redução de tempo de setup, maior repetibilidade e menor desperdício de material em mudanças de formato.
Caso prático C: células de usinagem/CNC — precisão e segurança
Objetivo: trajetórias complexas e segurança de operação. Implementação: placa usada para movimentos auxiliares e indexação, enquanto CNC principal executa trajetórias críticas; integração via OPC UA para monitoramento. Inclui limites de velocidade e rotinas de homing seguro.
Resultados: melhoria na coordenação operacional, redução de riscos de colisão e auditoria de processos.
Métricas de sucesso e KPIs a monitorar
KPIs recomendados: tempo ciclo, desvio de posição (mm), taxa de retrabalho, tempo médio para reparo (MTTR), MTBF, disponibilidade (uptime) e consumo energético por ciclo. Monitore também alarms por tipo e frequência para priorização de ações de manutenção.
Comparações, erros comuns e detalhes técnicos entre e produtos similares ICP DAS
Ao comparar modelos, avalie número de eixos, torque suportado, tipos de motor, latência de comunicação, suporte a protocolos e ecossistema de software. O custo total inclui licença de software, necessidade de drivers externos e serviços de integração.
Erros comuns incluem seleção de motor inadequado (torque insuficiente), má especificação de fonte (correntes de pico não previstas), cabeamento incorreto (sem shield ou sem terminação) e falta de aterramento, resultando em ruído nos encoders. Outro erro é subestimar a necessidade de filtros EMC em ambientes ruidosos.
Para escolher o modelo certo, dimensione com margem de segurança (ex.: 20–30% acima de torque máximo), planeje escalabilidade (mais eixos via módulos) e verifique roadmap do fornecedor para compatibilidade futura.
Tabela comparativa sugerida: vs modelos ICP DAS similares
| Modelo | Eixos | Protocolos | Aplicações recomendadas | Vantagens/limitações |
|---|---|---|---|---|
| Placa 3-eixos (TOPIC) | 3 | Modbus/OPC UA/EtherCAT (var.) | Pick-and-place, packaging, CNC auxiliar | Compacta, integração fácil |
| Modelo X (ICP DAS) | 1–2 | Modbus/CANopen | Indexação simples | Baixo custo, menos recursos |
| Modelo Y (ICP DAS) | 4–8 | EtherCAT | Células complexas multi-eixo | Alta performance, mais complexidade |
Confirme modelos e protocolos no datasheet oficial para evitar surpresas.
Erros comuns na seleção e instalação — como evitar falhas típicas
- Não considerar correntes de pico: sempre dimensionar fontes e fusíveis adequadamente.
- Aterramento inadequado: implemente terra único e pontos de referência estáveis.
- Mal escolha de cabos/terminadores: use cabos blindados e termine linhas de encoder.
- Ignorar atualizações de firmware: mantenha versões compatíveis com ferramentas de integração.
Mitigue riscos com checklists e testes de aceitação em fábrica (FAT).
Recomendações para escolher o modelo certo e escalabilidade futura
Escolha com margem de projeto, verificando possibilidade de expansão via módulos e compatibilidade com gateways IIoT. Prefira modelos com bom suporte a firmware e documentação para reduzir custo de integração. Planeje PoC (prova de conceito) em escala reduzida para validar performance.
Conclusão
Resumo executivo: a placa de controle de movimento 3-eixos da ICP DAS é solução robusta e versátil para aplicações envolvendo sincronismo, precisão e integração IIoT em ambientes industriais. Seus benefícios tangíveis incluem redução de tempo ciclo, maior repetibilidade e facilidade de integração com sistemas SCADA e cloud analytics. Para provas de conceito, recomendamos dimensionar com margens para pico de corrente, validar encoders e realizar testes de homing e tuning.
Próximos passos: solicite o datasheet oficial e uma cotação técnica, realize um teste de bancada e elabore um plano de integração com SCADA/Edge. Para aplicações que exigem essa robustez, a série placa de controle de movimento 3-eixos da ICP DAS é a solução ideal. Confira as especificações e opções de compra aqui: https://www.lri.com.br/aquisicao-de-dados/placa-controle-de-movimento-3-eixos-puso-geral. Para outros componentes e soluções de aquisição de dados, visite: https://www.lri.com.br/aquisicao-de-dados/.
Se tiver dúvidas técnicas ou quiser comentar um caso específico, pergunte abaixo — incentive a interação para que possamos ajudar no dimensionamento e seleção. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
