Introdução
A placa PCIe multifunção ICP DAS é uma solução de aquisição de dados embarcada para aplicações industriais que exigem entrada para célula de carga, alta precisão e controle de movimento em tempo real. Neste artigo técnico apresento arquitetura, blocos funcionais, especificações, instalação, calibração e integração SCADA/IIoT para que engenheiros de automação e integradores determinem rapidamente a adequação da placa aos seus projetos. A otimização para aquisição de dados, latência e sincronização com atuadores torna essa placa uma peça-chave em linhas de produção, ensaios e sistemas de controle closed-loop.
Trata-se de um produto que combina conversores ADC de alta resolução, condicionamento analógico específico para ponte de Wheatstone, I/Os digitais e recursos de motion control integrados via barramento PCIe. Serão discutidos requisitos normativos relevantes (ex.: IEC/EN 62368-1 para segurança eletrotécnica e menções a MTBF, PFC e compatibilidade eletromagnética) e exemplos práticos de projeto para automação, utilities e OEMs. O texto também inclui tabelas de especificação, checklist de instalação, exemplos de código e links técnicos para aprofundamento.
Para garantir utilidade prática, o conteúdo foi escrito com vocabulário técnico direcionado a profissionais de TI industrial, fabricantes e compradores técnicos, e inclui recomendações de projeto, mitigação de ruído e estratégias de integração com OPC UA, Modbus e MQTT. Pergunte ao longo do texto e deixe comentários com seus casos de uso; sua interação ajuda a aprimorar guias aplicáveis ao seu ambiente.
O que é a placa PCIe multifunção ICP DAS — conceito e funções

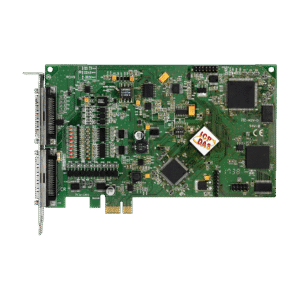

A placa PCIe multifunção ICP DAS é um dispositivo de aquisição de dados em formato PCI Express (x1/x4) que integra blocos para: conversão analógico-digital (ADC) de alta resolução, condicionamento de sinais de célula de carga (ponte de Wheatstone), entradas/saídas digitais isoladas e módulos de motion control com geração de perfis de velocidade/posição. Arquitetura típica: front-end analógico com amplificadores de instrumentação, multiplexador, ADC SAR/ΔΣ, FPGA/FPAA para pré-processamento e interface PCIe para host PC. Essa topologia prioriza baixa latência e sincronização determinística entre canais.
Funcionalmente, os principais elementos incluem: (1) ADCs síncronos multicanal para aquisições simultâneas; (2) condicionadores de sinal com ganho programável e compensação de temperatura; (3) I/Os digitais com isolamento ótico para proteger o host; (4) controladores de movimento com suporte a perfis trapezoidais e S-curve e encoder inputs para retroalimentação. Esses blocos permitem aquisição de sinais de tensão/mV de células de carga, controle de atuadores e sincronização com sistemas de aquisição em tempo real.
Em termos de desempenho, a placa costuma oferecer resoluções de 16 a 24 bits, SNR elevado e taxa de amostragem configurável até centenas de kS/s por canal (dependendo do modelo). Parâmetros como drift térmico, linearidade e certificações EMC são críticos; é recomendável avaliar MTBF fornecido pelo fabricante e requisitos de segurança elétrica (p.ex., compliance com IEC/EN 62368-1) para aplicações industriais críticas.
Principais aplicações e setores atendidos | placa PCIe multifunção ICP DAS, entrada célula de carga, alta precisão, controle de movimento
A placa atende segmentos que exigem medição de força/pressão e controle sincronizado, como pesagem industrial, linhas de embalamento, máquinas de ensaio material, prensas e equipamentos de dosagem. Em pesagem dinâmica, a combinação de alta resolução ADC e sincronização de I/O permite filtrar vibrações e obter leituras repetíveis, essenciais em conformidade com requisitos de qualidade. Em ensaios destrutivos, a alta taxa de amostragem e sincronismo com atuadores garantem captura de eventos críticos durante ruptura.
Setores como utilities e energia usam a placa para monitoramento de cargas e testes de componentes, onde a medição precisa de corrente/força permite avaliar desempenho de equipamentos. Em aplicações IIoT e Indústria 4.0 a placa funciona como edge device para pré-processamento de sinais, compressão e envio de séries temporais por MQTT/OPC UA para plataformas analíticas. OEMs se beneficiam do encapsulamento PCIe para integração direta em servidores de controle ou estações de teste automatizadas.
Casos de uso por setor (exemplos rápidos): pesagem em linhas de produção (controle de distribuição), bancada de teste de materiais (ensaios de tração/compressão), controle de prensa em montagem automotiva (sincronização força/posição). A versatilidade das I/Os digitais e do motion control incorporado facilita implementar laços fechados com latência curta, importante em aplicações where determinismo é requerido.
Benefícios, importância e diferenciais do produto
O principal benefício é a precisão e repetibilidade nas medições de força, obtida por ADCs de alta resolução e condicionamento dedicado para células de carga. Isso reduz incerteza metrológica e facilita certificações internas de processo. A presença de motion control integrado elimina latências de comunicação entre controlador e aquisição, permitindo loops em níveis de milissegundos. Em termos econômicos, consolida múltiplas funções em uma única placa, reduzindo BOM e simplificando manutenção.
Diferenciais técnicos incluem isolamento galvânico nas entradas, ganho programável por canal, filtros anti-aliasing embutidos e suporte a sincronização por hardware (trigger externo, clock compartilhado). Comparado a soluções baseadas em DAQ USB, o barramento PCIe oferece maior largura de banda, menor jitter e melhor determinismo — fatores críticos em aplicações de controle de movimento e pesagem dinâmica. A placa também suporta software/SDK robusto para integração industrial, com exemplos em C/C++ e Python.
Do ponto de vista de conformidade, considere requisitos como proteção contra surtos e compatibilidade EMC; a escolha por fontes com PFC (Power Factor Correction) e designs que atendam IEC/EN 62368-1 e EMC reduz risco de falhas em ambientes industriais. Avalie MTBF e contratos de suporte para operações 24/7 em utilities.
Especificações técnicas detalhadas (tabela recomendada)
A tabela abaixo resume os principais parâmetros que engenheiros precisam comparar rapidamente antes da seleção.
| Item | Especificação | Unidade | Observações |
|---|---|---|---|
| Tipo de entrada | Célula de carga (ponte) / tensão | mV/V / V | Condicionador com ganho programável |
| Canais analógicos (nº) | 4–16 | canais | Modelos variam conforme SKU |
| Resolução ADC | 16–24 | bits | ΔΣ ou SAR dependendo do modelo |
| Faixa de tensão/célula | ±3 mV/V até ±30 mV/V | mV/V | Suporta excitação de 5/10 V |
| Precisão | ±(0.01–0.05) % FS | %FS | Inclui linearidade e hysteresis |
| Taxa de amostragem | 1–500 | kS/s por canal | Depende do modo de operação |
| SNR | 90–120 | dB | Especificado por faixa de ganho |
| Interfaces | PCIe x1/x4, I/O digitais isoladas, encoder | — | TTL/RS422 opcionais |
| Protocolo | Driver / SDK / OPC UA (via gateway) | — | Integração direta via API |
| Software/SDK | C/C++, Python, LabVIEW | — | Exemplo de código disponível |
| Temperatura de operação | 0–55 | °C | Versões com -40–85°C sob consulta |
| Alimentação | Via slot PCIe / opcional 12 V | V | Recomenda-se PFC na fonte do host |
| Dimensões | Formato padrão PCIe | mm | Perfil compatível com servidores industriais |
| Certificações | EMC, IEC/EN 62368-1 | — | Consulte ficha técnica do modelo |
Guia prático de instalação física e elétrica (Como instalar o placa PCIe multifunção ICP DAS)
A instalação física inicia com a seleção do chassi/host compatível com PCIe. Garanta que o slot físico (x1/x4) esteja livre, que a fonte de alimentação do host possua capacidade e PFC para cargas sensíveis e que o sistema opere dentro das faixas térmicas informadas. Remova cargas eletrostáticas usando ESD strap; conecte a placa firmemente e aplique parafusos de retenção para evitar movimentos mecânicos.
Para aterramento e blindagem, conecte o chassi à terra funcional do local e utilize cabos trançados e blindados para células de carga, com estrela de aterramento se possível para minimizar loops de terra. Isoladores galvânicos nas entradas digitais reduzem risco de transientes e ground loops. Se houver fontes de alta potência próximas (motores, inversores), mantenha cabeamento de potência separado e use filtros EMI recomendados pelo fabricante.
Por fim, realize verificações de integridade após montagem: verifique continuidade de excitação e sinais da ponte de Wheatstone com multímetro, confirme presença do dispositivo no gerenciador do sistema (drivers instalados) e execute autotestes de hardware via utilitário do fabricante antes de conectar cargas e iniciar calibrações.
Preparação do ambiente e checklist pré-instalação
- Ferramentas: chave Phillips, strap ESD, multímetro, osciloscópio.
- Cabos: par trançado blindado para células de carga, cabos de encoder, cabos de alimentação.
- Verificações: espaço físico no rack, capacidade de ventilação, fonte com PFC, políticas de segurança.
Faça testes de ruído de bancada com carga simulada antes da instalação final e planeje janelas de parada para troca em ambientes de produção.
Conexão das células de carga e condicionamento de sinal
Ao conectar células de carga, observe polaridade e referência de excitação (VEXC). Use cabo com 4–6 condutores conforme a ponte (EX+, EX-, SIG+, SIG-, SHIELD). Ajuste ganho no condicionador para alcançar faixa útil do ADC evitando saturação. Considere filtros analógicos anti-aliasing e filtros digitais no FPGA para reduzir ruído e aliasing.
Compensação de temperatura é importante: muitas células requerem curva de compensação; armazene coeficientes e aplique correção via software/SDK. Em instalações críticas, calibração in-situ com pesos rastreáveis (massa padrão) é obrigatória para garantir conformidade metrológica.
Configuração de software e calibração (Como configurar/usar)
O procedimento inicial de software envolve instalação de drivers PCIe fornecidos pela ICP DAS e bibliotecas SDK (C/C++, Python). Utilize utilitários de diagnóstico para verificar canais, ganho e status de isolamento. Active logs de comunicação e configure triggers de hardware se a aplicação exigir sincronismo absoluto entre canais e motion control.
Calibração típica em 5 passos: (1) montar célula sem carga e realizar medida de zero (tare); (2) aplicar massa padrão conhecida e registrar leitura; (3) repetir para pelo menos dois pontos para verificar linearidade; (4) calcular fator de escala (mV->kg ou N) e armazenar em EEPROM da placa ou no software; (5) verificar drift térmico com variação de temperatura e aplicar compensação. Esses procedimentos garantem rastreabilidade e reprodutibilidade.
Ajuste de filtros digitais (média, FIR, IIR) e tempo de aquisição deve considerar trade-off entre latência e ruído. Em sistemas com motion control integrado, sincronize eventos de leitura com sinais de comando usando triggers por hardware para obter determinismo.
Drivers, utilitários e amostras de código placa PCIe multifunção ICP DAS, entrada célula de carga, alta precisão, controle de movimento
Os drivers suportam Windows e Linux; as bibliotecas incluem API C/C++ e wrappers Python (p.ex., pyICP). Trechos de código típicos: inicialização do dispositivo, configuração de ganho, leitura em polling e callback para triggers de hardware. Exemplos:
- C/C++: Inicializar PCIe, configurar canais, configurar DMA e iniciar aquisição.
- Python: utilizar binding para ler buffers, aplicar fator de escala e gravar em CSV/DB.
Consulte exemplos no SDK para implementar calibração automatizada, geração de perfil de movimento e sincronização entre leitura e comando de atuador.
Procedimento de calibração passo a passo
- Zeragem (tare) sem carga e gravação do offset.
- Aplicar massa padrão conhecida (p.ex., 10 kg) e registrar mV.
- Calcular ganho: ganho = (valor_massa)/(valor_mV).
- Validar em pelo menos 2 pontos adicionais para linearidade.
- Salvar parâmetros e executar teste de validação (compare com massa padrão).
Registre relatórios de calibração e mantenha rastreabilidade conforme políticas QA/ISO.
Controle de movimento integrado — como implementar rotinas de motion control
O módulo de motion control oferece geração de perfis, captura de encoder e posicionamento com realimentação. Arquitetura típica: FPGA para controle em tempo determinístico, comandos do host via PCIe para ajustar parâmetros de perfil (velocidade, aceleração) e sinais de I/O para drive de motor. Use malha PID externa/interna conforme necessidade de performance e estabilidade.
Para implementar rotinas, programe perfis trapezoidais ou S-curve no SDK e configure feedback por encoder incremental/absoluto. Sincronize eventos de leitura de célula de carga com pontos de referência do movimento (index pulses) para medições em pontos críticos do ciclo. Garanta que limites de segurança e soft-limits estejam configurados para prevenir colisões.
A integração simplifica laços onde força e posição devem ser correlacionadas (ex.: pressão de prensagem controlada por força). Em aplicações críticas, faça tuning de PID com análise de resposta em frequência para garantir estabilidade e resposta adequada.
Exemplo prático: sincronização entre pesagem e atuadores
Cenário: controle de dosagem em linha com balança integrada. Configure trigger por encoder para iniciar leitura assim que o produto atingir posição X. Utilize FIFO de amostras para armazenar dados de massa durante movimento e calcule média ponderada para decisão de corte. Ajuste filtros para eliminar artefatos de vibração.
Esse roteiro técnico requer configuração de triggers no SDK, verificação de latência fim-a-fim e validação com massas padrão em condições operacionais reais. Documente tolerâncias e limites operacionais para auditoria.
Integração com sistemas SCADA/IIoT e protocolos industriais | placa PCIe multifunção ICP DAS, aquisição de dados
A integração com SCADA pode ser feita via gateway ou processo no host que expõe dados por Modbus TCP, OPC UA ou MQTT. Para baixa latência e alta confiabilidade, prefira mapear tags críticos diretamente via OPC UA em servidores industriais. Para arquiteturas IIoT, execute pré-processamento (filtros, compressão, inferência simples) no host e publique eventos por MQTT para plataforma cloud.
Protocolos suportados: Modbus TCP/RTU (via gateway), OPC UA (servidor local ou gateway), MQTT para telemetria. Estratégias de integração incluem mapeamento de tags, uso de timestamps sincronizados (NTP/PTP) e implementação de buffering local para garantir continuidade em perda temporária de conectividade. Segurança: TLS para MQTT/OPC UA, autenticação mútua e políticas de firewall.
Utilize edge computing para reduzir volume de dados enviado à nuvem e implemente modelos de anomalia para detectar drift ou falhas de célula de carga. A conexão com plataformas MES/ERP permite rastreabilidade de lotes baseada em medições em tempo real.
Protocolos suportados (Modbus, OPC UA, MQTT) e estratégias de integração
- Modbus: ideal para integração com CLPs legados.
- OPC UA: indicado para sistemas SCADA modernos com requisitos de segurança.
- MQTT: eficiente para telemetria IIoT e analytics na nuvem.
Mapeie tags críticos, utilize QoS adequado (MQTT) e implemente reconciliação de dados após perda de conexão.
Gateway, edge computing e envio para plataformas IIoT
Implemente um serviço de borda que agregue leituras, aplique calibração e envie pacotes compactos com metadados. Para análise avançada, envie séries temporais com downsampling adaptativo e eventos anômalos com full-window. Adoção de PTP (Precision Time Protocol) melhora correlação temporal entre sensores distribuídos.
Exemplos práticos de uso (casos de aplicação)
Caso 1 — Pesagem dinâmica em linha de produção: implemente filtros digitais adaptativos, sincronize leitura com encoder da esteira e ajuste ganho com calibração em linha. Métricas de sucesso: redução do desvio padrão da amostra em X% e aumento da produtividade.
Caso 2 — Controle de força em ensaios destrutivos: configure amostragem alta (≥100 kS/s) em eventos críticos, sincronize aquisição com acionamento hidráulico e armazene dados brutos para análise pós-processo. Parâmetros de interesse: pico de força, energia absorvida e deslocamento.
Templates de projeto: I/O map, roteiro de calibração, relatório de validação e checklist de testes funcionais disponíveis para adaptar em PDCA de implementação.
Comparação técnica com outros produtos ICP DAS e produtos similares
Compare resolução, canais, presença de motion control e interfaces. Produtos concorrentes podem oferecer maior número de canais ou formatos externos (EtherCAT, USB), porém o diferencial do formato PCIe está no determinismo e largura de banda para aplicações integradas em PC industriais. Utilize tabela comparativa para avaliar trade-offs de custo vs desempenho.
Tabela comparativa recomendada (exemplo de colunas): Modelo | Resolução | Canais Analógicos | Motion Control | Interface | Aplicação Ideal | Preço Indicativo.
Erros comuns, troubleshooting e manutenção
Erros frequentes: ruído por cabos não blindados, drift por falta de compensação térmica, perda de comunicação por drivers desatualizados. Diagnósticos rápidos: verificar sinais no osciloscópio, checar logs do driver, testar com massa padrão e isolar ground loops. Plano de manutenção: calibração periódica, verificação de conexões e testes de integridade a cada mudança de lote/ambiente.
Checklist de troubleshooting passo a passo:
- Confirmar alimentação e presença do dispositivo no sistema.
- Verificar integridade da ponte com multímetro.
- Checar configurações de ganho e filtros no SDK.
- Isolar ruído: desconectar cargas próximas e re-testar.
- Atualizar firmware/drivers e validar novamente.
Limitações, riscos e recomendações de projeto
Limitações típicas: faixa máxima de excitação da célula, sensibilidade a EMI, temperatura operacional restrita. Riscos incluem saturação do ADC, danos por picos de tensão e degradação de sensores sem manutenção. Recomendações: use filtros, proteção transiente (TVS), aterramento adequado e escolha de cápsulas/ células de carga com faixa e Creep compatíveis.
Planeje redundância crítica em aplicações de utilities e especifique SLA com fornecedor. Para ambientes agressivos, considere versões com conformal coating e ratings de temperatura estendida.
Conclusão
A placa PCIe multifunção ICP DAS entrega uma combinação poderosa de aquisição de dados de alta precisão, condicionamento de sinais para células de carga e motion control, adequada para aplicações industriais exigentes em pesagem, ensaios e automação. Sua integração via PCIe garante determinismo e largura de banda, enquanto o SDK e protocolos industriais facilitam integração em SCADA/IIoT. Para aplicações que exigem essa robustez, a série placa PCIe multifunção ICP DAS da ICP Das é a solução ideal. Confira as especificações e solicite avaliação técnica: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-multifuncao-entrada-celula-de-carga-alta-precisao-controle-de-movimento
Se quiser explorar implementações específicas ou receber templates de calibração, comente abaixo com seu caso de uso ou entre em contato para uma consultoria técnica personalizada. Para leituras complementares sobre integração IIoT e fontes industriais, veja também: https://blog.lri.com.br/boas-praticas-de-aterramento/ e https://blog.lri.com.br/como-escolher-fonte-de-alimentacao-industrial.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
