Introdução

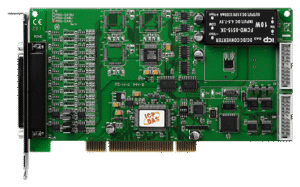

A Placa PCI Universal 4 Saídas Analógica Isolada da ICP DAS é uma solução de aquisição de sinais projetada para aplicações industriais que exigem saídas analógicas precisas, isoladas galvanicamente e integráveis em sistemas PC-based. Nesta análise técnica abordaremos suas funções básicas, cenários típicos de uso e aspectos de conformidade com normas industriais como IEC 61000 (EMC), IEC 60664 (isolamento) e recomendações de design que aumentam o MTBF. A palavra-chave principal e termos secundários foram integrados desde já para otimizar descoberta e compreensão: Placa PCI Universal 4 Saídas Analógica Isolada, placa PCI 4 saídas, saídas analógicas isoladas, aquisição de dados e IIoT.
A placa fornece quatro canais de saída analógica compatíveis com tensão e/ou corrente, com isolamento entre o barramento PCI e as saídas para evitar loops de terra e proteger sistemas sensíveis. Em automação e instrumentação, isso resolve problemas comuns como ruído por aterramento, interferência EMI e necessidade de multiplexação de sinais analógicos em racks de teste. Use-a quando a arquitetura exigir que um PC industrial controle atuadores analógicos, gerencie bancos de cargas em bancada de teste ou gere sinais de referência para PLCs/RTUs.
Analogamente a um tradutor que converte intenções em sinais físicos, a Placa PCI transforma comandos digitais do PC em saídas analógicas robustas, mantendo integridade elétrica em ambientes industriais. Em termos práticos, ela é indicada tanto para ambientes laboratoriais quanto para planta, quando a baixa latência, repetibilidade e conformidade com normas EMC são requisitos. A seguir exploramos aplicações, especificações e guias práticos para instalação, integração e operação.
Principais aplicações e setores atendidos
A Placa PCI Universal 4 Saídas Analógica Isolada é amplamente utilizada em controle de malha analógica, emulator de sensores, testes automatizados e instrumentação de bancada. Em controle de processos, atua como elemento gerador de sinais para válvulas e inversores; em testes laboratoriais, reproduz curvas de sensores; em automação predial, alimenta atuadores analógicos do sistema BMS. A natureza isolada permite uso confiável próximo a fontes de ruído.
Setores beneficiados incluem indústria automotiva (testes de ECU e bancadas de ensaio), alimentícia (controle de dosagem), química (controle de pH e dosadores), energia (simulação de sinais analógicos para proteção e controle) e manufatura em geral. OEMs a incorporam em racks de controle para oferecer I/O analógica certificada no equipamento final. Em P&D, a precisão e a repetibilidade facilitam caracterização de sensores e desenvolvimento de algoritmos de controle.
Do ponto de vista IIoT/Indústria 4.0, a placa é ideal para edge-computing embarcado em PCs industriais que pré-processam sinais analógicos antes de enviar telemetria para a nuvem. Sua isolação ajuda a garantir integridade dos dados em arquiteturas distribuídas, reduzindo retrabalhos e tempo de downtime. Para leituras complementares sobre integração, consulte artigos técnicos do blog da LRI: https://blog.lri.com.br/analise-detalhada-e-tecnica-dos-protocolos-como-ethercat-modbus-profibus-profinet-e-ethernet-ip e https://blog.lri.com.br/iiot-na-industria.
Especificações técnicas Placa PCI Universal 4 Saídas Analógica Isolada — tabela de referência
Tabela: parâmetros elétricos e de desempenho
| Parâmetro | Valor típico / Observação |
|---|---|
| Canais | 4 saídas analógicas independentes |
| Tipo de saída | Tensão (±10 V) e/ou Corrente (0–20 mA ou 4–20 mA) — conforme modelo |
| Faixa | ±10 V / 0–20 mA (selecionável) |
| Resolução | 16 bits (tipicamente) |
| Precisão (erro total) | ±0,05% FS a 25 °C (ver datasheet para variantes) |
| Linearidade | ±0,01% FS (típico) |
| Taxa de atualização | Até 10 kS/s por canal (dependendo do driver e do barramento) |
Esses valores representam parâmetros comuns para placas PCI com isolamento; recomenda-se verificar o datasheet do modelo específico ICP DAS para confirmações de precisão, drift térmico e tolerâncias. Em aplicações críticas, calibração in loco com padrões rastreáveis é aconselhada. Conceitos como PFC não se aplicam diretamente às I/Os, mas atenção ao design de fonte do PC industrial pode reduzir ruído na saída.
MTBF estimado e confiabilidade dependem das condições de operação; placas industriais tipicamente apresentam MTBF na faixa de 50k–200k horas. Para ambientes sujeitos a alta interferência, certifique-se de compatibilidade com IEC 61000-6-2/6-4 (imunidade e emissão industrial).
Tabela: isolamento e características mecânicas
| Parâmetro | Valor / Observação |
|---|---|
| Isolamento galvânico | Saídas ↔ PCI: 2500 Vrms (típico) |
| Tensão de isolamento | Conforme IEC 60664 (ver modelo) |
| Alimentação | Fornecida pelo slot PCI (+5V/+12V conforme padrão) |
| Consumo | Tipicamente < 2 W (depende do carregamento das saídas) |
| Fator de temperatura (deriva) | ±(50–100) ppm/°C (varia por modelo) |
| Dimensões | Formato PCI full-height/half-height — consulte ficha |
| Montagem | Slot PCI em chassis, fixação por parafuso no bracket |
Isolamento galvânico ajuda a prevenir loop de terra e protege equipamento sensível; recomenda-se seguir a norma IEC 60664 para coordenação de isolamento. Em termos mecânicos, a placa segue padrão PCI, o que facilita substituição e integração em PCs industriais padrão.
Tabela: compatibilidade e software/driver
| Parâmetro | Valor / Observação |
|---|---|
| Drivers suportados | Windows 7/10/11 (x86/x64), Linux (kernel modules) — verificar versão |
| Bibliotecas / API | SDK C/C++, .NET, LabVIEW drivers, bindings Python (via wrapper) |
| Ferramentas | Utilitário de configuração ICP DAS, exemplos em C/C++ e LabVIEW |
| Protocolos | Comunicação local via driver PCI; exposição a SCADA via OPC/OPC UA/Modbus via gateway |
| Suporte | Documentação, exemplos e suporte técnico ICP DAS / LRI |
Para integração com SCADA, recomenda-se empacotar a exposição das saídas através de um driver/serviço que transforme chamadas do SCADA em writes seguros para os registradores da placa. Verifique compatibilidade do driver com o kernel Linux ou a versão do Windows para evitar incompatibilidades que causem travamentos ou latência.
Importância, benefícios e diferenciais do produto
A presença de isolamento galvânico entre o barramento do PC e os canais analógicos reduz riscos de loops de terra, protege entradas/saídas periféricas e aumenta a segurança elétrica do conjunto. Em ambientes industriais com grandes motores e inversores, isso se traduz em redução de erros de medição e aumento de disponibilidade. Em comparação com soluções não isoladas, os ganhos em confiabilidade são mensuráveis pela redução de eventos de falha.
A precisão e a estabilidade térmica (baixo drift) permitem utilizar a placa em malhas de controle críticas, garantindo repetibilidade de ensaios e controlos PID estáveis. A robustez EMI/EMS (com conformidade a IEC 61000) aumenta a imunidade a interferências, reduzindo falsos sinais. A possibilidade de saída tanto em tensão quanto em corrente torna a placa versátil para acionar transdutores, controladores e dispositivos analógicos industriais.
Diferenciais práticos incluem facilidade de integração via SDKs, compatibilidade com ferramentas como LabVIEW e APIs C#, e menor custo total de propriedade frente a soluções distribuídas quando a densidade de I/O em um PC é desejada. Em aplicações modulares ou remotas, a escolha deve considerar distância elétrica e requisitos de isolamento; aqui a placa brilha quando o PC está próximo ao processo e espaço rack é disponível.
Guia prático e aplicação: como instalar e configurar Placa PCI Universal 4 Saídas Analógica Isolada
Pré-requisitos e checklist antes da instalação
- Verifique compatibilidade do slot PCI (legacy PCI vs PCIe) e se a placa é compatível com o seu chassis; alguns modelos são PCI clássicos.
- Confirme versão do sistema operacional e disponibilidade de drivers no site do fabricante; baixe SDK e utilitários antes da instalação.
- Prepare ferramentas: multímetro calibrado, osciloscópio, cabos blindados para sinais analógicos, etiquetas para identificação de canais e documentação de segurança (LD/ESD).
Além disso, confirme políticas de aterramento do painel e segregação de sinais de potência e instrumentação. Tenha em mãos tabelas de pinout e uma planilha de mapeamento de canais para evitar erros de cabeamento. Em instalações críticas, agende janela de parada e mantenha backup de configuração do sistema.
Por fim, verifique requisitos ambientais (temperatura, umidade, vibração) e normas aplicáveis ao projeto (p. ex., certificações EMC conforme local de instalação) para garantir que as condições atendem especificações da placa.
Passo a passo de instalação física
1) Desligue o computador industrial e desconecte alimentação conforme normas de segurança.
2) Insira a placa no slot PCI adequado; fixe o bracket com parafuso para evitar deslocamento por vibração.
3) Conecte cabos de saída analógica com bornes ou conectores blindados; utilize resistores de carga quando necessário para sinais de corrente.
Proteja as conexões com fita e rotule cada cabo com identificação do canal. Separe cabos de potência e instrumentação para minimizar acoplamento capacitivo e cuide da rota de aterramento para evitar loops. Ao finalizar, coloque o chassis de volta e reconecte a alimentação.
Configuração de software e calibração inicial
Instale drivers e SDK conforme instruções do fabricante; em Windows, execute o instalador de driver e reinicie. Em Linux, carregue o módulo kernel e verifique /dev ou /proc para device nodes. Utilize utilitários fornecidos para mapear canais e testar saídas em modo manual.
Realize calibração inicial: aplique referência e meça saída com multímetro e/ou osciloscópio; ajuste offset e ganho via utilitário ou APIs. Documente coeficientes de calibração e grave em sistema de gerenciamento para rastreabilidade. Se possível, use padrões rastreáveis para calibração (calibrador de tensão/corrente).
Procedimentos de testes e validação
Execute testes manuais para cada canal: sweep de 0% → 100% e verifique lineares e overshoot. Em seguida, rode testes automatizados via scripts (Python/C++) para gerar sinais padrão e logar medições. Compare resultados com especificações de precisão e drift térmico.
Realize testes de imunidade EMI (se aplicável) e verificação de isolamento (teste de tensão DC entre saídas e chassis conforme IEC 60664). Mantenha registros de teste para auditoria e certificação. Em ambientes críticos, implemente testes periódicos automatizados.
Integração com sistemas SCADA/IIoT e Placa PCI Universal 4 Saídas Analógica Isolada
Para integrar a Placa PCI Universal 4 Saídas Analógica Isolada com SCADA, recomenda-se encapsular o acesso à placa via um serviço local (daemon) que exponha as saídas como tags OPC/OPC UA ou via gateway Modbus/TCP. Esse serviço atua como camada de abstração, controlando concorrência e mantendo logs de ação para auditoria. Em arquiteturas IIoT, um edge gateway pode traduzir comandos SCADA em writes seguros ao driver da placa.
Drivers e SDKs fornecem funções de leitura/escrita por canal; ao expor esses canais ao SCADA, utilize uma camada de buffer e verificação de estados para evitar writes indesejados que possam causar oscilações na malha de controle. Para sistemas que demandam certificações, considere wrappers que implementem segurança (autenticação, TLS) e políticas de rate-limiting.
Na prática, uma arquitetura robusta inclui: daemon local com API REST/OPC UA → gateway IIoT (MQTT Bridge) → Broker/SCADA/Historian. Para exemplos de mapeamento e padrões de integração, consulte artigos do blog LRI sobre IIoT. Para aplicações que exigem essa robustez, a série Placa PCI Universal 4 Saídas Analógica Isolada da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-4-saidas-analogica-isolada
Drivers, SDKs e APIs recomendados
Utilize SDK oficial ICP DAS para operações de baixa latência e drivers certificados para seu SO. Para exposição a SCADA, opte por OPC DA/UA servers estáveis ou serviços REST seguros que façam o bridge. Em ambientes Linux, inclua wrappers Python para automação de testes e scripts de integração.
Implemente testes unitários e de integração que validem comportamento de fall-back em caso de comunicação perdida. Bibliotecas para .NET e LabVIEW facilitam a integração em bancos de controle e bancadas de teste. Documente versões exatas de driver para gerenciamento de mudanças.
Estratégias de comunicação: OPC, Modbus, MQTT e gateways IIoT
- OPC/OPC UA para SCADA tradicional, garantindo modelo de dados e historização.
- Modbus/TCP ou Modbus RTU (via gateway) para compatibilidade com RTUs e PLCs.
- MQTT para telemetria IIoT, usando gateway local que converta tags para tópicos com QoS adequado.
Projete tópicos e tags pensando em granularidade e taxa de amostragem; use compressão e buffering para reduzir latência percebida. Em arquiteturas críticas, implemente confirmação de escrita e logs transacionais.
Segurança, latência e práticas de arquitetura
Segurança: restrinja acesso ao driver por ACLs, use TLS entre gateways e brokers, e autenticação mútua sempre que possível. Latência: mantenha amostragem determinística no daemon local; evite que SCADA faça writes diretos de alta frequência. Buffering: use filas circulares e mecanismos de debounce para evitar flutuações rápidas.
Monitore métricas de saúde do driver e latência end-to-end. Estabeleça SLAs para tempos de atualização e planos de mitigação (failover para modo manual) em caso de degradação.
Exemplos práticos de uso e estudos de caso
Caso 1: Controle de malha analógica em linha de produção
Num sistema de dosagem, a placa gera sinal de controle para válvula analógica (0–20 mA) a partir de algoritmo PID executado no PC. A isolação previne ruído da alimentação de motores. O resultado é melhoria na consistência da dosagem e redução de rejeitos. Meça tempo de resposta, overshoot e estabilidade antes/depois para quantificar ganhos.
Documente mapeamento de canais e parâmetros PID, bem como os testes de integração com PLCs e alarmes. Em retrofit, a placa permitiu substituir uma E/S obsoleta sem alteração da lógica PLC.
Caso 2: Aquisição de sinais para bancada de testes (P&D)
Em P&D, quatro canais geram formas de onda para estimular sensores enquanto outro equipamento registra resposta. Scripts Python automatizam sequências de teste, calibragens e geração de relatórios. A precisão e repetibilidade reduziram o tempo de caracterização do sensor em 30%.
Essa configuração facilita testes paramétricos e comparação entre lotes, integrando com ferramentas de análise no PC.
Caso 3: Monitoramento de campo com gateway IIoT
Em aplicação remota, a Placa PCI no computador local gera sinais de referência e um gateway IIoT publica comandos e leituras em MQTT para o cloud. O gateway implementa segurança e fallback local para manter operação em caso de perda de conectividade. Analytics na nuvem identifica deriva de sensores e dispara manutenção preditiva.
Esse cenário utiliza os benefícios da placa para garantir controles locais estáveis, enquanto a nuvem fornece insights de longo prazo.
Comparação técnica com produtos similares da ICP DAS
Critérios de comparação: canais, isolamento, precisão e suporte
Compare por:
- Número de canais (densidade vs granularidade)
- Tipo de isolamento (tensão isolação e separação de terra)
- Precisão e resolução (bits e erro total)
- Suporte a drivers e ferramentas (LabVIEW, .NET, Linux)
- Custos de integração e manutenção
Uma matriz objetiva ajuda a selecionar a placa correta segundo requisitos de projeto: se precisar de maior distância física entre I/O e PC, soluções remotas (modulares) podem ser melhores; para alta densidade local, a placa PCI é ideal.
Quando escolher esta placa vs outras soluções modulares ou remotas
Escolha a placa PCI quando o PC estiver fisicamente próximo ao processo, quando a latência deve ser mínima e quando custos por canal devem ser otimizados em racks. Opte por módulos remotos isolados via fieldbus quando I/Os estiverem dispersos ou sujeitos a ambientes severos onde a distância elétrica é crítica.
Considere também manutenção e escalabilidade: placas PCI exigem acesso físico ao chassis para manutenção, enquanto módulos remotos podem ser hot-swapped em alguns barramentos.
Erros comuns, detalhes técnicos e como evitá-los
Erros de instalação e aterramento
Sintomas: sinais erráticos, offset, ruído. Causas: loop de terra, cabos não blindados ou aterramento inadequado. Correções: use aterramento único (star ground), cabos blindados com malha aterrada em extremidade adequada e mantenha separação de cabos de potência.
Verifique também se o slot PCI fornece alimentação estável; flutuações na alimentação do PC podem afetar acurácia. Em caso de ruído persistente, considere filtros LC ou alimentação dedicada para o PC.
Falhas de configuração de software e mapeamento de canais
Sintomas: valores trocados entre canais, writes sem efeito. Causas: mapeamento incorreto, drivers incompatíveis ou versões erradas do SDK. Correções: valide pinout, use ferramentas de diagnóstico do fabricante, mantenha logs e versão controlada do driver.
Sempre teste cada canal isoladamente e documente o mapeamento em planilha que acompanhe a instalação.
Manutenção preventiva e verificação periódica
Implemente testes periódicos: sweep de canais, verificação de isolamento e inspeção visual de conectores. Mantenha registros e tendências de drift para prever recalibração. Substitua componentes mecânicos (conectores, bornes) conforme desgaste detectado.
Planeje janela de manutenção e backups de firmware/drivers para rápida restauração.
Seleção, escalabilidade e ROI técnico
Para seleção, comece por requisitos: número de canais, taxa de atualização, precisão, ambiente e distância entre PC e processo. Calcule custo por canal e compare com módulos remotos e I/O distribuído; inclua custos de cabeamento, racks e manutenção.
Escalabilidade: se previsão de expansão é alta, avalie clusters de placas ou combinação com módulos remotos. O ROI técnico deve incluir redução de downtime (menos falhas por loops de terra), ganho de qualidade do processo e redução de retrabalhos. Simule cenários com TCO (3–5 anos) para justificar investimento.
Considere também custos intangíveis como tempo de integração e suporte. A integração eficiente com SCADA/IIoT tende a acelerar retorno via analytics e manutenção preditiva.
Conclusão
A Placa PCI Universal 4 Saídas Analógica Isolada da ICP DAS é uma solução técnica madura para aplicações industriais que exigem saídas analógicas precisas, isolamento galvânico e fácil integração em arquiteturas PC-based e IIoT. Ao seguir práticas de instalação, calibração e integração descritas aqui — incluindo conformidade com normas IEC relevantes — engenheiros e integradores conseguem reduzir riscos elétricos, melhorar qualidade de controle e acelerar o time-to-market. Para aplicações que exigem essa robustez, a série Placa PCI Universal 4 Saídas Analógica Isolada da ICP Das é a solução ideal. Confira as especificações e solicite suporte: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-4-saidas-analogica-isolada
Entre em contato / Solicite cotação informando número de canais, faixa de sinal e ambiente operacional para agilizar atendimento. Comente abaixo suas dúvidas técnicas ou experiência de aplicação — iremos responder com recomendações práticas e exemplos de configuração.
