Introdução
A placa PCI universal 64 saídas digitais isoladas (source PNP) da ICP DAS é uma solução de aquisição de sinais discretos projetada para aplicações de automação industrial, IIoT e sistemas de controle de alto desempenho. Neste artigo técnico vamos abordar em profundidade a arquitetura, características elétricas, normas aplicáveis (por exemplo, IEC 61000-6-2/6-4 para EMC e IEC/EN 62368-1 para segurança de equipamentos), além de conceitos como MTBF e recomendações de alimentação (PFC) para o ambiente host. A palavra-chave principal placa PCI universal 64 saídas digitais isoladas e as secundárias source PNP, saídas digitais isoladas, PCI e aquisição de dados aparecem já neste primeiro parágrafo para otimização semântica.
Este conteúdo foi escrito para engenheiros de automação, integradores e profissionais de TI industrial que precisam avaliar, especificar e integrar uma placa de E/S digitais de alta densidade em sistemas SCADA, painéis de controle e gateways IIoT. O nível técnico inclui exemplos práticos, uma tabela de especificações recomendadas e diretrizes de instalação física e software — com foco em robustez, isolamento galvânico e compatibilidade de drivers. Recomenda-se validação final com o datasheet oficial da ICP DAS e com a equipe de automação antes da implantação.
Ao longo do texto, você encontrará comparações técnicas, checklists de comissionamento, instruções de integração com SCADA/OPC/Modbus e CTAs suaves para páginas de produto e documentação técnica. Caso precise de suporte técnico ou cotação, há links direcionados para aquisição e especificações completas. Para leituras complementares sobre automação e IIoT, veja também os artigos no blog da LRI, como soluções de automação e tendências em IIoT.
Introdução ao placa PCI universal 64 saídas digitais isoladas (source PNP) da ICP DAS: o que é, para que serve e visão geral
O que é placa PCI universal 64 saídas digitais isoladas (source PNP) da ICP DAS? Definição técnica e resumo funcional

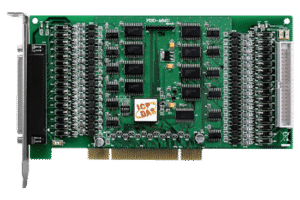

A placa PCI universal 64 saídas digitais isoladas (source PNP) é um cartão de E/S discreta com interface PCI para instalação em servidores ou PCs industriais, oferecendo 64 canais de saída digital organizados em grupos isolados. Cada canal opera no modo source (PNP), fornecendo tensão positiva ao atuador ou relé, ideal para cargas em 24 VDC. A isolação galvânica por grupo protege o barramento do sistema e reduz interferência entre canais, crucial para ambientes industriais com ruído elétrico.
Funcionalmente, a placa permite o acionamento direto de relés de baixa corrente, bobinas auxiliares e interfaces de sinalização, além de ser utilizada como interface de baixo custo para sistemas SCADA, aquisição de alarmes e intertravamentos. A arquitetura típica inclui LEDs indicadores por canal, buffers de saída, supressão de transientes e conectores removíveis para fiação rápida em painéis. Em termos de software, a placa normalmente é suportada por SDKs/Drivers para Windows e Linux que expõem APIs para leitura/escrita de portas e mapeamento de canais.
Do ponto de vista de projeto, a placa se integra a arquiteturas híbridas com PLCs, I/O distribuída e PLC soft-logic em PC, oferecendo densidade de canais elevada quando o espaço em rack e slots PCI é limitado. Em aplicações IIoT, esses 64 pontos digitais podem ser agregados via gateway para telemetria, eventos discretos e trigger de lógica local para edge analytics.
Principais características em um relance
- 64 saídas digitais em modo source (PNP), otimizadas para cargas em 24 VDC.
- Isolamento galvânico por grupo (valor típico de isolamento: >2500 Vrms entre grupos e barramento; consultar datasheet).
- Compatibilidade drivers com Windows/Linux e SDK com exemplos em C/C# e APIs para integração rápida.
Outros atributos importantes incluem LEDs indicativos por canal ou por grupo, proteções contra curto-circuito/sobrecorrente, conectores removíveis do tipo parafuso ou header e formato compatível com slots PCI 32/64-bit. A placa costuma apresentar documentação com diagramas de ligação, tabela de pinagem e instruções de comissionamento que facilitam a certificação funcional em painéis.
Em termos elétricos, espera-se especificações para corrente por canal (ex.: até 100–200 mA por canal dependendo do modelo), tensão de operação típica 24 VDC (faixa operacional 0–30 VDC), e tempo de comutação compatível com sinais discretos industriais. Para requisitos de confiabilidade, o fabricante apresenta dados de MTBF e testes de conformidade EMC que devem ser considerados no projeto.
Principais aplicações e setores atendidos do placa PCI universal 64 saídas digitais isoladas (source PNP) da ICP DAS — automação industrial, aquisição de dados, source PNP
Cenários de uso típicos por setor
Na manufatura e linhas de montagem, a placa é usada para sincronizar atuadores, acionar válvulas pneumáticas e comandar solenóides em entradas/saídas discretas de máquinas. Em automotivo, permite controle de bancadas de teste e acionamento de sinais de pass/fail em sistemas de ensaio. Em alimentos e farmacêutico, a robustez e o isolamento garantem segregação de sinais críticos em painéis submetidos a ruídos e picos.
Setores como energia e utilities a utilizam para sinalização de alarmes e comandos locais em subestações, enquanto OEMs aproveitam a densidade de 64 canais para reduzir custo e espaço em painéis de controle. Em IIoT, a placa alimenta coletor de eventos discretos que alimenta modelos de manutenção preditiva e análise de máquina via edge analytics.
Para aplicações que exigem alta confiabilidade e compatibilidade com sistemas SCADA, essa placa atua como interface determinística entre o mundo discreto e a lógica de controle, reduzindo necessidade de módulos remotos em instalações pequenas e médias.
Requisitos de aplicação e condições ambientais
Instalações industriais exigem atenção a temperatura de operação (tipicamente -20°C a +70°C), umidade relativa e proteção contra vibração; a placa deve ser montada em chassi com ventilação adequada e a aterramento correto do gabinete para manter a integridade do isolamento galvânico. Recomenda-se verificar conformidade com IEC 61000-6-2/6-4 para imunidade e emissões em ambientes industriais.
Em ambientes com risco de sobretensões ou transientes, deve-se empregar supressão adicional (TVS, snubbers) e considerar buffers ou drivers externos para cargas indutivas. Também é importante dimensionar a PSU do host com fator de potência (PFC) adequado para evitar harmônicas e problemas na alimentação do barramento PCI quando muitos periféricos estiverem em uso.
Do ponto de vista de segurança funcional, em aplicações críticas recomenda-se utilizar sinalização redundante e lógicas de segurança externas (SIL/PL conforme aplicável), já que a placa fornece sinais discretos, mas não substitui módulos certificados para funções de segurança.
Especificações técnicas do placa PCI universal 64 saídas digitais isoladas (Tabela de especificações) — placa PCI 64 saídas digitais isoladas
Tabela: Especificações técnicas recomendadas
| Parâmetro | Valor típico | Faixa / Limites | Observações |
|---|---|---|---|
| Tipo de barramento | PCI 32/64-bit | Compatível com slots PCI clássicos | Confirmar compatibilidade com host (PCI legacy) |
| Número de saídas digitais | 64 | — | Organização por grupos isolados (ex.: 4×16) |
| Tipo de saída | Source (PNP) | Saída positiva para carga | Ótimo para cargas 24 VDC |
| Isolamento | >2500 Vrms por grupo* | conforme modelo | Isolamento galvânico entre grupos e terra (ver datasheet) |
| Corrente máxima por canal | 100–200 mA típico | Até 200 mA (ver modelo) | Sobrecorrente por canal pode exigir proteção externa |
| Tensão de operação | 24 VDC nominal | 0–30 VDC | Tensões acima podem danificar drivers |
| Indicadores | LED por canal / por grupo | — | LEDs para diagnóstico rápido |
| Proteções | Supressão TVS, proteção contra curto | Dependente do modelo | Recomenda-se fusíveis no painel |
| Temperatura de operação | -20°C a +70°C | -40°C a +85°C armazenamento | Ventilação recomendada no gabinete |
| Drivers / SDK | Windows / Linux | APIs em C/C# / exemplos | Suporte ICP DAS (DASK, ISaGRAF etc.) |
| Dimensões e conectores | Full/half-height PCI | Conector tipo screw-terminal | Ver desenho mecânico para montagem |
*Isolamento e valores devem ser confirmados no datasheet oficial da ICP DAS para o modelo exato; alguns modelos usam isolamento por canal ou por grupo.
Notas sobre leituras do datasheet e limites críticos
Ao interpretar o datasheet, considere que valores como corrente por canal muitas vezes são máximos sustentáveis apenas com dissipação térmica adequada; a soma de correntes em um grupo pode superar limites térmicos mesmo que canais individuais estejam dentro da especificação. Use o datasheet para identificar curvas de derating em função da temperatura ambiente.
Verifique limites de tempo de comutação (rise/fall) para garantir compatibilidade com aplicações de contagem de pulsos ou multiplexação rápida. Além disso, dados de EMC e ensaios (IEC 61000) informam sobre a necessidade de filtragem adicional e práticas de aterramento. Finalmente, consulte MTBF e testes de ciclo de vida para estimar manutenção preventiva e contratos de serviço.
Importância, benefícios e diferenciais do produto placa PCI universal 64 saídas digitais isoladas (source PNP)
Benefícios operacionais e econômicos
A principal vantagem é a alta densidade de canais (64) em um único slot PCI, reduzindo o espaço físico e o custo por ponto de I/O quando comparado a módulos individuais. O isolamento galvânico reduz falhas propagadas, diminuindo o tempo de inatividade e custos de manutenção causados por loops de terra e ruído. A compatibilidade com drivers industriais reduz tempo de integração e custo de engenharia.
Operacionalmente, a placa simplifica arquitetura de painéis e permite atualizações de sistemas legados sem grandes alterações de rede. Economicamente, ao consolidar sinais discretos em um único cartão, diminui-se a complexidade de cabeamento e o número de interfaces externas, reduzindo CAPEX e OPEX ao longo do ciclo de vida do sistema.
Do ponto de vista de manutenção, LEDs por canal e grupos isolados facilitam diagnóstico e recuperação rápida, enquanto a disponibilidade de SDK e exemplos acelera comissionamento e reduz risco de erros de software.
Diferenciais técnicos frente ao mercado
Diferenciais típicos incluem isolamento por grupo com níveis de tensão elevados, suporte nativo a drivers Windows/Linux e SDKs prontos para integração com SCADA, OPC UA (via gateways) e sistemas IIoT. A topologia source PNP atende à maioria dos sensores e atuadores modernos que utilizam fonte positiva comum, evitando a necessidade de inversores.
A robustez eletromecânica em conformidade com normas EMC industriais e a presença de proteções contra transientes tornam a placa adequada para ambientes com picos e ruído, como painéis próximos a inversores de frequência e grandes cargas indutivas. A presença de documentação técnica detalhada e exemplos práticos também diferencia o produto, reduzindo esforço de desenvolvimento.
Em cenários que exigem maior corrente por canal ou funções de segurança, outros modelos (por exemplo, com saída relay ou sink NPN) podem ser mais indicados; a escolha depende do uso final e das restrições elétricas.
Guia prático: como instalar, configurar e usar o placa PCI universal 64 saídas digitais isoladas (source PNP)
Preparação e checklist antes da instalação
Antes da inserção no chassi, verifique: disponibilidade de slot PCI compatível, espaço físico, ventilação e bus power capacity do host. Confirme a tensão de alimentação dos atuadores (ex.: 24 VDC com PFC recomendado na PSU do host) e que os cabos estão identificados e isolados. Providencie ESD e ferramentas adequadas para manuseio do cartão.
Cheque a documentação da ICP DAS: pinout, tabelas de corrente e limitações de agrupamento. Planeje esquema de aterramento do gabinete e separação de cabos de energia e sinais para minimizar interferência eletromagnética. Prepare fusíveis e proteções externas conforme as recomendações do datasheet.
Tenha à mão os drivers/SDK (versões testadas) e ambiente de testes com multímetro e load resistors para verificação inicial de canais. Estabeleça um plano de rollback em caso de incompatibilidade com o host.
Passo a passo de instalação física
- Desenergize o equipamento e desconecte a alimentação principal para evitar danos e riscos elétricos.
- Abra o gabinete, localize um slot PCI compatível e insira o cartão firmemente, fixando a braçadeira ao chassis.
- Conecte os blocos de terminais parafuso, observando polaridade e agrupamento; aplique fusíveis nos feeders se recomendado.
Após inserção, verifique LEDs de presença no boot do sistema e no próprio cartão. Confirme integridade dos fios e ausência de folgas; realize testes de isolamento com multímetro entre grupos. Documente conexões para futuras manutenções.
Configuração de software e drivers (Windows/Linux)
Instale os drivers oficiais fornecidos pela ICP DAS, garantindo compatibilidade com o kernel (Linux) ou versão do Windows. Em Linux, carregue módulos e verifique logs do kernel (dmesg) para confirmação de reconhecimento. Use o SDK (DASK/ICP APIs) para criar utilitários de teste e mapear canais.
Implemente testes de escrever/ler pinos com scripts que setem estados e verifiquem retorno por sensores ou multímetro. Integre ao software de controle (SCADA, supervisory) mapeando endereços lógicos para variáveis do sistema. Documente versões de driver e checksum para reprodutibilidade.
Por fim, realize testes de stress com cargas próximas à corrente nominal para avaliar aquecimento e comportamento em uso contínuo, ajustando derating conforme necessário.
Testes de campo e procedimentos de comissionamento
Execute um plano de comissionamento que inclua: verificação elétrica (tensão, corrente por canal), teste funcional de cada saída com carga representativa e análise de isolamento entre grupos. Utilize scripts automáticos para testar sequências e detectar canais defeituosos.
Registre logs de evento e variações de corrente durante testes para comparar com limites do datasheet. Realize testes de EMC in situ se aplicável, observando possíveis tickets de ruído em ambientes com inversores e motores. Se houver anomalias, aplique filtros e reforço de aterramento.
Finalize com um checklist de aceitação com assinaturas do cliente e equipe técnica, incluindo reserva de peças sobressalentes e documentação de manutenção preventiva baseada no MTBF estimado.
Integração com sistemas SCADA / IIoT e automação industrial
Conectividade com SCADA: protocolos e práticas recomendadas
A placa se integra ao SCADA via drivers locais ou por meio de um software gateway que converte acessos de memória/porta em tags SCADA. Boas práticas incluem uso de OPC DA/UA, Modbus TCP (via gateway) ou APIs diretas do SDK para minimizar overhead e latência. Faça mapeamento consistente de canais para tags lógicas.
Recomenda-se agrupar atualizações e usar varredura otimizada para reduzir tráfego de bus e evitar polling excessivo. Para sinais que demandam determinismo, avalie uso de soft-PLCs com prioridade real-time e use buffering para garantir entrega de eventos críticos.
Documente timeouts, políticas de reconexão e estratégias de debounce software para evitar falsos alarmes por ruído elétrico. Teste o comportamento em condições de pico de eventos para confirmar capacidade do SCADA em receber e processar todos os estados discretos.
Integração IIoT: captura, normalização e envio de sinais digitais
Para IIoT, converta os estados digitais em eventos estruturados (timestamp, canal, estado, origem) e aplique normalização e filtragem no edge antes do envio à nuvem. Use gateways que suportem protocolos seguros (MQTT com TLS, HTTPS) e mantenham buffer local para perda temporária de conectividade.
Implemente políticas de compressão e agregação (por exemplo, enviar apenas mudanças significativas ou eventos com debounce) para reduzir custo de transmissão e evitar saturação de sistemas analíticos na nuvem. A padronização de schemas (JSON/Protobuf) facilita integração com plataformas analytics.
Considere segurança de ponta a ponta: autenticação, criptografia e segregação de rede entre planos de controle e plano de dados IIoT para manter a confiabilidade operacional.
Segurança e confiabilidade na integração
Proteja o host e gateways com firewalls, segmentação de VLAN e políticas de acesso restrito para evitar ataques que possam manipular saídas digitais. Mantenha atualizações controladas de firmware/driver e backups das configurações para recuperação rápida. Use mecanismos de logging e detecção de anomalias para identificar comportamento inesperado.
Para aplicações críticas, planeje redundância de caminho de comunicação e estratégias de fail-safe que deixem as saídas em estado seguro em caso de perda de controle. Avalie também o uso de watchdogs externos para reverter estados em falhas sistêmicas.
Implemente criptografia em trânsito e políticas de rotação de chaves para conexões IIoT, além de autenticação forte para acesso a interfaces de gerenciamento.
Exemplos práticos de uso do placa PCI universal 64 saídas digitais isoladas (source PNP)
Exemplo 1 — Automação de linha de montagem (controle de atuadores)
Em uma linha de montagem com 16 estações, a placa pode distribuir 64 pontos digitais para controle de eletroválvulas, solenoides e sinais de presença. A arquitetura típica prevê um PC industrial com a placa PCI, um PLC master para lógica central e scripts locais para sequenciamento de testes. O mapeamento lógico consolida sinais em um painel HMI para supervisão.
Ao projetar a lógica, distribua cargas para evitar concentração térmica e use fusíveis por grupo. Implemente debounce por software e checagens de presença em sensores para robustez. Monitore correntes durante ciclos de produção para detectar degradação de atuadores.
Este arranjo reduz o cabeamento externo e facilita atualizações, pois novas estações podem ser reatribuídas a pontos livres na placa.
Exemplo 2 — Supervisão de painéis e acionamento de relés
Em painéis de controle de subestação, a placa fornece 64 comandos de sinalização e acionamento para relés auxiliares e alarmes. O isolamento galvânico protege o sistema de supervisão contra surtos e loops de terra frequentes em ambientes de alta potência. LEDs por canal aceleram diagnóstico de falhas.
Use relés intermediários para cargas acima da capacidade por canal e proteções adicionais contra surtos. Integre ao SCADA via gateway OPC, registrando todos os eventos críticos com timestamps sincronizados via NTP.
A configuração também permite testes remotos e simulações de falhas para treinamento e manutenção preditiva.
Exemplo 3 — Integração com PLCs e sistemas híbridos
Em uma arquitetura híbrida, a placa atua como backup ou extensão de pontos discretos do PLC, assumindo sinais de fallback em cenários de manutenção. O PLC mantém a lógica primária, enquanto um servidor PC com a placa realiza logging e captura de eventos de teste. Mapeie intertravamentos para evitar condições inseguras em caso de falha no controlador principal.
Sincronize sinais com handshake e estados de diagnóstico compartilhados via I/O discretas para garantir consistência. Em situações de expansão temporária, a placa oferece pontos adicionais sem necessidade de módulos remotos caros.
Este modelo reduz custos em prototipagem e permite migração gradual de lógica para arquiteturas baseadas em PC quando necessário.
Comparação técnica e análise crítica: placa PCI universal 64 saídas digitais isoladas (source PNP) vs. produtos similares da ICP DAS
Critérios de comparação (funcionais, elétricos e de integração)
Compare por: número de canais, tipo de saída (source PNP vs sink NPN vs relé), isolamento (por canal/grupo), corrente por canal, tempo de comutação, compatibilidade de drivers (Windows/Linux), formato físico (PCI, PCIe, PCI-104) e suporte técnico/SDK. Avalie também requisitos de ambiente e certificados EMC/safety.
Analise trade-offs: placas com saída relay suportam correntes maiores, porém têm menor densidade e tempo de resposta; modelos sink NPN podem ser mais adequados para sistemas com terra negativa. Considere também disponibilidade de versões PCIe para sistemas modernos.
Documente resultados de testes práticos e benchmarks de latência em seu ambiente de aplicação para decidir a opção adequada.
Pontos fortes e limitações relativas
Pontos fortes: alta densidade (64 canais), isolamento robusto e suporte de software; ideal para consolidação de I/O discreta. Limitações: corrente limitada por canal comparada a relés, necessidade de atenção a derating térmico e compatibilidade com hosts modernos que já migraram para PCIe.
Outra limitação pode ser a obsolescência do barramento PCI em novos servidores; nesse caso, alternativas em PCIe ou I/O modular podem ser preferíveis. Avalie roadmap de plataforma e disponibilidade de drivers futuros.
Erros comuns na seleção e instalação (e como evitá-los)
Erros frequentes incluem escolher o tipo de saída errado (PNP vs NPN), subdimensionar corrente para cargas indutivas, ignorar derating térmico e falhas de aterramento que comprometem o isolamento. Evite conectá-la diretamente a cargas acima do especificado sem relés ou drivers intermediários.
Para prevenir, sempre consulte o datasheet, use proteções externas, conduza testes de comissionamento e verifique compatibilidade física e de driver com o host antes da compra. Planeje revisões periódicas com base em MTBF e ambiente operacional.
Conclusão e chamada para ação: solicite suporte e cotação para o placa PCI universal 64 saídas digitais isoladas (source PNP)
CTA direto: Entre em contato / Solicite cotação
Para aplicações que exigem essa robustez, a série placa PCI universal 64 saídas digitais isoladas (source PNP) da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-64-saidas-digital-isoladas-source-pnp. Se precisar de uma solução customizada ou suporte de integração, entre em contato com a equipe técnica da LRI para orientação especializada.
Outra opção é explorar a linha completa de aquisição de dados e módulos I/O no portal LRI para comparar alternativas e solicitar assistência técnica: https://www.lri.com.br/aquisicao-de-dados. Para leituras complementares sobre práticas de integração SCADA e IIoT, visite artigos técnicos no blog da LRI: https://blog.lri.com.br/ e consulte materiais relacionados sobre automação industrial e segurança.
Incentivamos que você deixe comentários com dúvidas específicas sobre integração, solicite orientações de projeto e compartilhe casos de uso. Nossa equipe responde tecnicamente às perguntas para ajudar na seleção correta do produto.
Perspectivas futuras, aplicações emergentes e resumo estratégico do placa PCI universal 64 saídas digitais isoladas (source PNP)
A tendência imediata é a maior integração com gateways IIoT e edge computing, onde placas de E/S locais alimentam regras de inferência e modelos de ML para detecção precoce de falhas. A capacidade de processar eventos digitais localmente reduz latência e tráfego para a nuvem, melhorando ROI e a eficiência operacional.
Aplicações emergentes incluem manutenção preditiva baseada em sinais discretos (contadores de ciclos, ciclos de comando), smart manufacturing com orquestração de células e ensaios automatizados com logging de alta densidade. A densidade de 64 pontos por slot facilita protótipos em P&D e escalonamento rápido.
Resumo estratégico: escolha esta placa quando precisar consolidar múltiplos sinais discretos em um único host, quando o isolamento galvânico for crítico e quando drivers industrial-grade e suporte técnico forem requisitos. Sempre valide dados críticos do datasheet e planeje testes de campo antes de massificar a solução.
