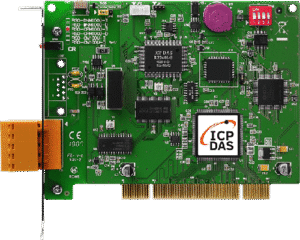

Placa PCI Universal CANopen Master Inteligente 1 Porta

Introdução

A Placa PCI Universal CANopen Master Inteligente é uma solução de comunicação industrial da ICP DAS destinada a integrar redes CANopen diretamente em computadores industriais via barramento PCI. Neste artigo técnico, endereçamos engenheiros de automação, integradores e profissionais de TI industrial, detalhando arquitetura, especificações e práticas de integração para aplicações em automação industrial, IIoT e Indústria 4.0. A placa PCI Universal CANopen Master Inteligente é projetada para oferecer determinismo, isolamento elétrico e facilidade de integração com SCADA e plataformas analíticas.

O objetivo do produto é atuar como mestre CANopen no host, gerenciando NMT, PDOs e SDOs e fornecendo interface robusta para aquisição e controle de dispositivos distribuídos. O público-alvo inclui integradores de linhas, OEMs, utilities e equipes de retrofit que precisam converter um PC em controlador de rede CANopen. O conceito fundamental é simples: habilitar um host padrão a controlar e monitorar nós CANopen com baixo overhead, via driver e API dedicados, garantindo compatibilidade com CiA e ISO 11898.

Neste artigo você encontrará: descrição técnica, tabela de especificações, normas aplicáveis (por exemplo, ISO 11898, CiA 301, IEC/EN 62368-1, IEC 61000), guia de instalação passo a passo e exemplos práticos (linhas de produção, retrofit, monitoramento preditivo). Ao final, há orientações para integração com SCADA/IIoT, segurança e troubleshooting. Para mais artigos técnicos, consulte: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

O que é Placa PCI Universal CANopen Master Inteligente? — conceito e componentes-chave

A placa PCI atua como interface física e lógica entre o barramento CAN e o computador host, implementando um CANopen Master com hardware dedicado ao tratamento de frames CAN, filtragem e timestamping. Seus componentes-chave incluem transceptor CAN (isolado no caso de versões industriais), controlador CAN, circuito de isolamento opto/magnético, conector de bloco terminal para I/O e firmware embarcado que suporta NMT, PDO e SDO. A placa normalmente disponibiliza APIs e SDKs para Windows e Linux.

A arquitetura básica compreende: (1) interface PCI para acesso de memória direta (DMA) ou mapeamento de registradores; (2) controlador CAN compatível com ISO 11898 para taxas até 1 Mbps; (3) isolamento galvânico entre a rede CAN e o host (p.ex. 2.5 kVrms tipicamente) para proteção contra surtos; e (4) bloco terminal removível para facilitar conexões em campo. Essa combinação reduz ruído, melhora a confiabilidade e permite instalação em painéis industriais conforme normas de EMC.

O bloco terminal tem papel prático de simplificar cabeamento, permitindo conexão segura de D+, D- (CAN_H/CAN_L), shield e sinalização adicional (ex.: led de status). Em termos de funcionalidade, o firmware da ICP DAS implementa serviços de comunicação CANopen (CiA 301/302) e fornece utilitários para diagnóstico. Do ponto de vista do integrador, isso equivale a um gateway mestre embutido, com determinismo e latência previsível.

Principais aplicações e setores atendidos pelo Placa PCI Universal CANopen Master Inteligente

A placa é amplamente usada em automação industrial para controle de servomotores, drives e I/O distribuído, onde o protocolo CANopen é padrão em muitos dispositivos de motion. Exemplos típicos incluem controle de eixos em máquinas-ferramenta, embaladoras e sistemas de posicionamento. A latência reduzida e o suporte a PDOs mapeados a tornam ideal para loops de controle com requisitos de determinismo.

No setor de energia e utilities, a placa permite integração de bancos de sensores e atuadores em subestações secundárias e painéis de automação, possibilitando monitoramento de qualidade de energia e comandos remotos. Em retrofit de máquinas legadas, ela oferece caminho de modernização com baixo custo e tempo mínimo de parada, substituindo PLCs obsoletos ou complementando sistemas SCADA existentes.

Para IIoT e Indústria 4.0, a placa funciona como coletor de dados em-edge quando instalada em PCs industriais, fornecendo telemetria CANopen para plataformas analíticas via MQTT, OPC UA ou gateways Modbus. Isso habilita manutenção preditiva, análise de performance e integração com ERPs, reduzindo TCO e aumentando OEE (Overall Equipment Effectiveness).

Especificações técnicas do Placa PCI Universal CANopen Master Inteligente

A seguir apresentamos um resumo técnico para leitura rápida das capacidades essenciais. As especificações são orientativas e variam conforme modelo; sempre confirme a versão no datasheet ICP DAS. Entre os parâmetros críticos estão: tipo de barramento (PCI 32-bit/33 MHz ou compatível), 1 porta CAN, taxa até 1 Mbps, isolamento galvânico, consumo de energia reduzido, faixa de operação industrial e compatibilidade de driver com Windows/Linux. O MTBF projetado pode exceder 100.000 horas em condições industriais típicas.

A placa suporta funções CANopen essenciais: NMT (Network Management), PDOs (TPDO/RPDO), SDOs para configuração, heartbeat, node guarding e sincronização (SYNC). Em termos de EMC e robustez, adota testes conforme IEC 61000-6-2 (immunidade industrial) e IEC 61000-4-x para ESD, transientes e surges. Para segurança funcional do hardware, referências normativas como IEC/EN 62368-1 e ensaios ambientais conforme IEC 60068 são considerados no projeto mecânico e térmico.

Principais métricas: isolamento 1500–3000 Vrms; temperatura de operação -20 a +70 °C (dependendo do modelo); consumo típico << 1 W; dimensões compatíveis com slot PCI padrão; firmware com versão e changelog disponibilizados pela ICP DAS. Abaixo, tabela resumida com parâmetros essenciais para consulta rápida.

Tabela de especificações técnicas (recomendada)

Conformidade, protocolos e certificações

A placa implementa o protocolo CANopen em conformidade com especificações CiA (ex.: CiA 301 para comunicação e CiA 401/402 para dispositivos). O transporte físico segue ISO 11898 para transceptores CAN. Em termos de EMC e segurança, o design considera IEC 61000-6-2 para ambientes industriais e IEC/EN 62368-1 para requisitos de segurança elétrica e eletromagnética aplicáveis a equipamentos de TI e áudio/vídeo (quando pertinente).

Outras certificações e conformidades incluem ensaios ambientais conforme IEC 60068 (choque, vibração, temperatura) e testes de ESD/transientes (IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5). Para integração em ambientes médicos ou específicos, verifique compatibilidade com normas setoriais (ex.: IEC 60601-1 para equipamentos médicos, se aplicável), embora a placa seja tipicamente usada em indústrias gerais e automação.

Limites elétricos: tensão de isolamento entre CAN e host (p.ex. 2.5 kVrms), correntes admissíveis nos terminais, e limites de surtos são especificados no datasheet. Considerações de PFC (Power Factor Correction) aplicam-se ao conjunto de alimentação do sistema host em painéis industriais; embora a placa consuma pouca potência, o sistema deve seguir boas práticas de energia para evitar ruídos que afetem o barramento CAN.

Importância, benefícios e diferenciais do Placa PCI Universal CANopen Master Inteligente para projetos industriais

Escolher uma placa específica da ICP DAS garante determinismo, interfaces de diagnóstico e suporte técnico especializado, reduzindo tempo de comissionamento. O isolamento galvânico protege o host contra surges e loops de terra, essencial em plantas com grande dispersão de aterramentos. Além disso, o suporte a mapeamento de PDOs e timeout configurável melhora a previsibilidade em controle de movimento.

A latência é reduzida por acesso direto via PCI e, em implementações que suportam DMA, por transferência de dados eficiente entre host e controlador CAN. Isso favorece aplicações em laços de controle com frequências de atualização elevadas. O firmware inteligente da ICP DAS também implementa buffering e timestamps de hardware, facilitando sincronização e análise temporal precisa para diagnóstico e P&D.

Outro diferencial é a facilidade de integração via SDKs e drivers para Windows e Linux, incluindo exemplos em linguagens C/C++ e .NET. Para aplicações IIoT, a placa funciona bem em arquiteturas edge, exportando dados via gateways OPC UA ou MQTT com latência controlada, o que acelera a digitalização industrial e reduz o risco de vendor lock-in.

Vantagens competitivas e palavras-chave que agregam valor

As vantagens competitivas frente a alternativas genéricas incluem: melhor isolamento, MTBF superior, suporte técnico local, firmware com comandos CANopen prontos e ferramentas de diagnóstico. Para OEMs, isso se traduz em menor tempo de desenvolvimento e melhoria no SLA de campo. Palavras-chave relevantes aqui: placa PCI CANopen, CANopen Master, ICP DAS, que refletem atributos de desempenho e compatibilidade.

Comparadas a soluções USB-CAN ou gateways Ethernet-CAN, as placas PCI oferecem maior determinismo e menores latências, importantes em controle de movimento. Analogia: se USB-CAN é um “trem de passageiros”, a placa PCI é o “trem expresso” com prioridade e menos paradas — ideal quando timing é crítico. Para controle e automação, essa diferença é mensurável em ciclos fechados de controle.

Finalmente, integrar com protocolos como OPC UA, ModbusTCP ou MQTT amplia o valor do dado coletado via CANopen, criando uma ponte entre o mundo determinístico do barramento e plataformas analíticas de alto nível. A combinação de hardware robusto e software extensível é diferencial para soluções escaláveis.

Guia prático de instalação e uso do Placa PCI Universal CANopen Master Inteligente

A instalação começa por verificar requisitos elétricos e mecânicos do rack ou gabinete e garantir slot PCI disponível e compatível. Instale a placa com o sistema desligado, fixe o bracket e conecte o bloco terminal ao cabeamento CAN, observando polaridade e terminação. Aterramento do chassis e segregação de cabos de potência/alta corrente são imprescindíveis para evitar interferência.

Após montagem física, instale os drivers e o SDK fornecidos pela ICP DAS no host (Windows/Linux). Verifique a versão de firmware e, se necessário, atualize com utilitário ICP DAS. Configure o driver para mapear interrupções e buffers conforme a carga de rede CAN. É recomendável habilitar logs de debug durante comissionamento para capturar frames perdidos ou erros de bit rate.

Por fim, configure o CANopen via utilitário: atribua Node IDs, ajuste bit rate (p.ex. 250 kbps ou 1 Mbps segundo topologia), mapeie PDOs e programe SDOs necessários para parâmetros de dispositivos. Teste com leituras e comandos de controle básicos antes de entrar em produção. Para aplicações que exigem essa robustez, a série Placa PCI Universal CANopen Master Inteligente da ICP Das é a solução ideal. Confira as especificações: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-canopen-master-inteligente-1-porta-bloco-terminal

Pré-requisitos de hardware e software

• Slot PCI compatível (32-bit/33 MHz).
• Fonte do sistema com baixo ruído; PFC recomendado para fontes em painéis industriais.
• Sistemas operacionais suportados: Windows 7/10/Server, Linux (kernel compatível); drivers ICP DAS.
• SDK/C API e utilitários ICP DAS para diagnóstico e atualização de firmware.
• Ferramentas de análise CAN (analisador lógico ou scanner CAN) para testes.

Instalação física e montagem do Placa PCI Universal CANopen Master Inteligente

• Desligue o equipamento e descarregue estática; use ESD strap.
• Insira a placa no slot PCI, pressione até o encaixe completo e fixe o bracket.
• Conecte o bloco terminal e aplique terminação (120 Ω) nas extremidades da rede CAN quando aplicável.
• Garanta aterramento do chassis e roteamento de cabos longe de cabos de potência.

Configuração CANopen: parâmetros, PDO/SDO e NMT

• Atribua Node IDs únicos (1–127) e configure bit rate (10 kbps–1 Mbps) conforme topologia.
• Mapeie PDOs: defina objetos de origem/destino, tamanho e tempo de transmissão (event-driven ou cyclic).
• Use SDOs para parâmetros de configuração do dispositivo e NMT para gerenciamento de estados (pre-operational, operational, stopped).

Verificação e testes iniciais (checklist)

• Verificar presença física do dispositivo via Device Manager/lsmod.
• Teste de loopback local (se suportado) e comunicação com um nó CAN conhecido.
• Monitorar erros de bus (error frames), contadores de transmit/receive e heartbeat.

Integração com sistemas SCADA/IIoT e palavras-chave

Para integrar com SCADA e IIoT, exponha os dados CANopen via OPC UA, ModbusTCP ou brokers MQTT. Use gateways ou software middleware que consome API da placa e replica sinais para o supervisório. Palavras-chave como gateway CANopen, PCI CAN Master e placa PCI CANopen são centrais neste fluxo.

Drivers e APIs da ICP DAS permitem leitura direta de PDOs, mapeamento em tags e envio para SCADA. Em arquiteturas edge → gateway → cloud, a placa funciona como edge device, enquanto um gateway transforma e publica dados via protocolos padrão, mantendo sincronização e segurança (TLS, autenticação). Para exemplos práticos de integração, consulte artigos técnicos em nosso blog: https://blog.lri.com.br/protocolos-industriais e https://blog.lri.com.br/iiot-monitoramento

Drivers, APIs e protocolos de ponte (OPC UA, Modbus, MQTT)

• Use o SDK ICP DAS para construir bridge entre CANopen e OPC UA server.
• Para IIoT, modele mensagens MQTT com payloads JSON/Protobuf e inclua timestamps de hardware.
• Em ambientes com SCADA legado, ModbusTCP pode ser protocolo de transição via gateway.

Arquitetura de comunicação e melhores práticas de integração

• Estruture comunicação: Edge (PC com placa PCI) → Gateway (OPC UA/MQTT) → Cloud/SCADA.
• Implementar redundância de rede e monitoramento de latência; evitar single point of failure.
• Segregar redes industriais e corporativas, aplicar QoS para tráfego crítico.

Segurança e monitoramento remoto

• Habilitar atualizações firmwares seguras e assinadas; controlar acesso ao utilitário de configuração.
• Isolar host via VLANs, usar firewalls e VPN para acesso remoto.
• Log centralizado de eventos CAN e monitoração de erros para diagnóstico preditivo.

Exemplos práticos de uso do Placa PCI Universal CANopen Master Inteligente

Exemplo 1 — Automação de linha com controle de servomotores via CANopen: implante a placa em um PC de controle, atribua Node IDs aos drives, mapeie PDOs para setpoints e feedback, configure SYNC para sincronização de movimentos. Resultado: redução de jitter e melhoria no alinhamento de eixos.

Exemplo 2 — Aquisição de dados em planta para monitoramento preditivo: conecte sensores distribuídos via CANopen, colete telemetria de vibração e corrente, envie via MQTT para plataforma IIoT. Resultado: análise de falhas precoce e redução de MTTR.

Exemplo 3 — Retrofit de máquinas antigas usando placa PCI CANopen Master: instale a placa em PC industrial, adicione módulos I/O CANopen a máquinas antigas e exponha sinais para SCADA existente. Resultado: modernização com baixo CAPEX e mínima interrupção operacional.

Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos

Comparativo técnico: Placa PCI Universal CANopen Master Inteligente vs placas multi-portas ou módulos isolados. A vantagem da placa PCI é o determinismo e integração direta ao host; placas multi-portas (2–8 portas) oferecem maior densidade para plantas maiores. Em ambientes com alto ruído, modelos com isolamento reforçado e filtros de common-mode se destacam.

Erros comuns na instalação: bit rate incorreto, Node ID duplicado, terminação ausente ou aterramento inadequado. Correção: verificar topologia, medir resistência de terminação, usar analisador CAN para identificar collisions e frames de erro. Documentar topologia evita conflitos de endereço.

Dicas avançadas de troubleshooting: utilizar analisador lógico com timestamp para correlacionar eventos; habilitar logs do driver e comparar counters de erros; testar isolamento com megômetro e checar integridade do bloco terminal. Ferramentas recomendadas: can-utils (Linux), utilitários ICP DAS, e analisadores CAN como Peak ou Kvaser.

Conclusão

A Placa PCI Universal CANopen Master Inteligente da ICP DAS é uma solução robusta para integrar redes CANopen a hosts industriais com alto grau de confiabilidade, isolamento e compatibilidade com padrões (ISO 11898, CiA 301). Seu uso é indicado para automação, retrofit, energia e iniciativas IIoT que exijam determinismo e integração direta com SCADA. Para aplicações que exigem essa robustez, a série Placa PCI Universal CANopen Master Inteligente da ICP Das é a solução ideal. Confira as especificações e solicite suporte: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-canopen-master-inteligente-1-porta-bloco-terminal

Perspectivas futuras incluem maior integração com edge computing, suporte nativo a OPC UA diretamente no dispositivo e integração simplificada com plataformas analíticas em nuvem. Recomendamos que equipes de automação considerem a placa como parte de uma estratégia de modernização incremental, priorizando testes de EMC e validação de topologia. Se tiver dúvidas técnicas, comente abaixo ou solicite uma consultoria especializada — gostaríamos de conhecer seu caso de uso.
