Introdução

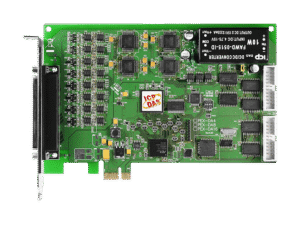

A placa PCIe 4 saídas analógicas 14 bits é um módulo de aquisição/saída de sinais projetado para gerar tensões analógicas precisas a partir de um barramento PCI Express. Neste artigo apresentarei o conceito fundamental da placa PCIe 4 saídas analógicas 14 bits, suas funções principais — como geração de setpoints, calibração de sensores e simulação de sinais — e um panorama rápido das capacidades técnicas e casos de uso em automação industrial e bancada de testes. A palavra-chave principal e secundárias são usadas desde já: placa PCIe 4 saídas analógicas 14 bits, placa PCIe 14 bits, ICP DAS.
Para engenheiros de automação, integradores e compradores técnicos, este equipamento oferece resolução de 14 bits, múltiplos canais isolados e interface PCIe com latência reduzida. Abordarei normas relevantes (por exemplo, IEC/EN 62368-1 para segurança eletroeletrônica e boas práticas de aterramento), conceitos como MTBF, PFC quando aplicável a fontes de alimentação do chassi, e requisitos de compatibilidade hardware/software. O objetivo é fornecer um guia técnico acionável para seleção, instalação, integração com SCADA/IIoT e troubleshooting.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo placa PCIe 4 saídas analógicas 14 bits
A placa é amplamente usada em automação industrial, controle de processos, bancada de calibração e Sistemas de Teste e Medição (T&M). Em linhas de produção, as saídas analógicas alimentam atuadores como válvulas proporciais e drives de velocidade que exigem sinais 0–10 V ou ±10 V com baixa deriva. Em laboratórios e R&D, é usada para geração de padrões e simulação de sensores durante testes de homologação.
Setores típicos incluem utilities (SCADA de subestações e fontes renováveis), manufatura (controle de processo e automação de máquinas), energia (controle de inversores e bancos de carga) e OEMs que integram I/O de alta densidade em seus sistemas. Requisitos atendidos frequentemente são precisão, repetibilidade, isolamento elétrico e compatibilidade com drivers Windows/Linux para integração com supervisórios.
Em projetos IIoT e Indústria 4.0, a placa atua como ponto de atuação no edge, onde valores analógicos gerados localmente são orquestrados por controladores industriais e enviados ao MES/ERP. A baixa latência do barramento PCIe e suporte a sincronização entre canais possibilitam aplicações que demandam determinismo e sincronização temporal.
Benefícios, importância e diferenciais do produto
A principal vantagem é a resolução de 14 bits, que oferece passos de ~0,61 mV em uma faixa de 0–10 V, garantindo controle fino de atuadores e alta fidelidade em sinais de simulação. Isso resulta em melhor controle de setpoints e menor erro quantização em comparação com módulos de 12 bits. Além disso, a arquitetura PCIe reduz a latência frente a interfaces seriais ou USB, crítico em loops rápidos.
Diferenciais técnicos incluem saída síncrona entre canais (mínima skew), opções de isolamento galvânico, e suporte a timers e triggers para atualização determinística. Em relação a alternativas genéricas, os módulos ICP DAS costumam adicionar robustez industrial (proteções contra transientes, conformidade com normas industriais), documentação técnica extensa e suporte a SDKs para integração.
Valor agregado para integradores: compatibilidade com drivers para Windows e Linux, APIs para C/C++/Python, e documentação para integração com SCADA via OPC/OPC-UA/Modbus quando combinada com gateways. Para aplicações que exigem essa robustez, a série placa PCIe 4 saídas analógicas 14 bits da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-4-saidas-analogica-14-bits
Especificações técnicas do placa PCIe 4 saídas analógicas 14 bits
A seguir, resumo técnico e limites operacionais típicos para uma placa PCIe 4 saídas analógicas 14 bits de classe industrial. Esses valores servem como referência ao comparar modelos; verifique a ficha técnica do modelo específico para tolerâncias e garantias. Elementos chave: resolução, número de canais, faixa de tensão, taxa de atualização e isolamento.
Principais parâmetros são: resolução 14 bits; canal 4 saídas analógicas; faixa comum 0–10 V ou ±10 V selecionável; taxa de atualização por canal tipicamente até 100 kS/s (soma ou por canal dependendo do buffer); linearidade (INL/DNL) tipicamente 100.000 horas) e garantias comerciais específicas.
Tabela de especificações (resumo técnico)
| Especificação | Valor típico |
|---|---|
| Resolução | 14 bits |
| Número de canais | 4 saídas analógicas |
| Faixa de tensão | 0–10 V / ±10 V (configurável) |
| Taxa de atualização | Até 100 kS/s (modo agregado) |
| Linearidade (INL/DNL) | ≤ ±1 LSB (calibrado) |
| Isolamento | Opcional galvanico entre canais/chassi (ex.: 500 VDC) |
| Interface | PCIe x1 / x4 compatível |
| Consumo | ~2–3 W (depende do modelo) |
| Temperatura operacional | -10 °C a +70 °C |
| MTBF | Tipicamente >100.000 horas (ver ficha) |
| Drivers | Windows (32/64-bit), Linux (kernel module) |
Notas de hardware, requisitos e compatibilidade de sistema
A placa requer um slot PCIe x1 compatível (funciona em x1/x4/x8/x16 fisicamente) e, para desempenho máximo, recomenda-se instalação em slots com suporte a lanes adequadas. Verifique recursos do BIOS/UEFI para mapeamento de portas e interrupções. Em hosts com fontes PFC, siga recomendações para redução de ruído em barramento.
Drivers oficiais ICP DAS suportam Windows (drivers proprietários e DLLs para API) e Linux (módulo kernel e bibliotecas user-space). Para integração em sistemas embarcados, confirme suporte a versões de kernel e toolchains. Em ambientes com requisitos IEC 60601-1 (equipamento médico), avalie compatibilidade específica e isolamento adicional.
Considere aterramento e blindagem: não é recomendado compartilhar o mesmo terra de potência com cargas de alta corrente sem filtros; use filtros LC e malhas de terra adequadas para reduzir ruído. Para aplicações críticas, consulte MTBF e políticas de manutenção preventiva.
Guia prático: como instalar, configurar e usar o placa PCIe 4 saídas analógicas 14 bits
Antes da instalação física, desligue totalmente o host e desconecte fontes de alimentação. Use ESD wrist strap e siga procedimentos de segurança conforme IEC/EN 61340-5-1 para proteção de componentes sensíveis. Verifique que o chassi possui dissipação e ventilação adequadas para manter a temperatura operacional.
Insira a placa no slot PCIe x1/x4, fixe o bracket com parafuso e restaure o chassi. No primeiro boot, confirme que a BIOS reconhece o dispositivo (ver Device List/PCIe configuration). Em servidores com hot-swap de placas, verifique se o modelo suporta hot-plug (nem todas as placas de I/O suportam).
Instale os drivers oficiais ICP DAS no sistema operacional conforme o manual. Para Windows, execute instalador e reinicie. Para Linux, carregue o módulo kernel e verifique dmesg/lsmod. Instale SDKs para desenvolvimento e ferramentas de calibração.
Preparação física e instalação no slot PCIe
Execute checklist: ESD, desligamento, compatibilidade de espaço físico e ventilação. Insira a placa no slot, assegure fixação mecânica e conecte quaisquer jumpers/headers internos se aplicável (p.ex. seleção de faixa). Refaça checagens visuais antes de reaplicar energia.
Ao energizar, monitore LEDs de status e logs do sistema operacional. Se a placa possuir conectores externos (BNC, terminal block), confirme conexões de sinal e isolamento. Em equipamentos rackmount, mantenha cabos de sinal separados dos de potência.
Faça testes iniciais com software de diagnóstico para verificar ranges de saída, offset e ruído de base. Execute um loop de testes simples gerando 0 V, meio-escala e full-scale para cada canal e meça com multímetro de alta precisão ou osciloscópio.
Instalação de drivers e software (Windows/Linux)
Para Windows: execute o instalador do driver ICP DAS, instale a biblioteca DLL/API, e valide no Device Manager. Instale utilitários de diagnóstico e exemplos de código (C#/.NET, C/C++) providos no pacote. Garanta privilégios administrativos.
Para Linux: compile e instale o módulo kernel se necessário, copie bibliotecas user-space e exemplos. Use comandos como lsmod, dmesg | grep icpdas e cat /proc/driver/icp. Configure permissões udev para acesso por usuários não-root. Verifique compatibilidade com distribuições e versões de kernel.
Atualizações: mantenha drivers compatíveis com patches de segurança e atualizações de kernel para evitar regressões. Em ambientes controlados, teste atualizações em bancada antes de aplicar em produção.
Configuração de canais, calibração e verificação de saída
Calibração inicial pode ser feita por software usando fontes de referência traceáveis (1.000 V ou padrões de 10 V de calibre). Ajuste de offset e ganho (gain) via utilitário ou API para minimizar INL/DNL. Documente coeficientes e injete testes periódicos no plano de manutenção.
Procedimentos práticos: executar calibração em três pontos (0%, 50%, 100%) por canal; gravar tabelas de correção; aplicar curvas de linearização se necessário. Ferramentas: multímetro de 6,5 dígitos para referência e osciloscópio para ver ruído/jitter.
Verificação de saída: medir drift térmico aquecendo o chassi e repetindo testes; monitorar ruído com FFT no osciloscópio; validar sincronismo entre canais usando triggers. Esses testes asseguram conformidade com requisitos de controladores e certificações de processo.
Exemplos de código (API/SDK) para controle de saídas analógicas
Exemplo em pseudocódigo para atualizar 4 canais de forma síncrona:
// Inicializar biblioteca ICP DASdevice = ICP_Init("/dev/icp0" or "icp0")ICP_ConfigSync(device, mode=TRIGGERED, sample_rate=1000) // 1 kS/sfor each channel in [0..3]: ICP_SetRange(device, channel, RANGE_0_10V) ICP_SetOffset(device, channel, offset_table[channel])ICP_UpdateChannelValues(device, [1.23, 4.56, 7.89, 0.0]) // voltsICP_TriggerUpdate(device)Boas práticas: use buffer circular para atualizações contínuas, atualize valores em batch para reduzir overhead PCIe, e trate erros de timeout/overrun. Para aplicações determinísticas, prefira modo trigger externo ou sincronização via hardware clock.
Para integrações com Python, utilize bindings fornecidos no SDK e evite operações de bloqueio no loop principal para manter latência previsível.
Integração do placa PCIe 4 saídas analógicas 14 bits com SCADA e plataformas IIoT
A placa deve ser exposta ao nível de aplicação por meio de drivers/SDK e frequentemente encapsulada por um gateway OPC/OPC-UA ou Modbus TCP para SCADA. Mapear tags considerando resolução e unidade física (V, mA via conversor) facilita integração. Para Ignition, crie driver custom ou use um gateway OPC que consuma a API.
Determinismo: para aplicações de malha de controle, é recomendável manter a lógica de controle em PLC/RTU e usar a placa como I/O dedicado com atualização síncrona. Em casos de supervisão que apenas definem setpoints, o SCADA pode escrever valores esporádicos via OPC/Modbus. Para suporte a Siemens/PLC, utilize gateways que façam mapping entre canal e endereço de tag.
Para IIoT, empacote leituras e comandos em payloads MQTT ou REST via edge gateways. Inclua metadata como timestamp, qualidade e ID do canal. Encriptação TLS e autenticação mútua são recomendadas para evitar manipulação de setpoints críticos.
Conectividade com sistemas SCADA (Ex.: Ignition, Wonderware, Siemens)
Mapeie cada saída analógica para uma tag analógica no SCADA com escala e alarmes de limite. Use Deadband para reduzir tráfego e historização. Quando usar Ignition, um driver OPC-UA local pode expor a API do driver ICP DAS ao servidor Ignition.
Nos ambientes Wonderware ou Siemens, gateways Modbus/OPC facilitam integração; configure endereços e registre watchdogs para detectar falhas. Para comunicação determinística, prefira conexões LAN dedicadas ou VLAN isoladas e priorize tráfego com QoS.
Documente o mapeamento e teste failover: defina comportamento em perda de comunicação (manter último valor, mover para safe-state). Isso é obrigatório em aplicações de segurança funcional.
Integração IIoT e envio de telemetria (MQTT, REST, gateway edge)
No edge, um agente empacota comandos e telemetria e publica em tópicos MQTT organizados por site/equipamento. Use JSON binário compacto para reduzir latência e incluir timestamp em ISO8601 com precisão ms. Gateway também pode expor endpoints REST seguros para orquestração.
Práticas: batch de updates periodicamente, compressão de payload, e backpressure para evitar perda de mensagens. Para controle crítico, reforce confirmação (QoS 1/2) e mecanismos de replay. Use TLS, rotate keys e autenticação baseada em certificados.
Edge computing permite pré-processamento (filtragem, transformações, agregação) reduzindo carga na nuvem e melhorando latência para loops de controle local. Combine com políticas de autorização para prevenir execução não autorizada de setpoints.
Boas práticas de sincronização, determinismo e segurança
Sincronize clocks via NTP/PTP para registros precisos e correlacionáveis entre eventos. Para aplicações que demandam sub-ms, considere PTP (IEEE 1588). Use triggers hardware para sincronizar atualização de canais e reduzir jitter.
Segurança: implemente isolamento de rede, TLS, autenticação mútua, e controles de acesso RBAC para usuários que escrevem setpoints. Registre auditorias de alteração de valores críticos. Em linhas de produção, use VLANs separadas para I/O e TI.
Para determinismo, minimize polling e prefira eventos e triggers; dimensione buffers e prioridades de interrupção no host; e use CPUs dedicadas quando necessário para reduzir latência por interrupções de sistema.
Exemplos práticos de uso do placa PCIe 4 saídas analógicas 14 bits
Exemplo 1 — Controle analógico de atuadores em linha: um sistema de dosagem usa 4 válvulas proporcionais, cada uma comandada por 0–10 V. A placa gera setpoints atualizados a 1 kHz, com sincronização entre canais para manter perfil de vazão. O SCADA define receitas e o control loop local roda em PLC, usando a placa apenas como I/O final.
Exemplo 2 — Bancada de testes: durante certificação de sensores, a placa gera sinais padrões com rampa e passos. Um script Python automatiza testes, mede saída com DMM e registra resultados. Critérios de aceitação: erro de medição <0,2% FS e ruído RMS menor que 1 mV.
Exemplo 3 — Controle PID embarcado: um controlador rodando em PC industrial calcula setpoints e escreve nos 4 canais. O uso de atualização síncrona e trigger externo reduz jitter e melhora performance do laço. Tune PID levando em conta atraso do DAC (~microsegundos-milisegundos) e resposta da planta.
Comparação técnica: placa PCIe 4 saídas analógicas 14 bits — versus outros módulos ICP DAS
Comparação focada em resolução, isolamento, taxa de atualização e custo-benefício. Placas de 14 bits oferecem bom compromisso entre custo e resolução para muitas aplicações industriais; 16 bits pode ser necessário para metrologia, enquanto 12 bits pode bastar para comandos simples. Isolamento galvanico e sincronização por hardware são diferenciais que justificam prêmio de preço.
Abaixo tabela comparativa exemplar entre modelos ICP DAS (14-bit vs 12-bit vs 16-bit):
| Modelo | Resolução | Canais | Taxa (por ch) | Isolamento | Recomendações |
|---|---|---|---|---|---|
| PCIe 4ch 14-bit | 14 bits | 4 | 1–100 kS/s | Opcional | Controle de atuadores, testes |
| PCIe 8ch 12-bit | 12 bits | 8 | 10–200 kS/s | Limitado | Alta densidade, menos precisão |
| PCIe 2ch 16-bit | 16 bits | 2 | 1–50 kS/s | Galvânico | Metrologia, calibração precisa |
Quando escolher o 14-bit: projetos que demandam boa precisão com número intermediário de canais e necessidade de atualização razoável. Prefira 16-bit para metrologia e 12-bit quando custo e densidade são prioritários.
Erros comuns, diagnóstico e soluções práticas
Problemas elétricos e de ruído: sinais com ripple ou drift geralmente causados por aterramento inadequado ou cabos compartilhados com potência. Soluções: separar cabos, usar filtros LC, aterramento em ponto único e adicionar isolamento galvânico.
Erros de driver/configuração: dispositivo não reconhecido, conflitos de IRQ ou permissões. Verifique Device Manager/lsmod, reinstale drivers, revise udev rules e logs (dmesg). Em Windows, use Device Manager e utilitário de diagnóstico do fabricante.
Performance limitada, latência e jitter: ajuste buffers, priorize processos em tempo real (RT patches no Linux) ou mova loops críticos para PLCs. Use triggers de hardware e sincronização PTP para reduzir jitter. Meça latência com oscilloscope e timestamps para validar.
Conclusão
A placa PCIe 4 saídas analógicas 14 bits da ICP DAS é uma solução robusta e equilibrada para aplicações industriais que exigem precisão, sincronismo e integração nativa com plataformas SCADA/IIoT. Sua resolução de 14 bits, opções de isolamento e compatibilidade com Windows/Linux tornam-na indicada para controle de atuadores, bancadas de testes e edge computing em Indústria 4.0. Para aplicações que exigem essa robustez, a série placa PCIe 4 saídas analógicas 14 bits da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-4-saidas-analogica-14-bits
Se quiser comparar modelos ou avaliar integração com seu SCADA/edge, consulte outros artigos técnicos e tutoriais no blog: https://blog.lri.com.br/introducao-a-aquisicao-de-dados e https://blog.lri.com.br/como-integrar-iiot. Para soluções customizadas e suporte, visite a página de produtos e entre em contato para cotação e assistência técnica. Incentivo você a comentar dúvidas técnicas abaixo — responderei com recomendações práticas.
