Placa Relé Potência 24 Canais Para Trilho DIN 12V

Introdução

A Placa Relé de Potência 24 Canais para trilho DIN é um componente-chave em sistemas de aquisição de dados e controle industrial, projetada para acionar cargas resistivas e indutivas com isolamento e densidade de canais. Este artigo aborda em profundidade a placa relé da ICP DAS, destacando especificações, limites operacionais, integração com SCADA/IIoT e boas práticas de projeto. Desde a escolha da alimentação até a estratégia de telemetria, vamos cobrir os elementos técnicos que engenheiros de automação, integradores e compradores técnicos precisam conhecer.

A discussão inclui conceitos técnicos relevantes como MTBF, Fator de Potência (PFC) quando aplicável a fontes que alimentam a placa, e requisitos normativos (por exemplo, IEC/EN 62368-1, IEC 60601-1 e IEC 61000 para EMC) que impactam projeto de painéis. Ao longo do texto usaremos vocabulário técnico do universo de fontes de alimentação, proteção e automação para garantir aplicabilidade em ambientes industriais, utilities e OEMs. Links para documentação técnica e CTAs para avaliação de produto serão apresentados conforme o contexto.

Este conteúdo foi estruturado para ser usado como referência prática em seleção, instalação e integração da Placa Relé de Potência 24 Canais ICP DAS em arquiteturas de Indústria 4.0 e IIoT. Para leituras complementares e aprofundamento em protocolos industriais e aquisição de dados, consulte artigos do blog da LRI, como guias sobre redes industriais e aquisição de sinais: https://blog.lri.com.br/redes-industriais e https://blog.lri.com.br/guia-aquisicao-dados.

Introdução ao Placa Relé de Potência 24 Canais — visão geral e conceito fundamental

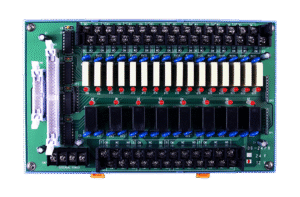

A Placa Relé de Potência 24 Canais da ICP DAS é um módulo de saída digital concebido para montagem em trilho DIN, permitindo o acionamento de até 24 cargas com controles centralizados. Em aplicações de aquisição de dados e controle, ela funciona como interface de potência entre controladores (PLC/RTU) e atuadores, oferecendo isolamento e capacidade de comutação superiores às saídas diretas de controladores. A densidade de canais reduz espaço no painel e facilita a modularização de I/O.

O papel desse tipo de placa é simples na teoria, mas crítico na prática: proteger lógica de controle contra correntes elevadas, ruídos e falhas de carga, enquanto mantém tempos de comutação previsíveis e baixa interferência eletromagnética. O design típico inclui opto-acopladores ou relés com isolamento reforçado, supressão de transientes para cargas indutivas e bornes para conexão rápida. Para aplicações que exigem robustez, a série Placa Relé de Potência 24 Canais da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/aquisicao-de-dados/placa-rele-potencia-24-canais-ptrilho-din-12v-incluica-5015

As principais características que tornam esse produto relevante são: alta densidade de canais, compatibilidade com barramento DIN, opções de tensão de bobina (ex.: 12 VDC), capacidade de carga por canal e isolamento galvânico. Essas características suportam integrações em painéis de controle compactos, além de facilitar manutenção e expansão em arquiteturas modulares.

Principais aplicações e setores atendidos pelo Placa Relé de Potência 24 Canais

A Placa Relé de Potência 24 Canais atende setores como manufatura, energia, tratamento de água, automação predial e OEMs, sendo indicada sempre que seja necessário controlar múltiplas saídas de potência a partir de um controlador lógico. Em linhas de produção, ela é utilizada no sequenciamento de motores pequenos, válvulas, resistências de aquecimento e solenoides. Em utilities, suporta controle de bombas e comutação de cargas em subestações secundárias.

Em estações de tratamento de água, a placa permite controle de bombas, agitadores e válvulas, integrando medições de nível e alarmes ao SCADA. Em automação predial, reduz tempo de instalação em painéis de automação HVAC e iluminação, agrupando saídas de potência em um único módulo. Em aplicações OEM, facilita prototipagem e produção em série devido à sua padronização em trilho DIN.

A solução também é aplicada em projetos de gestão de demanda em sistemas de energia, onde o sequenciamento controlado de cargas reduz picos e otimiza o consumo. Para projetos que desejam entender como otimizar aquisição de dados e acionamento, recomendamos a leitura de materiais técnicos no blog da LRI e comparar com requisitos de conformidade e MTBF para planejamento de manutenção: https://blog.lri.com.br.

Especificações técnicas do Placa Relé de Potência 24 Canais (tabela e resumo) Placa Relé de Potência 24 Canais

A seguir apresentamos uma tabela com parâmetros-chave recomendados para inclusão no escopo técnico ao avaliar uma Placa Relé de Potência 24 Canais. Esses parâmetros permitem comparar modelos e avaliar adequação ao projeto. Valores numéricos são exemplares — confirme sempre no datasheet do fabricante.

Tabela de especificações recomendada (colunas e métricas)

Notas de engenharia e limites operacionais Placa Relé de Potência 24 Canais

Ao especificar a Placa Relé de Potência 24 Canais é crucial considerar tolerâncias elétricas e condições ambientais. Temperatura e umidade afetam a resistência de contato e ciclo de vida dos relés; recomenda-se instalar em painéis com ventilação para aplicações com alta comutação. A derating para cargas indutivas e cargas com fator de potência (PFC baixo) deve ser aplicado para evitar sobreaquecimento.

Verifique também requisitos de EMC (IEC 61000) e segurança elétrica (IEC/EN 62368-1; IEC 60601-1 para aplicações médico-industriais quando aplicável). O isolamento galvânico típico (por ex. 2500 Vrms) protege a lógica de controle, mas não dispensa aterramento adequado e proteção contra sobretensões. Recomenda-se testes de tensão dielétrica e resistência de isolamento na instalação inicial.

Confirme dados como tempo de comutação, capacidade de corrente contínua, resistência de contato e vida elétrica diretamente no datasheet do modelo escolhido. Essas métricas definem MTBF operacional e estratégias de manutenção preventiva. Para especificações finais e aquisição, consulte a página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-rele-potencia-24-canais-ptrilho-din-12v-incluica-5015

Importância, benefícios e diferenciais do Placa Relé de Potência 24 Canais

A Placa Relé de Potência 24 Canais oferece confiabilidade e densidade de canais que reduzem espaço e custo por I/O em painéis industriais. Ao centralizar 24 canais em um módulo com montagem em trilho DIN, reduz-se o cabeamento e o tempo de montagem, além de facilitar trocas rápidas em manutenção. A redução de componentes dispersos também melhora a rastreabilidade e documentação do painel.

Diferenciais técnicos incluem isolamento galvânico entre bobina e contatos, opções de supressão de transientes para cargas indutivas e bornes com retenção para cabos sólidos e flexíveis. Esses recursos reduzem chamadas de manutenção e aumentam o tempo médio entre falhas (MTBF). Além disso, a compatibilidade com padrões industriais facilita integração com PLCs e RTUs comuns no setor.

Do ponto de vista comercial, o custo-benefício vem da economia de espaço, padronização de inventário e menor necessidade de componentes auxiliares. Para aplicações que exigem robustez em trilho DIN, a série Placa Relé de Potência 24 Canais da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de compra: https://www.lri.com.br/aquisicao-de-dados/placa-rele-potencia-24-canais-ptrilho-din-12v-incluica-5015

Guia prático de instalação e operação do Placa Relé de Potência 24 Canais — passo a passo

Antes de montar a Placa Relé de Potência 24 Canais, verifique o espaço em painel para o trilho DIN, a capacidade de dissipação térmica e a posição relativa aos demais módulos. Faça uma inspeção visual do módulo e do painel; confirme versão de tensão (12 VDC vs 24 VDC) e compatibilidade com a lógica de controle. Planeje rotas de cabeamento para minimizar loops de terra e interferência eletromagnética.

A montagem segue procedimento padrão: fixar no trilho DIN, conectar alimentação do módulo com fusíveis adequados, e ligar sinais de controle aos terminais de entrada do relé ou ao driver digital. Use identificação clara para cada canal e organize barramentos de potência. Antes da energização, realize checagem de continuidade, isolamento e polaridade.

Após energizar, efetue testes de funcionamento com cargas representativas, medindo tempos de comutação e verificando aquecimento. Documente resultados e atualize o diagrama elétrico do painel. Para procedimentos avançados de I/O e integração, consulte artigos técnicos no blog da LRI sobre aquisição de dados e integração de dispositivos: https://blog.lri.com.br/guia-aquisicao-dados

Preparação e segurança elétrica (o que verificar antes)

Antes de energizar a Placa Relé de Potência 24 Canais, confirme a presença de dispositivos de proteção como fusíveis, disjuntores e proteção contra sobrecorrente por canal. Verifique aterramento do painel e isolamento de barreiras vivas. Use EPI e procedimentos de bloqueio/etiquetagem (lockout-tagout) conforme a NR-12 e normas locais.

Confira também a compatibilidade entre a fonte de alimentação (inclusive PFC quando aplicável) e a demanda do módulo, dimensionando margem para picos de corrente durante comutação. Verifique se existem varistores ou supressores de transiente para proteção adicional contra sobretensões. Execute testes de resistência de isolamento e dielétricos quando exigido.

Registre as leituras iniciais (tensões, correntes, temperatura) e estabeleça um checklist de pré-energização. Isso reduz risco de falha precoce e facilita troubleshooting posterior.

Conexões elétricas e layout de fiação (exemplos de wiring) Placa Relé de Potência 24 Canais

Ligue cargas agrupando condutores de potência em barramentos adequados e rotas separadas das linhas de sinal para reduzir ruído. Para cargas indutivas, recomenda-se utilização de snubbers ou diodos flyback, dependendo se a carga for AC ou DC. Para linhas de potência, selecione bitolas compatíveis com corrente contínua por canal e temperatura do condutor.

Um diagrama típico inclui: fonte de alimentação do módulo (12/24 VDC), entradas de controle vindas do PLC/RTU e saídas para cargas com fusíveis por grupo. Em instalações críticas, use relés auxiliares para isolar cargas elevadas ou para aumentar redundância. Mantenha curtos os trilhos de retorno para reduzir loops de terra.

Lembre-se de rotular todos os terminais e manter documentação atualizada do wiring. Para topologias multi-carga, planeje o polling e estratégias de intertravamento no controlador para evitar comutação simultânea de cargas que causem picos.

Configuração inicial e testes funcionais

Execute testes de acionamento sequencial verificando tempos de resposta por canal e detectando canais com resistência de contato elevada. Use cargas dummy ou simuladores de carga inicialmente para validar comportamento sem risco. Verifique também sinais de aquecimento em terminais e no relé após ciclos repetidos.

Realize testes de falha: simule perda de alimentação, falha de comunicação e curto-circuitos para observar comportamento previsível e seguro do sistema. Registre logs de eventos para análise e ajuste de parâmetros de proteção. Se houver integração IIoT, verifique telemetria e alarmes.

Por fim, implemente um plano de aceite que inclua medições instrumentadas e assinaturas técnicas para garantir conformidade com especificações do cliente e normas aplicáveis.

Integração do Placa Relé de Potência 24 Canais com sistemas SCADA e plataformas IIoT

A integração da Placa Relé de Potência 24 Canais com SCADA/IIoT normalmente ocorre via um PLC/RTU que mapeia os pontos de saída do módulo como tags. Em arquiteturas modernas, o módulo é parte do subsistema de atuação, enquanto o controlador central realiza lógica, horarios e telemetria. Isso permite coleta de eventos, monitoramento de estado e integração com análise preditiva em nuvem.

Modelos de dados devem incluir estado do relé, contadores de ciclos, tempo de energização e alarmes de falha. Esses dados suportam políticas de manutenção preditiva e gerenciamento de ativos. Para conectividade IIoT, use gateways que traduzam protocolos industriais para MQTT/HTTP/OPC UA, preservando semanticamente as tags para o sistema de supervisão.

Para otimizar performance, implemente polling responsivo e eventos push para mudanças de estado críticas. Estruture a arquitetura com segmentação de rede para proteger a camada de controle e use autenticação e certificados quando integrar com plataformas externas.

Protocolos e interfaces suportados (ex.: Modbus, OPC, MQTT) — confirmar no datasheet Placa Relé de Potência 24 Canais

A Placa Relé de Potência 24 Canais em si é tipicamente um módulo de saída e pode não implementar protocolos de rede diretamente; a interface ao SCADA é feita pelo controlador que aciona os terminais. Confirme no datasheet se o módulo dispõe de entradas digitais gerenciáveis por barramento serial ou se é puro relé. Em sistemas modulares ICP DAS, existem gateways e módulos com suporte a Modbus, OPC UA e MQTT.

Ao mapear canais para tags, documente endereços, tipo lógico e comportamento em falha. Para maior eficiência, prefira comunicação por eventos para mudanças de estado e polling em cadência reduzida para estados estáticos. Consulte o datasheet e manuais do controlador para estabelecer a estratégia de comunicação ideal.

Sempre valide latência e jitter aceitáveis, especialmente para sequenciamento de cargas críticos. Ajuste tempos de debounce e timeout para reduzir falsos eventos devido a ruído.

Boas práticas para segurança e confiabilidade na integração IIoT

Implemente segmentação de rede: rede de controle isolada da rede corporativa e regras de firewall estritas. Use autenticação forte e certificados para plataformas IIoT, e limite portas e serviços expostos. Backups de configuração do controlador e logs de eventos devem ser mantidos para auditoria.

Adote redundância em pontos críticos: fontes redundantes, caminhos de comunicação alternativos e planos de fallback lógicos no PLC para manter segurança operacional em caso de falhas de rede. Monitore integridade dos relés (ciclos, temperatura) para antecipar substituições.

Integre alarmes e escalonamento para responder rapidamente a falhas; use dashboards com KPIs (MTBF, tempo médio para reparo) para acompanhamento contínuo e melhoria.

Exemplos práticos de uso do Placa Relé de Potência 24 Canais — estudos de caso curtos

Cenário 1: Em uma linha de montagem automotiva, a Placa Relé de Potência 24 Canais controla 16 solenoides e 8 resistências de aquecimento, centralizando o cabeamento e permitindo sequenciamento do PLC. O ganho principal foi redução de espaço e tempo de manutenção com identicação por canal.

Cenário 2: Em uma ETE (estação de tratamento de água), a placa gerencia bombas e válvulas redundantes, permitindo alternância e balanceamento de uso para prolongar vida útil. A telemetria para SCADA reduz visitas de campo e otimiza consumo energético.

Cenário 3: Em um sistema de gestão de energia em prédio corporativo, a placa faz sequenciamento de cargas não críticas durante picos para limitar demanda contratada. Isso reduziu custos operacionais e permitiu resposta automática a alarmes de demanda.

Cada caso mostra como densidade, isolamento e integração com lógica de controle tornam a placa uma peça-chave em arquitetura moderna de automação.

Caso 1 — Automação de painéis industriais (sequenciamento de motores)

Objetivo: sequenciar motores de transporte e posicionamento. A placa permitiu controlar motores auxiliares e intertravamentos através do PLC. A redução de cabeamento e layout modular facilitou manutenção.

Configuração básica: Relés usados para sinais de partida dos contactores, com feedbacks de proteção e sensores mapeados no SCADA. Gains: redução de downtime e padronização de componentes.

Resultados: menor tempo de reparo e melhoria na rastreabilidade de falhas por canal.

Caso 2 — Controle de bombas em estação de tratamento de água

Objetivo: alternância e proteção de bombas para otimizar operação. A placa foi usada com sensores de nível e lógica de PLC para operação automática.

Configuração básica: sequenciamento com redundância e alarms em SCADA. Gains: vida útil aumentada das bombas e economia de energia.

Resultados: redução de visitas de manutenção e resposta proativa a falhas.

Caso 3 — Integração com sistema de gerenciamento de energia (limitação de demanda)

Objetivo: reduzir picos de demanda elétrica. A placa gerenciou cargas não críticas com estratégia de shed control.

Configuração básica: lógica no PLC com entradas de medidor de energia e ações por faixa. Gains: redução do custo com demanda e maior previsibilidade.

Resultados: economia comprovada e operação automatizada durante picos.

Comparação técnica com produtos similares da ICP DAS e alternativas do mercado

Ao comparar a Placa Relé de Potência 24 Canais com outros módulos ICP DAS, avalie critérios como densidade de canais, capacidade de corrente por canal, opções de tensão de bobina, e presença de isolamento. Módulos alternativos podem oferecer maior corrente por canal (p.ex. 10 A) ou relés de estado sólido para comutação silenciosa, cada um com trade-offs em custo e dissipation térmica.

Em relação a alternativas de mercado, placas de relé de fabricantes genéricos podem ser mais baratas, porém frequentemente não apresentam o mesmo nível de documentação, certificação e suporte técnico. Para aplicações críticas em utilities ou indústrias reguladas, optar por fornecedores com certificações (IEC/EN) e histórico comprovado é recomendável.

Critérios de seleção incluem: compatibilidade com trilho DIN, disponibilidade de peças de reposição, documentação técnica completa, certificados de ensaios e SLA de suporte. Faça provas de conceito com medição de MTBF e avaliação de custos totais ao longo do ciclo de vida.

Vantagens e limitações frente a módulos ICP DAS semelhantes

Vantagens: densidade de 24 canais, suporte técnico e integração com ecossistema ICP DAS, documentação robusta e opções de montagem em trilho DIN. Limitações: pode necessitar de módulos auxiliares para comunicação direta com SCADA e, em cargas muito altas, pode exigir relés de maior capacidade ou contator intermediário.

Considere também a disponibilidade de versões com bobina 12 V vs 24 V, e opções com contatos NA/NF conforme necessidade. A escolha deve refletir o balanço entre densidade e capacidade por canal.

Alternativas de mercado e critérios de seleção Placa Relé de Potência 24 Canais

No mercado existem placas com relés mecânicos e módulos SSR (Solid State Relays). SSRs trazem maior vida útil e comutação rápida, mas têm perdas térmicas e custo maior para altas correntes. Relés mecânicos são versáteis e econômicos para cargas intermitentes.

Critérios técnicos: corrente máxima por canal, tempo de comutação, isolamento, vida elétrica, proteção contra transientes e certificações. Comerciais: custo total, disponibilidade e suporte. Faça testes práticos com cargas representativas antes da compra final.

Erros comuns, armadilhas de projeto e troubleshooting do Placa Relé de Potência 24 Canais

Erros recorrentes incluem subdimensionamento de condutores, ausência de supressão em cargas indutivas e falta de proteção por canal. Esses erros provocam falhas nos relés, aquecimento excessivo e mau funcionamento de lógica de controle. A solução passa por revisão de projeto elétrico e aplicação de snubbers/varistores.

Outra armadilha é não considerar a energia térmica acumulada quando muitos canais operam simultaneamente. O consequente derating reduz a capacidade de comutação e pode reduzir vida útil. Planeje distribuição de cargas e recomende ciclos de comutação espaçados quando necessário.

Para troubleshooting, siga um diagnóstico ordenado: verifique alimentação, sinais de controle, integridade dos contatos e documentação de eventos no SCADA. Testes com multímetro e simuladores de carga ajudam a isolar problemas.

Erros de fiação e proteção (como evitar)

Evite fiação fina para correntes altas e rotas de cabos próximos a fontes de interferência. Use bornes traváveis e crimps adequados. Proteja cada canal com fusíveis ou proteção de corrente apropriada. Separe sinais de potência e sinais fracos.

Implemente esquemas de aterramento corretos para prevenir correntes de fuga e loops de terra. Documente alterações e mantenha esquemas atualizados.

Diagnóstico de falhas elétricas e de comunicação

Para falhas elétricas, meça tensão de alimentação do módulo, continuidade dos contatos e resistência de carga. Para falhas de comunicação, verifique endereçamento, cablagem serial/Ethernet e logs do controlador. Reinicie de forma controlada se necessário.

Registre falhas e acione suporte técnico com informações de serial, firmware e condições operacionais para acelerar resolução.

Documentação, manutenção preventiva e ciclo de vida do Placa Relé de Potência 24 Canais

Mantenha documentação atualizada: esquema elétrico, lista de materiais (BOM), datasheets e logs de manutenção. Planeje inspeções periódicas para verificar termo-acoplamento, aperto de bornes e sinais de corrosão. Essas ações aumentam MTBF e reduzem custos de parada.

Cronograma de manutenção recomendado: inspeção visual mensal, medição de resistência de contato semestral e testes de ciclo anual em canais críticos. Substitua relés próximos ao fim de vida elétrica conforme histórico de ciclos. Registre eventos em CMMS para gestão de ativos.

Planeje substituição/upgrade considerando obsolescência, custo de downtime e compatibilidade com novas arquiteturas IIoT. Avalie também possibilidade de migrar para SSRs em projetos que demandem alta vida útil e comutação frequente.

Conclusão estratégica e chamada para ação — solicite informação sobre o Placa Relé de Potência 24 Canais

A Placa Relé de Potência 24 Canais é uma solução comprovada para centralizar e robustecer o acionamento de múltiplas cargas em painéis DIN, especialmente em ambientes industriais e utilities. Ao avaliar modelos, priorize certificações, dados de MTBF, capacidade térmica e documentação técnica. Estratégias de integração IIoT e telemetria aumentam o valor operacional do ativo.

Para aplicações que exigem essa robustez, a série Placa Relé de Potência 24 Canais da ICP DAS é a solução ideal. Confira as especificações e solicite informações comerciais em: https://www.lri.com.br/aquisicao-de-dados/placa-rele-potencia-24-canais-ptrilho-din-12v-incluica-5015. Se preferir, veja outros produtos e artigos técnicos relacionados no blog da LRI para planejar sua arquitetura: https://blog.lri.com.br.

Entre em contato para suporte técnico, dimensionamento de sistemas e propostas comerciais. Pergunte nos comentários sobre suas dúvidas de projeto, desafios de instalação ou integração com SCADA/IIoT — nosso time técnico e a comunidade especializada podem ajudar.

Perspectivas futuras, aplicações emergentes e resumo estratégico para Placa Relé de Potência 24 Canais

Tendências como digitalização de painéis, monitoramento em tempo real e análise preditiva fortalecem o papel de módulos de saída robustos. A telemetria granular (ciclos, temperatura, tempo de fechamento) permitirá manutenção preditiva e redução de custos operacionais. Integração com OPC UA e MQTT facilitam uso em arquiteturas Industry 4.0.

Espera-se crescimento de aplicações que combinem relés mecânicos com sensores inteligentes para diagnóstico de contato, e adoção de relés híbridos em aplicações que exigem vida útil estendida. Para projetos futuros, recomendo avaliar requisitos de dados desde a especificação para garantir escalabilidade.

Em resumo, a escolha de uma Placa Relé de Potência 24 Canais deve considerar não só a capacidade atual, mas também integração com plano de digitalização e políticas de manutenção. Consulte artigos e guias do blog LRI para planejar migrações e arquiteturas integradas: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Conclusão

A Placa Relé de Potência 24 Canais em trilho DIN é uma peça central para arquiteturas de controle e aquisição de dados em ambientes industriais. Com atenção a especificações, limites térmicos e estratégias de integração IIoT, engenheiros e integradores podem obter ganhos significativos em confiabilidade e eficiência operacional. Sempre valide parâmetros no datasheet e planeje manutenção preventiva baseada em MTBF e ciclos de operação.

Ao projetar, priorize isolação galvânica, proteção contra transientes e rotas de cabos que minimizem ruído. Utilize práticas de segurança e documentação para reduzir riscos e facilitar suporte. Para dúvidas práticas, deixe comentários e descreva seu caso de uso — responderemos com recomendações técnicas específicas.

Se desejar avaliar uma solução pronta, consulte a página da ICP DAS na LRI e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-rele-potencia-24-canais-ptrilho-din-12v-incluica-5015. Incentivamos perguntas técnicas nos comentários e troca de experiências com outros profissionais.
