Placa Saída Dreno Aberto 24 Canais CA-3710 Aquisição Dados

Leandro Roisenberg

Introdução — Entenda o produto Placa Saída Dreno Aberto 24 Canais (inclui CA-3710) e seu propósito

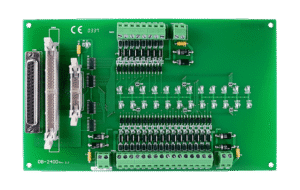

A placa saída dreno aberto 24 canais (inclui CA-3710) é um módulo de I/O digital projetado para fornecer 24 saídas do tipo dreno aberto, permitindo controle seguro e flexível de cargas externas em ambientes industriais. Este artigo técnico aborda arquitetura, especificações, instalação, integração com SCADA/IIoT e estudos de caso, com foco em aplicadores como engenheiros de automação, integradores e compradores técnicos.
A terminologia chave — saída dreno aberto, CA-3710, I/O digital e automação industrial — será usada desde o início para otimizar compreensão técnica e busca semântica, e para facilitar comparações com normas como IEC/EN 62368-1 e requisitos de EMC (ex.: IEC 61000-6-2).
Se você busca substituir painéis com relés redundantes ou reduzir cabeamento em linhas de produção, este módulo oferece densidade de canais e integração com gateways ICP DAS, mantendo confiabilidade e conformidade industrial.

O que é Placa Saída Dreno Aberto 24 Canais (inclui CA-3710)? — Conceito fundamental e arquitetura

A placa saída dreno aberto 24 canais é um módulo de saída digital baseado em transistores com configuração de dreno aberto (open-drain), que exige uma tensão de pull-up externa para completar o circuito quando ativada. A arquitetura inclui 24 canais independentes, circuito de proteção por diodos/TVS em cada saída e interface para o módulo de acondicionamento/CA-3710.
Tecnicamente, um dreno aberto funciona de forma análoga a uma válvula unidirecional: o transistor interno apenas conecta o ponto ao terra (ou linha negativa), necessitando da fonte externa para fornecer a tensão positiva da carga. Esse conceito é vantajoso para acionar cargas de diferentes tensões ou para interligar com relés externos e PLCs.
O CA-3710 atua como condicionador e conector lógico, facilitando o acoplamento entre a placa e barramentos industriais, adicionando isolamento quando necessário e simplificando o pinout para integração com racks DIN-rail.

Principais aplicações e setores atendidos pela Placa Saída Dreno Aberto 24 Canais (inclui CA-3710) placa saída dreno aberto 24 canais

A placa encontra aplicação em automação industrial, linhas de montagem, tratamento de água e esgoto, usinas de energia e facilities de utilities, onde existem múltiplos pontos de acionamento. É especialmente útil em cenários que demandam densidade de canais, isolamento por canal e fácil expansão de I/O.
Setores como OEMs de máquinas, indústrias de processo e integradores de sistemas IIoT se beneficiam da compatibilidade com gateways e protocolos industriais, além da robustez contra interferência eletromagnética e picos de carga.
Em Indústria 4.0, a placa atua como um elemento de borda para acionar atuadores, integrar com telemetria e suportar estratégias de manutenção preditiva quando combinada com soluções de historização.

Casos de uso por setor — Onde implementar com impacto

Na indústria de água & esgoto, use a placa para acionamento de válvulas e bombas com lógicas de intertravamento e segurança, reduzindo tempo de resposta e cabeamento. Em manufatura, empregue-a para controle de linhas — alerta de status, partida de motores via relés externos e sinalização.
Em utilities e subestações, a placa permite interface com painéis legacy, acionando relés de proteção ou bobinas de contatores por meio de saídas dreno aberto com pull-ups dedicados. Para OEMs, agrega flexibilidade no design de máquinas compactas, diminuindo o uso de módulos por canal.
Cada caso deve considerar limites de corrente, necessidade de proteção contra sobrecorrente e conformidade às normas EMC/segurança aplicáveis ao ambiente da instalação.

Especificações técnicas do Placa Saída Dreno Aberto 24 Canais (inclui CA-3710) — Tabela de referência rápida

Abaixo está uma tabela sintética com parâmetros essenciais para seleção rápida do módulo. Consulte sempre a ficha técnica completa para detalhes de MTBF, curvas de derating e notas de aplicação.

Tabela de especificações (sugestão a incluir)

Parâmetro Valor típico
Canais 24
Tipo de saída Dreno aberto (open-drain), transistor N-Channel
Tensão suportada por carga Depende do pull-up externo (normalmente 5–30 VDC)
Corrente por canal 100–500 mA (ver ficha técnica para limites e derating)
Isolamento Óptico ou por barramento (conforme versão); isolamento de 1500 Vrms típico em modelos isolados
Consumo < 50 mA (módulo em standby) + carga
Dimensões Formato DIN-rail / placa 24 canais (ver desenho)
Temp. operação -20 °C a +70 °C
Certificações CE, RoHS, EMC IEC 61000 series; possível UL conforme modelo
MTBF Valores típicos > 200.000 h (dependendo do ambiente)

Pinout, conexões e requisitos elétricos

O pinout padrão inclui conector de 24 saídas e bornes para alimentação de pull-up/terra, além de sinais de diagnóstico. Cada canal normalmente possui: pino de saída (drain), referência comum (GND) e, opcionalmente, ponto de detecção de corrente/falha.
Recomenda-se o uso de resistores pull-up dimensionados conforme a carga e a velocidade de comutação; para cargas indutivas utilizar snubbers, diodos flyback ou supressores TVS. Notas importantes: evitar pull-ups muito fracos que causem tempos de subida lentos; dimensionar proteções térmicas para corrente contínua.
Proteções adicionais como fusíveis por canal, varistores e monitoramento de temperatura no CA-3710 aumentam a robustez contra sobrecargas e curto-circuitos.

Requisitos ambientais, certificações e compatibilidade

Operação em faixas industriais requer conformidade com EMC (IEC 61000), imunidade a surto e ESD, e resistência a vibração/choque conforme IEC 60068. Modelos para ambientes severos podem oferecer grau de proteção IP20 a IP67 via invólucros.
Certificações típicas incluem CE e RoHS; para aplicações críticas, verifique requisitos adicionais como UL ou certificação para ambientes intrinsecamente seguros (Ex) quando aplicável. Normas de segurança como IEC/EN 62368-1 são referenciadas em produtos com alimentações e interfaces complexas; fabricantes podem fornecer documentação de conformidade.
Compatibilidade com gateways ICP DAS, CLPs e sistemas SCADA deve ser checada quanto a níveis lógicos, tempo de resposta e mapeamento de endereços; o CA-3710 facilita essa integração física e elétrica.

Importância, benefícios e diferenciais do Placa Saída Dreno Aberto 24 Canais (inclui CA-3710)

Escolher um módulo com 24 saídas dreno aberto significa aumentar densidade de I/O, reduzir espaço em painel e facilitar a manutenção modular. A topologia open-drain permite interoperar com múltiplas tensões e tipos de cargas sem necessidade de conversores adicionais.
Do ponto de vista de confiabilidade, o design com proteção por canal e integração com o CA-3710 reduz pontos de falha; métricas como MTBF e arquitetura redundante de alimentação impactam diretamente na disponibilidade operacional (uptime).
A escolha por produtos ICP DAS traz diferencial de suporte a protocolos, documentação técnica completa e ecossistema de gateways e software, acelerando projetos de IIoT e Indústria 4.0.

Benefícios operacionais e financeiros

Redução de cabeamento e densidade de canais diminuem tempo de instalação e custo com matérias primas, reduzindo o TCO (Total Cost of Ownership). A modularidade facilita upgrades e substituições sem paradas longas de produção.
Ganho em disponibilidade operacional por meio de diagnósticos embarcados e opções de monitoramento traduz-se em menor tempo médio para reparo (MTTR) e menos paradas não planejadas.
Economia também vem do menor consumo de energia do sistema de controle, especialmente quando projetado com eficiência (conceitos como PFC aplicáveis na fonte de alimentação do rack).

Diferenciais técnicos frente a alternativas placa saída dreno aberto 24 canais

O uso de dreno aberto com o CA-3710 proporciona maior flexibilidade de tensão de carga em comparação a saídas push-pull fixas. Recursos como isolamento por canal e supressão de surtos elevam a robustez.
Integração nativa com gateways ICP DAS e compatibilidade de drivers reduzem tempo de integração em SCADA e plataformas IIoT. Monitoramento de estado por canal e proteção por limitação térmica são diferenciais frente a módulos genéricos.
Em comparação, alternativas com relés ocupam mais espaço, têm desgaste mecânico e menor taxa de comutação, enquanto saídas transistoras sem dreno aberto podem limitar a compatibilidade de tensão.

Guia prático de instalação e uso — Implemente o Placa Saída Dreno Aberto 24 Canais (inclui CA-3710) passo a passo

Antes da instalação, revise a ficha técnica do módulo e valide os limites de corrente por canal e as tolerâncias térmicas. Verifique a compatibilidade elétrica com CLP/gateway e a necessidade de resistores pull-up externos.
Planeje o aterramento e a segregação de cabos de potência e sinais para minimizar interferência; siga normas de aterramento industrial e boas práticas de EMC (por exemplo, cabos trançados e malha de aterramento).
Tenha à mão ferramentas de diagnóstico (multímetro, osciloscópio) e um plano de testes para comissionamento que inclua verificações de isolamento, continuidade e resposta temporal.

Checklist pré-instalação — Preparar ambiente e materiais

  • Verificar tensão de alimentação e limites de corrente por canal.
  • Ferramentas: torque driver para bornes, multímetro, termômetro infravermelho.
  • Components: resistores pull-up adequados, fusíveis, diodos de roda livre para cargas indutivas.
    Confirme documentação técnica e diagramas de pinout do CA-3710 para evitar erros de conexão e reduzir retrabalhos.

Passo a passo de montagem física e fiação

Monte a placa em trilho DIN ou suporte conforme o manual, respeitando distância mínima para dissipação térmica. Conecte os bornes de saída seguindo polaridade e sinalização de canais.
Instale fusíveis e proteções por canal conforme o cálculo de corrente e possíveis picos de inrush de cargas. Evite emendas e use terminais crimps padronizados para confiabilidade mecânica.
Implemente cabos de controle separados dos cabos de potência e utilize blindagem quando necessário para minimizar ruído; rotule todos os pontos para facilitar manutenção.

Configuração de I/O e ajustes no firmware/software

Realize o mapeamento de canais no seu CLP/gateway, definindo endereços e parâmetros de debounce/tempo mínimo de comutação. Ajuste parâmetros de alarmes e thresholds de corrente quando disponível.
Para integrações IIoT, configure tags e políticas de amostragem para evitar sobrecarga de rede e otimizar latência; utilize compressão e filtragem local quando suportado.
Documente a configuração em repositório de controle de versão e mantenha backup da configuração antes de alterações.

Testes de comissionamento e verificação funcional

Teste cada canal individualmente com cargas representativas; monitore corrente e temperaturas para validar tornos limites. Execute testes de falha intencional (curto-circuito simulado) para confirmar atuação de proteções.
Verifique tempos de resposta e jitter para aplicações de sincronização; compare com requisitos do sistema e ajuste debounce/filtragem digital se necessário.
Registre resultados de testes em checklists e crie planos de ação para não-conformidades detectadas.

Rotina de manutenção preventiva e diagnóstico

Inspecione conexões e torque dos bornes periodicamente; verifique sinais de aquecimento ou oxidação. Monitore logs de falhas e alarms para identificar tendências e iniciar manutenção preditiva.
Implemente ciclos trimestrais de verificação de isolamento e testes de funcionalidade dos canais críticos. Troque componentes sujeitos a desgaste conforme o histórico e MTBF previsto.
Mantenha firmware e drivers atualizados, verificando compatibilidade com o ambiente SCADA/IIoT e registrando mudanças em CMDB.

Integração com sistemas SCADA e plataformas IIoT

A integração bem-sucedida começa na fase de projeto, escolhendo protocolos e strategi as de mapeamento adequadas para minimizar latência e overhead. A placa funciona como camada de saída em arquiteturas distribuídas, integrando-se via gateways ICP DAS.
Use estratégias de edge computing para pré-processar alarmes e reduzir tráfego para a nuvem, mantendo os dados críticos localmente disponíveis em SCADA para alta disponibilidade.
Mantenha documentação de mapeamento de tags e políticas de retenção de dados; isso facilita historização e análises de causa raiz em plataformas IIoT.

Protocolos e métodos de comunicação suportados

Gateways ICP DAS normalmente suportam Modbus RTU/TCP, EtherNet/IP, MQTT e OPC UA — escolha conforme seu ambiente de controle e requisitos de latência. Para integração com SCADA, Modbus/TCP e OPC UA são os mais comuns.
Em IIoT, prefira MQTT com TLS para telemetria leve e interoperabilidade com plataformas cloud. Configure QoS e políticas de reconexão para garantir robustez em redes não confiáveis.
Dimensione polls e ciclos de scan para evitar saturação do gateway; utilize bloqueios de grupo (grouping) quando possível para reduzir número de transações.

Mapeamento de I/O para SCADA/Historização em IIoT

Projete um esquema de endereçamento lógico que corresponda à planta física; agrupe canais por função (ex.: bombas, válvulas, alarmes). Defina tags com metadados (local, equipamento, criticidade) para facilitar análise.
Use amostragem adaptativa: alta frequencia para sinais críticos, baixa para status. Armazene dados brutos em borda por curto período para compressão antes de envio à nuvem.
Implemente retenção e política de ciclo de vida dos dados conforme compliance e necessidades de auditoria.

Segurança, rede e boas práticas para IIoT

Segmente redes OT e IT; aplique firewalls industriais e filtros por ACL para limitar acesso aos gateways e módulos I/O. Use VPNs e TLS para conexões remotas e autenticação forte.
Desabilite serviços não utilizados, mantenha atualizações de firmware sob controle e implemente monitoramento contínuo de integridade (SIEM) para detectar anomalias.
Realize testes de penetração periódicos e adote práticas de hardening conforme guias do fabricante e normas de cibersegurança industrial.

Exemplos práticos de uso e estudos de caso com Placa Saída Dreno Aberto 24 Canais (inclui CA-3710)

Os exemplos abaixo ilustram sequências lógicas e integrações reais que mostram ganhos em confiabilidade e redução de custos operacionais. Cada caso usa a placa com o CA-3710 para compatibilização elétrica e proteção.

Exemplo 1 — Controle de bomba e proteção de sobrecorrente

Implementar lógica de partida sequencial com feedback de corrente permite detectar bloqueio de bomba e interromper acionamento. A placa aciona relé de partida via saída dreno aberto, e sensores de corrente alimentam lógica de proteção no gateway.
A proteção inclui fusíveis por linha e monitoramento de I2t no gateway para desligamento automático em condições de sobrecorrente.
Resultado: menor dano mecânico, redução de paradas não planejadas e conformidade com rotinas de segurança operacionais.

Exemplo 2 — Acionamento de válvulas em tratamento de água

As saídas dreno aberto acionam bobinas de válvulas usando pull-ups calibrados para as tensões de bobina; intertravamentos lógicos garantem que válvulas críticas não sejam acionadas simultaneamente.
Integração com sensores de nível e fluxo permite implementar sequências automáticas e rotinas de fallback em caso de falha de comunicação.
Benefícios: automação segura, menor consumo de energia e facilidade de manutenção modular.

Exemplo 3 — Sinalização e diagnóstico remoto em linha de produção

Use a placa para controlar painéis de sinalização (luzes, buzinas) e sinalizar estados de máquinas diretamente ao SCADA. Alarmes são historizados por IIoT e disponibilizados para dashboards de OEE.
Diagnóstico remoto inclui status por canal e notificação automática por evento (MQTT), reduzindo tempo de resposta de equipes de manutenção.
Impacto: aumento da visibilidade operacional e redução de perdas por paradas prolongadas.

Comparações, erros comuns e nuances técnicas entre produtos ICP DAS

Comparar modelos ICP DAS exige análise objetiva de parâmetros elétricos, isolamentos, recursos de diagnóstico e compatibilidade com ecossistemas já instalados. A escolha deve considerar custo inicial e custo operacional.
Erros comuns incluem subdimensionamento de pull-ups, falta de proteção contra pico de corrente, e avaliação insuficiente de derating térmico em ambientes com altas temperaturas. Esses problemas reduzem vida útil e levam a falhas.
Entender nuances como comportamento de dreno aberto (limitação de sink current), necessidade de pull-ups externos e impacto do tempo de comutação é crítico ao selecionar e aplicar o produto.

Critérios objetivos para comparar modelos ICP DAS

  • Número de canais e densidade por módulo.
  • Corrente máxima por canal e capacidade de inrush.
  • Tipo de isolamento (canal a canal vs. comum).
  • Recursos de diagnóstico e compatibilidade com gateways.
    Compare também MTBF, certificações e disponibilidade de suporte técnico.

Erros comuns na seleção e na instalação e como evitá-los

Falta de dimensionamento de pull-up, ignorar proteção contra surtos em cargas indutivas e não considerar derating térmico são causas recorrentes. Use fichas técnicas e consulte o suporte do fabricante para casos críticos.
Outra falha é integrar sem planejar mapeamento de tags, o que gera retrabalho em SCADA; padronize nomenclatura antes da implantação.
Evite instalação sem isolamento adequado em ambientes com alta interferência eletromagnética; use filtros e blindagens recomendadas.

Detalhes técnicos críticos (dreno aberto, proteção, capacidade de carga)

Saídas dreno aberto só oferecem conexão ao terra interno; a tensão de pull-up e a corrente de sink determinam a capacidade de carga. Em cargas indutivas sempre prever proteção adicional (diode flyback, snubber).
Capacidade térmica e derating são críticos: em temperaturas elevadas a corrente permissível por canal reduz-se. Consulte curvas de derating e dimensione dissipaç ão ou ventilação quando necessário.
Proteção por fusível individual ou por grupo é recomendada para proteger contra curta duração de curto-circuito e permitir identificação rápida de falhas.

Conclusão e chamada para ação — Solicite cotação ou entre em contato

A placa saída dreno aberto 24 canais (inclui CA-3710) é uma solução robusta e flexível para aplicações industriais que demandam densidade de I/O, compatibilidade com múltiplas tensões e integração com ecossistemas ICP DAS. Sua arquitetura reduz cabeamento, melhora manutenção e possibilita integração com SCADA/IIoT.
Para aplicações que exigem essa robustez, a série Placa Saída Dreno Aberto 24 Canais (inclui CA-3710) da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico diretamente na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-saida-dreno-aberto-24-canais-inclui-ca-3710.
Outra alternativa em casos que demandam gateways e integração é conferir os módulos e gateways ICP disponíveis em https://www.lri.com.br/ — nossa equipe técnica pode ajudar no dimensionamento e na compatibilidade de rede.

Perspectivas futuras e resumo estratégico para o Placa Saída Dreno Aberto 24 Canais (inclui CA-3710)

Tendências como borda inteligente, maior uso de protocolos seguros (OPC UA, MQTT/TLS) e análise local de dados vão tornar módulos de I/O mais ativos, integrando diagnósticos embarcados e manutenção preditiva. A interoperabilidade entre fornecedores e a certificação de cibersegurança serão diferenciais competitivos.
Do ponto de vista estratégico, investir em módulos com diagnóstico por canal e integração nativa facilita a escalabilidade de projetos IIoT e reduz custos operacionais no ciclo de vida. Planeje a arquitetura de modo modular para facilitar upgrades e resposta a mudanças.
Para decisões técnicas e de compra, avalie criteriosamente corrente por canal, derating térmico, isolamento e suporte do fabricante; consulte documentação e realize provas de conceito em bancada antes da implantação em larga escala.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Links e leitura adicional:

Incentivo à interação: ficou alguma dúvida sobre dimensionamento de pull-up, proteção para cargas indutivas ou integração com seu SCADA? Comente abaixo ou pergunte — nossa equipe técnica responde.
