Introdução — Visão geral e conceito do Servidor Serial Ethernet PoE e Gateway Modbus 3x RS-232 1x RS-485 4xDI 4xDO Programável (Gabinete Metálico)

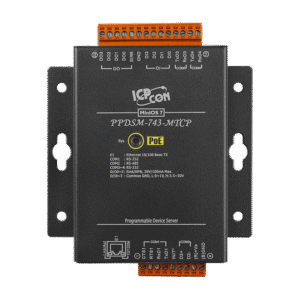

O Servidor Serial Ethernet PoE e Gateway Modbus 3x RS-232 1x RS-485 4xDI 4xDO Programável (Gabinete Metálico) é um equipamento robusto de borda projetado para conectar dispositivos seriais legados a redes Ethernet industriais, suportando alimentação via PoE, múltiplas portas seriais e I/O digitais. Neste artigo você encontrará descrições técnicas, especificações, guias de instalação, integração com SCADA/IIoT e comparativos com outras soluções ICP DAS. A palavra-chave principal e secundárias — servidor serial Ethernet PoE, gateway Modbus, 3x RS-232, 1x RS-485, 4xDI, 4xDO — já aparecem para otimização semântica desde aqui.
O produto funciona como servidor serial, gateway Modbus RTU/TCP e controlador edge programável, permitindo mapeamento transparente entre portas seriais e Modbus/TCP, lógica embarcada e controle local de entradas e saídas digitais. Seu gabinete metálico traz proteção mecânica e blindagem eletromagnética, importante em ambientes industriais sujeitos a interferência e substâncias agressivas. Tecnologias como isolamento galvânico nas portas seriais, watchdogs e mecanismos de failover reduzem riscos de indisponibilidade.
A proposta é técnica e prática: fornecer aos engenheiros de automação, integradores e compras os elementos decisórios — especificações, procedimentos de instalação e cenários de aplicação — para escolher, implementar e manter esse gateway. Para leituras técnicas complementares sobre protocolos e segurança de comunicação, consulte nossos artigos no blog da LRI, por exemplo sobre Modbus e arquiteturas IIoT (https://blog.lri.com.br/) e integração Modbus RTU/TCP (https://blog.lri.com.br/modbus-rtu-tcp).
Principais aplicações e setores atendidos — oportunidades com servidor serial Ethernet PoE e gateway Modbus
Este servidor serial/Gateway Modbus é aplicável em automação industrial, utilities (água, esgoto, energia), transporte, edifícios inteligentes, telecomunicações e OEMs que ainda operam com equipamentos seriais. Em plantas industriais ele interliga PLCs antigos, inversores e medidores seriais a sistemas SCADA via Modbus TCP, reduzindo tempo de retrofit. Em utilities, o suporte a I/O digitais facilita alarmes locais e supervisão de ativos remotos com comunicação segura para centros de controle.
Na Indústria 4.0 e IIoT, o dispositivo atua como nó de borda (edge), realizando agregação de dados, pré-processamento e envio eficiente para historians ou nuvem. Com PoE, elimina-se a necessidade de fonte local em pontos de difícil acesso, simplificando cabeamento. Para telecom e infraestrutura de redes, o gabinete metálico e conformidade EMC (IEC 61000) asseguram operação estável em ambientes ruidosos.
Setores sensíveis a segurança e disponibilidade — plantas químicas, geração de energia, saneamento — se beneficiam da programabilidade embarcada para lógica local, reduzindo latência de eventos críticos e mitigando riscos associados a quedas de rede. O dispositivo também facilita a modernização progressiva de instalações, mantendo investimento em equipamentos seriais enquanto se move para arquiteturas TCP/IP.
Especificações técnicas do produto
Abaixo estão as especificações essenciais, apresentadas para comparação técnica rápida e para atender análises de conformidade, MTBF e requisitos de integração. As especificações cobrem hardware, comunicações, I/O, alimentação e ambientais, além de protocolos suportados. Sempre verifique versão de firmware e notas de release para parâmetros detalhados.
O equipamento incorpora CPU embarcada real-time com firmware atualizável, suporte a Modbus RTU/TCP, mapeamento de registradores, watchdog hardware e suporte a scripts/logic controller interno. A alimentação PoE segue IEEE 802.3af/at conforme modelo, com opção de fonte externa para redundância. Para robustez, o gabinete metálico e faixa de operação estendida atendem normas ambientais IEC 60068.
Quanto a confiabilidade e segurança, especifique MTBF esperado (tipicamente dezenas de milhares de horas em condições IEC), opções de isolamento galvânico e certificados EMC/segurança aplicáveis (por exemplo IEC 61000-6-2/6-4 para ambientes industriais). Em projetos que exigem certificações específicas (IEC/EN 62368-1 para eletrônicos ou IEC 60601-1 em ambientes médicos), verifique a adequação e requisitos adicionais.
Tabela de especificações técnicas (hardware, comunicações e I/O)
| Item | Especificação |
|---|---|
| Modelo | Servidor Serial Ethernet PoE e Gateway Modbus 3x RS-232 1x RS-485 4xDI 4xDO (Gabinete Metálico) |
| CPU / Firmware | CPU ARM Cortex (ex.), firmware atualizável, script engine embutido |
| Portas seriais | 3x RS-232 (DB9 ou pinos), 1x RS-485 (2 fios, diferencial) |
| I/O digitais | 4x DI (TTL/isolados), 4x DO (relé/OC conforme versão) |
| PoE | IEEE 802.3af/at (modo dependente do modelo) |
| Alimentação | PoE ou 12~48 VDC externo |
| Gabinete | Metálico, blindagem EMI |
| Temperatura de operação | -40 °C a +75 °C (faixa industrial) |
| Protocolos | Modbus RTU / Modbus TCP, TCP/IP, UDP, SNMP, HTTP(s) opcional |
| Dimensões / Montagem | Montagem em trilho DIN ou painel (conforme versão) |
| MTBF | Tipicamente >100,000 horas (modelo específico) |
| Certificações | EMC IEC 61000-6-2/6-4, teste de vibração IEC 60068 (ver ficha técnica) |
| Seg. Física / Criptografia | Supporte TLS/SSH/ACL (dependente do firmware) |
Recursos opcionais, expansão e versões
Existem versões com diferentes configurações de saída (relé vs transistor), variações de PoE (af vs at) e opções com isolamento reforçado nas portas seriais. Alguns modelos permitem módulos de expansão via slot dedicado para mais I/O ou interfaces como CANbus ou Ethernet adicional. Consulte disponibilidade de firmware com MQTT, HTTPS e scripts para Edge computing.
A programabilidade interna normalmente suporta linguagens de script simples (VBScript/ LUA-like) ou protocolo IEC 61131-3 em versões avançadas, permitindo lógica local, buffer de dados e retry logic para comunicação com servidores remotos. Módulos opcionais podem incluir modem 4G/5G, Wi-Fi ou GPS para aplicações móveis/telemetria.
Limites de expansão devem ser considerados: CPU e memória determinam quantas conexões Modbus simultâneas e quantas tags podem ser processadas com baixa latência. Para projetos em larga escala, avalie throughput TCP, número de sessions simultâneas e políticas de QoS em switches PoE.
Importância, benefícios e diferenciais do Servidor Serial Ethernet PoE e Gateway Modbus
Adotar este gateway reduz custos de retrofit ao prolongar a vida útil de equipamentos seriais sem grandes alterações na planta. A combinação de PoE e gabinete metálico reduz complexidade de instalação e aumenta disponibilidade, enquanto a programabilidade embarcada permite lógica local que reduz latência e consumo de banda. Na prática, há ganhos imediatos em MTTR e menor necessidade de visitas de campo.
Em termos de segurança e compliance, o uso de isolamento, watchdog e suporte a TLS/ACL melhora postura contra falhas e ataques. Comparado a simples conversores seriais passivos, um gateway com firmware gerenciável possibilita logs, diagnósticos remotos e atualização em campo (FOTA), essenciais para políticas de manutenção preditiva e ciclo de vida do ativo. Pense nele como um "PLC leve" para integração serial/Ethernet.
Do ponto de vista comercial, o investimento é justificado por redução de cabeamento, menor tempo de engenharia e padronização de protocolos (Modbus). O diferencial competitivo reside na robustez mecânica, múltiplas portas seriais, I/O digitais integradas e suporte a PoE — características valorizadas em instalações críticas e ambientes hostis.
Benefícios operacionais e de manutenção
Operacionalmente, o equipamento diminui o downtime ao permitir reinicialização remota, logs de eventos e detecção precoce de falhas de comunicação. PoE facilita realocação rápida e reduz inventário de fontes externas. A capacidade de programar rotinas locais acaba por diminuir tráfego de rede ao pré-filtrar alarmes e eventos.
Para manutenção, a visão de diagnóstico incluída no firmware (status de portas, erros CRC, contadores de frames) acelera troubleshooting. Atualizações de firmware centralizadas e backups de configuração reduzem riscos de configuração manual equivocada. Em muitos casos, é possível implementar políticas de redundância e failover com bloqueios lógicos que mantêm I/O críticos em operação.
A analogia operacional: o gateway funciona como um "tradutor e supervisor" entre mundos seriais e Ethernet, com a vantagem adicional de agir localmente quando a rede central está indisponível — reduzindo custos com SLA e deslocamentos.
Diferenciais técnicos frente ao mercado
Comparado a conversores seriais simples, este servidor oferece: múltiplas portas seriais e I/O integradas, gabinete metálico, PoE, firmware programável e suporte nativo a Modbus RTU/TCP. O isolamento galvânico em portas RS-485/RS-232 protege equipamentos e evita loops de terra, um diferencial crítico em subestações e estações de bombeamento.
O firmware com suporte a fallback, logs e gerenciamento via SNMP/HTTP/CLI permite integração em arquiteturas de NOC/SCADA sem adaptações complexas. Em termos de robustez, conformidade com IEC 61000 e testes ambientais IEC 60068 elevam a confiabilidade em aplicações industriais severas. Esses atributos juntos explicam a preferência por soluções ICP DAS em projetos de missão crítica.
Guia prático — Como instalar, configurar e usar passo a passo
Este guia apresenta um fluxo repetível para instalação física, conexão PoE, configuração de rede, setup Modbus e testes. A sequência minimiza riscos: preparação → montagem → configuração de rede → mapeamento Modbus → validação. Recomendamos seguir checklist e testar em bancada antes da instalação plena.
Instale em DIN-rail ou painel, garantindo aterramento do gabinete metálico e acesso a cabos seriais com cuidado com terminação RS-485. Verifique alimentar via PoE com switches compatíveis (802.3af/at) e confirme budget PoE por porta. Sempre aplique resistores de terminação e bias em segmentos RS-485 longos para evitar reflexões.
Na fase de configuração, utilize utilitário web/CLI do fabricante para atribuir IP, ajustar baud/ parity/stop bits nas portas seriais, e mapear registradores Modbus. Documente endereços Modbus e evite conflitos de ID. No fim, realize bateria de testes com ferramentas Modbus testers, sniffers e simule falhas de rede para validar comportamento de failover.
Pré-requisitos e preparação (ferramentas, firmware, rede)
Tenha à mão: switch PoE (com capacidade adequada), cabo Ethernet CAT5e/6, cabos seriais apropriados, multímetro, ferro de solda (se necessário). Verifique versão de firmware e changelog; atualize antes da implantação para corrigir bugs e ativar recursos de segurança. Garanta plano de IPs, VLANs e políticas de QoS para tráfego Modbus/TCP.
Confirme compatibilidade elétrica com os equipamentos seriais (níveis TTL vs RS-232/RS-485). Prepare scripts de backup e templates de configuração para replicação em múltiplas unidades. Em ambientes críticos, planeje teste em bancada com simulação de cargas e variações de rede.
Registre histórico de configuração em CMDB e crie runbook para recovery. Essa disciplina reduz tempo de resposta em incidentes e facilita auditorias técnicas.
Instalação física e alimentação PoE
Monte o equipamento em local com boa ventilação e sem exposição direta a líquidos. Aterramento do gabinete metálico é mandatório para segurança e imunidade a ruído. Para PoE, utilize switch com budget por porta correspondente ao consumo do equipamento (ver ficha técnica de consumo em Watts).
Se optar por alimentação externa, verifique polaridade e ripple da fonte (PFC não aplicável diretamente, mas recomenda-se fontes com baixa ripple e conformidade a normas de segurança como IEC/EN 62368-1). Em instalações remotas, considere redundância de alimentação e monitoramento do status via SNMP.
Finalize com selo de proteção em painéis e rotulagem de portas seriais/I/O para facilitar manutenção. Teste integridade do aterramento e isolamento galvânico antes da energização final.
Configuração de portas seriais e mapeamento Modbus
Defina parâmetros seriais (baud rate, parity, data bits, stop bits) conforme equipamento legado. Para RS-485, configure modo half/full duplex e considere resistores de terminação em segmentos longos (>300 m). Evite ambiguidade de endereços Modbus — cada RTU/ID deve ser único.
Para mapping Modbus RTU→TCP, configure tabelas de mapeamento no firmware: endereços físicos nas portas seriais para registradores Modbus/TCP. Estabeleça timeouts e estratégias de retry para tolerância a falhas. Documente offset de registradores e conversões (16-bit, 32-bit float, endianess).
Utilize ferramentas de teste (Modbus Poll/Modbus Doctor) para validar leitura/escrita de registradores após mapeamento. Em aplicações críticas, implemente watchdog lógico para restabelecer comunicações automaticamente.
Programação local e scripts embutidos
O firmware geralmente permite scripts para lógica local (filtragem, agregação, alarmes). Exemplos práticos: debounce de sinais digitais, contadores locais, lógica de intertravamento simples. Scripts reduzem tráfego e permitem ações imediatas sem depender de SCADA.
Implemente processos de deploy/rollback para firmware e scripts, com versionamento. Tenha mecanismo de autenticação para impedir alterações não autorizadas. Em casos de requisitos industriais, adote boas práticas de codificação e testes unitários de scripts.
Para atualizações em campo, utilize features de FOTA/HTTP(S) com checksums e assinaturas digitais (quando disponível) para garantir integridade.
Validação e testes pós-configuração
Execute testes funcionais: leitura/escrita de registradores, resposta a alarmes digitais, comportamento em perda de rede, e reinício de energia. Utilize sniffers para verificar frames Modbus e cronogramas de polling. Realize testes de carga para avaliar número de conexões simultâneas e latência.
Prepare checklist de aceitação com métricas: latência máxima aceitável, taxa de erros, uso de CPU, consumo de banda. Documente resultados e compare com SLAs contratuais. Inclua testes ambientais quando aplicável (temperatura, vibração).
Registre logs e armazene dumps de configuração para facilitar troubleshooting futuro. Convide equipe de operações a participar da validação.
Integração com sistemas SCADA e IIoT — conecte o servidor serial Ethernet PoE e gateway Modbus a sua supervisão
A integração com SCADA é direta via Modbus TCP; basta mapear registradores e criar tags. Sistemas populares como Ignition, Wonderware e Siemens Simatic aceitam drivers Modbus nativos. Em arquiteturas com historians, automatize tag creation e adote convenções de naming para consistência.
Para IIoT, o gateway pode publicar dados via MQTT/REST se o firmware suportar, permitindo ingestão em plataformas cloud (Azure, AWS, GCP). Implemente TLS, autenticação por certificado e políticas de rotação de credenciais para segurança. Edge logic pode compressar dados e enviar apenas eventos relevantes para economizar banda.
A latência e confiabilidade dependem de rede: use VLANs, QoS e switches industriais para priorizar tráfego Modbus e garantir PoE budget. Testes de jitter e perda de pacotes são essenciais em aplicações críticas.
Protocolos suportados e mapeamento para SCADA
Suporte típico inclui Modbus RTU/TCP, TCP/IP, SNMP, HTTP/HTTPS e possivelmente MQTT. Para SCADA, mapeie registradores Modbus como tags e configure polling controlado para reduzir carga. Documente escala, tipo de dado (INT16, UINT32, FLOAT32) e endianness para evitar leituras incorretas.
Use gateways para traduzir entre RTU e TCP com buffers e fila de comandos para evitar colisões em barramentos seriais. Em sistemas heterogêneos, adote middlewares que façam normalização de dados.
Para integrações críticas, implemente redundância de caminhos e health checks que alertem falhas de comunicação antes da perda de controle.
Conectividade IIoT: MQTT, REST/HTTPS e segurança
Se disponível, utilize MQTT com TLS para telemetria eficiente. Configure QoS adequado (1 ou 2) conforme necessidade de garantia de entrega. REST/HTTPS é útil para configurações pontuais e upload de logs; prefira HTTPS com certificados validados.
Segurança é mandatória: habilite firewalls, listas de acesso (ACL), VPN para conectividade externa e atualizações autenticadas. Em ambientes regulados, atenda requisitos normativos e registre eventos de segurança.
Monitore métricas de performance e latência, e implemente políticas de retenção e compressão de dados na borda.
Latência, confiabilidade e práticas de rede industrial
Dimensione polling rates para equilibrar frescor de dados e carga de rede. Para sinais críticos, execute lógica local para resposta imediata. Use VLANs para segmentar tráfego industrial e aplicar QoS que priorize comandos e alarmes.
Para PoE, garanta que switches providenciem power budget e suporte a LLDP-MED se necessário. Em instalações extensas, redundância de switch e caminhos de rede minimizam downtime.
Documente arquitetura de rede, políticas de backup e procedimentos de recuperação para assegurar continuidade operacional.
Exemplos práticos de uso do Servidor Serial Ethernet PoE e Gateway Modbus
A seguir, três casos de uso que ilustram redução de custos, ganho de disponibilidade e ROI rápido ao usar este gateway. Cada caso inclui arquitetura simplificada, mapeamento de sinais e impacto econômico.
No monitoramento remoto de bombas em estação de água, o gateway coleta sinais digitais (alarme, falha) e dados seriais de medidores de vazão, enviando para SCADA via Modbus TCP. Lógica local reduz falsos alarmes e envia apenas eventos relevantes, reduzindo travel e tempo de resposta.
Em controle de painéis de iluminação e HVAC de edifícios inteligentes, as 4xDI/4xDO permitem controle local, scheduling e integração com BMS via Modbus. PoE simplifica instalação em tetos e shafts. O resultado é economia energética e automação escalável.
Para telemetria de contadores, o gateway realiza polling de múltiplos medidores seriais, agrega e transmite para back-end IIoT com compressão. Implementando lógica de edge, reduz-se tráfego e custos de conectividade, além de permitir análises preditivas downstream.
Caso prático 1 — Monitoramento remoto de bombas em estação de água
Arquitetura típica: sensores de pressão/flow (seriais), relés de controle via DO, supervisão SCADA via Modbus TCP. Gateway faz polling periódico e gera alarmes locais por DI/DO. Economias vêm de redução de visitas e otimização de manutenção.
Mapeamento: registradores Modbus para fluxo e pressão; flags digitais para status de bomba e falha. Lógica local implementa bloqueio intermitente e retry para evitar ligações indevidas.
ROI calculado pela redução de horas de manutenção e prevenção de falhas catastróficas que implicariam paradas caras.
Caso prático 2 — Controle de painéis de iluminação e HVAC em edifício inteligente
O gateway centraliza sinais de sensores e controla cargas via DO. Integra-se ao BMS por Modbus TCP, oferecendo scheduling local e overrides manuais. PoE viabiliza instalação em locais sem disponibilidade de alimentação.
Combinando sensores e lógica local, é possível otimizar horários de operação, reduzindo consumo e custos operacionais. Integração com analytics permite ajustes finos de ocupação e conforto.
Caso prático 3 — Telemetria de contadores e integração com back-end IIoT
O gateway faz leitura periódica de contadores elétricos via RS-485 e agrega dados. Com suporte a MQTT/HTTPS, envia payloads compactados para cloud, permitindo billing e análise. Lógica de borda valida e corrige anomalias antes do envio.
Economia se dá por menor uso de link, automação de coleta e relatórios em tempo real para decisões operacionais.
Comparação técnica e escolhas — Servidor Serial Ethernet PoE e Gateway Modbus vs outros modelos ICP DAS
A escolha entre modelos depende de portas seriais, I/O, PoE, grau de proteção e capacidades de firmware. Este modelo se destaca quando é necessário PoE + múltiplas portas seriais + I/O digitais integradas com gabinete metálico para ambientes agressivos. Em contrapartida, modelos compactos podem oferecer menor custo em aplicações simples.
A matriz comparativa abaixo apresenta parâmetros-chave que influenciam decisão técnica e custo-benefício. Considere também políticas de suporte e disponibilidade de firmware. Se precisar de alternativas, veja os modelos ICP DAS com foco em I/O remota ou gateways celulares.
Evite erros comuns como subdimensionar PoE budget, esquecer terminação RS-485 e não validar endianness. Essas falhas geram retrabalho caro em campo.
Matriz comparativa de recursos e custo-benefício
| Parâmetro | Este Modelo (PoE + 3xRS-232 + 1xRS-485 + 4xDI/4xDO) | Modelo ICP DAS A (compacto) | Modelo ICP DAS B (celular) |
|---|---|---|---|
| PoE | Sim (802.3af/at) | Não | Opcional |
| Portas seriais | 3x RS-232 + 1x RS-485 | 1x RS-232 | 2x RS-485 |
| I/O digitais | 4xDI / 4xDO | 2xDI/2xDO | 0 |
| Gabinete | Metálico | Plástico | Metálico |
| Programabilidade | Sim (scripts) | Limitada | Sim |
| Uso ideal | Retrofit industrial, PoE | Aplicações simples | Telemetria remota móvel |
Critérios para escolha entre modelos ICP DAS
Escolha baseado em: número/ tipo de portas seriais necessárias, necessidade de PoE, ambiente (temperatura/EMI), necessidade de I/O local e capacidade de processamento para edge logic. Para aplicações móveis, prefira modelos com opção celular; para ambientes agressivos, priorize gabinete metálico e certificações.
Projete margem para crescimento: se há possibilidade de aumentar tags ou funções, prefira modelos com CPU/memória maiores e firmware expansível.
Erros comuns de implantação e detalhes técnicos a evitar
Erros típicos: falta de terminação RS-485, conflitos de endereços Modbus, PoE insuficiente, não considerar isolamento galvânico e esquecer teste de firmware em bancada. Soluções preventivas: checklist de instalação, validação de PoE budget, uso de terminadores e documentação de endereços.
Outros problemas: não planejar QoS/VLANs para tráfego industrial e não implementar políticas de segurança para atualizações. Essas omissões afetam disponibilidade e segurança.
Conclusão e chamada para ação — Entre em contato / Solicite cotação Servidor Serial Ethernet PoE e Gateway Modbus
Resumo executivo: o Servidor Serial Ethernet PoE e Gateway Modbus 3x RS-232 1x RS-485 4xDI 4xDO Programável (Gabinete Metálico) é uma solução robusta para modernização de plantas com infraestrutura serial, oferecendo PoE, múltiplas portas e lógica embutida. Seus benefícios incluem menor cabeamento, resposta local a eventos críticos e integração simplificada com SCADA e IIoT. Para aplicações que exigem essa robustez, a série Servidor Serial Ethernet PoE e Gateway Modbus da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação em: https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-poe-e-gateway-modbus-3x-rs-232-1x-rs-485-4xdi-4xdo-programavel-metal.
Se você deseja discutir um caso específico, peça uma prova de conceito (teste em bancada) ou solicitar informações comerciais, entre em contato com nosso time técnico. Outra opção é consultar a linha completa de produtos e soluções em comunicação de dados industriais na nossa página de categoria: https://www.lri.com.br/comunicacao-de-dados.
Incentivo à interação: deixe suas dúvidas nos comentários, compartilhe desafios de integração que enfrenta e solicite exemplos de scripts específicos para seu equipamento. Nossa equipe técnica responderá com orientações práticas.
