Servidor Serial Ethernet RS-232/RS-485/RS-422 4xDI/4xDO

Introdução

O servidor serial Ethernet programável da ICP DAS é um equipamento projetado para converter e gerenciar tráfego entre interfaces seriais (como RS-232, RS-422 e RS-485) e redes Ethernet industriais, sendo peça-chave em soluções de IIoT, automação e retrofit. Neste artigo técnico vamos abordar aplicações, especificações elétricas e de ambiente, integração com SCADA/IIoT, e boas práticas de instalação para engenheiros de automação, integradores e equipes de compras. Palavras-chave como servidor serial Ethernet programável, RS-485, Modbus/TCP, 4DI/4DO e IIoT aparecem desde já, pois são centrais para a busca e entendimento deste produto.

A utilidade do dispositivo se torna crítica quando sistemas legados com portas seriais precisam comunicar-se com redes modernas ou nuvens, mantendo confiabilidade, determinismo e segurança. Em ambientes onde o MTBF e a disponibilidade são métricas contratuais, o servidor serial reduz pontos de falha e facilita monitoração remota. Também veremos normas relevantes (p.ex. IEC/EN 62368-1 para segurança elétrica e diretrizes EMC) e conceitos práticos como PFC e MTBF para contextualizar requisitos de projeto.

Ao final, você terá um guia prático de instalação, conceitos para integração com SCADA e IIoT, comparações com outros modelos ICP DAS e checklists para evitar erros comuns. Incentivo perguntas e comentários técnicos ao final — sua interação ajuda a afinar recomendações para o seu caso específico.

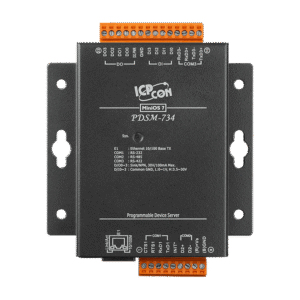

Visão geral do produto: servidor serial Ethernet programável em metal

O produto é um servidor serial Ethernet programável em invólucro metálico, com opções de 1x RS-232, 1x RS-485, 1x RS-422, além de 4DI/4DO para sinalização e controle local. A programabilidade local permite executar lógica de aquisição, filtros e triggers no edge, reduzindo latência e tráfego de rede. Esse recurso é valioso para aplicações que exigem ação autônoma diante de eventos discretos.

O invólucro metálico provê blindagem EMC superior e dissipação térmica, importante para conformidade com normas EMC e operação segura em ambientes industriais. A robustez mecânica e opções de montagem (painel ou trilho DIN) tornam o equipamento adequado para painéis de potência e racks expostos a ruído elétrico. Tipicamente, os modelos contemplam isolamento galvânico entre portas e alimentação, indicando resistência a surtos e loop de terra.

O firmware costuma suportar protocolos industriais como Modbus/RTU, Modbus/TCP e outras APIs de leitura/escrita, além de configuradores via web e ferramentas de diagnóstico. Para projetos que demandam integração direta com sistemas SCADA ou brokers MQTT, a série oferece flexibilidade e recursos que reduzem custo de engenharia.

Principais aplicações e setores atendidos pelo servidor serial Ethernet programável

Em utilities e subestações, servidores seriais conectam medidores e relés via RS-485 a sistemas SCADA, garantindo telemetria confiável. A capacidade programável permite realizar pré-processamento de dados de energia, filtragem de alarmes e compressão antes do envio ao mestre SCADA. Essa topologia é comum em distribuição de energia, onde conformidade com normas é mandatória.

Na indústria de manufatura e OEMs, o equipamento é usado para integrar CLPs legacy, inversores e instrumentos seriais ao MES/ERP via Modbus/TCP. Em retrofit de linhas de produção, ele reduz tempo de paro e custo, pois evita substituição massiva de equipamentos. Ouso também em automação predial para gestão de HVAC e contadores de consumo.

Setores de água e saneamento, transporte e instalações críticas (hospitais, data centers) se beneficiam do 4DI/4DO para supervisão de sensores e comandos locais. A integração com plataformas IIoT possibilita roteirização de dados para análise preditiva em nuvem, otimizando manutenção e operação.

Especificações técnicas: resumo e tabela comparativa

A seguir está uma tabela recomendada com os parâmetros técnicos essenciais para avaliação rápida do dispositivo. Ela resume interfaces seriais, I/O digitais, alimentação, consumo, faixa de temperatura, protocolos suportados e dimensões. Use essa tabela como checklist durante seleção técnica e comparação de fornecedores.

Esses parâmetros influenciam decisões de projeto como seleção de fontes com PFC, dimensionamento de fusíveis e redundância. Ao comparar modelos, verifique MTBF declarado, certificações EMC/industrial e garantias de firmware.

Tabela de especificações técnicas (recomendada)

A tabela acima deve ser complementada por campos adicionais conforme necessidade do projeto: velocidade de transmissão (baud rate até 921.6 kbps em RS-485), suporte a terminadores e resistores de pull-up, latência de conversão e capacidade de buffer (bytes). Esses detalhes impactam interoperabilidade com CLPs e medidores antigos.

Inclua também valores de ESD e imunidade a transientes (IEC 61000-4-5) e níveis de choque/vibração para aplicações em trilhos de trem ou veículos. Tais critérios são críticos em bids para utilities e transporte. Documentação técnica deve fornecer curvas de consumo em diferentes condições de I/O.

Ao solicitar cotações, peça informações sobre ciclos de vida do produto e disponibilidade de peças sobressalentes. Isso reduz risco de obsolescência em projetos de longo prazo típicos de infraestrutura.

Detalhes elétricos e ambientais

Eletricamente, verifique isolamento galvânico entre portas e alimentação (p.ex. 2 kV) e proteção contra inversão de polaridade. A fonte deve suportar variação de tensão de entrada e picos; especificações de surge e uso de PFC em fontes reduzem harmônicos e melhoram eficiência energética em painéis de grande porte.

Ambientalmente, a faixa de operação (-20 °C a +70 °C) e proteção contra condensação são relevantes. O invólucro metálico oferece dissipação de calor, porém verifique necessidade de ventilação ou montagem em áreas com temperaturas extremas. Classificações de vibração e choque (IEC 60068) podem ser exigidas para aplicações móveis.

MTBF e dados de confiabilidade (ex.: horas estimadas segundo IEC 61709) ajudam dimensionar contratos de manutenção. Para instalações em subestações ou outdoors, considere gabinetes com proteção adicional e filtros EMC.

Importância, benefícios e diferenciais do produto

O valor principal é permitir a conectividade entre mundos serial e Ethernet sem substituir equipamentos existentes, preservando o investimento. A programabilidade local reduz latência e possibilita lógica embarcada para tratamento de alarmes, o que é um diferencial frente a bridges passivas.

O invólucro metálico e isolamento galvânico elevam resistência a ruídos elétricos e surtos, diminuindo falhas por interferência — um diferencial importante em indústrias com motores, VFDs e subestações. A flexibilidade de I/O (4DI/4DO) dispensa módulos adicionais em muitos projetos.

Do ponto de vista comercial, redução no TCO vem de menor tempo de engenharia, menos paradas e menor necessidade de gateways adicionais. Isso se traduz em ROI mensurável em projetos de retrofit ou expansão de redes industriais.

Benefícios operacionais e ROI

Operacionalmente, ganhos incluem menor tempo de diagnóstico graças a LEDs indicadores, logs locais e ferramentas de teste embarcadas. Redução de chamadas de manutenção e substituição de cabos contribuem para menor custo operacional. O ROI costuma se dar em meses quando substitui soluções menos integradas.

A programabilidade permite armazenar lógicas que evitam alarmes falsos e automações que desligam equipamentos apenas sob condições específicas, reduzindo desgaste e consumo energético. Isso contribui para metas de eficiência energética e conformidade com normas de qualidade de energia.

Para especificadores, inclua custos de ciclo de vida (licenças, atualizações, suporte) na análise. Modelos com firmware livre de licenciamento e atualizações longas oferecem vantagens significativas em contratos de longo prazo.

Guia prático de instalação e configuração: como fazer/usar passo a passo

Este guia prático aborda montagem, conexões seriais, alimentação e configuração IP para que o engenheiro de campo tenha uma instalação sem surpresas. Antes de iniciar, leia a ficha técnica e tenha o pinout das portas seriais em mãos para evitar inversões.

A configuração inicial tipicamente passa por atribuir IP via DHCP ou console serial/web, ajustar parâmetros seriais (baud, parity, stop bits), e mapear registradores Modbus se necessário. Sempre atualize firmware para a versão recomendada e registre o dispositivo na CMDB local.

Seguem passos detalhados e itens de verificação (pinout, aterramento, firmware) para assegurar interoperabilidade e segurança.

Passo 1 — Preparação e checks iniciais

Verifique o pinout das portas RS-232/RS-485/RS-422 e confirme polaridade e necessidade de terminação. Confira versão de firmware e notas de release para bugs conhecidos. Garanta que a alimentação atende às faixas especificadas (p.ex. 9–36 VDC) e que fontes incluam PFC se em painéis maiores.

Cheque aterramento do painel e plano de aterramento para evitar loops de terra que afetam RS-485. Verifique também se há necessidade de resistores de término e bias para barramentos multidrop. Documente endereços IP reservados se DHCP não for utilizado.

Tenha ferramentas de teste prontas: multímetro, analisador de protocolo Modbus e cabo serial de teste para loopback. Esses itens aceleram troubleshooting inicial.

Passo 2 — Conexão física e montagem em campo

Monte o equipamento em trilho DIN ou painel com fixadores adequados, evitando contato direto com condutores de alta potência. Mantenha separação entre cabos de potência e cabos de sinal para reduzir interferência. Use prensa-cabos e etiqueta os fios conforme padrão do projeto.

Conecte a alimentação e verifique LEDs de status; um LED de power e LEDs seriais/ethernet facilitam diagnóstico. Em RS-485, assegure terminação e polarização no segmento final. Para RS-232, confirme níveis de tensão e RTS/CTS conforme necessidade.

Registre posição física e número de série na documentação do painel e na CMDB. Isso agiliza futuras intervenções e garante rastreabilidade em auditorias.

Passo 3 — Configuração de rede e porta serial

Atribua IP estático ou via DHCP; ajuste máscara e gateway conforme topologia. Habilite SNMP ou NTP se necessário para monitoramento e timestamps de logs. Bloqueie portas não utilizadas e altere credenciais padrão para reduzir risco de intrusão.

Configure parâmetros seriais (baud, parity, stops) idênticos ao equipamento remoto. Mapear portas como Modbus/RTU-to-TCP geralmente exige endereçamento de escravos e mapeamento para registradores Modbus/TCP. Salve e exporte a configuração para backup.

Teste conectividade via ping e ferramentas Modbus. Verifique latência e perda de pacotes em condições de carga. Ajuste buffers e timeouts conforme resultados.

Passo 4 — Programação local e uso das I/O digitais

Utilize o ambiente programável (se disponível) para carregar lógica que trate eventos, timers e alarmes locais. Scripts simples podem filtrar ruído, gerar alarmes locais em DO e reduzir tráfego de telemetria. Documente lógica embarcada para manutenção futura.

Configure os 4DI para níveis TTL/TTL+ e ajuste debounce quando aplicável. Configure 4DO para acionar relés ou acionar entradas analógicas via conversores. Implemente proteções contra curto-circuito e sobrecorrente no circuito de saída.

Teste a lógica com cenários reais: condições de falha, perda de rede e reinício do dispositivo. Verifique comportamento do I/O após reboot para garantir estado seguro (fail-safe).

Passo 5 — Testes, diagnóstico e manutenção preventiva

Realize testes de loopback serial e verifique integridade de frames Modbus com ferramentas de sniffing. Use LEDs e logs para interpretar erros de CRC, paridade e timeout. Documente resultados e planos de ação para cada erro identificado.

Estabeleça rotina de firmware checks e backups das configurações. Planeje manutenção preventiva com inspeção visual, limpeza de conectores e verificação de aterramento a cada 6–12 meses em ambientes severos. Monitore MTBF e relatórios de falhas para ajuste de SLA.

Tenha procedimentos de rollback para atualizações de firmware e mantenha versões anteriores acessíveis. Treine equipe local para primeiros socorros em campo.

Integração com sistemas SCADA e plataformas IIoT

Para integração com SCADA, o servidor serial normalmente expõe dispositivos seriais como escravos Modbus/TCP ou disponibiliza APIs para leitura. A consistência no mapeamento de registradores é crítica para evitar discrepâncias entre supervisório e campo. Utilizar endereçamento fixo e documentação clara reduz tempo de engenharia.

Em IIoT, comunicações via MQTT com TLS e autenticação certificados permitem encaminhar telemetria para brokers na nuvem. O pré-processamento no dispositivo (filtragem, compressão) diminui custo de banda e armazenamento na nuvem, melhorando ROI. Considere uso de gateways de segurança e segmentação de rede para separar tráfego OT e IT.

Plataformas modernas podem usar REST APIs para integração direta com sistemas de analítica. Garanta que o dispositivo suporte exposição segura de métricas e logs, além de interoperabilidade com OPC-UA quando requerido por SCADA corporativo.

Configuração para SCADA: mapeamento de registros Modbus

Mapear registradores Modbus deve seguir um plano: identificar endereços físicos, criar tabela (tag mapping) e documentar escala (ex.: multiplicadores para valores analógicos). Valide offsets e endianess para evitar leitura incorreta de valores. Mantenha tabelas versionadas no repositório de engenharia.

Teste leituras sob carga e verifique tempo de ciclo do supervisório. Ajuste polling rates para balancear latência e carga de rede. Use coalescência de registros quando possível para otimizar pacotes TCP/IP.

Implemente testes de integridade periódicos (read-back checks) para detectar falhas silenciosas de comunicação e discrepâncias de dados.

Envio de telemetria para IIoT e análise em nuvem

Ao enviar telemetria via MQTT, utilize tópicos estruturados e políticas de QoS adequadas (QoS 1 ou 2 para eventos críticos). Ative TLS e autenticação mútua para proteger dados em trânsito. Considere compressão e filtros locais para reduzir custo de nuvem.

Implemente estratégias de buffering local para casos de perda de conectividade com a nuvem, com políticas de descarte e prioridade. Armazene eventos críticos em memória não volátil se necessário. Monitore custos e taxa de ingestão para ajustar frequência de envio.

Use tags semânticos e metadados para facilitar ingestão por ferramentas de análise e criar modelos preditivos com dados históricos.

Exemplos práticos de uso: casos reais e fluxos de dados

Exemplo A: em uma subestação, medidores RS-485 são conectados a um servidor serial que converte para Modbus/TCP, enviando dados para o SCADA e para um broker MQTT para análises em nuvem. A lógica local filtra leituras duplicadas e envia apenas variação significativa, reduzindo tráfego.

Exemplo B: em retrofit industrial, CLPs legacy com RS-232 são integrados ao MES via servidor serial Ethernet, preservando lógica existente e evitando substituições. O servidor executa tradução de protocolos e mantém logs para auditoria.

Exemplo C: monitoramento remoto de bombas em sistemas de água usando 4DI para sinal de sensores de fluxo e 4DO para comando de válvulas locais. Alarmes são gerados localmente e replicados ao SCADA, com fallback autônomo em caso de perda de rede.

Comparação técnica com produtos similares da ICP DAS e alternativas do mercado

Ao comparar modelos ICP DAS, observe número de portas seriais, capacidade de I/O, presença de CPU programável e grau de proteção mecânica. Modelos com invólucro metálico e isolamento superior são melhores para ambientes ruidosos. Concorrentes podem oferecer preço menor, mas com suporte e firmware mais limitados.

Considere também ecossistema: disponibilidade de bibliotecas Modbus, SDKs e suporte técnico local. ICP DAS costuma oferecer documentação extensa e atualizações regulares, reduzindo risco de integração. Em contrapartida, alternativas mais baratas podem exigir customização extensa.

Recomendo elaborar um quadro comparativo interno com critérios de performance, suporte, certificações e custo total de propriedade.

Quadro comparativo recomendado

Compare: portas seriais, I/O, programabilidade, grau IP, isolamento, certificações EMC, MTBF, suporte e preço. Pondere requisitos críticos como operação até 70 °C, necessidade de PLC onboard e compatibilidade com protocolos IIoT.

Quando escolher este modelo vs outro da ICP DAS

Escolha este modelo quando houver necessidade de programabilidade local, invólucro metálico para EMC e I/O integrados. Para aplicações com maior número de portas seriais ou exigência IP65, outros modelos da linha podem ser mais indicados.

Erros comuns, armadilhas de instalação e detalhes técnicos críticos

Erros comuns incluem falta de terminação em RS-485, loops de terra, mismatch de baud/paridade e uso de cabos impróprios. Esses erros causam perda de frames e determinação incorreta de alarmes. Use checklist para evitar esses problemas.

Outra armadilha é deixar credenciais padrão e não segmentar redes OT/IT, expondo sistemas a riscos. Garanta atualização de firmware e monitoramento de logs. Em projetos críticos, implemente redundância de rede e fonte.

Para interoperabilidade, sempre valide handshakes, tempos de timeout e buffer sizes. Use ferramentas de sniffing e testes de homologação entre equipamentos antes do comissionamento.

Verificações de interoperabilidade

Teste com casos limites (taxa máxima de transmissão, frames longos, perda de pacotes) e simule condições adversas. Utilize analisadores de protocolo e ferramentas Modbus para verificar CRC, registros e consistência dos dados. Documente todos os testes.

Segurança, conformidade e certificações

Implemente hardening: troca de senhas, bloqueio de serviços não utilizados, uso de TLS/MQTT com certificados e segmentação da rede. Audite logs e integre com SIEM se disponível. Padrões IEC e EN oferecem guias para segurança física e EMC.

Verifique certificações EMC e segurança elétrica (ex.: IEC/EN 62368-1) e recomendações para ambientes médicos ou sensíveis (p.ex. IEC 60601-1 aplicável em equipamentos médicos). Certificações ajudam em licenciamento e contratos com utilities.

Mantenha inventário de firmware e procedimentos de atualização seguros para mitigar vulnerabilidades conhecidas. Planeje testes de penetração quando necessário.

Conclusão

O servidor serial Ethernet programável em invólucro metálico da ICP DAS é uma solução robusta para conectar equipamentos seriais a redes Ethernet e plataformas IIoT, com benefícios claros em retrofit, manutenção e redução de TCO. Sua programabilidade, isolamento galvânico e suporte a protocolos industriais fazem dele escolha preferencial em utilities, manufatura e infraestrutura crítica.

Para aplicações que exigem essa robustez, a série servidor serial Ethernet da ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte na página de produto: https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-1x-rs-232-1x-rs-485-1x-rs-422rs-485-4xdi-4xdo-programavel-metal. Para outras variantes e opções de I/O, veja também nossa linha de servidores e gateways em https://www.lri.com.br/comunicacao-de-dados.

Consulte artigos relacionados para aprofundar integração IIoT e protocolos: https://blog.lri.com.br/iiot-industrial e https://blog.lri.com.br/modbus-tutorial. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Pergunte nos comentários ou solicite um estudo de caso personalizado — responderemos com orientações práticas e suporte técnico para seu projeto.
