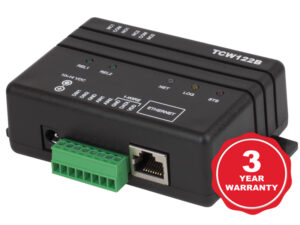

TCW122B-CM Teracom: módulo I/O remoto para supervisão industrial

O TCW122B-CM é um módulo de I/O remoto da Teracom voltado a aplicações de supervisão e controle em infraestrutura e automação, com foco em integração Ethernet e monitoramento de sinais de campo em instalações técnicas. Em projetos de BMS, salas técnicas, telecom, energia e painéis de automação, esse tipo de equipamento é usado para concentrar entradas e saídas em um ponto acessível pela rede, reduzindo necessidade de cabeamento dedicado até o sistema supervisório.

Características gerais do módulo de I/O remoto

O TCW122B-CM se enquadra na categoria de módulos de I/O remoto para aplicações industriais e de infraestrutura em que há necessidade de ler estados de campo e acionar cargas ou comandos a partir de uma rede Ethernet. Na prática, esse tipo de solução é aplicado quando o projeto precisa de supervisão remota, lógica simples de intertravamento, acionamento localizado e aquisição de dados distribuída.

Para especificação correta, o ponto principal não é apenas “ter I/O”, mas verificar como o módulo se encaixa na arquitetura de automação. Isso inclui avaliar:

• número e tipo de entradas e saídas disponíveis;
• forma de acesso pela rede;
• recursos de supervisão compatíveis com o ambiente do projeto;
• comportamento em falha de comunicação;
• possibilidade de integração com PLC, SCADA, BMS ou supervisório.

Como a ficha técnica deve ser validada no documento oficial do modelo, a recomendação é tratar o TCW122B-CM como um módulo de campo para integração, e não como substituto genérico de um controlador programável.

Recursos de monitoramento e controle

Em módulos de I/O remoto dessa classe, os recursos de monitoramento e controle determinam a viabilidade da aplicação. Antes de especificar, o integrador deve confirmar quais grandezas e estados podem ser lidos, quais comandos podem ser enviados e como o equipamento expõe essas informações pela interface de rede.

Do ponto de vista de engenharia de aplicação, os recursos normalmente relevantes são:

• leitura de estados discretos de campo;
• acionamento de saídas sob comando remoto;
• supervisão de alarmes e estados operacionais;
• resposta a eventos vindos de uma plataforma de automação;
• suporte a rastreabilidade de eventos para manutenção.

Em ambiente B2B, é importante validar se o monitoramento é apenas local ou se o dispositivo também fornece exposição remota para sistemas de automação industrial e TI/OT. Em especial, é necessário conferir a forma de integração suportada pelo fabricante, sem assumir protocolos adicionais que não estejam explicitamente documentados.

Entradas, saídas e interfaces disponíveis

A análise de entradas, saídas e interfaces deve ser feita com base na documentação oficial do TCW122B-CM. Para este tipo de produto, não é suficiente saber que há I/O: é preciso confirmar o tipo de sinal, a faixa elétrica aceitável, a lógica de operação e o isolamento, quando aplicável.

Na especificação, vale validar:

• se as entradas são digitais, analógicas ou mistas;
• se as saídas são relé, transistor, open collector ou outro tipo;
• corrente e tensão admissíveis por canal;
• necessidade de sensores, contatos secos ou sinais condicionados;
• existência de interfaces de configuração ou manutenção.

Também é importante verificar como o equipamento se comporta em integração com painéis elétricos e dispositivos de campo. Se a aplicação envolver relés, bobinas, contatos auxiliares, sinalização ou intertravamentos, o limite elétrico de cada saída deve ser analisado em conjunto com a carga real do projeto.

Integração com redes Ethernet e supervisão remota

O uso do TCW122B-CM em Ethernet deve ser avaliado sob a ótica de arquitetura OT. O módulo precisa ser visto como um nó de campo que será integrado ao sistema supervisório, e não apenas como um dispositivo isolado. Nessa etapa, o projetista deve confirmar:

• topologia de rede prevista;
• necessidade de endereço IP estático;
• segregação entre rede industrial e rede corporativa;
• latência aceitável para comando e leitura;
• regras de acesso do supervisório;
• manutenção remota e estratégia de contingência.

Para aplicações com SCADA, BMS ou sistemas de monitoramento centralizado, o ponto crítico é a compatibilidade real de integração, que deve ser validada com a documentação oficial do fabricante. Caso existam interfaces como protocolos industriais, páginas web, APIs ou mecanismos de supervisão remota, isso precisa ser confirmado no datasheet ou manual do modelo antes da especificação final.

Aplicações em automação industrial e infraestrutura

O TCW122B-CM é adequado para cenários em que sinais distribuídos precisam ser concentrados e disponibilizados pela rede para supervisão e controle. Entre as aplicações típicas que devem ser analisadas conforme a documentação do produto e a arquitetura do projeto estão:

• supervisão de salas técnicas;
• automação de infraestrutura predial;
• monitoramento de painéis e quadros elétricos;
• telecom e sites remotos;
• energia e utilidades;
• integração com BMS e SCADA;
• aquisição distribuída de estados e alarmes.

Em aplicações de infraestrutura, a vantagem técnica de um módulo remoto é reduzir cabeamento de longa distância e concentrar a lógica de leitura/acionamento em um ponto de rede. Isso simplifica a manutenção e facilita ampliação futura, desde que o projeto respeite as limitações elétricas e de comunicação do equipamento.

Critérios de alimentação, instalação e montagem

A alimentação é um dos primeiros pontos a validar antes da compra. Deve-se confirmar a tensão nominal, tolerâncias, consumo, tipo de alimentação e eventual necessidade de fonte externa estabilizada. Em instalações com painéis, é recomendável verificar também proteção contra surtos, queda de tensão e dimensionamento da fonte considerando todos os módulos e periféricos do quadro.

Na instalação e montagem, os critérios mais relevantes são:

• espaço físico disponível em painel ou gabinete;
• ventilação e dissipação térmica;
• organização de cabeamento de campo;
• segregação entre cabos de sinal e potência;
• aterramento e referência comum, quando aplicável;
• proteção ambiental da instalação;
• acessibilidade para manutenção e diagnóstico.

Se o produto for instalado em ambiente agressivo, em área técnica externa ou em local sujeito a vibração, umidade ou variações de temperatura, esses limites devem ser confirmados no manual. Não é recomendável assumir grau de proteção, faixa térmica ou imunidade ambiental sem validação documental.

Especificações técnicas que devem ser verificadas

A tabela abaixo resume os itens que normalmente precisam ser confirmados no documento oficial antes da especificação final do TCW122B-CM. Como a fonte técnica deve ser validada diretamente no datasheet/manual do modelo, os campos não devem ser preenchidos por inferência.

Pontos de atenção antes da especificação

Antes de fechar o uso do TCW122B-CM em um projeto, alguns pontos devem ser checados com cuidado para evitar incompatibilidade em campo:

• confirmar o tipo exato de entradas e saídas para não misturar sinal seco, sensor ativo ou acionamento de carga;
• validar se a rede Ethernet será usada apenas para supervisão ou também para comandos operacionais;
• conferir a compatibilidade com o sistema supervisório do cliente;
• revisar o comportamento do módulo em falta de comunicação ou falha de energia;
• verificar limites de corrente nas saídas e necessidade de relés de इंटरmediação;
• confirmar requisitos de alimentação e proteção do painel;
• avaliar distância física até os equipamentos de campo e necessidade de isolamento adicional.

Em projetos com automação crítica, também é importante analisar se o módulo atende ao nível de disponibilidade esperado. Se o uso for para intertravamento, comando de equipamento ou geração de alarme, a arquitetura deve prever o modo de falha e o impacto de perda de comunicação.

Considerações técnicas para integração em campo

Na integração em campo, a qualidade do resultado depende menos da presença do módulo e mais da forma como ele será aplicado na arquitetura do sistema. O TCW122B-CM deve ser integrado com atenção a endereçamento, supervisão, cabeamento, fonte e proteções do painel. Quando houver integração com PLC, SCADA ou BMS, a validação funcional deve incluir testes de leitura, comando, reconexão e reação a falhas.

Também é recomendável alinhar previamente com a engenharia de operação:

• quem fará a manutenção do equipamento;
• como será feito o backup de configuração;
• quais eventos deverão ser monitorados;
• como serão tratados alarmes e saídas em condição de falha;
• qual documentação será entregue ao cliente final.

Esse cuidado reduz retrabalho na comissionamento e evita especificação inadequada para ambientes industriais ou de infraestrutura.

Em resumo, o TCW122B-CM deve ser tratado como um módulo remoto de I/O para integração técnica, cujo valor de aplicação depende da confirmação objetiva das suas interfaces, da alimentação, do comportamento em rede e dos limites elétricos definidos na documentação oficial.

Para especificação, integração ou validação de aplicação com produtos Teracom, consulte a equipe técnica da LRI Automação Industrial.
