Placa de Expansão Digital 8 Entradas e 8 Saídas

Introdução — Visão geral do placa de expansão digital 8 entradas / 8 saídas

O que é o placa de expansão digital 8 entradas / 8 saídas?

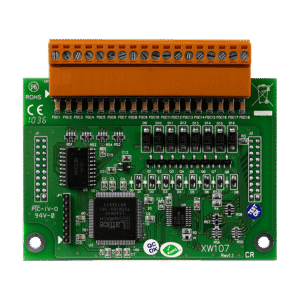

A placa de expansão digital 8 entradas / 8 saídas é um módulo I/O compacto que adiciona 8 entradas digitais (DI) e 8 saídas digitais (DO) a um controlador, PLC ou gateway de aquisição de dados. Ela resolve gargalos de I/O em painéis e racks, permitindo escalabilidade modular sem redesenhar a eletrônica de controle.
Arquitetonicamente, a placa integra condicionamento de sinal, proteção contra surtos, isolamento galvânico típico entre lógica e campo, e interfaces de comunicação adequadas ao rack ou à placa-mãe anfitriã. Esse conjunto facilita integração direta com controladores proprietários e com gateways IIoT para SCADA.
Em termos de função, serve para monitorar estados discretos (sensores de prox., fim de curso, chaves) e comandar atuadores digitais (contatos, relés, drivers), reduzindo cabeamento e padronizando níveis lógicos para tempo de resposta previsível.

Principais aplicações e setores atendidos pelo placa de expansão digital 8 entradas / 8 saídas e placa de expansão digital

Aplicações industriais e casos de uso típicos

Setores como manufatura, energia, saneamento, predial e OEMs utilizam placas 8DI/8DO para automação de máquinas, sequenciamento de linhas de produção e controle de painéis de bombas. Em linhas de montagem, as 8 DI podem monitorar sensores de presença e fim de curso, enquanto as 8 DO acionam eixos, válvulas e sinalização.
Em utilities e estações de bombeamento, a placa permite redundância de sinais de alarme e controle de bombas em lógica de intertravamento distribuído, facilitando retrofit com mínima intervenção elétrica. Em prédios comerciais, ela gerencia iluminação cênica, alarmes de porta e acionamento de HVAC local.
Para bancadas e testes de produção (R&D), a modularidade permite simular entradas e forçar saídas sem precisar alterar o PLC principal, acelerando validação de firmware e testes de comportamento.

Ambientes e requisitos operacionais por setor

Em ambiente industrial, exige-se isolamento galvânico, imunidade a interferência ESD e conformidade com IEC 61000 (compatibilidade eletromagnética). Setores críticos (energia, saneamento) demandam certificações adicionais, SLA no MTBF e resistência a transientes (surges conforme IEC 61000-4-5).
Ambientes prediais priorizam baixo consumo e conformidade com normas eletrotécnicas locais, enquanto OEMs buscam formatos compactos, terminais removíveis e disponibilidade de firmware customizável para integração. Em aplicações médicas, embora pouco comum, atenção a normas como IEC 60601-1 é necessária quando a interface afeta equipamentos clínicos.
Temperaturas, vibrações e níveis de IP variam: indústria pesada pode requerer soluções com proteção IP20 a IP54 (cabine), e classificações de estabilidade térmica entre -20 °C e +70 °C, garantindo operação contínua e confiável.

Especificações técnicas do placa de expansão digital 8 entradas / 8 saídas — Tabela e detalhes

Tabela de especificações principais (entrada/saída, tensão, corrente, precisão)

Detalhes elétricos, conectores e pinout

Os terminais de entrada normalmente aceitam sinais de 5–30 VDC, com detecção por divisor/pull-up e proteção por diodos e varistores contra surtos. Entradas podem ser configuráveis como sinking (NPN) ou sourcing (PNP) por jumper ou hardware interno.
As saídas podem ser transistorizadas (sem potencial, com saída a coletor aberto) ou por relés form C/NO/NC, com supressão por diodos/RC para cargas indutivas. Recomenda-se fiação com cabo 18–22 AWG e torque adequado nos bornes para evitar mau contato elétrico.
Um diagrama de pinout típico apresenta blocos de 8 DI e 8 DO, alimentação +V, 0V, e pinos de configuração. Proteções adicionais incluem fusíveis internos, TVS para proteção transiente e supressores de surto conforme IEC 61000-4-5.

Requisitos ambientais e certificações técnicas

Verifique a conformidade com IEC/EN 62368-1 para segurança elétrica em equipamentos de TI e com normas EMC (IEC 61000-6-2/4). Para aplicações críticas, consulte também certificações locais e listas de testes de choque/vibração (IEC 60068).
Parâmetros ambientais: temperatura oper. -20…+70 °C, armazenamento até -40…+85 °C, umidade até 95% sem condensação. Índice de proteção dependerá do invólucro: módulos abertos em painéis tipicamente IP20; versões encapsuladas podem alcançar IP54/IP65.
Impactos na seleção: limites térmicos afetam derating de corrente, enquanto falta de isolamento adequado compromete segurança funcional e pode infringir normas como a IEC 61131-2 (entradas/saídas discretas).

Importância, benefícios e diferenciais do placa de expansão digital 8 entradas / 8 saídas

Benefícios diretos para automação e manutenção

A modularidade reduz o cabeamento no gabinete, pois uma única placa agrupa 16 sinais digitais, diminuindo pontos de falha e tempo de fiação. Isso acelera o comissionamento e reduz o tempo MTTR (Mean Time To Repair).
Melhora a observabilidade: ao centralizar sinais, torna-se mais simples implementar diagnóstico de I/O (verificação de short/open, testes de loop), facilitando manutenção preditiva baseada em análise de anomalias.
A padronização de níveis lógicos (ex.: 24 VDC) e isolamento galvânico ajuda evitar ground loops, permitindo integração segura com sensores industriais e evitando ruído indesejado em redes industriais.

Diferenciais da solução frente ao mercado (placa de expansão digital)

Diferenciais competitivos incluem isolamento por canal, robustez contra surtos conforme IEC, suporte ICP DAS e disponibilidade de firmware e documentação para integração. Latência de resposta e debouncing configurável elevam a confiabilidade em aplicações de controle rápido.
Suporte técnico local e disponibilidade de peças sobressalentes (filtros, bornes, relés) reduzem downtime. Modelos ICP DAS costumam oferecer opções com comunicação nativa ou via backplane, facilitando retrofit sem trocar toda a infraestrutura.
Comercialmente, o custo-benefício de uma placa 8DI/8DO comparado a múltiplos módulos individuais é significativo, otimizando CAPEX em projetos que requerem densidade alta de I/O por slot.

Guia prático — Como instalar e usar o placa de expansão digital 8 entradas / 8 saídas

Checklist pré-instalação e verificação de compatibilidade

Verifique tensão de alimentação disponível (24 VDC típica), capacidade de corrente do barramento e compatibilidade lógica (sinking vs sourcing). Confirme requisitos de aterramento e isolamento para a aplicação.
Cheque firmware/hardware para compatibilidade com o controlador host e protocolos; atualize a documentação de pinout e tabela de endereços antes da instalação. Confirme ambientes (IP, temperatura) e necessidade de invólucro adicional.
Tenha à mão ferramental: multímetro, calibrador de torque, terminais sobressalentes, e documentação de instalação conforme IEC 60204 (segurança de máquinas) e normas locais.

Passo a passo: instalação física e elétrica da placa

1) Desenergize o painel e localize slot ou suporte DIN.
2) Fixe a placa, conecte alimentação 24 VDC e terra funcional/PE conforme esquema.
3) Faça a fiação de sinais usando cabo trançado e blindado quando necessário; conecte entradas e saídas aos bornes conforme pinout.
Adicione fusíveis de proteção e, para saídas indutivas, snubbers ou supressão adequada. Verifique tightness nos bornes (torque recomendado).

Configuração inicial e parametrização (firmware/software)

Conecte ao controlador/host e configure endereçamento de I/O (p.ex. Modbus IDs, offsets de registros). Ajuste debouncing, filtros de entrada e timers de watchdog para DOs críticos.
Carregue firmware atualizado e verifique logs de inicialização para assegurar detecção de todos os canais e status de isolamento. Documente mapeamento lógico físico para manutenção futura.
Realize testes com ferramentas de diagnóstico (software de IO scan ou utilitários ICP DAS) para validar leituras e escrever estados antes da operação em produção.

Testes funcionais e validação em campo

Execute testes de loop: force cada entrada e verifique leitura no SCADA; atue cada saída e monitore resposta de carga. Registre tempos de subida/queda e latências fim-a-fim.
Utilize testes de imunidade EMC e de surto se a instalação estiver sujeita a ambientes ruidosos; verifique proteção contra false trips por EMI. Documente critérios de aceitação: porcentagem de canais válidos, tempo de resposta máximo e ausência de falsos positivos.
Implemente um teste de burnout (carga) para DOs que acionam resistivas/indutivas e valide limites térmicos e corrente contínua.

Integração com sistemas SCADA/IIoT, protocolos e placa de expansão digital

Protocolos suportados e mapeamento de dados (Modbus, OPC UA, MQTT, etc.)

Placas 8DI/8DO integradas via I/O gateway suportam Modbus RTU/TCP, OPC UA (via servidor/gateway) e MQTT para IIoT. Em integração direta, mapeie cada DI/DO a registros de coil/holding (Modbus) ou nodes OPC UA.
Exemplo de mapeamento Modbus: Coils 0001–0008 = DO1–DO8; Discrete Inputs 1001–1008 = DI1–DI8. Para MQTT, publique tópicos por tag: /plc/arm/I/DI1 com payload 0/1.
Garanta sincronização de tag e escalonamento de polling para evitar sobrecarga de rede; defina QoS em MQTT e políticas de retenção conforme criticidade do sinal.

Arquitetura típica de integração e boas práticas de projeto

Topologias comuns: I/O local no painel, I/O distribuído via rede (Ethernet Modbus TCP) e gateways edge com coleta via Modbus para envio a cloud. Estruture latency budget: tempo de leitura + tempo de rede + processamento = SLA do controle.
Use VLANs e segmentação para separar tráfego de automação do tráfego corporativo; implemente redundância de gateways e caminhos de rede quando necessário para alta disponibilidade. Evite polling agressivo; prefira eventos/alarme para sinais não crônicos.
Planeje buffering local para perda de conectividade e sincronização de relógio para timestamps coerentes em logs e analytics.

Segurança, autenticação e proteção de dados em IIoT

Implemente autenticação mútua (certificados) para conexões OPC UA/MQTT e TLS para transporte seguro. Aplique firewall industrial e regras de ACL para limitar acesso só a serviços autorizados.
Usar VPNs e políticas de segmentação de rede reduz superfície de ataque; mantenha firmware atualizado e proceda com anotações de mudanças (change control). Ative logging de acesso e alertas para tentativas de manipulação de I/O.
Para integridade de dados, considere assinaturas digitais de pacotes críticos e políticas de backup de configuração para recuperação rápida e auditoria.

Exemplos práticos de uso do placa de expansão digital 8 entradas / 8 saídas em aplicações reais e placa de expansão digital

Exemplo 1 — Monitoramento de linhas de produção (8 DI / 8 DO)

Num caso real, 8 DI monitoram sensores de presença, porta e fim de curso; 8 DO acionam motores de indexação, sinalizadores e solenoides. O controlador central lê DIs e executa lógica seqüencial, escrevendo DOs para sincronizar etapas.
Com diagnósticos locais, operadores recebem alarmes instantâneos no HMI quando um DI falha, reduzindo tempo de parada. A modularidade permite expansão por cartão adicional sem remodelar o painel.
Registros de eventos e timestamps sincronizados com IIoT permitem análises de produção e manutenção preditiva, reduzindo perdas por inatividade não planejada.

Exemplo 2 — Controle predial e automação de equipamentos

Em automação predial, 8 DI podem monitorar sensores de porta, detectores de fumaça e botões de emergência; 8 DO controlam válvulas, bombas e iluminação. A placa fornece isolamento entre sistemas de potência e lógica de controle.
Sistemas BMS (Building Management Systems) integram esses sinais via Modbus/OPC para cenários de energia e conforto, com regras de fallback em caso de perda de comunicação.
A facilidade de instalação reduz custo inicial e permite rollout faseado por andares, otimizando CAPEX e prazos de entrega.

Exemplo 3 — Teste e bancada de desenvolvimento

Em bancada, a placa serve para simular sensores e cargas, permitindo verificação de firmware de controladores sem uso de grandes painéis. Alterações rápidas de fiação e software aceleram ciclo de desenvolvimento.
Instrumentação integrada e capacidade de forçar canais simplificam root-cause analysis em falhas intermitentes, com logs detalhados para reprovação de testes.
Para equipes de QA, a repetibilidade de testes (scripts que forçam DIs/DOs) melhora cobertura de teste e traz previsibilidade ao processo de homologação.

Comparações técnicas: placa de expansão digital 8 entradas / 8 saídas vs produtos similares da ICP DAS e erros comuns

Tabela comparativa com modelos ICP DAS afins

Erros comuns de seleção e instalação — como evitá-los

Escolher nível lógico errado (5V vs 24V) é frequente; confirme compatibilidade com sensores/PLC e use conversores se necessário. Falta de aterramento ou terra funcional inadequado causa ruído e leituras flutuantes — implemente práticas de aterramento conforme IEC 60364.
Subdimensionamento da fonte de alimentação para DOs que alimentam cargas indutivas causa quedas de tensão e resets; calcule o pico de corrente e adicione margem (20–30%). Use proteção contra surto e fusíveis por grupo de canais.
Ignorar especificações de temperatura e IP resulta em falhas prematuras; selecione variantes com invólucro adequado ou painel climatizado para ambientes agressivos.

Detalhes técnicos que impactam desempenho e confiabilidade

Ruído elétrico e loops de terra reduzem imunidade e podem gerar falsas leituras; cabos blindados e separação física entre potência e sinal são essenciais. Tempos de resposta e taxa de varredura do controlador impõem limites de ciclo; verifique latência fim-a-fim para controles em malha fechada.
Ciclos de comutação frequentes em saídas transistorizadas aumentam aquecimento e reduzem MTBF; prefira relés adequados ou solid-state com dissipação térmica calculada. A proteção térmica e dimensionamento correto aumentam vida útil.
MTBF real depende de condição ambiental, carga e qualidade de componentes — solicite dados de confiabilidade e roubo por horas de operação para cálculos de manutenção.

Conclusão — Resumo estratégico e chamada para ação

Resumo executivo e recomendações de adoção

A placa de expansão digital 8 entradas / 8 saídas é uma solução eficiente para aumentar densidade de I/O em painéis industriais, combinando modularidade, isolamento e facilidade de integração com SCADA/IIoT. Recomenda-se sua adoção quando houver necessidade de expansão econômica, retrofit ou padronização de sinais discretos.
Para prova de conceito, implemente um piloto em uma linha de baixo risco, valide tempos de resposta, imunidade e procedimentos de manutenção. Meça MTTR e economia de cabeamento para quantificar ROI e justificar rollout.
Considere requisitos ambientais e escolha variantes com proteção e certificações adequadas; quando necessário, consulte suporte técnico para configurações de isolamento e proteção contra surtos.

Entre em contato / Solicite cotação

Para aplicações que exigem essa robustez, a série Placa de Expansão Digital 8 Entradas / 8 Saídas da ICP DAS é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-digital-8-entradas-e-8-saidas.
Se preferir, explore outras opções e módulos ICP DAS para diferentes protocolos e isolamento em nosso catálogo de produtos: https://www.lri.com.br/produtos/placa-expansao-digital.
Entre em contato com nossa equipe técnica para desenho de integração, análise de compatibilidade e suporte em projeto: envie perguntas, comente suas dúvidas e solicite demonstração.

Perspectivas futuras, inovações e aplicações avançadas para o placa de expansão digital 8 entradas / 8 saídas

Tendências e uso em IIoT, analytics e manutenção preditiva

O avanço do edge computing permite que placas 8DI/8DO com gateways acoplados façam pré-processamento de eventos, reduzindo latência e custo de transmissão para cloud analytics. Dados de I/O discretos alimentam modelos de manutenção preditiva e digital twins.
Integração nativa com protocolos IIoT (MQTT, OPC UA Pub/Sub) e capacidade de armazenar logs locais à queda de rede aumentam resiliência e fornecem histórico para análise de causa raiz.
Com a evolução de segurança e gestão de certificados, espera-se maior adoção em arquiteturas híbridas (on-premise + cloud) para insights operacionais sem comprometer a segurança.

Aplicações específicas recomendadas e roadmap estratégico

Sugere-se pilotos em linhas de produção e estações de bombeamento para validar integração IIoT e geração de KPIs (OEE, tempo de ciclo). Posteriormente, estender para predial e OEMs onde densidade I/O reduz custo de instalação.
Planeje roadmap: POC → integração SCADA → edge analytics → integração cloud/ML, com metas claras de redução de downtime e custo operacional. Identifique KPIs e cronograma de rollout modular.
Para maximizar ROI, combine placas 8DI/8DO com gateways ICP DAS com suporte a OPC UA e MQTT, criando camadas de dados seguras e prontas para análise em tempo real.
