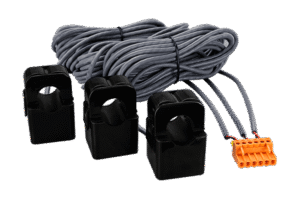

Introdução — O que é o transformador de corrente núcleo aberto (séries PM-3133P / PM-4324P da ICP DAS)?
Promessa: Apresentarei o conceito fundamental do transformador de corrente núcleo aberto (séries PM-3133P / PM-4324P da ICP DAS), suas funções básicas e o contexto de uso industrial.
O transformador de corrente núcleo aberto é um sensor passivo usado para medir correntes AC em condutores sem interrupção do circuito primário, ideal para monitoramento em painéis e barramentos. Neste artigo usarei como referência a série PM-3133P / PM-4324P da ICP DAS, destacando características técnicas, aplicações em automação industrial, integração com módulos de aquisição de dados e compatibilidade com normas como IEC 61869-2 (transformadores de medição) e requisitos de EMC definidos em IEC 61000. Desde o primeiro parágrafo, empregarei termos-chave como transformador de corrente núcleo aberto, PM-3133P, PM-4324P, ICP DAS e abertura 16 mm para otimização semântica.
A proposta aqui é entregar um guia técnico dirigido a engenheiros de automação, integradores e compradores técnicos que precisam selecionar, instalar e integrar CTs de núcleo aberto em projetos de Energia, Utilities, Indústria 4.0 e IIoT. Ao longo do texto discutiremos parâmetros elétricos (exatidão, burden, faixa de medição), mecânicos (abertura 16 mm, montagem DIN), compatibilidade com PLCs/RTUs e boas práticas para garantir leituras confiáveis e seguras.
Principais aplicações e setores atendidos por transformador de corrente núcleo aberto (transformador de corrente núcleo aberto, PM-3133P, PM-4324P)
Promessa: Lista objetiva dos setores e processos onde o produto agrega valor, com exemplos de casos de uso reais.
Os CTs de núcleo aberto são usados em medição e proteção em painéis de distribuição, monitoramento de consumo em máquinas e linhas de produção, proteção de motores e integração com sistemas de gestão energética (EMS). Setores típicos: manufatura (monitoramento por máquina), utilities (medição de circuitos auxiliares), data centers (balanceamento e detecção de sobrecorrente), e automação predial (monitoramento de circuitos HVAC).
Casos de uso reais incluem: medição de correntes de saída de inversores em parques solares, monitoramento de cargas críticas em painéis MCC, leituras de corrente em painéis de borda para analytics IIoT e detecção precoce de sobrecargas em motores de bombas em estações de água. Para entender integração com plataforma IIoT, veja artigos relacionados no blog da LRI sobre monitoramento energético e IIoT. (Ex.: https://blog.lri.com.br/medicao-energia e https://blog.lri.com.br/iiot-automacao-industrial)
Para aplicações que exigem robustez e facilidade de instalação, a série PM-3133P/PM-4324P da ICP DAS é frequentemente a solução escolhida. Para detalhes e aquisição, confira a página de produto: https://www.lri.com.br/aquisicao-de-dados/transformador-de-corrente-nucleo-aberto-100a-16mm-series-pm-3133p-e-pm4324p. Outra referência útil é a página de soluções em aquisição de dados da LRI: https://www.lri.com.br/aquisicao-de-dados/.
Especificações técnicas do transformador de corrente núcleo aberto — tabela completa para avaliação rápida
Promessa: Fornecerei uma tabela técnica consolidada seguida de notas explicativas sobre cada parâmetro.
| Parâmetro | Valor típico / Observação |
|---|---|
| Corrente nominal (primária) | 50 A / 100 A / 200 A (modelos) — verificar datasheet |
| Faixa de medição | 0…1.2 × Inom (linear) até saturação |
| Exatidão | Classe 1.0 / 0.5 (dependendo do modelo) |
| Abertura / Passagem | 16 mm (compatível com barramentos compactos) |
| Saída | Sinal proporcional (por ex. mA/ V ou secundário 0–333 mV / 1 A secundário) — confirmar modelo |
| Burden (VA) | 1–5 VA típicos — define erro por carga |
| Isolamento | Tensão de isolamento conforme IEC 61869 / EN (verificado em produto) |
| Temperatura de operação | −20 °C a +70 °C (conselho típico) |
| Dimensões | Perfil compacto para montagem em trilho DIN |
| Proteção ambiental | Grau IP conforme modelo (consultar ficha) |
| Certificações | IEC 61869-2, IEC 61000 (EMC), CE (ver datasheet) |
| MTBF | Especificado pelo fabricante; ver certificação e testes de vida |
H3: Dados elétricos essenciais (corrente, precisão, frequência)
Promessa: Explicarei os valores elétricos críticos e como interpretá‑los para seleção.
A corrente nominal (Inom) define a faixa para a qual o CT fornece precisão declarada; escolha um CT com Inom próximo à corrente média esperada para manter erros baixos. A exatidão (classe) indica o erro percentual em condições padrão (p.ex., Classe 1 = ±1%). Frequência de operação típica é 50/60 Hz; verifique compatibilidade se houver componentes em frequências diferentes (variadores, harmônicos).
O burden (carga aparente em VA) afeta diretamente a precisão: quanto maior o burden no secundário, maior a queda e o erro. Para aplicações com inversores e cargas não-lineares, considere impacto do fator de potência (PFC) e harmônicos na leitura — CTs podem apresentar erro adicional com distorção harmônica elevada. Sempre dimensione burden e verifique especificações de precisão em condições reais.
H3: Dados mecânicos e ambientais (dimensões 16 mm, montagem, IP, temperatura)
Promessa: Detalharei restrições físicas e ambientais e requisitos de montagem.
A abertura de 16 mm permite passagem de condutores e pequenos barramentos sem desmontagem do circuito, facilitando retrofit. Verifique também a espessura máxima do condutor e seção do barramento para garantir encaixe adequado. O encapsulamento compacto possibilita montagem em trilho DIN ou dentro de caixas de controle.
Condições ambientais — faixa de temperatura, umidade e grau de proteção (IP) — impactam a vida útil e a conformidade com normas como IEC 60529. Para ambientes agressivos (poeira, condensação), prefira modelos com maior grau IP e materiais resistentes. MTBF e testes de envelhecimento acelerado fornecem previsões de confiabilidade operacional.
H3: Compatibilidade e interfaces (sinais de saída, conexão com aquisições de dados)
Promessa: Indicarei como o CT se conecta a leitores, PLCs e módulos de aquisição ICP DAS.
Os CTs de núcleo aberto convertem corrente primária em um sinal secundário que pode ser conectado a módulos de aquisição (AD converters), PLCs com entradas analógicas ou RTUs. Interfaces típicas incluem saída de tensão proporcional (p.ex. 0–333 mV) ou corrente secundária. A compatibilidade elétrica com entradas analógicas deve ser confirmada: faixa de entrada, impedância de entrada e necessidade de condicionamento.
A ICP DAS oferece módulos de medição e aquisição que aceitam CTs padrão, com isolamento galvanico e amostragem para integração SCADA/IIoT. Ao integrar, verifique escala de leitura, calibragem e filtros para harmônicos. Para integrar com módulos ICP DAS, consulte as páginas técnicas da LRI e documentação do produto.
H3: Certificações, normas e segurança elétrica
Promessa: Listarei normas aplicáveis (ex.: IEC) e implicações para conformidade.
Para instrument transformers, a norma principal é a IEC 61869-2 (substituta das séries IEC 60044), que define requisitos de desempenho e ensaios. Requisitos de EMC são cobertos por IEC 61000, enquanto o grau de proteção segue IEC 60529 (IP). Em aplicações críticas, verifique também conformidade com normas locais e certificações de segurança CE/UL quando aplicável.
Implicações práticas: escolha CTs com tensão de isolamento e classe térmica adequadas ao ambiente; assegure aterramento adequado e superfícies condutivas isoladas para evitar riscos elétricos. Documente conformidade para auditorias e compras governamentais.
Importância, benefícios e diferenciais do transformador de corrente núcleo aberto para medição e proteção
Promessa: Demonstrarrei por que esse transformador de corrente é vantajoso — precisão, abertura de 16 mm, robustez e custo-benefício.
Os benefícios centrais incluem instalação sem interrupção do circuito, economia de tempo e menor risco durante retrofit. A abertura de 16 mm é especialmente adequada para painéis compactos e passagem de cabos múltiplos, reduzindo a necessidade de desmontagem de barramentos. Em termos de custo-benefício, CTs de núcleo aberto oferecem boa precisão com investimento inferior ao de CTs fixos de grande porte e sensores Rogowski para certas faixas.
Do ponto de vista operacional, ganhos incluem medição confiável para gestão energética, proteção local e integração com sistemas SCADA para alarmes e trending. A estabilidade térmica e resistência à corrosão dos materiais determinam vida útil; procure especificações de MTBF e garantias. Em comparação com sensores Rogowski, CTs de núcleo aberto têm vantagem em linearidade em baixas frequências e em aplicações onde condicionamento simples é preferível.
H3: Benefícios operacionais (precisão, estabilidade e segurança)
Promessa: Quantificarei ganhos em medição e redução de riscos.
Melhorar a precisão de medição em painéis reduz desvios de faturamento interno e otimiza ações de eficiência energética; por exemplo, passar de um erro de 3% para 1% pode permitir otimizações significativas no balanceamento de cargas. A estabilidade térmica reduz deriva ao longo do ciclo de produção, minimizando falsas leituras e alarmes. Em proteção, detecção mais rápida de sobrecorrentes reduz tempo de exposição a falhas e evita danos a equipamentos caros.
Segurança: a instalação sem abrir o circuito diminui risco de arco e contato. Entretanto, procedimentos de isolamento, bloqueio e tagout devem ser mantidos durante instalação. A verificação de isolamento e certificações de ensaio mitigam riscos elétricos.
H3: Diferenciais técnicos da série PM-3133P / PM-4324P
Promessa: Destacarei características únicas do modelo que influenciam escolha técnica.
As séries PM-3133P / PM-4324P se destacam pela abertura de 16 mm, perfil compacto para painéis e compatibilidade com módulos ICP DAS, oferecendo precisão adequada para monitoramento e proteção. Recursos de construção incluem materiais com baixa deriva térmica, opções de saída compatíveis com entradas padrão de aquisição de dados e isolamento reforçado para segurança.
Além disso, esses modelos costumam apresentar certificações relevantes e especificações claras de burden e exatidão em presença de harmônicos — informação crítica quando usados com inversores. Para confirmar detalhes de modelos e adquirir, consulte a página técnica do produto: https://www.lri.com.br/aquisicao-de-dados/transformador-de-corrente-nucleo-aberto-100a-16mm-series-pm-3133p-e-pm4324p.
Guia prático de instalação e uso do transformador de corrente núcleo aberto — passo a passo (Como fazer/usar?)
Promessa: Fornecerei um guia prático, sequencial e verificável para instalação, configuração, testes e manutenção.
Antes de instalar, desenergize o painel sempre que possível; quando não for viável, utilize EPI e métodos aprovados. Prepare ferramentas isoladas, multímetro com categoria de medição adequada e documentação técnica (especificações do CT e do sistema). Verifique compatibilidade de cabeamento e espaço físico para a abertura de 16 mm.
A sequência básica de instalação: (1) fixar o CT na posição desejada (trilho DIN ou parafuso), (2) inserir o condutor por dentro da abertura do núcleo, garantindo centro e alinhamento, (3) conectar o secundário ao módulo de aquisição com atenção à polaridade e burden, e (4) realizar testes de continuidade/isolation antes de energizar. Use bloqueio mecânico se aplicável para impedir movimento do condutor.
Procedimentos de calibração in situ incluem comparação com padrão conhecido ou utilização de injetor de corrente secundária para ajuste. Faça leituras em diferentes pontos de carga para validar linearidade. Mantenha registro de manutenção e realize inspeções periódicas (anual ou conforme ambiente).
H3: Preparação e verificação pré-instalação (checklist)
Promessa: Listarei ferramentas, inspeções e requisitos de segurança antes da montagem.
Checklist rápido:
- Desenergizar e etiquetar circuitos.
- Ferramentas isoladas e EPI.
- Verificação da seção do condutor para compatibilidade com abertura 16 mm.
- Conferir especificações de exatidão, burden e tensão de isolamento.
- Materiais de fixação e espaço para módulo de aquisição.
Verifique também documentação da planta, diagramas unifilares e pontos de aterramento. Se for instalar em painel com harmônicos, tenha filtros ou condicionadores em mente.
H3: Passo a passo de instalação mecânica e elétrica
Promessa: Instruções claras para montar o núcleo aberto, posicionar o condutor e efetuar conexões.
- Fixe o CT no trilho DIN ou suporte previsto, garantindo alinhamento perpendicular ao condutor.
- Abra e feche o núcleo sobre o condutor evitando folgas; centralize o condutor para minimizar erro.
- Conecte o secundário ao módulo de aquisição/PLC através de cabos blindados se necessário, observando polaridade; mantenha loop de retorno curto.
Após conexão, realize teste de curto-circuito do secundário (quando aplicável) e testes de leitura com carga conhecida. Documente valores iniciais como baseline para manutenção futura.
H3: Procedimentos de calibração e verificação in situ
Promessa: Métodos simples para confirmar exatidão e ajustar leituras.
Calibração prática: compare a leitura do CT com um medidor padrão (clase superior) sob correntes conhecidas. Para ajustes, aplique fator de calibração no software do PLC ou módulo de aquisição. Verifique linearidade em 25%, 50%, 100% de carga.
Em campo, prefira calibração por comparação com padrão rastreável. Registre coeficientes e condições ambientais. Para controle documental, mantenha certificados de calibração válidos.
Integração do transformador de corrente núcleo aberto com sistemas SCADA e IIoT — arquitetura e melhores práticas
Promessa: Explicarei como mapear sinais do transformador para sistemas SCADA/IIoT, protocolos e arquitetura de integração para dados confiáveis.
A arquitetura típica envolve CTs conectados a módulos de aquisição analógica ou condicionadores (local), que entregam dados via RTU/PLC ou gateways IIoT para o SCADA/EMS. Protocolos comuns: Modbus TCP/RTU, OPC UA e protocolos proprietários de fabricantes. Escolha o protocolo conforme latência e needs de engenharia.
Mapeamento de sinais: transformar corrente em valores úteis (A, kW via multiplicação por tensão e fator de potência) no RTU/SCADA. A amostragem deve considerar harmônicos; para analítica avançada, amostragem de alta resolução e FFT pode ser necessária. Assegure isolamento galvanico e filtros anti-aliasing quando integrar ADCs.
Segurança cibernética: isole redes industriais, use VPNs e autenticação, segmente VLANs para dispositivos de medição. Implemente boas práticas de cabeamento (separar sinais de potência e de comunicação) para minimizar ruído e garantir integridade dos dados.
H3: Topologias de integração (direta em RTU, via módulos de aquisição ICP DAS, gateways IIoT)
Promessa: Exemplos de arquitetura com vantagens e limitações de cada abordagem.
Topologia direta: CT -> módulo analógico do PLC/RTU. Simples, menor latência, mas menos flexível para expansão. Ideal para monitoramento local e proteção rápida. Topologia com módulos ICP DAS: CT -> módulo de aquisição dedicado -> rede Ethernet/Modbus -> SCADA. Melhora isolamento, escalabilidade e integração IIoT.
Via gateways IIoT: CT -> aquisição local -> gateway IIoT envia para nuvem (MQTT/HTTP). Excelente para analytics e manutenção preditiva, porém exige atenção à segurança e latência. Avalie trade-offs conforme criticidade da aplicação.
H3: Mapeamento de sinais, escala e tratamento de alarmes em SCADA
Promessa: Guia prático para conversão de corrente em grandezas úteis e configuração de alarmes.
Mapeamento deve incluir conversões de corrente para potência (I × V × PF), cálculo de energia (integral de potência) e thresholds de alarme (sobrecorrente, desequilíbrio). Configure filtragem para evitar alarmes falsos por transitórios ou harmônicos. Use alarmes escalonados (warning/critical) com ações automatizadas (shut-down controlado).
Registre timestamps e valores brutos para auditoria e análises forenses. Ajuste históricos e trending para detectar degradação de equipamento.
Exemplos práticos de uso do transformador de corrente núcleo aberto em projetos reais (transformador de corrente núcleo aberto, PM-3133P, PM-4324P)
Promessa: Apresentarei cenários concretos e diagramas de aplicação: monitoramento energético de painéis, proteção de motores e monitoramento remoto.
Caso 1 — Monitoramento energético em painel de comando industrial:
Fluxo: CTs PM-3133P instalados em cada fase -> módulos ICP DAS -> gateway Modbus TCP -> SCADA. Parâmetros: corrente, consumo por máquina, carga por fase. Ganhos: identificação de ineficiências e balanceamento de carga que reduziram quedas de fusíveis.
Caso 2 — Medição e proteção de motor crítico:
Configuração típica: CT em cada alimentação do motor ligado a relé de sobrecorrente e module de medição para trending. Em eventos de sobrecarga, tempo de resposta e thresholds bem ajustados evitam danos no enrolamento e reduzem PTC trips. Use CT com boa linearidade em baixas correntes para detectar condições de arranque.
Caso 3 — Integração em projeto IIoT para analítica preditiva:
CTs conectados a módulos com amostragem de maior resolução e envio via MQTT para plataforma cloud. Análises aplicadas: detecção de crescimento gradual de correntes (indicador de degradação), correlação com vibração/temperatura para manutenção preditiva. Resultado: redução de downtime e otimização de intervenções.
Comparação técnica: transformador de corrente núcleo aberto versus produtos similares da ICP DAS e erros comuns na escolha
Promessa: Fornecerei uma comparação direta entre PM-3133P, PM-4324P e outros CTs ICP DAS, destacando critérios de seleção e armadilhas frequentes.
| Modelo | Faixa (A) | Abertura (mm) | Exatidão | Aplicações recomendadas |
|---|---|---|---|---|
| PM-3133P | até 100 A | 16 mm | Classe 1 | Monitoramento painel, retrofit |
| PM-4324P | até 200 A | 16 mm | Classe 0.5/1 | Proteção e medição em painéis maiores |
| CT fixo (ICP DAS) | >200 A | Fixo | Classe 0.5 | Subestações, aplicações de alta corrente |
Erros comuns: escolher um CT com Inom muito acima da corrente média (perde resolução), não verificar burden, ignorar presença de harmônicos e não considerar temperatura ambiente. Evite também conectar secundário aberto em serviço — risco grave de sobretensão.
H3: Erros comuns de especificação e instalação (e como evitá‑los)
Promessa: Diagnóstico das falhas recorrentes e ações corretivas.
Principais falhas: seleção de faixa inadequada, conexões secundárias soltas, falta de calibração e ausência de proteção contra sobretensão. Previna-se escolhendo modelo conforme perfil de corrente, usando bornes trava, realizando calibração periódica e seguindo checklist de instalação.
H3: Quando optar por alternativas (corrente, sensor Rogowski, transformador fixo)
Promessa: Regras de decisão para escolher tecnologia adequada ao projeto.
Use sensores Rogowski quando precisar de alta largura de banda e flexibilidade para grandes aberturas; escolha CTs de núcleo aberto para retrofit e painéis compactos; opte por CTs fixos para alta corrente e aplicações com requisitos de precisão muito elevados. Leve em conta custo total, linearidade, necessidade de condicionamento e segurança.
Conclusão estratégica e chamada para ação — Avalie, compare e solicite suporte
Promessa: Síntese das vantagens e próximos passos técnicos; orientação direta para contato comercial/tecnológico.
Resumo: os transformadores de corrente de núcleo aberto PM-3133P/PM-4324P da ICP DAS oferecem solução compacta, segura e econômica para medição e proteção em painéis industriais, com abertura de 16 mm facilitando retrofit e integração com módulos de aquisição. Para projetos IIoT, sua compatibilidade elétrica e mecânica permite rápida integração com gateways e plataformas de analytics. Avalie requisitos de precisão, burden e ambiente antes de especificar.
Próximas etapas recomendadas: realize provas de conceito em bancada com simulação de carga, compare leituras com padrões rastreáveis, e execute um piloto em um painel representativo. Para aplicações que exigem essa robustez, a série PM-3133P / PM-4324P da ICP DAS é a solução ideal. Confira as especificações e solicite orçamento: https://www.lri.com.br/aquisicao-de-dados/transformador-de-corrente-nucleo-aberto-100a-16mm-series-pm-3133p-e-pm4324p.
H3: Entre em contato / Solicite cotação — como proceder (suporte técnico e comercial)
Promessa: Indicações claras de contato, informações técnicas a reunir para cotação e suporte.
Para solicitar suporte técnico ou cotação, reúna: diagrama unifilar, perfil de correntes (mín/max), tipo de condutor/barramento e ambiente de instalação. Entre em contato com a equipe LRI para suporte em seleção e integração via páginas de produto e aquisição de dados. Consulte também materiais complementares no blog técnico. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Convido você a comentar: quais desafios você tem em medição de corrente em painéis compactos? Pergunte nos comentários ou solicite uma análise de aplicação — teremos prazer em ajudar.
