TSF400 Teracom: detector de vazamento de água para monitoramento remoto

O TSF400 é um detector de vazamento de água com saída digital da Teracom, indicado para supervisão local de pontos críticos onde a presença de água deve ser identificada rapidamente por meio de sinal discreto para CLP, sistema de alarme, BMS ou lógica de intertravamento. Em aplicações de infraestrutura e salas técnicas, esse tipo de detector é usado como elemento simples de aviso de presença de líquido, permitindo resposta operacional antes que o vazamento evolua para falha elétrica, dano em ativos ou parada de serviço.

Na prática, o interesse técnico do TSF400 não está em medir vazão ou volume, mas em fornecer uma indicação binária de evento. Isso o torna apropriado para integração com entradas digitais, painéis de alarme e rotinas de supervisão que tratam estados como normal, alarme e restauração após secagem do ponto monitorado. A validação da versão exata, da lógica elétrica da saída e das condições de instalação deve ser feita no datasheet e manual oficiais do modelo.

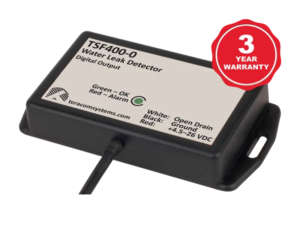

Detector de vazamento de água com saída digital para monitoramento de presença de líquido em pontos críticos.

Função do detector de vazamento em aplicações industriais

Em ambientes industriais e prediais técnicos, um detector de vazamento de água cumpre a função de sinalizar a presença de líquido em locais onde a água não deveria estar presente. Isso inclui bandejas de contenção, bases de equipamentos, racks, salas elétricas, shafts, casas de bombas, áreas sob fancoils e pontos de passagem de tubulação.

Do ponto de vista de automação, o detector atua como sensor de evento. A saída digital é interpretada pelo sistema de supervisão como um estado de alarme, permitindo:

• emissão de aviso local;
• geração de evento em SCADA/BMS;
• acionamento de sirene, buzzer ou relé de intertravamento;
• abertura de ordem de manutenção;
• registro de ocorrência com carimbo de data/hora.

Em especificação técnica, a principal decisão não é apenas “se há alarme”, mas como esse alarme será tratado. É importante definir se o sistema exigirá lógica de alarme travado, alarme por temporização, confirmação por múltiplos pontos ou apenas indicação instantânea.

Princípio de operação e lógica da saída digital

A lógica de operação do TSF400 deve ser entendida como uma detecção discreta de presença de água, e não como medição analógica. Em geral, esse tipo de sensor com saída digital altera seu estado quando há contato com líquido na região sensora, tornando a integração com entradas digitais direta e simples.

Na implementação em campo, a lógica de supervisão precisa considerar:

• estado normal sem água;
• estado de alarme com presença de água;
• retorno ao normal após remoção da água e secagem da área sensora;
• possibilidade de ruído, respingos ou condensação dependendo do ambiente.

Para integração confiável, o engenheiro deve confirmar no manual:

• se a saída é do tipo open collector, transistor, relé ou outro arranjo;
• qual é a polaridade lógica;
• se a saída é normalmente aberta ou normalmente fechada em repouso, quando aplicável;
• se há histerese, retardo ou temporização interna;
• como o dispositivo sinaliza falha, se essa função existir.

Sem essa confirmação, a parametrização do CLP ou do concentrador de alarmes pode ser incorreta, principalmente quando a lógica de entrada é invertida ou quando o sistema trabalha com supervisão de rompimento de fio.

Características elétricas da interface de saída

A interface elétrica de saída é um ponto crítico de especificação, porque define se o TSF400 pode ser ligado diretamente a uma entrada digital de PLC, a um módulo remoto de I/O ou a um sistema de alarme dedicado.

Antes da compra ou integração, devem ser confirmados no datasheet:

• tensão de alimentação do produto;
• tipo exato de saída digital;
• nível lógico de acionamento;
• corrente máxima permitida na interface;
• necessidade de resistor de pull-up ou alimentação externa;
• isolamento galvânico, se houver;
• resistência a surtos e proteção contra transientes.

Quando a saída é compatível com entrada digital padrão, o integrador ainda deve validar:

• faixa de tensão de reconhecimento da entrada do PLC;
• tipo de entrada: sink/source;
• comum compartilhado ou isolado;
• comprimento do cabo e imunidade a ruído;
• aterramento e blindagem do condutor, se aplicável.

Se a documentação não informar claramente a interface elétrica, não é recomendável assumir compatibilidade direta com qualquer CLP. Em projetos industriais, essa decisão impacta a confiabilidade do alarme, principalmente em ambientes com comutação de cargas indutivas, cabos longos ou alimentação compartilhada.

Critérios de instalação e posicionamento do sensor

A eficácia do TSF400 depende tanto do sensor quanto do local onde ele é instalado. Em detecção de vazamento, o posicionamento define o tempo de resposta do sistema.

Critérios práticos de instalação:

• posicionar o sensor no ponto mais baixo da área a ser protegida;
• instalar próximo a fontes prováveis de vazamento, sem bloquear drenagem ou manutenção;
• evitar áreas em que condensação permanente gere alarme recorrente, salvo se essa for a condição monitorada;
• prever acesso para inspeção, limpeza e teste;
• fixar o sensor de modo estável para evitar deslocamento por vibração ou movimentação de cabos;
• evitar instalação em local sujeito a acúmulo de poeira, óleo, resíduos ou produtos químicos que possam interferir na detecção.

Em salas técnicas e racks, o sensor deve ser posicionado conforme a lógica de contenção do ambiente:

• sob piso elevado, quando houver risco vindo da infraestrutura abaixo;
• em bandejas ou calhas de drenagem;
• próximo a equipamentos com água gelada, umidificadores ou pontos de condensação;
• em perímetro de contenção de bombas, reservatórios ou sistemas de climatização.

A instalação deve ser acompanhada de validação funcional no local, porque a resposta do sensor pode variar com o tipo de superfície, o estado de umidade e a geometria da área monitorada.

Integração com CLP, supervisão e sistemas de alarme

A integração do TSF400 com CLP, supervisão e alarme depende da natureza da saída digital e da filosofia de automação do projeto. Em instalações típicas, a saída é lida por uma entrada digital local ou por um módulo de E/S remoto em rede.

Cenários comuns de integração:

• CLP local: leitura direta de entrada digital, com lógica de alarme e temporização no programa;
• BMS/SCADA: sinal levado a controlador de automação predial para geração de evento, tendência e notificação;
• painel de alarme: acionamento de sirene, LED, buzzer ou indicação em sinótico;
• supervisão remota: envio do estado para plataforma de monitoramento, desde que exista gateway ou controlador intermediário compatível.

Boas práticas de integração:

• usar nomenclatura clara do ponto, como “Vazamento Água – Sala UPS”;
• implementar retenção de alarme quando a operação exigir investigação manual;
• associar timestamp e identificação de área;
• evitar automação de restauração sem verificação física do local;
• se houver entrada de supervisão por contato seco, confirmar se a saída do TSF400 é compatível com essa exigência.

Quando o ambiente é crítico, recomenda-se separar o alarme de vazamento de outras funções para evitar mascaramento de evento em sistemas com muitas sinalizações.

Aplicações em infraestrutura, BMS e salas técnicas

O TSF400 é adequado para aplicações em que a presença de água precisa ser detectada rapidamente e tratada como evento operacional, não como medição contínua.

Aplicações típicas:

• salas elétricas e de automação;
• salas de TI e data centers;
• ambientes de BMS e automação predial;
• casa de bombas e infraestrutura hidráulica;
• áreas com ar-condicionado de precisão, fancoils e drenos;
• telecomunicações, shelters e sites remotos;
• painéis e bases de equipamentos sensíveis à umidade;
• perímetros de contenção em infraestrutura crítica.

Em data centers e salas técnicas, o valor do detector está na capacidade de antecipar falhas por condensação, gotejamento ou rompimento de linha hidráulica. Em BMS, o evento pode ser integrado ao sistema de gestão predial para abertura de chamado e resposta operacional. Em telecom e sites remotos, a sinalização local é importante mesmo quando a conectividade externa é limitada, porque o primeiro evento deve permanecer visível no próprio sistema de campo.

Limitações de aplicação e pontos de atenção na especificação

Apesar da simplicidade funcional, um detector de vazamento com saída digital tem limitações que precisam ser consideradas no projeto.

Pontos de atenção:

• não substitui análise de causa do vazamento;
• não mede vazão, volume ou taxa de vazamento;
• pode reagir a umidade, condensação ou respingos, dependendo do princípio de detecção;
• a lógica de alarme depende da eletrônica de interface e da configuração do sistema de supervisão;
• a distância de cabeamento e a imunidade eletromagnética precisam ser avaliadas em campo;
• a proteção ambiental do conjunto deve ser compatível com o local de instalação;
• em áreas agressivas, pode haver degradação prematura de contatos ou elementos sensoriais.

Na especificação, também é importante verificar:

• compatibilidade com entrada digital do sistema receptor;
• necessidade de fonte dedicada;
• faixa de temperatura e umidade de operação, se informadas;
• restrições de instalação em ambientes com vapor, óleo ou agentes corrosivos;
• manutenção preventiva e periodicidade de teste.

Quando houver dúvida entre aplicar o detector em piso, bandeja, base de equipamento ou perímetro, a definição deve ser feita por análise do risco e do caminho provável da água até o ponto de detecção.

Verificações de comissionamento e testes de funcionamento

Antes da entrega técnica do sistema, o detector deve passar por validação funcional no local. Isso evita falsos diagnósticos e garante que a lógica da automação está coerente com o hardware instalado.

Checklist de comissionamento:

• confirmar alimentação conforme especificação oficial;
• verificar polaridade e integridade dos cabos;
• testar a leitura da entrada digital no CLP/BMS;
• simular presença de água no ponto sensível;
• validar tempo de resposta do alarme;
• confirmar restauração do estado após secagem;
• registrar o evento na supervisão, se aplicável;
• checar sinalização local e remota;
• revisar endereçamento do ponto e identificação de planta.

Em sistemas críticos, o teste deve incluir a cadeia completa:
sensor -> entrada digital -> lógica de supervisão -> alarmes locais -> evento em sistema superior.

Quando houver retenção de alarme, o comissionamento deve confirmar se o reset é automático ou manual, porque isso altera a operação do sistema durante manutenção e pós-evento.

Especificações técnicas

As especificações abaixo devem ser confirmadas no datasheet e no manual oficial do TSF400 antes da aplicação em projeto, sobretudo para alimentação, lógica de saída e interface com CLP ou sistema de alarme.

Aplicações práticas

Em um projeto de automação predial, o TSF400 pode ser usado para gerar alarme de inundação em sala de TI e acionar rotina de notificação no BMS. Em um painel de infraestrutura industrial, pode ser conectado a uma entrada digital do CLP para interromper operação de equipamento sensível à água. Em telecom ou energia, pode ser instalado em áreas de contenção para alertar vazamento antes que o evento comprometa alimentação, refrigeração ou disponibilidade do site.

Também é uma opção para pontos localizados onde a instrumentação mais complexa não se justifica. Nesses casos, a simplicidade da saída digital reduz a necessidade de parametrização e facilita a manutenção, desde que a característica elétrica seja compatível com o sistema receptor.

Pontos de atenção

Antes de especificar o TSF400, valide:

• tensão e tipo da alimentação;
• tipo exato de saída digital;
• compatibilidade com a entrada do CLP ou módulo remoto;
• necessidade de resistor externo, pull-up ou interface intermediária;
• distância do cabo e imunidade a ruído;
• local real de instalação para evitar alarmes por condensação;
• periodicidade de teste em operação;
• documentação oficial da versão comprada.

Em projetos com criticidade elevada, vale tratar o sensor como parte de uma cadeia de segurança operacional, e não apenas como acessório de supervisão.

O TSF400 atende a aplicações em que a presença de água precisa ser convertida em sinal discreto para automação, alarme e supervisão técnica. A correta aplicação depende da confirmação da interface elétrica, do posicionamento físico e da validação funcional em campo.

Para especificação, integração ou validação de aplicação com produtos Teracom, consulte a equipe técnica da LRI Automação Industrial.
