Introdução

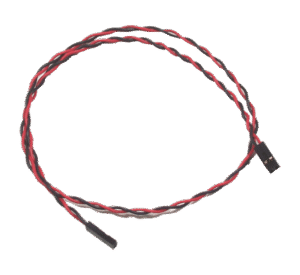

O Cabo 2 Pinos Preto e Vermelho é um condutor simples, porém crítico, usado amplamente em aquisição de dados, interligações de painéis de controle e conexões ponto a ponto em sistemas industriais. Neste artigo vamos detalhar as características elétricas e mecânicas, aplicações em automação industrial, compatibilidade com plataformas ICP DAS e boas práticas de instalação. A palavra-chave principal cabo 2 pinos preto e vermelho e as secundárias cabo 2 pinos, cabos para aquisição de dados aparecem desde já para facilitar a busca e a indexação por motores de pesquisa.
Tecnicamente, trata-se de um cabo composto por dois condutores isolados (normalmente cores preto e vermelho para polaridade), com seção adequada para correntes baixas a médias em sinais analógicos e alimentação de pequenos sensores. Seu uso é frequente em entradas digitais e analógicas de módulos de I/O da ICP DAS, em laços de sensores e em alimentação de transdutores. Conceitos como resistência por metro, corrente nominal, isolamento dielétrico e temperatura de operação são determinantes para a seleção correta.
Para engenheiros de automação, integradores e compradores técnicos, entender as especificações (bitola, material do condutor, dielétrico e certificações) evita problemas como queda de tensão, ruído eletromagnético e falhas de comunicação em redes SCADA/IIoT. Este artigo pretende ser um guia técnico completo para seleção, instalação e manutenção do cabo, com foco em aplicações industriais e conformidade com normas relevantes (ex.: IEC/EN 62368-1 para segurança elétrica em equipamentos e boas práticas de compatibilidade eletromagnética).
Introdução: O que é Cabo 2 Pinos Preto e Vermelho? — Visão geral e conceito fundamental
O Cabo 2 Pinos Preto e Vermelho é uma solução de interconexão de dois condutores independentemente isolados, projetada para transportar sinais de baixa potência e pequenas correntes de alimentação. A disposição das cores facilita a identificação da polaridade em painéis e conexões rápidas, reduzindo erros humanos durante a manutenção. Em termos funcionais, é equivalente ao termo genérico cabo 2 fios, mas com padronização de cores que melhora a rastreabilidade em sistemas complexos.
Do ponto de vista elétrico, esses cabos são dimensionados para minimizar queda de tensão e a resistência por metro é um parâmetro chave quando o cabo alimenta sensores remotos. Em aplicações de aquisição de dados, a capacitância e a resistência do cabo impactam diretamente a integridade do sinal analógico; portanto, é fundamental escolher a bitola (AWG ou mm²) adequada. Normas e regras de projeto (por exemplo, verificação de isolamento e compatibilidade eletromagnética) orientam o uso seguro do cabo em painéis de controle e racks de I/O.
Em cenários práticos, o cabo conecta sensores, termopares (quando apropriado), transdutores de pressão, relés e módulos de entrada digital/analógica da ICP DAS. Ele é especialmente relevante em painéis compactos onde a simplicidade do cabeamento reduz tempo de instalação e facilita futuras expansões. A combinação de baixo custo e praticidade faz dele um padrão em projetos industriais, utilities e aplicações IIoT.
Principais aplicações e setores atendidos pelo Cabo 2 Pinos Preto e Vermelho
Este cabo é indicado para ambientes industriais, automação predial, sistemas de energia, telecomunicações e laboratórios. Em plantas industriais e de utilities, é frequentemente usado para conexões de sensores e pequenos atuadores, como sensores de posição, chaves de fim de curso e sensores de proximidade. Em automação predial, serve para painéis de controle de HVAC e sinalização, onde a identificação rápida das cores agiliza a manutenção.
Na área de energia e subestações, o cabo pode ser utilizado em painéis auxiliares e para medição local, desde que atenda às exigências de isolamento e resistência a ambientes agressivos. Em telecom e datacenters, sua aplicação é mais restrita, geralmente em circuitos auxiliares e sinais de monitoramento. Em laboratórios e bancada de testes, o cabo 2 pinos é o padrão para conexões temporárias devido à sua facilidade de manuseio.
A seleção por setor deve considerar fatores ambientais (temperatura, umidade, presença de químicos) e requisitos de conformidade. Para aplicações críticas e em conformidade com normas, recomenda-se checar certificações e compatibilidade com módulos ICP DAS e outros fornecedores, garantindo integridade de dados em sistemas SCADA/IIoT.
Aplicações industriais e de automação
Na automação de máquinas, o cabo conecta sensores analógicos e digitais diretamente aos módulos de entrada da ICP DAS, como entradas de 4–20 mA, 0–10 V e entradas digitais. Ele é ideal para pontos próximos ao painel de controle onde a interferência eletromagnética é moderada. Exemplos práticos incluem monitoramento de velocidade de eixo, sensores de presença e leitura de níveis de tanques.
Em linhas de produção, o tempo de inatividade é crítico; por isso, a padronização do cabeamento com cabo 2 pinos preto e vermelho facilita trocas rápidas e substituições durante manutenção. Outra aplicação é em painéis de máquinas CNC e sistemas de transporte automatizado, onde a robustez mecânica e a flexibilidade do cabo influenciam diretamente a confiabilidade do sistema.
Para sistemas de controle distribuído, recomenda-se combinar o cabo com práticas de roteamento e blindagem adequadas quando houver fontes intensas de ruído (inversores de frequência, motores grandes). A integração correta reduz erros de leitura e retrabalho.
Aplicações em retrofit e manutenção de painéis elétricos
Em projetos de retrofit, o uso do cabo facilita a modernização de painéis antigos, substituindo fiações desgastadas sem necessidade de reprojetar toda a instalação. A cor padronizada reduz risco de inversão de polaridade durante a troca, acelerando o processo de manutenção. Em muitos casos, a substituição por cabos com melhor isolamento e bitola adequada melhora a performance sem grande custo.
Para expansões, o Cabo 2 Pinos é frequentemente escolhido para adicionar pontos de I/O discretos ou alimentar módulos remotos com consumo reduzido. Sua compatibilidade com terminais padrão, bornes de pressão e conectores rápidos torna a integração prática e segura. Em retrofit, sempre é importante verificar a compatibilidade com a proteção existente (fusíveis, disjuntores), evitando sobrecarga.
A substituição preventiva com cabos novos reduz MTTR (Mean Time To Repair) e pode aumentar o MTBF do sistema ao reduzir falhas por oxidação de contatos ou isolamento comprometido. Isso é especialmente valioso em utilitários e instalações críticas.
Especificações técnicas do Cabo 2 Pinos Preto e Vermelho (tabela recomendada com cabos para aquisição de dados)
Abaixo estão as especificações elétricas e físicas típicas que você deve considerar ao escolher o cabo 2 pinos preto e vermelho para aplicações de aquisição de dados e painéis. Essas especificações guiam seleção conforme corrente, ambiente e compatibilidade com módulos ICP DAS.
Tabela de especificações (sugestão de colunas)
| Parâmetro | Valor típico | Tolerância / Observações |
|---|---|---|
| Seção do condutor | 0,14 mm² a 1,5 mm² (AWG 26 a AWG 16) | Escolha conforme corrente e queda de tensão |
| Material do condutor | Cobre eletrolítico nu ou estanhado | Estanhado para proteção contra oxidação |
| Isolamento | PVC, TPE ou pareado nylon | PVC comum; TPE recomendado para maior resistência química |
| Tensão máxima | 300 V / 600 V | Verificar norma local e uso |
| Corrente nominal | 1 A a 10 A (dependendo da bitola) | Dimensionar conforme temperatura ambiente |
| Resistência por metro | ~0,129 Ω/m (para 1,0 mm²) | Valor típico; calcular para queda de tensão |
| Temperatura de operação | -20 °C a 80 °C | TPE e silicone ampliam faixa |
| Cores | Preto e Vermelho | Identificação de polaridade |
| Comprimentos | Várias opções (bobinas 50–100 m) | Comprimentos personalizados disponíveis |
| Certificações | ISO, RoHS, REACH (dependendo do fabricante) | Verificar ficha técnica |
Detalhes construtivos: condutor, isolamento e dimensões
O condutor em cobre estanhado aumenta a resistência à corrosão e facilita crimpagem em bornes e terminais. Para correntes maiores ou menores quedas de tensão, selecione bitolas maiores. A resistência elétrica por metro e a capacitância entre condutores influenciam o desempenho em sinais analógicos; cabos mais finos tendem a apresentar maior resistência e massa parasita.
O material de isolamento define resistência térmica e química. PVC é econômico e adequado para ambientes secos e internos; TPE ou silicone são preferíveis em ambientes com óleo, solventes ou variações de temperatura. A espessura do dielétrico também protege contra arco elétrico e facilita conformidade com normas como IEC/EN 62368-1 quando usados em conjunto com equipamentos devidamente certificados.
Dimensionalmente, o diâmetro total e a flexibilidade afetam o roteamento em dutos e calhas. Em painéis com espaço restrito, cabos de seção reduzida e alta flexibilidade (fios finos trançados) simplificam a instalação, mas exigem atenção ao torque de terminais e à capacidade de corrente.
Certificações, padrões e compatibilidades elétricas (cabos para aquisição de dados)
Recomenda-se verificar conformidade com normas aplicáveis: IEC/EN 62368-1 (segurança de equipamento eletroeletrônico), IEC 60664 (coordenamento de isolamento), além de requisitos locais de proteção e compatibilidade eletromagnética. Para aplicações médicas ou sensíveis, avaliar protocolos específicos como IEC 60601-1 quando cabos estiverem em circuitos associados a equipamentos médicos.
Compatibilidade com módulos ICP DAS inclui checar torque recomendado em bornes, temperatura máxima e tipo de terminação aceitável (crimp, solda, bornes de parafuso ou mola). A conformidade com RoHS e REACH também é um diferencial em compras corporativas.
Por fim, confirme o uso em conjunto com fontes de alimentação com PFC (Power Factor Correction) e inversores; esses equipamentos podem gerar interferência e exigir blindagem adicional ou roteamento segregado.
Importância, benefícios e diferenciais do Cabo 2 Pinos Preto e Vermelho
A escolha de um cabo específico traz ganhos técnicos e operacionais. Um cabo 2 pinos de qualidade reduz ruído, facilita o diagnóstico em campo e diminui o tempo de instalação. A padronização de cores acelera a identificação e diminui erros de polaridade, reduzindo falhas operacionais e retrabalhos.
Do ponto de vista operacional, utilizar cabos com condutores estanhados e isolamento adequado aumenta a durabilidade em ambientes industriais. Isso reduz o custo total de propriedade (TCO) por meio de menor necessidade de substituição e manutenção preventiva. Além disso, cabos com especificação técnica clara permitem estimativas de queda de tensão e dimensionamento adequados no projeto elétrico.
A ICP DAS agrega valor com garantia, suporte técnico para integração com módulos de aquisição e fornecimento de cabos com especificações otimizadas para seus módulos. Esses diferenciais justificam a escolha por soluções certificadas em vez de alternativas genéricas.
Benefícios técnicos e operacionais
- Redução de ruído e interferência quando combinado com boas práticas de roteamento e aterramento.
- Facilidade de instalação graças à padronização de cores e compatibilidade com terminais comuns.
- Maior robustez mecânica e resistência à oxidação com condutores estanhados.
- Menor MTTR e maior MTBF do sistema por redução de falhas de cabeamento.
Além disso, um cabo bem especificado contribui para a conformidade do sistema com normas de segurança e EMC, minimizando riscos regulatórios.
Diferenciais da solução ICP DAS e valor agregado (cabos para aquisição de dados)
A ICP DAS oferece suporte técnico para integração com seus módulos, orientações de aplicação e, em muitos casos, kits já testados para entrada analógica/digital. Essa sinergia entre hardware e cabo garante desempenho previsível e documentação técnica que facilita certificações e auditorias.
Para aplicações que exigem essa robustez, a série Cabo 2 Pinos da ICP DAS é a solução ideal. Confira as especificações e opções de terminação em: https://www.lri.com.br/aquisicao-de-dados/cabos-2-pinos-preto-e-vermelho. Outra opção recomendada para projetos de aquisição de dados está disponível na página de cabos de aquisição: https://www.lri.com.br/aquisicao-de-dados.
Guia prático de instalação e uso do Cabo 2 Pinos Preto e Vermelho
A instalação correta protege a integridade do sinal e a segurança elétrica. Antes de qualquer intervenção, isole circuitos, verifique documentação e siga procedimentos de bloqueio/etiquetagem (LOTO). A correta preparação das extremidades (desencapar o isolamento, crimpar terminais) é essencial para conexões confiáveis.
Use ferramentas apropriadas (alicates de crimpagem, terminais isolados, chave dinamométrica quando aplicável) e siga torque recomendado pelo fabricante do borne. Em instalações com alta vibração, prefira terminais crimpados e isolados; em casos de montagem repetida, plugs rápidos com travamento podem acelerar a manutenção.
Testes pós-instalação incluem verificação de continuidade, resistência (ohmímetro), teste de isolamento (megômetro) e validação de sinal com os módulos ICP DAS. Registre as medições para manutenção preventiva.
Ferramentas, preparação e verificação pré-instalação
Checklist:
- Multímetro/ohmímetro e megômetro
- Alicate de crimpagem compatível com terminal
- Decapador de fios e estilete
- Terminais isolados e fita de identificação
- Chave dinamométrica (se especificado pelo borne)
Inspecione o cabo quanto a cortes, abrasões e compatibilidade de bitola; verifique polaridade (preto=negativo, vermelho=positivo) e assegure-se de que o comprimento é suficiente para rotações e expansões.
Passo a passo de conexão (polaridade, crimpa e torque recomendado)
- Cortar o cabo no comprimento desejado e desencapar 5–7 mm do condutor.
- Inserir terminal apropriado (ferrule) e crimpar com alicate específico; verifique crimpagem visual e mecânica.
- Inserir no borne e apertar com torque conforme especificação do fabricante do borne (ex.: 0,4–0,6 Nm para bornes pequenos) — consulte manual do equipamento.
- Realizar teste de continuidade e aferir que não há curto entre condutores.
Evite soldagem direta dentro de bornes e não exceda o torque para evitar danos ao condutor ou ao terminal.
Testes pós-instalação e manutenção preventiva
Execute:
- Teste de continuidade para cada condutor.
- Medida de resistência DC por trecho para estimar queda de tensão.
- Teste de isolamento entre condutores e terra com megômetro (quando aplicável).
- Inspeção visual periódica e substituição em caso de abrasão, endurecimento ou perda de flexibilidade.
Documente as leituras e crie um plano de substituição preventiva conforme MTTR/MTBF do equipamento.
(Diagrama simplificado de conexão)
Sensor (+) ---- Vermelho ----> Entrada Analógica ICP DASSensor (-) ---- Preto -------> Terra/Referência ICP DASIntegração com sistemas SCADA/IIoT usando Cabo 2 Pinos Preto e Vermelho
Para integrar cabos em arquiteturas SCADA/IIoT, o roteamento deve priorizar separação entre fontes de energia e sinais, aterramento adequado e, quando necessário, blindagem. A integridade dos dados depende tanto do cabeamento quanto da configuração dos módulos de aquisição, filtros e amostragem.
Configure parâmetros de entrada nos módulos ICP DAS (escala, filtro de entrada, taxa de amostragem) e teste a resposta do sistema a sinais reais e ruídos. Em aplicações IIoT, utilizar gateways e protocolos confiáveis (MQTT, OPC UA) com monitoramento de qualidade de sinal reduz falsos positivos.
A interoperabilidade exige documentação clara do cabeamento (identificação por etiquetas), atualizações de firmware e políticas de manutenção que considerem o ciclo de vida do cabo e dos módulos associados.
Boas práticas de cabeamento para SCADA e redes IIoT (cabos para aquisição de dados)
- Segregar cabos de potência e sinal por dutos diferentes.
- Evitar passagem paralela com cabos de alta corrente por longos trechos.
- Usar blindagem quando exposto a fontes de EMI (motor drives, fontes chaveadas).
- Implementar aterramento único por painel para evitar loops de terra.
Essas práticas são essenciais para garantir dados confiáveis em sistemas de monitoramento em tempo real e reduzir retrabalho.
Exemplos de configuração com módulos ICP DAS (entradas analógicas/digitais)
- Entrada 4–20 mA: usar resistor de shunt ou módulo com entrada corrente; conectar vermelho ao terminal de entrada (+) e preto ao retorno (-/GND). Ajustar ganho e filtro no módulo.
- Entrada 0–10 V: atenção à impedância de entrada; bitola do cabo e resistência do condutor podem introduzir erro em leituras de baixa magnitude.
- Entrada digital: verificar nível lógico (TTL, 24 V) e proteger com resistores/optocupladores quando necessário.
Consulte a documentação ICP DAS para torque de bornes, pinout e limites de tensão/corrente.
Exemplos práticos de uso do Cabo 2 Pinos Preto e Vermelho em projetos reais
Os casos abaixo ilustram aplicações comuns e ganhos tangíveis ao usar um cabo adequado.
Caso 1: Integração de sensor analógico em linha de produção
Ao substituir cabos antigos por Cabo 2 Pinos Preto e Vermelho estanhado 0,5 mm², a linha obteve redução de ruído nas leituras analógicas e diminuição de retrabalho. A correta crimpagem e redução da impedância ajudaram a manter precisão em sensores 4–20 mA.
Caso 2: Rede de sensores para monitoramento de energia em subestação
Em uma subestação, cabos padronizados facilitaram a instalação de sensores de corrente e tensão para monitoramento local. Segregação de cabos e uso de blindagem em trechos críticos garantiram integridade de dados no SCADA, evitando leituras inconsistentes.
Caso 3: Manutenção preventiva em painéis com substituição rápida de cabos
Em manutenção preventiva, o uso de cabos com ferrules e pads codificados por cor reduziu o tempo de troca em 40%, diminuindo MTTR em paradas programadas. A padronização evitou erros de reconexão e acelerou testes pós-manutenção.
Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Analisar opções evita aquisição inadequada. Compare bitola, material, tipo de isolamento e terminação entre modelos. Avalie custo-benefício considerando ciclo de vida, ambiente e suporte técnico da ICP DAS.
Comparativo técnico: cabos 2 pinos vs alternativas ICP DAS (função, preço, aplicabilidade)
- Cabos 2 pinos padronizados: baixo custo, fácil reposição, ideal para sinais baixos.
- Cabos trançados ou pareados com blindagem: melhores para sinais analógicos sensíveis e longas distâncias.
- Cabos com terminação pré-montada: maior custo inicial, reduz tempo de instalação e erros.
Critérios de escolha: distância do trajeto, presença de EMI, tipo de sinal (corrente vs tensão) e ambiente.
Erros comuns de projeto e instalação (polaridade, dimensionamento, cruza de sinais)
- Inversão de polaridade por não observar cores.
- Subdimensionamento da bitola causando queda de tensão e aquecimento.
- Passagem paralela com cabos de potência sem blindagem, gerando ruído.
- Aperto incorreto de bornes (torque errado) causando mau contato.
Corrija com checklist e padrões de instalação.
Recomendações para seleção do cabo conforme ambiente e sinal
- Para longas distâncias e sinais 0–10 V prefira seção maior ou uso de 4–20 mA.
- Em ambientes agressivos, escolha isolamento TPE ou silicone.
- Em presença de inversores, use cabos blindados e roteamento separado.
Conclusão
O Cabo 2 Pinos Preto e Vermelho é componente simples, mas estratégico em projetos de automação, aquisições de dados e painéis de controle. Selecionar a bitola correta, material do condutor e tipo de isolamento reduz falhas, melhora a qualidade de sinal e diminui custos operacionais. A integração com módulos ICP DAS é facilitada por padrões de terminação e orientação técnica disponível.
Se precisar de especificações detalhadas, amostras ou suporte para escolher o cabo ideal para seu projeto SCADA/IIoT, entre em contato com nossa equipe técnica. Para aplicações que exigem essa robustez, a série Cabo 2 Pinos da ICP DAS é a solução ideal. Confira as especificações e opções em: https://www.lri.com.br/aquisicao-de-dados/cabos-2-pinos-preto-e-vermelho. Explore também outras soluções de aquisição de dados em https://www.lri.com.br/aquisicao-de-dados.
Incentivo você, leitor técnico, a comentar dúvidas específicas do seu projeto — pergunte sobre bitola, comprimento ou compatibilidade com módulos ICP DAS e responderemos com recomendações práticas.
