Introdução
O Controlador WP-8121 CE7 da ICP DAS é um controlador programável industrial baseado em Windows CE 7 projetado para aplicações de automação que exigem integração com SCADA, conectividade IIoT e operação em ambientes industriais exigentes. Neste artigo técnico — voltado a engenheiros de automação, integradores e compradores técnicos — apresento visão geral, especificações, guias de instalação, integração com protocolos como Modbus/TCP e melhores práticas de segurança conforme normas como IEC 62443 e recomendações de qualidade como MTBF e PFC para fontes de alimentação.
O objetivo é equipá-lo com informações práticas para seleção, projeto e comissionamento do WP-8121 CE7 em projetos de utilities, manufatura e energia. Usarei linguagem técnica, tabelas comparativas e checklists práticos para que este conteúdo seja referência no ciclo de compra e implementação.
Para aplicações que exigem robustez e compatibilidade com ecossistemas Windows CE, o Controlador WP-8121 CE7 da ICP DAS oferece uma plataforma familiar para desenvolvedores e integradores. Consulte também materiais complementares no blog técnico da LRI para tópicos relacionados à segurança IIoT e integração industrial.

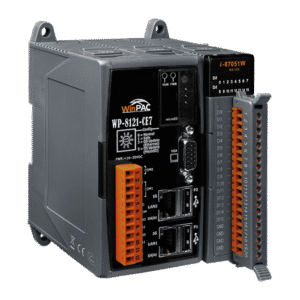

Introdução ao Controlador WP-8121 CE7 — O que é, visão geral e posicionamento técnico
O WP-8121 CE7 é um controlador industrial com sistema operacional Windows CE 7.0, orientado a aplicações que necessitam de um ambiente Windows embarcado para execução de aplicações legadas ou específicos runtimes SCADA/edge. Ele posiciona-se entre controladores embutidos simples e computadores industriais full‑IPC, oferecendo balanceamento entre desempenho, I/O integrada e compatibilidade de software.
Projetado para integradores que precisam de execução de runtime Windows, conectividade Ethernet e portas seriais para protocolos industriais, o WP-8121 é indicado quando há necessidade de migrar aplicações Windows existentes para hardware robusto com certificações industriais. A presença de Windows CE facilita o uso de toolchains de terceiros, drivers ICP DAS e bibliotecas para comunicação industrial.
Tecnicamente, o WP-8121 atende cenários que demandam tempo de resposta determinístico moderado, boa diversidade de interfaces (Ethernet, RS-232/RS-485) e opções de expansão de I/O. Sua proposta é reduzir o esforço de integração em projetos SCADA/IIoT, mantendo conformidade com práticas de segurança e gerenciamento remoto.
Principais aplicações e setores atendidos pelo Controlador WP-8121 CE7
O WP-8121 CE7 é amplamente aplicável em setores como energia, água e esgoto, oil & gas, transporte, automação de máquinas e automação predial. Em utilities ele atua bem em RTUs para telemetria e subestações secundárias. Na indústria manufatureira, serve como controlador de linha para integração com sistemas MES e SCADA.
Cenários típicos incluem: estação de bombeamento com telemetria via Modbus/TCP, controlador de máquina com sincronização de eixos (I/O local + supervisório), e coleta/normalização de dados de painéis solares para sistemas de gestão de energia. Em todos os casos, a presença de Windows CE facilita o uso de drivers proprietários e clientes HMI/SCADA existentes.
O controlador também é útil em projetos IIoT/edge para pré-processamento de dados, agregação de tags e envio seguro via MQTT/REST para plataformas na nuvem. Em Indústria 4.0, o WP-8121 pode atuar como um nó de borda que converte protocolos legados para formatos consumíveis por analytics e digital twins.
Especificações técnicas do Controlador WP-8121 CE7 (tabela comparativa)
Abaixo uma tabela técnica prática para comparação rápida. Valores indicativos; confirme sempre com a ficha oficial antes da compra.
Tabela técnica resumida (CPU, SO, memória, I/O, comunicações)
| Parâmetro | Especificação típica |
|---|---|
| CPU | Intel Atom (x86) ou processador equivalente, 1.2–1.6 GHz (dual-core) |
| Sistema Operacional | Windows CE 7.0 |
| Memória RAM | 512 MB – 1 GB DDR3 (dependendo da SKU) |
| Flash/Storage | 4 GB – 8 GB eMMC / slot SD para expansão |
| I/O digitais | 8 a 16 DI / DO (dependendo do modelo) |
| I/O analógicos | 4 AI ± 2 AO (tipicamente 0–10V / 4–20mA via jumper) |
| Ethernet | 2 x Gigabit Ethernet (switch/dual NIC) |
| RS-232 | 1x (configurável) |
| RS-485 | 1x (half-duplex) |
| Slots de expansão | 1 x mini-PCIe e/ou slots de expansão proprietários |
Alimentação, ambiente e certificações (tabela)
| Parâmetro | Especificação |
|---|---|
| Alimentação | 24 VDC nominal (range 9–36 VDC) com PFC recomendado |
| Consumo típico | 10–20 W (dependendo periféricos) |
| Faixa de temperatura | -20°C a +60°C (opcional versão wide-temp) |
| Proteção | IP20 (painel/armário) / opções conformes para IP65 com gabinete |
| Conformidades | CE, EMC industrial; recomenda-se verificação UL / RoHS conforme SKU |
| Segurança | Recomendação IEC 62443 para hardening; suporte a TLS em aplicações |
Dimensões, montagem e desenho mecânico (dados)
- Dimensões típicas: 140 x 110 x 40 mm (varia por versão); peso ~600–850 g.
- Montagem: fixação em trilho DIN (rail) ou painel com kit de montagem; espaços de resfriamento recomendados.
- Desenhos mecânicos: ver desenho CAD da ficha técnica para orifícios de montagem, recuo para conectores e distância mínima para dissipação térmica.
Obs.: os valores acima são representações típicas; sempre confirmar na folha de dados específica do modelo WP-8121 CE7 da LRI/ICP DAS.
Importância, benefícios e diferenciais do Controlador WP-8121 CE7
O WP-8121 destaca-se pela compatibilidade Windows CE, reduzindo esforço de portabilidade de aplicações HMI/SCADA legadas e bibliotecas dependentes do ecossistema Windows. Isso acelera prazos de integração quando o software embarcado já foi desenvolvido para Windows Embedded.
Como diferencial técnico, o WP-8121 oferece interfaces seriais e Ethernet integradas, permitindo operar como RTU ou controlador de máquina sem a necessidade de gateways adicionais. A modularidade I/O integrada facilita retrofit em painéis existentes, reduzindo custo total do projeto.
Além disso, a robustez em alimentação com recomendação de PFC (Power Factor Correction) e práticas de projeto que consideram MTBF e tolerâncias térmicas torna o WP-8121 adequado para ambientes industriais críticos. O suporte técnico ICP DAS e disponibilidade de drivers são vantagem competitiva na fase de operação e manutenção.
Guia prático de instalação e configuração do Controlador WP-8121 CE7 — Passo a passo
Antes de instalar, verifique a documentação do fabricante para requisitos elétricos e ambientais. Planeje o local físico com ventilação adequada e proteção contra intempéries se necessário (IP rating). Separe ferramentas: multímetro, pinças, tornos, terminais e software de configuração.
A sequência típica é: montagem mecânica → aterramento → alimentação → conexão de I/Os → configuração de rede → upload de aplicação. Mantenha uma lista de firmware e versões de drivers para garantir reprodutibilidade, e siga normas de segurança elétrica locais durante a energização.
Durante a configuração do Windows CE e aplicativos, use backups da imagem do dispositivo, registre versões de runtime e documente os mapeamentos de I/O. Isso facilita rollback em caso de erro e acelera suporte remoto com a equipe ICP DAS.
Preparação do equipamento e checklist pré-instalação
- Verificar tensão e polaridade da fonte de alimentação (range 9–36 VDC).
- Conferir integridade física: conectores, pinos, dissipador.
- Confirmar versão do firmware/BIOS e drivers disponíveis.
- Garantir aterramento adequado conforme norma IEC 61000-6-2 para imunidade.
Etapas de fiação e montagem física (detalhe)
- Instale o WP-8121 em trilho DIN ou painel mantendo espaço para ventilação.
- Aterramento: pino de terra dedicado ao chassi; evite usar o neutro para aterramento.
- Alimentação: ligar primeiro o polo negativo, depois o positivo; incluir fusível e proteção contra inversão.
- I/Os analógicas: use pares trançados e aterramento local; para sinais 4–20 mA, instale resistores de burden conforme especificação.
Configuração do Windows CE, drivers e ferramentas ICP DAS
- Acesse o SO via console serial ou interface remota (se disponível).
- Instale drivers ICP DAS para módulos proprietários e bibliotecas de comunicação (Modbus, OPC).
- Configure endereçamento IP fixo, máscara, gateway e rotas de gerenciamento remoto.
- Para aplicações SCADA, valide cliente OPC/Modbus com ferramentas de simulação antes do comissionamento.
Testes funcionais e comissionamento
- Verifique alimentação sem carga e com carga parcial; monitore correntes e temperaturas.
- Teste condições de contorno: perda de rede, reinicialização e recovery da aplicação.
- Execute verificação de I/O: varrer entradas digitais, gerar saídas digitais, testar ranges analógicos.
- Documente logs de teste e parâmetros para garantir rastreabilidade e SLA.
Integração do Controlador WP-8121 CE7 com sistemas SCADA e soluções IIoT (Modbus/TCP, OPC UA, MQTT)
O WP-8121 integra-se naturalmente com SCADA via Modbus/TCP e protocolos seriais (RTU). Para arquiteturas modernas, recomenda-se uso de OPC UA (via gateway/opc server) e MQTT para edge-to-cloud, garantindo interoperabilidade com plataformas IIoT.
Estratégia comum: o controlador atua como nó de aquisição que traduz sinais de campo para Modbus/TCP e publica métricas agregadas via MQTT para broker local/na nuvem. Use um edge agent para buffering, compressão e encriptação (TLS) para garantir entrega confiável de dados.
Ao mapear tags para SCADA, padronize nomes e descrições, use tabelas de conversão de engenharia (escala 4-20mA) e inclua metadata (unidade, faixa, precisão). Isso facilita integração com histórico e sistemas analíticos.
Protocolos suportados e mapeamento de tags para SCADA
- Suporte nativo: Modbus/TCP, Modbus RTU (via RS-485), comunicação serial RS-232.
- Mapear endereços: reserve blocos lógicos para entradas, saídas e alarmes; documente offsets.
- Use conversão de engenharia na fonte (scale/offset) para reduzir processamento no SCADA.
Conexão com plataformas IIoT e edge computing (MQTT, REST)
- Gateway MQTT: publicar tópicos por dispositivo/estação com QoS apropriado.
- REST APIs: para consultas sob demanda, fornecer endpoints com autenticação.
- Armazenamento local (edge): buffer em caso de perda de conectividade, com política de descarte/compaction.
Segurança da comunicação e hardening do sistema
- Siga IEC 62443: segmentação de rede, firewalls industriais, gestão de patches.
- Use TLS para MQTT/HTTPS, autenticação mútua quando possível.
- Desative serviços desnecessários no Windows CE, aplique whitelist de portas e monitoramento de integridade.
Exemplos práticos de uso do Controlador WP-8121 CE7 em projetos reais
Abaixo três estudos de caso compactos mostrando aplicação, arquitetura e benefícios.
Caso 1 — Automação de estação de bombeamento (monitoramento remoto)
Objetivo: telemetria de bombas e nível de reservatório. Arquitetura: sensores de nível e pressão conectados ao WP-8121, comunicação via Modbus/TCP com SCADA local e MQTT para nuvem. Resultado: redução de viagens de campo e alarms preditivos via analytics na nuvem.
Desafio: garantir resiliência à perda de conectividade. Solução: buffer local de eventos no WP-8121 e políticas de retry, com logs para auditoria.
Caso 2 — Controle de máquina em linha de produção (sincronização e I/O de alta velocidade)
Objetivo: controlar sequência de máquina com tempos de resposta moderados. Arquitetura: WP-8121 como controlador mestre, I/O digitais locais para sensores e atuadores, supervisório para HMI. Resultado: integração com MES e redução de tempos de setup.
Desafio: latência determinística. Solução: mover lógica crítica para I/O com controle local e usar WP-8121 para coordenação e logging.
Caso 3 — Integração com energia renovável e gestão de dados (telemetria)
Objetivo: telemetria de inversores e medidores. Arquitetura: WP-8121 coleta via RS-485 Modbus RTU, converte e envia dados via MQTT para plataforma de gestão de energia. Resultado: visibilidade em tempo real e otimização do despacho energético.
Desafio: mapeamento de registros Modbus heterogêneos. Solução: criação de drivers e tabelas de mapeamento reutilizáveis.
Comparação técnica e operacional: Controlador WP-8121 CE7 vs outros controladores ICP DAS (Modbus/TCP, OPC UA)
Aqui comparamos critérios relevantes para tomada de decisão: desempenho, conectividade, modularidade e custo.
- Desempenho: WP-8121 (Windows CE) facilita aplicações Windows; alternativas baseadas em Linux/RTOS tendem a ter menor overhead e maior determinismo.
- Interfaces: WP-8121 oferece bom mix Ethernet/seriais; módulos I/O remotos da ICP DAS podem oferecer maior densidade de pontos.
- Modularidade e manutenção: controladores moduláveis permitem troca de módulos I/O sem substituir CPU; WP-8121 é balanceado para retrofit e aplicações standalone.
Quais são as vantagens e limitações em relação a controladores da mesma linha
Vantagens:
- Compatibilidade Windows CE para aplicações legadas.
- Boa diversidade de interfaces integradas.
- Suporte ICP DAS e ecossistema de drivers.
Limitações:
- Menor determinismo que controladores RTOS dedicados para motion control extremo.
- Dependência de imagem SO e necessidade de gestão de patches Windows CE.
Erros comuns de seleção e instalação (e como evitá-los)
- Selecionar SKU sem margem térmica: dimensionar faixa de temperatura e ventilação.
- Mapeamento de I/O errado: padronizar nomenclatura e testar com ferramentas de simulação.
- Falta de gestão de energia: usar PFC e proteção contra surtos/transientes.
- Ignorar hardening de segurança: implementar políticas de rede e criptografia.
Checklist de manutenção, suporte e resolução de problemas do Controlador WP-8121 CE7
A manutenção preventiva e procedimentos de troubleshooting são cruciais para disponibilidade.
- Ações preventivas: backups de image, atualização planejada de firmware, verificação periódica de logs e integridade de RAM/flash.
- Troubleshooting rápido: coletar logs do SO, checar estado das interfaces físicas (LEDs), testar energia e sondar sinais I/O com multímetro.
- Quando acionar suporte: erros de hardware, corrupção de firmware, falhas intermitentes de comunicação não resolvidas por reset.
Inclua sempre: versão do firmware, serial do dispositivo, topologia de rede e logs de erro ao abrir chamado com suporte ICP DAS ou LRI.
Conclusão e chamada para ação — Solicite cotação ou entre em contato sobre o Controlador WP-8121 CE7
O Controlador WP-8121 CE7 da ICP DAS é uma solução prática para projetos que exigem compatibilidade Windows CE, interfaces industriais e integração com SCADA/IIoT. Ele reduz riscos em migrações de software legadas e oferece o equilíbrio entre robustez e flexibilidade para aplicações em utilities, manufatura e energia.
Para aplicações que exigem essa robustez, a série WP-8121 CE7 da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação na página do produto: https://www.lri.com.br/wp-8121-ce7-controlador-programavel-windows-ce-7-0-1-slo. Para integração com módulos I/O remotos e soluções de comunicações industriais, veja também produtos complementares em https://www.lri.com.br/.
Se restou alguma dúvida técnica, comente abaixo ou solicite uma consultoria: descreva seu I/O, topologia de rede e requisitos de disponibilidade que eu auxilio na escolha do modelo e arquitetura. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações estratégicas do Controlador WP-8121 CE7
As tendências apontam para maior adoção de edge computing e analytics embarcado; neste contexto, controladores com capacidades de processamento e conectividade como o WP-8121 tornam-se pontos centrais de convergência de dados. A adição de módulos de IA embarcada e inferência local permitirá decisões em tempo real sem latência de nuvem.
Setores com maior demanda incluem energia distribuída (microgrids), tratamento de água com monitoramento preditivo e linhas de produção flexíveis (Industry 4.0). A integração com digital twins e janelas de diagnóstico remoto trará ganho operacional e redução de OPEX.
Recomendo planejar projetos com visão de ciclo de vida (firmware, segurança, escalabilidade) e privilegiar plataformas que suportem atualizações seguras e gerenciamento remoto para extrair valor contínuo do investimento.
Incentivo você a comentar com sua experiência: já migrou aplicações Windows CE para WP-8121? Quais desafios encontrou? Pergunte abaixo para que possamos aprofundar em seu caso prático.
