Introdução
O cabo NTC Thermistor em resina epóxi (–40 °C a 80 °C) é um sensor passivo de temperatura encapsulado que entrega leituras de resistência com característica NTC para sistemas de aquisição de dados e automação. Neste artigo abordo o princípio de funcionamento do cabo NTC, características da resina epóxi, e cenários típicos de aplicação, incluindo integração com módulos ICP DAS e plataformas SCADA/IIoT. Palavras-chave principais: cabo NTC, thermistor resina epóxi, cabo 9523, aquisição de dados.
O princípio é simples: um termistor NTC varia sua resistência em função da temperatura (coeficiente negativo), sendo normalmente especificado por R25 (resistência a 25 °C) e parâmetro Beta (β). O encapsulamento em resina epóxi protege contra umidade, vibração e químicos leves, mantendo a estabilidade da curva NTC para condicionamento por ADCs, RTUs e módulos de aquisição. Esse componente é amplamente usado em medição de temperatura por sua relação custo-benefício e tempo de resposta adequado para muitos processos industriais.
Ao longo deste artigo detalharei construção, especificações elétricas e térmicas, instalação, integração com CLPs/SCADA, e exemplos práticos (câmara fria, linha de produção, retrofit). Também cito normas e práticas de confiabilidade (MTBF, IEC 60529, IEC 60068), e deixo links técnicos e CTAs para a série de produtos — inclusive a página do cabo 9523 para aquisição e consulta de datasheet. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Visão geral do produto

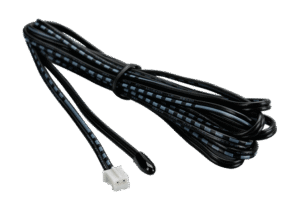

O cabo NTC Thermistor em resina epóxi reúne um termistor NTC fixo no corpo encapsulado com resina, conectado a um cabo blindado que facilita roteamento e terminação. Componentes chave: elemento NTC (geralmente 10 kΩ @25 °C ou outra referência), encapsulamento em epóxi, e condutor(es) com isolamento resistente a óleo e UV. O 9523 é projetado para integração direta em entradas de sensores de módulos ICP DAS e condicionadores de sinal.
A construção em resina epóxi confere rigidez mecânica, proteção contra infiltração e isolamento elétrico; a resina também reduz a influência de fluxo de ar e correntes parasitas, melhorando estabilidade. O cabo costuma ter malha de blindagem e condutores trançados para reduzir ruído elétrico, importante quando se conecta a entradas de alta impedância em ADCs. A combinação resulta em sensor com baixas derivações e boa repetibilidade, adequado para monitoramento industrial.
No contexto de sistemas de aquisição de dados, o sensor fornece resistência que o condicionador converte em tensão ou corrente (mA) por meio de pontes, fontes de corrente ou circuitos ADC. Essa conversão exige atenção à linearização da curva NTC (look-up table ou aproximação Steinhart–Hart) para obter leituras em °C com precisão. A integração com módulos ICP DAS permite mapeamento fácil para SCADA e IIoT.
Resumo das características-chave
- Faixa operacional: –40 °C a 80 °C, adequada para aplicações em ambientes temperados e fracos de congelamento.
- Elemento: NTC com R25 típico (ex.: 10 kΩ) e Beta entre 3000–3500 K (valores típicos).
- Encapsulamento: Resina epóxi para proteção mecânica e ambiental.
Outras características importantes incluem tempo de resposta reduzido (dependendo do diâmetro e massa), tolerância de resistência (±1% a ±5% típicos), e cabo com blindagem para imunidade a EMC. Esses parâmetros determinam a seleção do sensor para aplicações de controle versus monitoramento de segurança.
Em termos de conformidade, recomenda-se verificar ensaios segundo IEC 60068 (ensaios ambientais) e grau de proteção IP conforme IEC 60529 para confirmar uso em ambientes úmidos ou com jatos d’água. Para integração com equipamentos eletrônicos, atenção a requisitos de compatibilidade eletromagnética e segurança (por exemplo IEC/EN 62368-1 para equipamentos de TI).
Principais aplicações e setores atendidos pelo cabo NTC Thermistor em resina epóxi (–40 °C a 80 °C)
O sensor é amplamente usado em automação industrial, HVAC, refrigeração comercial e de processo, alimentos e bebidas, farmacêutica e laboratórios. Em utilities e usinas, realiza monitoramento térmico de painéis, motores e trocadores de calor. Na Indústria 4.0 e IIoT, é comum em redes de sensores distribuídos para manutenção preditiva.
Para integradores e OEMs, a robustez do encapsulamento em epóxi permite instalação em painéis elétricos, sobre superfícies metálicas e dentro de dutos, sempre respeitando faixa de temperatura e exposição química. Integração com módulos ICP DAS favorece leitura remota, registro histórico e alarmes via SCADA. Veja mais sobre integração IIoT e aquisição de dados em artigos relacionados: https://blog.lri.com.br/como-monitorar-temperatura-iiot e https://blog.lri.com.br/guia-sensores
Setores sensíveis, como alimentos e farmacêutica, exigem avaliação de compatibilidade química e limpeza; em muitos casos a resina epóxi é adequada, mas superfícies em contato direto com produtos alimentares podem requerer encapsulamentos especiais. Para aplicações refrigeradas (câmaras frias) o alcance até –40 °C cobre a maioria dos casos industriais.
Aplicações industriais e de processo
Em processos contínuos, o cabo NTC é usado para controle de temperatura em fornos de baixa temperatura, sistemas de resfriamento e monitoramento de bombas e motores. Em HVAC, monitora retorno e suprimento de ar e trocadores de calor. Em linhas de produção, verifica o aquecimento localizado em soldagem ou termoconformação.
O equipamento é indicado quando é necessário monitoramento distribuído com custo controlado, onde múltiplos sensores alimentam um módulo de aquisição ICP DAS para controle em malha fechada. O uso combinado com condicionadores de sinal e filtros anti-aliasing assegura leitura estável mesmo em ambientes com ruído elétrico.
Integração com PLC/SCADA é direta: o sensor alimenta entradas analógicas por meio de conversão RTD/termistor ou ponte de precisão, e os dados são convertidos para engenharia com tabelas de calibração (Steinhart–Hart). Exemplos de configurações estão disponíveis em módulos ICP DAS para aquisição de temperatura.
Ambientes e condições de operação recomendadas
A faixa de operação –40 °C a 80 °C é adequada para grande parte das aplicações industriais; não é indicada para exposição contínua acima de 80 °C ou ambientes com solventes agressivos que possam degradar a epóxi. Humidade relativa alta é tolerada se o grau de proteção (IP) for adequado; verifique se há conformidade com IEC 60529.
Evite uso em imersão contínua, em contato direto com fluidos corrosivos ou em atmosferas explosivas sem certificação ATEX/IECEx apropriada. Para ambientes com variação térmica extrema, considere efeitos de fadiga térmica e verifique MTBF e ciclos de vida previstos pelo fornecedor.
Para ambientes com alta interferência eletromagnética, roteie a blindagem do cabo à terra em um ponto e utilize condicionamento adequado para evitar leituras ruidosas. Testes de aceitação in loco (inspeção visual, medição de R25 e curva) são recomendados conforme procedimento de QA da planta.
Especificações técnicas do cabo NTC Thermistor em resina epóxi (tabela sugerida)
Abaixo uma tabela resumida com valores típicos; confirme sempre no datasheet oficial (produto 9523).
Parâmetros elétricos e térmicos (tabela)
| Parâmetro | Valor típico / Faixa |
|---|---|
| Resistência nominal (R25) | 10 kΩ (exemplo) |
| Beta (β) | 3380 K (típico) |
| Tolerância R25 | ±1% / ±5% |
| Faixa operacional | –40 °C a 80 °C |
| Tempo de resposta (T63) | 5–15 s (varia com montagem) |
| Linearidade | Não linear — requer tabela ou Steinhart–Hart |
| MTBF / Confiabilidade | Alto; depende do cabo e condições (ver datasheet) |
Dimensões, materiais e proteção (tabela)
| Item | Especificação típica |
|---|---|
| Encapsulamento | Resina epóxi |
| Diâmetro do cabo | 2,5–4 mm (varia) |
| Comprimentos padrão | 1 m, 3 m, 5 m (customizável) |
| Blindagem | Malha de cobre/tínita |
| Grau de proteção | IP65/IP67 (dependendo vedação) |
| Materiais condutores | Cobre estanhado |
| Acabamento | Roscas/terminais opcionais |
Requisitos de certificação e conformidade
Recomenda-se validar compatibilidade com IEC 60529 (IP), IEC 60068 (ensaios ambientais) e, para integração com equipamentos de TI, IEC/EN 62368-1. Para aplicações médicas, considerar IEC 60601-1 se o sensor fizer parte de equipamento médico. Em ambientes com requisitos de segurança intrínseca, verificar certificações ATEX/IECEx.
Testes de aceitação devem incluir medição de R25, curva de Beta, ensaio de isolamento e ensaios de vibração/choque conforme IEC 60068. Procedimento de QA da compra deve exigir relatório de lote e rastreabilidade do componente. Garantia de conformidade com normas EMC melhora interoperabilidade em painéis industriais.
Para documentação de projeto, inclua ficha técnica, curva R(T), instruções de instalação e resultados de testes ambientais. Esses documentos são exigidos para homologação em utilities, indústria farmacêutica e em contratos de fornecimento.
Importância, benefícios e diferenciais do cabo NTC
O encapsulamento em resina epóxi protege o elemento NTC, reduzindo deriva por umidade e mecânica, o que melhora a estabilidade de medição e reduz custos operacionais. Sensores NTC oferecem um bom compromisso entre custo, sensibilidade e simplicidade de leitura quando comparados a termopares ou RTDs.
Em termos de durabilidade, a proteção mecânica e a blindagem do cabo prolongam vida útil e reduzem manutenção. Em cenários de monitoramento preditivo, múltiplos sensores distribuídos permitem detectar calor anômalo em equipamentos, contribuindo para redução de paradas não programadas. Indicadores como MTBF e histórico em campo ajudam na especificação técnica.
Os diferenciais ICP DAS incluem integração nativa com módulos de aquisição, documentação técnica ampla e suporte para calibração e mapeamento SCADA. Para aplicações que exigem robustez e compatibilidade, a série de produtos ICP DAS oferece condicionadores e módulos prontos para leitura de termistores.
Guia prático de instalação e uso — Como fazer/usar?
Antes da instalação, verifique o estado físico do cabo e a integridade do encapsulamento em epóxi. Confirme R25 e curva Beta através de medição em bancada. Tenha à mão ferramentas básicas: multímetro, termômetro de referência, ferramentas de crimpagem, fita de vedação e acessórios de fixação.
Ao conectar, use aterramento correto da blindagem em um único ponto para evitar loops de terra. Para leituras precisas, minimize comprimentos de cabo não blindado e mantenha distância de fontes de alta tensão ou cabos de potência. Utilize filtros e condicionaladores se o ADC do módulo exigir; lembre-se que termistores são não-lineares e requerem linearização.
Calibração in situ pode ser feita por comparação com padrão referenciado em dois pontos (por exemplo 0 °C e 25 °C) e ajuste de coeficientes na lógica do CLP/SCADA ou no módulo ICP DAS. Documente ajustes, tolerâncias aceitas e intervalos de recalibração.
Preparação: ferramentas, verificação e segurança
Ferramentas: multímetro de boa resolução, caixa de ensaio, calibrador de temperatura, alicates e terminais. Inspeção pré-instalação inclui verificação de isolamento do cabo, continuidade e resistência inicial. Segurança: desenergize painéis antes de instalação e siga procedimentos de bloqueio/etiquetagem.
Verifique ambiente de instalação quanto a gases, polímeros agressivos e exposição UV; a resina epóxi tem limitações químicas. Se necessário, use proteção adicional como conduítes e proteção mecânica. Para espaços confinados ou linhas de processo, acompanhe requisitos de segurança locais.
Registre dados de lote e número de série do sensor para rastreabilidade. Essas informações são críticas para garantia e manutenção preditiva, e facilitam análises de vida útil e MTBF.
Passo a passo de instalação mecânica e elétrica
- Inspecione sensor e cabo; corte e termine cabo conforme especificação do painel.
- Fixe o corpo encapsulado ao ponto de medição com fita térmica ou braçadeira, evitando tensão mecânica direta.
- Conecte blindagem a terra em um ponto e fios aos terminais do condicionador/entrada analógica.
Use aterramento e roteamento adequados para reduzir ruído. Em entradas de alta impedância, adote circuito de excitação com corrente constante para melhorar linearidade e reduzir erros por fuga. Para longos trechos, considere uso de transmissores 4–20 mA para imunidade ao ruído.
Integração com sistemas SCADA/IIoT — cabo NTC Thermistor resina epóxi
O cabo NTC fornece resistência que deve ser convertida em unidade física (°C). Opções: condicionador com ponte e saída 4–20 mA, conversor para tensão (0–10 V) ou conexão direta a ADC com tabelas de linearização. Escolha conforme arquitetura: PLCs com entradas RTD/termistor ou módulos ICP DAS com canais dedicados.
Ao configurar módulos ICP DAS, mapeie a curva NTC usando Steinhart–Hart ou look-up tables. Garanta amostragem adequada e filtros digitais para remover picos. Exemplos de implementação e mapeamento de tags para SCADA podem ser encontrados em material técnico da ICP DAS e integrações IIoT.
Para IIoT, padrões de compressão, agregação e segurança de dados são essenciais. Envie somente eventos relevantes e janelas agregadas para reduzir tráfego; armazene séries temporais em plataformas capazes de análises preditivas e digital twin. Implemente TLS/MQTT e autenticação para garantir integridade.
Exemplos práticos de uso do cabo NTC
Caso 1 — Monitoramento de câmara fria: o sensor 9523 instalado nas paredes internas mede uniformidade térmica, alimentando um módulo ICP DAS que aciona alarmes de desvio e registra históricos para conformidade. A baixa deriva assegura que registros para auditoria sejam confiáveis.
Caso 2 — Controle térmico em linha de produção: sensores distribuem pontos de medição em processo de cura; dados são lidos por módulo ICP DAS e enviados ao PLC para ajuste em malha PID, garantindo tolerâncias dimensionais e qualidade do produto. Tempo de resposta e troca térmica são críticos.
Caso 3 — Retrofit em sistemas legados: substituição de termopares antigos por cabos NTC encapsulados reduz manutenção. Usando módulos ICP DAS, realiza-se mapeamento de sinais e calibração, com ganhos em repetibilidade e menor necessidade de recalibração frequente.
Comparações, erros comuns e diagnóstico
Comparativo técnico: frente a termopares, os NTC têm maior sensibilidade em baixas temperaturas e são mais fáceis de condicionar; frente a RTDs (Pt100), têm menor linearidade, mas menor custo. Versus outros encapsulamentos, a resina epóxi oferece proteção mecânica superior, porém limitada para contato direto com alimentos sem avaliação.
Erros comuns: mismatch de curva Beta na substituição, mau aterramento da blindagem causando ruído, posicionamento em local de gradiente térmico (p.ex. próximo a fluxo de ar) gerando leituras inconsistentes. Evite trajetos de cabo paralelos a cabos de potência e não usar sem linearização.
Diagnóstico avançado: meça R(T) com referência e compare à curva nominal; verifique isolamento para fuga; use análise FFT em sinais para detectar interferência periódica; substitua ou re-condicione conectores corroídos. Em campo, delimite procedimento de rollback para retorno rápido à operação.
Conclusão
O cabo NTC Thermistor em resina epóxi (–40 °C a 80 °C) é uma solução robusta e econômica para monitoramento térmico em automação industrial, utilities, IIoT e OEMs. Sua integração com módulos ICP DAS permite mapeamento direto para SCADA, com suporte para calibração e manutenção preditiva. Para aplicações que exigem essa robustez, a série de sensores e módulos da ICP DAS é a solução ideal. Confira as especificações e adquira o cabo 9523 aqui: https://www.lri.com.br/aquisicao-de-dados/cabo-ntc-thermistor-resina-epoxi-40-c-80-c-9523.
Se preferir comparar opções de aquisição de dados e condicionamento, visite também a página de soluções de aquisição de dados da LRI para escolher o módulo ideal para seu projeto: https://www.lri.com.br/produtos/condicionadores-de-sinal. Para aprofundar integração IIoT e estratégias de monitoramento, consulte nossos guias técnicos e entre em contato para suporte ou cotação.
Incentivo você, leitor engenheiro ou integrador, a comentar com dúvidas específicas de aplicação (tipo de montagem, distância de cabo, ou curva Beta usada) — respondo com recomendações práticas e exemplos de configuração em módulos ICP DAS.
