Placa Expansão 4 Saídas Analógicas, 4 Entradas e Relés

Introdução

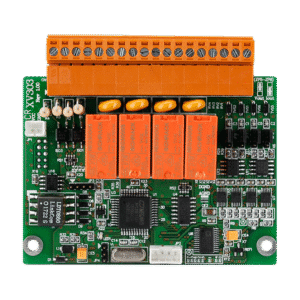

Neste tópico você verá como a placa de expansão ICP DAS (4 entradas analógicas + 4 saídas analógicas + 4 saídas a relé) resolve necessidades de aquisição de dados, controle analógico e acionamento digital em ambientes industriais. A placa de expansão ICP DAS é indicada para aplicações que exigem integridade de sinal, robustez e interoperabilidade com protocolos como Modbus e arquiteturas IIoT/SCADA. Neste texto técnico abordamos arquitetura, especificações, integração Modbus, aplicações setoriais e boas práticas de instalação.

Neste primeiro contato já destacamos os principais diferenciais: isolamento galvânico entre canais, ADC com resolução adequada para medições de processo, condicionamento de sinal integrado e relés com contatos de potência. Conceitos como MTBF, linearidade, CMMR e fator de potência (PFC) em fontes associadas serão citados quando relevante para garantir conformidade e confiabilidade. Referências normativas como IEC/EN 62368-1 para segurança eletroeletrônica e estudos de conformidade industrial são utilizadas para embasar recomendações.

Este artigo é escrito para engenheiros de automação, integradores e compradores técnicos e usa terminologia técnica precisa, analogias práticas e exemplos de configuração Modbus. Para estudos complementares sobre integração Modbus e arquitetura IIoT, consulte materiais no blog técnico da LRI: https://blog.lri.com.br/ e a seção específica de aquisição de dados: https://blog.lri.com.br/aquisicao-de-dados/. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

H2 — Introdução ao Placa de Expansão ICP DAS: visão geral e conceito fundamental (O que é?)

H3 — O que é a placa de expansão Placa de Expansão ICP DAS?

Neste tópico você verá como definir objetivamente o produto. A placa de expansão ICP DAS é um módulo de I/O que adiciona 4 entradas analógicas, 4 saídas analógicas e 4 saídas a relé a um sistema host (PLC, controlador embarcado ou rack de I/O). Ela integra ADC, condicionamento de sinal e driver de relé em um formato compacto para montagem em painel ou slot compatível com controladores ICP DAS.

A placa atua como interface física entre sensores/atuadores e o sistema de controle; captura sinais de sensores (tensão, corrente, termopares quando conversores são usados), realiza acondicionamento e envia dados via barramento (por exemplo Modbus RTU/TCP, dependendo do gateway). Sua função principal é garantir aquisição confiável e acionamento seguro de cargas locais, reduzindo cabeamento e pontos de falha.

Do ponto de vista técnico, os blocos principais são: entradas condicionadas com ganho e proteção, ADC de X bits com taxa de amostragem Y, conversores D/A para saídas analógicas e relés de estado eletromecânico ou SSR com capacidade de corrente especificada. O uso de isolamento galvânico entre entradas, saídas e lógica reduz ruído e loops de terra em ambientes industriais.

H3 — Arquitetura funcional e blocos internos

Neste tópico você verá como é organizada a arquitetura interna. Tipicamente, cada canal analógico de entrada passa por: proteção de entrada (TVS/fusível), estágio de condicionamento (op-amp com ganho e filtro passa-baixa), multiplexador e ADC SAR de alta resolução (por exemplo 12–16 bits). As saídas analógicas usam DAC com buffer de saída e proteção contra curto; os relés têm driver transistor dedicado e supressão de ruído.

O isolamento é implementado por camadas físicas (transformadores de sinal ou optoacopladores) e por layout PCB, com tensão de isolamento nominal (por exemplo 2.5 kV ou 3 kV) entre módulos para atender requisitos EMI/EMC e segurança. A interface de comunicação pode ser RS-485 (Modbus RTU) ou Ethernet (Modbus TCP), com firmware que expõe registradores de leitura/escrita.

A lógica embarcada realiza diagnósticos (detecção de circuito aberto, sobrecorrente nos relés, erro de conversão ADC), calibração em fábrica e filtros digitais configuráveis. Alguns modelos suportam debounce configurável para relés e remapeamento de canais via tool software.

H3 — Modelos, variantes e compatibilidade com controladores ICP DAS

Neste tópico você verá como escolher o modelo correto. A família costuma ter variantes com diferença em faixa de entrada (±10 V, ±5 V, 0–20 mA), resolução ADC (12/16 bits) e tipo de relé (bistável vs. monostável). Verifique a compatibilidade física (slot ou montagem DIN) e elétrica com controladores ICP DAS usados no projeto.

Requisitos de hardware incluem alimentação (por exemplo 24 VDC nominal), consumo máximo, e comunicação (RS-485/Ethernet). No firmware, versões compatíveis com stacks Modbus e comandos de diagnóstico devem estar disponíveis; atualizações de firmware via software do fornecedor são recomendadas para correções de segurança e melhorias.

Antes da integração, valide também se o controlador host suporta o mapeamento de registradores requerido e se há bibliotecas de integração ou drivers oficiais para facilitar a implementação em SCADA ou PLCs de terceiros.

H2 — Principais aplicações e setores atendidos pelo Placa de Expansão ICP DAS

H3 — Automação industrial e controle de processos

Neste tópico você verá aplicações típicas no chão de fábrica. Em automação, a placa é usada para monitorar sensores analógicos (pressão, vazão, posição) e acionar atuadores locais (válvulas por relé, controladores analógicos), reduzindo latência e tráfego no barramento principal. A precisão das entradas analógicas permite controle PID local com maior estabilidade.

Benefícios práticos: consolidar sinais de múltiplos sensores em um único módulo, reduzir cabeamento até o controlador central e permitir manutenção modular. Em células de manufatura, o módulo permite I/O distribuído próximo ao processo, facilitando a topologia Industry 4.0.

Para projetos críticos, combine essa placa com práticas de redundância e políticas de MTBF/MTTR para cumprir SLAs de produção. Monitoramento de saúde do módulo e telemetria via SCADA permitem manutenção preditiva.

H3 — Energia, utilidades e subestações

Neste tópico você verá como a placa contribui em utilidades. Em subestações ou estações de bombeamento, use as entradas analógicas para medir correntes e tensões via transdutores, e os relés para comandos de desligamento local ou acionamento de alarmes. O isolamento é crucial para evitar propagação de transientes.

Aplicações típicas incluem monitoramento de transformadores, medição de sensores de vibração e temperatura em equipamentos rotativos, e acionamento de bombas com proteção. Compliance com normas elétricas e testes de isolação são necessários para operar em ambientes de alta tensão.

Integração com SCADA via Modbus facilita registros históricos de eventos e sincronização com sistemas de proteção. Recomenda-se usar filtros de passo e validação de sinal para evitar acionamentos indevidos por ruído.

H3 — Edificações, HVAC e gerenciamento predial

Neste tópico você verá como aplicar a placa em BMS. Em HVAC, as entradas recebem sinais de sensores de temperatura, umidade e CO2; as saídas analógicas pilotam válvulas ou controladores de velocidade; e relés acionam compressores ou ventiladores. A flexibilidade de canais reduz a necessidade de múltiplos módulos distintos.

Para integração em Building Management Systems, uso de protocolos padronizados e mapeamento de tags facilita a interoperabilidade. Atenção à calibração e linearização de sensores, especialmente para termistores e sensores 4–20 mA.

Em retrofit de edifícios, o módulo permite modernizar pontos de I/O mantendo controladores legados, reduzindo custo e tempo de implantação.

H2 — Especificações técnicas do Placa de Expansão ICP DAS (Tabela resumida)

Neste tópico você verá uma tabela com os parâmetros principais para rápida consulta. Abaixo está um resumo típico de especificações; confirme no datasheet do modelo específico para valores exatos.

Neste tópico você verá detalhes elétricos e de sinal. A resolução ADC define o menor incremento mensurável; por exemplo 12 bits em ±10 V dá ~4.88 mV por LSB, 16 bits reduz a quantização a ~0.305 mV. Impedância de entrada (tipicamente >100 kΩ para tensão, ~250 Ω para corrente) afeta acoplamento com sensores; use shunts e condicionadores quando necessário.

O tempo de amostragem por canal e taxa de atualização global definem se o módulo atende aplicações dinâmicas; módulos típicos têm 10–100 SPS por canal. Para sincronização rígida (DAQ de alta taxa), prefira módulos com timestamping ou use sistemas de aquisição dedicados.

H3 — Conectividade, protocolos e aquisicao de dados suportados

Neste tópico você verá os detalhes de integração. Módulos ICP DAS suportam Modbus RTU sobre RS-485 e Modbus TCP sobre Ethernet, expondo registradores de entrada (input registers) e registradores de retenção (holding registers) para leitura/escrita. Algumas variantes também disponibilizam SNMP ou API REST para IIoT.

Exemplo básico de mapeamento Modbus:

• Input Registers 30001–30004: Entradas analógicas canal 1–4 (raw, 16-bit)
• Holding Registers 40001–40004: Saídas analógicas canal 1–4 (valor em % ou mv)
• Coils 00001–00004: Relés 1–4 (0=off,1=on)

Incluímos abaixo um exemplo de payload Modbus RTU para ativar relé 2 (Unit ID 1, Coil 2 ON): 01 05 00 01 FF 00 CRC.Lo CRC.Hi.

H3 — Ambiente, certificações e confiabilidade

Neste tópico você verá as condições de operação e certificações. Para uso industrial, verifique faixa de temperatura, proteção contra vibração/choque, e conformidade com IEC/EN 62368-1 e normas EMC (EN 61000). Em aplicações médicas, dispositivos devem seguir IEC 60601-1 — notável se estiver integrando em instrumentação sensível.

O MTBF é informado pelo fabricante; valores acima de 100.000 h são comuns em módulos industriais sob condições controladas. Planos de manutenção e monitoramento de alarmes ajudam a maximizar disponibilidade.

Para ambientes severos, considere modelos com conformal coating, proteção contra surto e filtros de entrada para fontes com baixo fator de potência (PFC) e altas distorções harmônicas.

H2 — Importância, benefícios e diferenciais do Placa de Expansão ICP DAS

H3 — Benefícios operacionais e ganhos de desempenho

Neste tópico você verá ganhos práticos na operação. Principais benefícios: redução de cabeamento, centralização de lógica local, melhora na precisão das medições e simplificação de manutenção. Isso resulta em ciclos de resposta menores e maior disponibilidade.

A consolidação dos sinais melhora a qualidade dos dados para sistemas de analytics e manutenção preditiva, reduzindo falsos positivos e trabalho manual. Em termos de performance, entradas condicionadas e DACs de qualidade permitem controle mais fino de atuadores.

Além disso, diagnóstico integrado e isolação física aumentam robustez contra distúrbios elétricos, traduzindo-se em menor downtime.

H3 — Diferenciais da ICP DAS nesta família de módulos

Neste tópico você verá os pontos fortes do fabricante. A ICP DAS é reconhecida por módulos com forte isolamento, firmware maduro e suporte a padrões industriais. Opções configuráveis on-site e ferramentas de calibração facilitam integração.

Documentação técnica detalhada (datasheets, mapas Modbus, exemplos de código) e suporte técnico local via parceiros como a LRI aumentam o sucesso de projeto. A integração com soluções IIoT e gateways ICP DAS facilita a evolução para arquiteturas em nuvem.

Por fim, a variedade de variantes e módulos complementares da linha permite escalar sistemas e padronizar a infraestrutura de I/O.

H3 — Impacto no ROI e manutenção preditiva

Neste tópico você verá como a aquisição confiável melhora ROI. Dados limpos e diagnósticos reais permitem implementar manutenção preditiva baseada em condição, reduzindo intervenções preventivas desnecessárias e paradas não planejadas.

A redução de cabeamento e tempo de instalação diminui CAPEX, enquanto a maior disponibilidade reduz OPEX. Em projetos de larga escala, o custo por ponto I/O tende a ser competitivo frente a soluções proprietárias.

Medições de KPIs (MTTR, disponibilidade, número de alarmes falsos) antes e depois da implantação comprovam o retorno e embasam decisões.

H2 — Guia prático de instalação e uso do Placa de Expansão ICP DAS (Como fazer/usar?)

H3 — Pré-requisitos e checklist antes da instalação

Neste tópico você verá o checklist necessário. Verifique alimentação adequada (24 VDC), compatibilidade de sinais (0–10 V, 4–20 mA), esquema de aterramento e versão de firmware. Prepare ferramentas e EPI para trabalho em painéis.

Confirme documentação: datasheet, mapa Modbus, e esquema de pinos. Planeje rota de cabeamento segregada para sinais analógicos e de potência para reduzir ruído.

Tenha à mão um multímetro, gerador de sinais e software de configuração para validar canais após a montagem.

H3 — Instalação física e fiação: boas práticas

Neste tópico você verá recomendações de fiação. Use cabo blindado para sinais analógicos e roteie separadamente de cabos de potência. Aterramento em estrela e pontos de referência comuns minimizam loops de terra. Mantenha comprimentos de cabo equilibrados para pares diferenciais.

Conecte terra de proteção somente em ponto único e evite usar terra de instrumentação como condutor de retorno. Para entradas de corrente, use shunts com especificação adequada e verifique polaridade.

Ao montar no painel, garanta ventilação adequada e folga para dissipação de calor. Prenda cabos com abraçadeiras e identifique terminais.

H3 — Configuração de entradas analógicas: calibração e filtragem

Neste tópico você verá passos de calibração. Realize calibração zero/span com fonte de referência certificada. Aplique filtragem digital (média móvel, filtro passa-baixa) conforme necessidade para reduzir ruído sem comprometer resposta dinâmica.

Documente curvas de linearização se sensores não-lineares forem usados. Verifique CMRR e reavalie impedância de fonte para minimizar erro de medição.

H3 — Configuração de saídas analógicas e controle de relés

Neste tópico você verá como mapear saídas. Defina escala de saída (mV/V ou %), proteções (limite de corrente) e tempos de comutação para relés. Teste relés com cargas reais e use supressão (RC/snubber) para cargas indutivas.

Implemente lógica de watchdog e fail-safe para garantir estado conhecido em perda de comunicação. Faça testes de ciclo para validar vida útil e responda a falhas detectadas.

H3 — Procedimentos de teste e validação (checklist de aceitação)

Neste tópico você verá procedimentos de aceitação. Teste cada canal com sinal conhecido, verifique linearidade, deriva térmica e isolamento. Realize ensaios de continuidade e verificação de integridade de firmware.

Execute testes de carga nos relés e verifique aquecimento. Documente resultados e aceite somente quando todos os KPIs atendidos.

H2 — Integração com sistemas SCADA e IIoT (aquisicao de dados)

H3 — Protocolos suportados e mapeamento de endereços Modbus

Neste tópico você verá exemplos práticos. Módulos ICP DAS expõem registradores Modbus conforme mapa do fabricante. Use ferramentas como Modbus Poll ou bibliotecas em Python/C# para testar leitura de Input Registers e escrita em Holding Registers.

Exemplo de mapeamento (resumido):

• 30001–30004: AI1–AI4 (raw)
• 40001–40004: AO1–AO4 (setpoints)
• 00001–00004: Coil relé 1–4

Lembre-se de converter raw counts para engenharia (mV, mA, °C) usando escala e offset documentados.

H3 — Arquitetura típica SCADA/IIoT e fluxos de dados

Neste tópico você verá topologias recomendadas. Arquitetura edge→gateway→cloud com o módulo no edge reduz latência e permite pré-processamento local. Gateways podem fazer conversão para MQTT/OPC UA para plataformas cloud.

Use timestamps e buffering local para garantir resiliência em perda de conectividade. Filtre e compactue dados antes de enviar para reduzir custo de transferência.

H3 — Segurança, autenticação e práticas de rede industrial

Neste tópico você verá medidas de segurança. Segregue redes OT e IT, implemente VLANs e firewalls, e use VPN para acesso remoto seguro. Proteja dispositivos com senhas fortes e monitore logs.

Para Modbus/TCP, considere encapsulamento via gateway seguro e restrição de acesso por ACL. Atualize firmware e siga políticas de hardening.

H3 — Integração com plataformas cloud e analytics (ex.: OPC UA, MQTT)

Neste tópico você verá estratégias de integração. Utilize gateways que convertam registradores Modbus para OPC UA/MQTT com JSON payloads otimizados. Inclua metadados, qualidade de sinal e diagnósticos para enriquecer análises.

Implemente pipelines que suportem transformação, retenção e análise em tempo real para manutenção preditiva e melhoria de processos.

Para aplicações que exigem essa robustez, a série Placas de Expansão da ICP DAS é a solução ideal. Confira as especificações e solicite uma avaliação técnica: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-4-saidas-analogica-4-entradas-e-4-saidas-a-rele-digital

H2 — Exemplos práticos de uso do Placa de Expansão ICP DAS: casos detalhados

H3 — Exemplo 1: Monitoramento de temperatura e controle de aquecimento

Neste tópico você verá passo a passo. Conecte termopares a condicionadores que entreguem 0–10 V para entradas analógicas, mapeie canais em SCADA e implemente lógica local para ativar relés de aquecimento por setpoint.

Calibre cada canal, defina histerese para evitar chattering do relé e registre eventos para auditoria. Use watchdog para transições seguras em falha.

H3 — Exemplo 2: Aquisição multicanal para bancada de testes (data logging)

Neste tópico você verá configuração típica. Configure amostragem a X SPS, sincronize timestamps e armazene localmente em buffer circular. Exportação via FTP/MQTT para análise posterior.

Garanta resolução e linearidade adequadas para comparações e use filtros para sinais ruidosos.

H3 — Exemplo 3: Integração em uma célula de produção com supervisório SCADA

Neste tópico você verá o mapeamento de tags. Crie tags para cada AI/AO/Coil, defina alarmes e logs de eventos com timestamps. Integre com ERP para rastreabilidade de produção.

Valide latências e implemente redundância se necessário.

H2 — Comparações, limitações e erros comuns ao usar o Placa de Expansão ICP DAS

H3 — Comparação técnica com outros módulos ICP DAS

Neste tópico você verá diferenças internas. Variantes com 16 bits versus 12 bits são escolhidas conforme precisão requerida. Módulos com relés de maior corrente são indicados para cargas pesadas, enquanto SSRs reduzem ruído elétrico.

Escolha conforme taxa de amostragem, isolamento e certificações.

H3 — Diferenças frente a concorrentes do mercado

Neste tópico você verá trade-offs. ICP DAS costuma priorizar robustez industrial e firmware maduro; concorrentes podem oferecer custo menor ou integração proprietária. Avalie suporte e ecossistema.

H3 — Erros comuns de projeto e instalação (e como evitá-los)

Neste tópico você verá falhas frequentes. Erros incluem aterramento inadequado, seleção errada de faixa (tensão vs corrente) e falta de supressão para carga indutiva. Testes de campo e checklist ajudam a evitar falhas.

H3 — Limitações técnicas e quando escolher outra solução

Neste tópico você verá critérios de não escolha. Se precisar de taxas de amostragem muito altas (>1 kS/s por canal), alta densidade de canais ou certificações especiais, considere data acquisition boards ou sistemas dedicados.

Conclusão

Neste tópico você verá o resumo executivo e próximos passos. A placa de expansão ICP DAS (4 entradas analógicas + 4 saídas analógicas + 4 saídas a relé) é uma solução versátil para consolidação de sinais, acionamento local e integração com SCADA/IIoT. Oferece isolamento, diagnóstico e compatibilidade Modbus que facilitam a implantação industrial.

Para avançar, avalie requisitos de precisão, taxa de amostragem e ambiente operacional, peça amostras para testes em bancada e solicite cotação técnica. Para aplicações que exigem essa robustez, a série Placas de Expansão da ICP DAS é a solução ideal. Confira alternativas de modelos e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-4-saidas-analogica-4-entradas-e-4-saidas-a-rele-digital

Incentivo você a comentar dúvidas técnicas, compartilhar casos de uso e solicitar exemplos de mapa Modbus específicos para seu projeto. Pergunte nos comentários ou entre em contato com nosso time de engenharia para avaliação personalizada.
