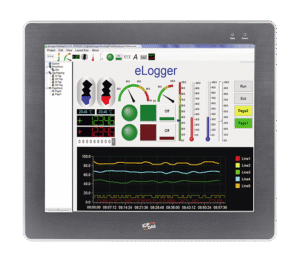

Painel Touch Resistivo 17 1280×1024 RS-232/USB com Fonte

Introdução

Apresentarei de forma objetiva o que é o painel touch resistivo de 17" 1280×1024 (ICP DAS), suas funções principais e cenários de uso imediatos. O painel 17 polegadas resistivo combina uma tela com resolução 1280×1024 e tecnologia de toque resistivo, oferecendo operação por toque com canetas, luvas ou ponta de dedo — ideal para ambientes industriais. Neste artigo abordarei aspectos técnicos (interfaces RS-232 / USB, alimentação com PFC, MTBF), conformidades relevantes e integração com SCADA e IIoT.

Este texto é direcionado a engenheiros de automação, integradores e gestores técnicos que precisam comparar, especificar e instalar HMIs robustas. Vou incluir tabelas de especificação, checklists de instalação e exemplos práticos de aplicação em automação industrial, utilities, oil&gas e Indústria 4.0. Serão citadas normas aplicáveis como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e referências para ambiente médico/limpeza como IEC 60601-1 quando aplicável em projetos específicos.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Para aprofundar integração IIoT e HMI veja também os artigos em https://blog.lri.com.br/automacao-industrial e https://blog.lri.com.br/iiot. Para aplicações que exigem essa robustez, a série painel touch resistivo de 17" 1280×1024 da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/aquisicao-de-dados/painel-touch-resistivo-de-17-1280×1024-rs-232-ou-usb-com-fonte.

Principais aplicações e setores atendidos pelo painel touch resistivo de 17" 1280×1024 (ICP DAS)

O painel atende ambientes industriais que exigem interface robusta e operação sem touchscreen capacitivo, como linhas de produção, painéis de supervisão e bancadas de teste. Setores com uso intensivo incluem manufatura, alimentício, farmacêutico, energia/utility, oil&gas e transporte, onde a combinação de robustez e compatibilidade com PDIs (PLCs, RTUs) é crítica.

Em plantas com requisitos sanitários ou uso de luvas, o touch resistivo garante operação confiável e repetível. Além disso, a resolução 1280×1024 fornece área útil para telas HMI complexas, gráficos e múltiplos painéis de controle, reduzindo necessidade de múltiplos displays. A conectividade via RS-232 e USB facilita integração com PLCs clássicos e PCs industriais para retrofit.

A durabilidade e MTBF superiores a produtos genéricos fazem do painel uma opção para instalações com expectativa de operação contínua (24/7). Quando a aplicação demanda certificações específicas, verifique a conformidade de cada modelo com normas como IEC/EN 62368-1 e opções de isolamento/requisitos EMC necessários para ambientes críticos.

Automação industrial e HMI: como o painel entra na linha de produção

No chão de fábrica, o painel funciona como HMI para visualização de estados de máquina, setpoints e receitas de produção. Sua tela de 17" suporta telas de supervisão com múltiplos widgets e controles, enquanto o touch resistivo mantém operação estável em condições adversas. A integração com PLCs é comumente feita via RS-232 para sistemas legados e USB para I/O com PCs ou controladores modernos.

Funcionalidades típicas incluem logs de eventos locais, alarmes visuais, e operação de comandos criptografados via camadas de software. Em linhas automatizadas, o painel reduz tempo de parada ao permitir diagnóstico local rápido e acesso a informação de manutenção preditiva. Além disso, o painel pode operar como cliente HMI em arquiteturas distribuídas, exibindo dados de gateways Modbus/OPC.

Para robustez, recomenda-se atenção ao aterramento e gerenciamento de EMI, especialmente em painéis próximos a inversores de frequência ou soldagem. Recomenda-se também aplicar filtros de alimentação com PFC e proteger entradas RS-232 com supressão de transientes para aumentar MTBF.

Monitoramento e controle SCADA em instalações críticas

Como interface de operador para SCADA, o painel permite visualização local e controle de pontos críticos com tempos de resposta determinísticos. Ele pode exibir telas SCADA reduzidas, receber alarmes e permitir intervenções manuais, complementando redundância de estações centrais. Para integração, utilizar protocolos como Modbus RTU/TCP ou gateways OPC-UA é prática comum.

Em instalações críticas (subestações, tratamento de água), o painel deve atender requisitos de segurança funcional e disponibilidade. Medidas como watchdogs, redundância de comunicação e logs robustos são necessárias para MTTR baixo e conformidade com políticas de operação. Documente SLAs e procedimentos de recuperação.

Implementações avançadas usam o painel como ponto de acesso local para dados históricos e exportação segura para plataformas IIoT, minimizando exposição direta da rede de controle ao tráfego de cloud. Para aplicações que exigem essa robustez, a série painel touch resistivo de 17" 1280×1024 da ICP DAS é a solução ideal. Confira as especificações detalhadas em https://www.lri.com.br/aquisicao-de-dados/painel-touch-resistivo-de-17-1280×1024-rs-232-ou-usb-com-fonte.

Setores específicos: alimentos, farmacêutica, oil&gas, utilities e transporte

Setores alimentício e farmacêutico exigem superfícies laváveis, resistência a detergentes e certificações de limpeza. O touch resistivo permite limpeza com produtos aprovados, desde que verifique a vedação frontal e grau de proteção IP. Fornecedores geralmente disponibilizam instruções de limpeza compatíveis com GMP/BPF.

Em oil&gas, exigem-se proteção contra explosão e compatibilidade com áreas classificadas; neste caso, escolha modelos com certificações ATEX ou isolação reforçada, e atenção a aterramento e blindagem. Em utilities e transporte, a robustez a vibração e temperatura é crítica — modelos com MTBF documentado e faixa de operação ampla (ex.: -20°C a 60°C) são preferíveis.

Para projetos regulados, mantenha registro de validação e rastreabilidade de firmware/hardware. A conformidade com normas como IEC/EN 62368-1 e testes EMC per IEC 61000 se aplicam conforme o ambiente.

Especificações técnicas do painel touch resistivo de 17" 1280×1024 (KEYWORDS)

Abaixo uma visão técnica organizada para tomada de decisão. Os parâmetros listados cobrem tela, touch, interfaces, alimentação e condições ambientais. Considere essas especificações ao comparar com requisitos de projeto, verificando gravação de MTBF em horas e certificações.

Use a tabela para revisão rápida e como anexo a especificações técnicas de compra. Confirme sempre na ficha técnica do modelo ICP DAS específico a versão de firmware e opções de montagem.

Tabela de especificações técnicas (resumo)

Interfaces, comunicação e alimentação (RS-232 vs USB)

A porta RS-232 é útil para integração com PLCs/RTUs legados; o padrão DB9 com sinais TX/RX/RTS/CTS e GND é padrão. Recomenda-se cabo blindado, comprimento máximo prático de 15 m sem repetidor e taxa típica 9600–115200 bps. Use resistência de terminação e verifique nível de tensão RS-232 ±12 V.

A conexão USB (dispositivo) facilita conexão a PCs industriais ou conversores USB-serial. Para atualização de firmware utilize o canal USB quando disponível. Em ambientes ruidosos, prefira RS-232 com isolamento galvanico ou utilize conversores isolados USB-serial para proteger o controlador.

Quanto à alimentação, modelos com fonte embutida costumam ter correção de fator de potência (PFC) e proteção contra sobretensão. Para instalação crítica, use UPS/PSU redundante, filtros EMC e verifique a compatibilidade com normas locais de instalação elétrica (ex.: NR-10 no Brasil).

Dimensões, montagem e requisitos ambientais

Consulte o desenho dimensional do fabricante para corte de painel (cutout) e furação de suporte. Montagens podem ser por flange frontal ou por suporte VESA dependendo do modelo. Verifique folgas para cabos e acesso à fonte de alimentação.

Ambientes com condensação, poeira ou jatos de água exigem versão com grau de proteção adequado (IP65 frontal ou carcaça selada). Para ambientes frios, verifique aquecimento interno opcional e limites de inicialização em baixas temperaturas.

Em relação à vibração e choque, confirme conformidade com testes MIL-STD ou IEC 60068 conforme o uso (transporte, embarcações, painéis móveis). Documente procedimentos de aterramento e blindagem para minimizar ruído em sinais de comunicação.

Importância, benefícios e diferenciais do painel touch resistivo de 17" 1280×1024

Escolher um painel industrial adequado reduz o custo total de propriedade (TCO) via menor tempo parada, suporte técnico e vida útil estendida. Benefícios incluem operação com luvas, facilidade de limpeza e compatibilidade com sistemas legados. A resolução permite consolidar telas e reduzir unidades por linha.

Diferenciais de fornecedores como a ICP DAS envolvem suporte a protocolos industriais, documentação técnica completa e opções de customização (firmware, conectividade extra). Ter MTBF e SLA claros é diferencial para utilities e operadores industriais. Além disso, a presença de PFC na fonte melhora eficiência energética e reduz interferências.

Em termos de segurança e compliance, optar por modelos com certificações pertinentes (IEC/EN 62368-1, EMC) e possibilidade de versão com isolamento ou certificação ATEX agrega confiança para ambientes críticos e reduz riscos de não conformidade.

Benefícios operacionais: robustez, usabilidade e custo total de propriedade

A robustez física e resistência ao desgaste diminuem custos de manutenção. A facilidade de uso do touch resistivo reduz o tempo de treinamento de operadores, especialmente em turnos com alta rotatividade. Essas melhorias impactam KPIs como MTTR e disponibilidade.

Economicamente, consolidar HMI com maior resolução reduz investimento em múltiplos displays e simplifica cabeamento e I/O. O suporte técnico local e firmware atualizável prolongam a vida útil do equipamento.

Finalmente, a rastreabilidade de firmware e a documentação de teste auxiliam em auditorias e requisitos regulatórios em setores como farmacêutico e alimentício.

Diferenciais técnicos e de suporte (por que ICP DAS?)

A ICP DAS tem histórico em soluções de aquisição de dados e integração industrial, proporcionando compatibilidade com stacks Modbus, OPC e soluções proprietárias. O acesso a bibliotecas e exemplos acelera integração. O suporte técnico é orientado a projetos industriais, incluindo assistência em seleção de I/O e filtros.

Além disso, a disponibilidade de versões com diferentes interfaces (RS-232, USB, Ethernet opcional) e opções de montagem facilita retrofit e novas instalações. A documentação técnica completa e disponibilidade de peças sobressalentes reduzem riscos logísticos.

Por fim, a oferta de serviços de customização e integração com gateways IIoT torna a ICP DAS parceira estratégica para modernização de parques instalados.

Guia prático de instalação e uso do painel touch resistivo (Como fazer/usar?)

Iniciaremos por um checklist pré-instalação, seguido por ligações físicas e calibragem do touch. A instalação correta reduz retrabalhos e riscos operacionais. Siga também normas locais de instalação elétrica (por exemplo NR-10) e procedimentos de segurança.

Realize testes de comunicação e verificação de firmware antes de fechar o painel. Documente as versões e mantenha backups de telas HMI para recuperação rápida. Planeje janela de teste em produção para validar comportamento em condições reais.

Adote políticas de atualização controlada e mantenha logs de manutenção. Treine operadores para procedimentos básicos de limpeza e calibração para manter vida útil e precisão do touch resistivo.

Checklist pré-instalação e verificação de compatibilidade

• Verificar tensão e fonte (24 VDC ou fonte incluída) e presença de PFC.
• Confirmar interfaces requeridas (RS-232/USB) e comprimentos de cabo e blindagem.
• Conferir cutout e folgas de montagem, certificações necessárias e faixa de temperatura de operação.

Documente a lista e solicite ao fornecedor a ficha técnica completa e o desenho de montagem antes do corte do painel.

Conectar fisicamente: passo a passo RS-232 e USB

1. Para RS-232: conectar DB9 com TX↔RX cruzado, GND comum, utilizar cabo blindado e curto; configurar taxa 9600–115200 bps.
2. Para USB: conectar porta tipo B ao host; instalar drivers conforme indicado na ficha; use cabo USB industrial blindado para reduzir ruído.
3. Teste: usar terminal serial para verificar comunicações (loopback e comandos simples), verificar latência e perdas; ajuste terminação se necessário.

Em ambientes ruidosos, prefira linhas isoladas ou uso de conversores isolados.

Instalação de drivers, calibração do touch e validação funcional

Instale drivers fornecidos pelo fabricante ou utilize HID padrão se suportado. Execute rotina de calibração do touch resistivo conforme manual para alinhar coordenadas e linearidade. Registre calibração e backup do arquivo de configuração.

Valide telas HMI com casos de uso reais: clique em botões, simule alarmes e test de failover de comunicação. Meça tempos de resposta e documente eventuais desvios.

Mantenha procedimento para rollback de firmware e lista de referências para suporte técnico da ICP DAS caso ocorram falhas.

Manutenção preventiva e resolução de problemas comuns

Rotina de limpeza: use produtos recomendados, evite solventes agressivos; siga intervalos de limpeza conforme ambiente. Verifique conexões, fusíveis e condicionamento de alimentação periodicamente.
Problemas comuns: perda de toque (recalibrar), comunicação intermitente (verificar cabos/aterramento), display com artefatos (verificar EMC/filtros PFC).
Tenha peças sobressalentes mínimas e plano de substituição rápida para reduzir MTTR.

Integração do painel com sistemas SCADA e IIoT (KEYWORDS)

O painel pode atuar como HMI local conectado a um SCADA central ou como cliente/edge device em arquitetura IIoT. Use protocolos padrão (Modbus, OPC UA, MQTT via gateway) para interoperabilidade. Garanta segregação de redes OT/IT e política de segurança.

Para IIoT, não exponha diretamente a rede de controle à internet; utilize gateways com filtragem, TLS e autenticação mútua. A topologia gateway→broker→cloud é a mais adotada, com regras de subida de dados e compressão.

Implemente logs, autenticação e atualizações seguras de firmware. Documente rotas de comunicação e política de backup para dados críticos.

Protocolos e métodos de integração (Modbus, OPC UA, API)

Os protocolos mais comuns são Modbus RTU/TCP e OPC UA. Modbus RTU via RS-232 é simples e amplamente suportado; OPC UA fornece melhor modelagem semântica e segurança nativa. Para integrações modernas, APIs REST ou MQTT via gateway permitem envio para plataformas cloud.

Configure taxas e timeout adequados para evitar congestionamento; use retransmissão e buffering local para garantir resiliência. Em SCADA crítico, prefira polling determinístico e priorize pontos de controle.

Para transferência segura, use TLS sobre TCP e autenticação baseada em certificados; mantenha PKI e rotação de chaves conforme políticas de cibersegurança.

Arquiteturas de dados, gateways e segurança IIoT

Topologias típicas: painel→gateway edge (protocolo translation, buffering)→broker MQTT→cloud analytics. Gateways permitem filtragem, transformação e aplicação de regras de segurança.
Implemente VLANs separadas, firewalls de aplicação e monitoramento IDS/IPS para proteger OT. Registre tráfego e eventos para auditoria e conformidade.
Para performance, valide latência e perda em redes industriais; use QoS em MQTT e priorização de tráfego em redes convergentes.

Exemplo prático de integração: fluxo de dados do painel para a cloud

1. O painel envia dados locais a um gateway via RS-232/USB ou Ethernet (se disponível).
2. O gateway agrega, converte para MQTT e publica em broker local/cloud com TLS.
3. Cloud ingere dados para analytics, gerando alertas e dashboards; históricos podem ser sincronizados com SCADA central para consistência.

Implemente mecanismos de retry, buffer local e compressão para garantir integridade em conexões intermitentes.

Exemplos práticos de uso e casos de sucesso com o painel

Apresento três cenários que ilustram benefícios: HMI em linha automatizada, monitoramento remoto IIoT e aplicação em ambiente regulado. Cada caso mostra arquitetura, resultados e lições.

Os exemplos destacam ganhos em disponibilidade, redução de alarmes falsos e tempo de resolução de falhas. São úteis para construir business case e justificar investimento.

Solicite ao time técnico estudos de caso específicos da ICP DAS para validar métricas de MTBF e ROI no seu contexto.

Caso 1: HMI em linha de montagem automatizada — configuração e resultados

Arquitetura: painel 17" como operador local, comunicação RS-232 com PLC de área e gateway Modbus para supervisão. Resultados: redução de 30% no tempo de setup por produto e redução do downtime por diagnóstico local.
Implementação: calibragem inicial, telas com validação de segurança e protocolos de bloqueio para operação remota.
Lições: sempre incluir acesso logado e trilha de auditoria para ações críticas.

Caso 2: Monitoramento remoto e dashboards IIoT

Fluxo: painel→gateway edge→broker MQTT→cloud analytics. KPIs monitorados: disponibilidade, consumo energético, alarmes de processo. Resultado: antecipação de falhas e 15% de redução no consumo por ajuste fino.
Implementação: buffer local e compressão para conexões móveis; autenticação por certificado.
Lições: planejamento de QoS e segmentação de rede são críticos para dados confiáveis.

Caso 3: Aplicação em ambiente regulado (BPF/BPM) — compliance e validação

Requisitos: materiais compatíveis com limpeza, rotinas de validação e registro de eventos. Uso do painel para registro de lotes e operações com trilha de auditoria.
Implementação: versão com IP65 frontal, documentação de validação e suporte a integridade de dados.
Lições: envolver QA desde a especificação e manter documentação de validação e manutenção.

Comparação com produtos similares da ICP DAS, erros comuns e detalhes técnicos

Há modelos ICP DAS de 15" a 21" e variantes com Ethernet/serial adicionais. Critérios para escolha: resolução, interfaces, certificações, faixa de temperatura e MTBF. Compare por arquitetura de suporte e disponibilidade de peças.

Erros comuns incluem escolher touch capacitivo para ambientes com luvas, ignorar requisitos de IP e não considerar firmware/driver para integração com SCADA. Evite esquecer proteção EMC e condicionamento de alimentação.

Detalhes avançados que influenciam performance: aterramento correto, uso de aterramento único (single-point) em painéis distribuídos, supressão de transientes em linhas RS-232 e estratégia de atualização de firmware para minimizar janelas de manutenção.

Comparativo técnico: modelos ICP DAS semelhantes e quando optar por cada um

• Modelos 15": quando espaço e custo são limitantes.
• Modelos 17" (este artigo): equilíbrio entre área útil e custo; ideal para sistemas com telas ricas.
• Modelos 21": para aplicações com múltiplas janelas e dados simultâneos.
  Escolha conforme resolução requerida, interfaces e condições ambientais.

Erros comuns na seleção ou instalação e como evitá‑los

• Mismatch de interface (RS-232 vs RS-485): valide níveis e pinout.
• Alimentação inadequada: use fonte com PFC e proteção.
• Falta de calibração: realize calibragem inicial e periódica.
  Mitigue com checklist e testes em bancada antes da instalação final.

Detalhes técnicos avançados que influenciam a performance

• Ruído EMI: use filtros e blindagem.
• Aterramento: siga práticas para minimizar loops de terra.
• Latência: configurar tempos de timeout e buffering adequados em protocolos.

Checklist rápido para seleção, compra e implementação do painel

Forneço um checklist acionável para acelerar decisão de compra e implantação sem retrabalho. Use este checklist em reuniões com fornecedores e para especificação de projeto.

• Critérios mínimos: resolução 1280×1024, touch resistivo, RS-232/USB, faixa de temperatura adequada.
• Recomendados: IP65 frontal, MTBF documentado, suporte a Modbus/OPC, opções de certificação.
• Documentos para pedido: ficha técnica, desenho dimensional, política de firmware, SLA de suporte.

Critérios mínimos e recomendados para compra

Mínimos: compatibilidade elétrica, interfaces, garantia e conformance EMC.
Recomendados: PFC na fonte, versão com proteção frontal IP, suporte técnico local e disponibilidade de peças.
Exija planos de manutenção e opções de calibração.

Perguntas essenciais para o fornecedor (fonte, compatibilidade, SLA)

• Qual o MTBF e testes de confiabilidade realizados?
• Existe versão com IP65 e opções ATEX/medical?
• Qual o SLA de suporte e tempo médio de entrega de peças?
  Faça perguntas técnicas sobre pinout RS-232, versões de firmware e matrices de compatibilidade.

Conclusão

O painel touch resistivo de 17" 1280×1024 (ICP DAS) é uma solução robusta e versátil para HMI industrial, oferecendo operação com luvas, resolução adequada para telas complexas e conectividade para ambientes legados e modernos. Sua adoção reduz TCO e melhora KPIs operacionais quando especificado corretamente com atenção a requisitos ambientais e de segurança.

Para projetos que demandam integração com SCADA e IIoT, combine o painel com gateways e práticas de segurança industrial (segmentação de rede, TLS, autenticação por certificados). O futuro aponta para HMI cada vez mais integradas com edge computing e analytics, onde painéis como este atuam como interface humana e ponto de coleta local.

Se tiver dúvidas técnicas específicas, deixe um comentário ou pergunte abaixo — posso gerar um rascunho de especificação técnica adaptado ao seu projeto e inserir dados reais da ficha técnica da ICP DAS. Para mais conteúdo técnico consulte: https://blog.lri.com.br/ e se desejar comparar modelos ou solicitar cotação, confira https://www.lri.com.br/aquisicao-de-dados/painel-touch-resistivo-de-17-1280×1024-rs-232-ou-usb-com-fonte e a página de aquisição de dados da LRI.
