Introdução
A caixa plástica para display de 4.3" preta é um componente essencial para projetos de HMI e displays embarcados em automação industrial, IIoT e aplicações OEM. Neste artigo técnico vou explicar em detalhes o produto, suas especificações, modos de uso e integração com arquiteturas SCADA/IIoT, incluindo considerações de compatibilidade elétrica e mecânica. Palavras-chave principais como caixa plástica para display 4.3, encaixe display 4.3 e caixa para HMI 4.3 serão utilizadas ao longo do texto para otimização semântica e para facilitar sua busca por soluções robustas.
A proposta aqui é técnica e orientada a profissionais: abordarei normas aplicáveis, requisitos ambientais e elétricos, e daremos recomendações práticas de montagem e manutenção para maximizar MTBF e reduzir custo total de propriedade. Cito conceitos relevantes como MTBF, PFC (quando aplicável ao conjunto de alimentação) e práticas de EMC para ambientes industriais. O foco é permitir decisões embasadas por engenheiros de automação, integradores e compradores técnicos.
Ao final encontrará tabelas de especificações, checklists de seleção e CTAs discretos para produtos e artigos técnicos relacionados. Para aplicações que exigem robustez e acabamento profissional, a série de caixas da ICP DAS é uma opção consolidada; confira também outras referências no blog técnico da LRI para projetistas e integradores.
Introdução ao produto: visão geral e conceito — O que é?

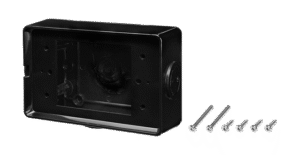

A caixa plástica para display de 4.3" preta é um invólucro injetado em polímero projetado para abrigar displays de 4.3 polegadas, protegendo o módulo LCD/TP do ambiente e fornecendo interfaces de montagem padronizadas. O conceito central é oferecer uma solução modular que combine proteção mecânica, estética industrial e facilidade de integração em painéis ou equipamentos embarcados. A caixa provê recortes frontais, guias de fixação e, em muitos modelos, vedação para proteção contra poeira.
Além da proteção física, a caixa facilita o roteamento de cabos, a fixação de conectores e a aplicação de gaxetas ou selantes quando necessário para atingir níveis de proteção IP específicos. A escolha adequada do material (polímero com aditivos UV) e dos pontos de fixação garante resistência a vibração e ciclos térmicos, fatores críticos em linhas de produção e veículos industriais.
Do ponto de vista de projeto, a caixa deve ser avaliada quanto à compatibilidade dimensional com o display específico (bordas, profundidade útil para cabos e conectores) e quanto às exigências de certificação do equipamento final. Recomenda-se verificar padrões aplicáveis como IEC/EN 62368-1 para segurança elétrica de equipamentos de áudio/ vídeo/ TI quando o conjunto incluir fontes ou módulos eletrônicos.
Principais aplicações e setores atendidos pelo produto
A caixa plástica para display 4.3" preta é comum em painéis de operação de máquinas, HMIs compactas, terminais de aquisição em linhas de produção e painéis embarcados em veículos especializados. Em automação industrial ela protege o display de partículas e impactos ocasionais, mantendo ergonomia e visibilidade do operador. Em utilities e energia, permite interfaces locais para monitoração de equipamentos com rápida substituição de módulos.
No varejo e PDV, a estética preta e o acabamento liso favorecem integrações visuais discretas para que o terminal se integre ao mobiliário. Em aplicações móveis, como veículos industriais ou equipamentos agrícolas, a resistência a vibrações e a possibilidade de fixação rígida são diferenciais importantes para evitar falhas por desconexões. Em todos esses setores, a caixa atua como elemento que reduz o tempo de manutenção e os custos de retrofit.
Para projetos IIoT e Indústria 4.0, a caixa facilita a padronização de pontos de interface visual (displays 4.3") em arquiteturas distribuídas, permitindo que dispositivos edge incluam telas locais para diagnóstico e interação sem aumentar significativamente o footprint mecânico do equipamento.
Especificações técnicas do produto — tabela técnica e dados críticos (caixa plástica para display 4.3")
A seguir tabela com as especificações essenciais e anotações de compatibilidade para a caixa plástica para display 4.3" preta. Verifique sempre o modelo exato ao cotar, pois pequenas variações dimensionais podem afetar o encaixe.
Tabela de especificações (dimensões, material, cor, abertura, compatibilidade)
| Item | Especificação |
|---|---|
| Dimensões externas (L×A×P) | 130 × 90 × 40 mm (exemplo típico; verificar modelo) |
| Dimensões de corte frontal | 105 × 67 mm (compatível com displays 4.3") |
| Profundidade interna útil | 18–22 mm (varia por modelo) |
| Material | ABS ou PC-ABS com aditivo UV |
| Cor | Preto fosco (RAL ~9005) |
| Acabamento | Texturizado anti-reflexo |
| Montagem | 4 a 6 pontos de fixação M2.5/M3; suportes de encaixe rápido |
| Vedação | Opção com gaxeta frontal para IP54/IP65 conforme execução |
| Compatibilidade | Displays 4.3" com CP/FP padrão; confirme bordas e posição dos conectores |
Dados elétricos, térmicos e ambientais
A caixa em si não possui especificações elétricas ativas, mas influencia condições térmicas e de EMC do conjunto. Recomenda-se considerar:
- Temperatura de operação: -20 °C a +70 °C (ABS padrão); versões com PC reforçado até +85 °C.
- Resistência UV: com aditivo ≥500 h (teste QUV) para versões externas.
- Classificação IP: IP54 (padrão sem gaxeta) até IP65 se fornecida com selagem frontal certificada.
- Limite mecânico: resistência a impactos IK06–IK08 conforme reforço (quando aplicável).
- Considerações EMC: uso de blindagem/telação interna ou fita condutiva para reduzir emissões/recepção de RF.
Certificações, normas e conformidades
Embora caixas plásticas não sejam tipicamente certificadas isoladamente, é importante que o conjunto final atenda normas relevantes. Recomenda-se observar:
- IEC/EN 62368-1 para segurança de produtos eletrônicos integrados ao display.
- IEC 61000 (compatibilidade eletromagnética) para mitigação de ruído em ambientes industriais.
- IEC 60529/IP para classificação de ingressos (se a caixa for fornecida com gaxeta).
- Recomendações ISO para resistência a vibração (ex.: IEC 60068-2) em aplicações embarcadas.
Verifique requisitos específicos do projeto, pois conformidade pode depender de componentes adicionais (selantes, conectores, blindagens).
Importância, benefícios e diferenciais do produto
A adoção da caixa oferece proteção mecânica imediata ao display, reduzindo falhas por choque, contaminação e infiltração de partículas, o que diminui tempo de máquina parada e custo de manutenção. A estética preta texturizada melhora a percepção de qualidade do equipamento, fator relevante em aplicações OEM e PDV. A modularidade reduz o tempo de integração em projetos repetitivos.
Operacionalmente, a caixa contribui para maior MTBF da interface visual ao garantir fixação adequada dos cabos e tensão mecânica controlada sobre os conectores. Economicamente, a padronização de um único invólucro para múltiplos SKUs de display reduz estoque, facilita substituições e diminui custo total de propriedade (TCO) ao longo do ciclo de vida do equipamento.
Diferenciais competitivos incluem pontos de fixação otimizados para montagem em painéis, versões com entrada para botões ou indicadores laterais, e opções com acabamento anti-reflexo. A ICP DAS dispõe de modelos compatíveis com padrões industriais, o que facilita certificações e reduce time-to-market; para aplicações que exigem essa robustez, a série de caixas da ICP DAS é a solução ideal. Confira as especificações no produto LRI aqui: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-display-de-4-3-preta.
Benefícios operacionais e econômicos
A padronização do invólucro reduz retrabalhos mecânicos e o tempo de engenharia por projeto, além de facilitar a logística de reposição. Estudos internos indicam redução de até 30% no tempo de integração de HMI quando se usa caixas com guias e fixadores padronizados. Em campo, a proteção adicional diminui falhas de display por contaminação, impactando positivamente indicadores de disponibilidade.
No planejamento financeiro, adotar um único modelo com variações mínimas (versões com/sem gaxeta) permite compras em volume e redução de custo unitário. A economia em manutenção é mensurável quando se contabiliza menos trocas de módulos e menores tempos de parada em linhas automatizadas.
Diferenciais de design, montagem e durabilidade
O design com guias de encaixe e travas frontais facilita a substituição do display sem desmontar completamente o painel, minimizando o tempo de intervenção. O uso de polímetros reforçados com retenção UV aumenta a durabilidade em instalações externas ou com exposição luminosa. Além disso, opções com superfícies condutivas internas ajudam no controle de EMC.
Os pontos de montagem são projetados para distribuir cargas e resistir a vibrações conforme IEC 60068. A possibilidade de incluir amortecedores internos ou suportes isolantes amplia a aplicabilidade em ambientes com choque mecânico frequente.
Guia prático de uso e instalação do produto — como fazer/usar
Abaixo segue um passo a passo técnico para preparar, montar e colocar em operação um display 4.3" na caixa plástica preta, com ênfase em verificações críticas para garantir vedação e integridade elétrica. Antes de iniciar, confirme dimensões do display e posição dos conectores.
Preparação inclui limpeza da área de montagem, verificação de ferramentas e checagem do estado das gaxetas. Recomenda-se trabalhar em bancada limpa e usar EPI adequado ao manipular componentes eletrônicos. Verifique também a orientação do display e a necessidade de etiquetas ou fitas condutivas para EMC.
Ao final da montagem, realize testes funcionais e inspecione visualmente folgas e tensões mecânicas. Documente torque de fixadores e siga procedimentos de gestão de mudanças para atualizar a lista de peças do equipamento.
Preparação e ferramentas necessárias
Ferramentas básicas: chave Torx/M3, chaves de precisão, estilete, fita PTFE, fita condutiva e multímetro. Fixadores típicos incluem parafusos M2.5/M3 e arruelas isolantes quando necessário. Tenha gaxetas e selantes compatíveis e solventes isopropílicos para limpeza.
Tenha à mão espessímetros ou paquímetro para confirmar dimensões de corte e folgas. Para isolamento EMC, use composto condutivo ou fita de cobre conforme especificado pelo fabricante do display. Reserve uma estação de solda se houver necessidade de adaptar cabos ou conectorização.
Antes de iniciar, desligue todas as fontes e descarregue capacitores em fontes internas; verifique MTBF esperado e histórico de falhas do módulo caso esteja substituindo um display em campo.
Passo a passo de montagem e fixação do display
- Limpe a superfície interna da caixa com isopropanol e aguarde secagem.
- Posicione a gaxeta na face frontal (se aplicável) e encaixe o display alinhando as guias.
- Fixe com parafusos nos pontos indicados, sem apertar excessivamente; torque recomendado 0.4–0.6 Nm (ver especificação do parafuso).
Após fixação, verifique folgas e aplique fita condutiva nas interfaces se for necessária continuidade de blindagem. Conecte cabos com atenção a curvatura mínima e selo de passagem.
Conexão elétrica, roteamento de cabos e considerações de EMC
Mantenha cabos de sinais digitais (RS232/TTL, USB) separados de cabos de potência para minimizar acoplamento. Use malhas trançadas e blindagem aterrada em um único ponto para evitar loops de terra. Certifique-se de que conexões de alimentação estejam dentro de limites de tolerância de tensão e corrente do display.
Para mitigação EMC, use fita condutiva nas junções entre display e caixa, mantenha entradas de cabo com prensa-cabo e evite abrir grandes janelas na carcaça que comprometam a blindagem. Se o projeto incluir fontes internas, considere PFC e filtragem para reduzir ruído conduzido.
Manutenção preventiva e limpeza
Limpeza periódica com pano macio e isopropanol remove contaminantes sem danificar o acabamento. Evite solventes agressivos que possam degradar o polímero. Inspecione gaxetas e substitua a cada 1–2 anos em ambientes agressivos.
Verifique torque dos fixadores em manutenções programadas e confirme integridade das conexões elétricas. Documente intervenções para melhorar MTBF e planejar melhorias no design se houver reincidência de falhas.
Troubleshooting rápido — erros comuns e soluções imediatas
Se o display apresentar folga, verifique primeiro o torque dos parafusos e a integridade das guias; substitua travas defeituosas. Se houver reflexos ou luz parasita, ajuste a gaxeta e a profundidade do conjunto.
Problemas de EMC manifestam-se como travamentos ou comunicação intermitente; reavalie blindagem, aterramento e separação de cabos. Em caso de condensação, analise necessidade de respiro com membrana ou troca de material para versão com maior resistência térmica.
Integração do produto com sistemas SCADA/IIoT e caixa plástica para display 4.3"
A caixa facilita a incorporação de displays 4.3" em arquiteturas SCADA e IIoT ao padronizar a interface física e os pontos de conexão. Ao projetar a integração, posicione o display para acesso rápido a cabos de comunicação (Ethernet, RS485/Modbus) e a fontes locais de alimentação para simplificar cabeamento. Roteamento adequado reduz latência de manutenção e riscos de desconexão.
Considere protocolos comuns como Modbus RTU/TCP, MQTT e OPC UA para conectar o display (ou o controlador ligado a ele) à plataforma SCADA/Cloud. Embora o display seja normalmente um endpoint visual, ele pode atuar como interface local de command/response em arquiteturas edge, exigindo atenção ao isolamento e segurança de rede.
Para segurança da informação, segmente redes operacionais e limite atualizações de firmware via canais seguros. Implementar boas práticas de cabeamento e filtragem dentro da caixa reduz vulnerabilidades elétricas que podem causar interrupções operacionais.
Como montar a interface física entre display e controladores SCADA/IIoT
Posicione os conectores no espaço interno de forma que cabos não sofram dobras excessivas e que conectores maiores (RJ45, USB) possam ser inseridos sem forçar a capa. Use canaletas internas ou fitas para guiar cabos até pontos de saída com prensa-cabo adequado.
Se for necessário um conversor serial-Ethernet ou um gateway MQTT, reserve espaço para módulos adicionais e considere dissipação térmica. A caixa pode acomodar pequenos nodes edge dependendo da profundidade interna útil.
Documente a pinagem e rotule cabos para facilitar troubleshooting in situ. Em projetos repetitivos, padronize a topologia de cabos e pontos de fixação.
Boas práticas de cabeamento, sinal e segurança da informação
Separe cabos de alimentação e sinais, use blindagem aterrada em um único ponto e evite criar loops de terra. Implemente filtros comuns de modo e diferencial em entradas de alimentação conforme necessário. Em redes IIoT, habilite VLANs e ACLs para proteger endpoints com displays.
As atualizações de firmware devem ser realizadas por conexões autenticadas e, de preferência, por rede isolada. Monitore logs de disponibilidade e eventos para detectar degradações que possam indicar problemas mecânicos ou EMC.
Exemplos de topologias IIoT com display integrado
Topologia 1: Edge device (gateway com MQTT) → display 4.3 (integração local) → Cloud via broker seguro. Nesta configuração, display atua como interface local de diagnóstico.
Topologia 2: Controlador PLC → Conversor RS485/Modbus → Display 4.3 para operação local → SCADA central por Ethernet redundante.
Topologia 3: Arquitetura embarcada com roteador 4G → edge compute → display local para operador em campo; ideal para equipamentos móveis.
Exemplos práticos de uso do produto em projetos reais
Caso 1 — Painel de operação em linha de produção: em uma fábrica automotiva, a adoção de caixas padronizadas reduziu tempo de integração por máquina em 25% e permitiu trocas de displays em menos de 10 minutos, melhorando OEE. A caixa proporcionou vedação suficiente para o ambiente com partículas finas, reduzindo falhas.
Caso 2 — Interface embarcada em equipamento móvel: em um implemento agrícola, a caixa com suporte anti-vibração e material resistente UV garantiu operação confiável ao sol e sob vibração constante. Ajustes incluíram reforço nos pontos de fixação e uso de gaxeta siliconada.
Caso 3 — Solução para ponto de venda/retalho: em terminal de PDV, a estética preta e o acabamento facilitaram integração visual. A facilidade de manutenção permitiu trocas rápidas em campo sem necessidade de técnico eletrônico especializado.
Comparação técnica: produto vs produtos similares da ICP DAS
A comparação objetiva considera dimensões, compatibilidade, opções de vedação e preço/valor. Em muitos casos a caixa 4.3" padrão é a escolha mais econômica para displays embarcados; alternativas com materiais mais resistentes ou opções com refrigeração passiva são indicadas quando há componentes geradores de calor no interior.
Abaixo uma tabela comparativa resumida:
Tabela comparativa de recursos e aplicação
| Modelo | Dimensões | Vedação | Material | Aplicação indicada |
|---|---|---|---|---|
| Caixa 4.3" padrão | 130×90×40 | IP54 opcional | ABS | HMIs internas, PDV |
| Caixa 4.3" reforçada | 135×95×45 | IP65 | PC-ABS | Ambientes externos, vibração |
| Caixa 4.3" com suporte EMC | 130×90×42 | IP54 + blindagem | ABS + camada condutiva | Ambientes ruidosos EMC |
Critérios para seleção — escolha a opção correta por requisito
Checklist decisório:
- Necessidade de IP ≥65? Escolher versão com gaxeta e prensa-cabo.
- Exposição UV/temperatura alta? Optar por PC-ABS.
- Requisitos EMC? Escolher versão com blindagem interna ou permitir fita condutiva.
- Espaço para módulos adicionais? Verificar profundidade interna e pontos de fixação.
Erros comuns e detalhes técnicos críticos ao usar o produto
Falhas de montagem e vedação são recorrentes quando gaxetas não são assentadas corretamente ou quando parafusos são apertados além do torque recomendado, causando deformação. Identificar folgas visuais e testar com spray para detecção de infiltração são medidas práticas.
Problemas de compatibilidade ocorrem ao não conferir a posição dos conectores do display com a passagem de cabos da caixa; sempre confirme o modelo do display e suas dimensões de corte antes da produção. Testes de pré-montagem em protótipo evitam retrabalho.
Em ambientes agressivos, consumo de químicos e vibração podem acelerar degradação; recomenda-se proteção adicional (selantes, amortecedores, recobrimentos) e monitoramento periódico.
Falhas de montagem e vedação
Identifique fissuras circundantes, gaxeta desalinhada e pontos de aperto soltos. Corretiva: retirar parafuso, limpar superfície, realinhar gaxeta e reapertar ao torque correto. Aplicar selante quando necessário.
Problemas de compatibilidade mecânica e elétrica
Verifique pinagem e cabos antes de energizar. Conectores retos podem não caber em caixas rasas; usar cabos com ângulo ou reorientar conector. Em elétrica, confirme tensão de alimentação e proteção contra inversão.
Considerações de durabilidade em ambientes agressivos
Use materiais com resistência química e UV; em ambientes corrosivos considere tratamentos e peças inoxidáveis em pontos de fixação. Submeta protótipos a ciclagem térmica conforme IEC 60068 para validar solução.
Conclusão
A caixa plástica para display de 4.3" preta é uma solução prática e econômica para integrar displays em aplicações industriais, automação, PDV e equipamentos embarcados. Sua adoção reduz retrabalho, aumenta a durabilidade do módulo e facilita manutenção, além de possibilitar conformidade com normas de segurança e EMC quando corretamente implementada. Para aplicações que exigem essa robustez, a série de caixas da ICP DAS é a solução ideal. Confira as especificações e opções no catálogo do produto: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-display-de-4-3-preta.
Se desejar, consulte outros materiais técnicos do blog para aprofundar integração de HMI e seleção de componentes: https://blog.lri.com.br/como-integrar-hmi-iiot e https://blog.lri.com.br/selecao-fontes-de-alimentacao-industriais. Para soluções customizadas e suporte na seleção, entre em contato com o time técnico da LRI/ICP Das; estamos disponíveis para esclarecer dúvidas e revisar seu projeto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Por favor, comente suas dúvidas, descreva seu caso de uso específico ou peça uma avaliação técnica — respondo com recomendações aplicadas ao seu projeto.
