Introdução
Este artigo detalha o Controlador Ethernet Programável com 1x RS-232 e 4x RS-485 da ICP DAS, abordando arquitetura, especificações e integração em ambientes de automação industrial, utilities e IIoT. A palavra-chave principal — controlador Ethernet programável ICP DAS — é utilizada desde o primeiro parágrafo, assim como termos secundários como RS-485, RS-232, Modbus TCP e SCADA para otimização semântica. O objetivo é prover um guia técnico de referência para engenheiros de automação, integradores e compradores técnicos.
Apresentaremos normas e conceitos relevantes (por exemplo, IEC/EN 62368-1, IEC 60601-1, PFC, MTBF) e traremos tabelas, diagramas de ligação, snippets de configuração e checklists de comissionamento. O tom é técnico e objetivo, com ênfase em confiabilidade, interoperabilidade e práticas recomenda-das para redução de riscos elétricos e de comunicação.
Incentivamos a interação: comente dúvidas práticas, relate seu caso de uso e pergunte por exemplos de integração com SCADA ou plataformas IIoT. Para referência técnica adicional: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Controlador Ethernet Programável com 1x RS-232 e 4x RS-485: o que é e para que serve
Visão geral do produto — descrição técnica e conceito fundamental

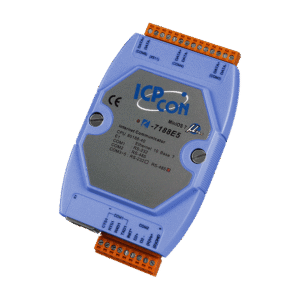

O controlador Ethernet programável ICP DAS é um equipamento compacto para controle distribuído que combina CPU embarcada, interface Ethernet e interfaces seriais (1x RS-232, 4x RS-485). Projetado para operar em trilho DIN, destina-se a aplicações que exigem conversão de protocolos, aquisição de dados e lógica local com comunicação para SCADA/IIoT.
Principais características em uma frase — promessa do que o leitor aprenderá aqui
Aqui você encontrará especificações detalhadas, diagramas de cabeamento, procedimentos de instalação, exemplos de integração Modbus/ MQTT/OPC e recomendações de projeto para maximizar disponibilidade (MTBF) e segurança elétrica (proteção contra surto, aterramento).
(Resumo técnico rápido)
O equipamento suporta Modbus RTU/TCP, tem recursos de buffer para filas de mensagens, watchdog reset e opções de alimentação redundante. Abordaremos também certificações aplicáveis e limites elétricos para enquadramento conforme normas industriais.
Principais aplicações e setores atendidos pelo Controlador Ethernet Programável com 1x RS-232 e 4x RS-485
Automação industrial — processos, linhas de produção e controle lógico
Em linhas de produção, o controlador atua como nó de I/O remoto ou como gateway serial-to-Ethernet, agregando dados de CLPs, sensores e inversores via RS-485 em Modbus RTU e expondo-os em Modbus TCP para o SCADA. Sua programação embarcada reduz latência comparada a soluções baseadas exclusivamente em PLCs remotos.
Energia e utilidades — monitoramento de sensores e medição remota
No segmento de utilities, o controlador é usado em RTUs para monitoramento de medidores, transformadores e sensores de corrente/tensão. A robustez das portas seriais e a conformidade com práticas de proteção (filtros EMI, supressores de surto) asseguram operação estável em subestações e painéis de medição remota.
Edificações e prédios inteligentes — integração BMS e telemetria
Para BMS, o controlador agrega sensores de temperatura, medidores de energia e atuadores HVAC via RS-485 e comunica via Ethernet com plataformas de gestão predial. Suporte a múltiplos protocolos facilita integração com gateways BACnet/Modbus e plataformas IIoT para telemetria.
Transporte e infraestrutura — sinais, controle remoto e gateways
Em aplicações de transporte (sinalização, iluminação de túneis, estações), a resistência a vibração, amplas faixas de temperatura e isolamento galvânico tornam o controlador apto para operar como gateway de campo e concentrador de alarmes em redes distribuídas.
Especificações técnicas detalhadas do Controlador Ethernet Programável com 1x RS-232 e 4x RS-485 (controlador Ethernet programável ICP DAS)
Tabela de especificações principais (CPU, Ethernet, portas RS-232/RS-485, canais I/O, alimentação, temperatura de operação, certificações)
| Item | Especificação típica |
|---|---|
| CPU | ARM Cortex (ex.: 32-bit) 400–800 MHz |
| Memória | RAM 128–256 MB, Flash 128–512 MB |
| Ethernet | 1x/2x 10/100 Mbps, TCP/IP stack |
| Seriais | 1x RS-232 (DB9 ou terminal), 4x RS-485 (differential) |
| I/O | Depende do modelo: DI/DO/AI opcionais via módulos |
| Alimentação | 24 VDC típica (12–48 VDC suportado em modelos industriais) |
| Temperatura | -25°C a +70°C operacional |
| Proteções | Isolamento galvânico, proteção contra inversão de polaridade |
| Certificações | CE, RoHS; projetado segundo IEC 62368-1 (segurança elétrica) |
| MTBF | Tipicamente >100.000 horas (modelo e ambiente dependem) |
Protocolos suportados e desempenho (Modbus RTU/ASCII/TCP, MQTT, outros)
O controlador oferece Modbus RTU/ASCII nas portas seriais e Modbus TCP via Ethernet, além de suporte a MQTT para publicação de telemetria em brokers IIoT. Desempenho de comunicação depende de taxa serial (ex.: 115.2 kbps) e cargas TCP; em testes típicos, o throughput Modbus TCP sustenta centenas de tags por segundo com latência sub-200 ms.
Interfaces físicas e elétrica — pinout, esquemas de ligação e limites elétricos
As portas RS-485 suportam transceivers com proteção ESD e resistores de terminacão configuráveis (120 Ω). A alimentação 24 VDC deve ser filtrada e protegida; recomenda-se PFC em fontes internas quando aplicável. Limites de corrente por porta e isolamento DC-GND seguem o datasheet — verifique o manual para pinout detalhado e ligações.
Importância, benefícios e diferenciais do Controlador Ethernet Programável com 1x RS-232 e 4x RS-485
Benefícios para operações industriais — confiabilidade, latência e robustez
Ao delegar lógica local e buffering de mensagens, o controlador reduz tráfego de rede e latência em loops críticos. Robustez contra ruído industrial e picos é alcançada com filtros EMI e transientes, melhorando uptime e MTBF do sistema.
Diferenciais frente ao mercado — programação embarcada, redundância e segurança
Diferenciais típicos incluem ambiente de programação embarcado (suporte a scripts ou IEC 61131-3 dependendo do modelo), watchdog configurável, e opções para fontes redundantes. Recursos de segurança (autenticação, TLS para MQTT) ajudam a atender requisitos de segurança IIoT.
Impacto em OEE, manutenção preditiva e redução de custos
Com telemetria constante e logs locais, o controlador facilita análise de tendência para manutenção preditiva, reduzindo falhas inesperadas e tempo de parada. A consolidação de E/S e protocolos em um dispositivo diminui custo total de instalação e cabeamento.
Guia prático de instalação e configuração do Controlador Ethernet Programável com 1x RS-232 e 4x RS-485 — aprenda passo a passo
Preparação do hardware — verificação, montagem DIN-rail e alimentação
Verifique integridade do gabinete, selos e conexões. Monte em trilho DIN com torque recomendado. Conecte alimentação DC com proteção contra inversão. Recomenda-se fonte com PFC para estabilidade em ambientes industriais e o uso de barramento de aterramento comum para painéis.
Cabeamento RS-232 e RS-485 — polaridade, terminação e resolução de ruído
RS-485 é diferencial; observe A/B e faça terminação de 120 Ω em extremidades. Evite loop de terra; use isolamento se redes longas (>1 km). Para ruído, use pares trançados blindados e filtros common-mode. Exemplo de ligação RS-485 (ASCII):
Texto: A B, GND referenciado ao painel; terminação 120Ω em extremidades.
Exemplo ASCII de verificação Modbus RTU:
- Enviar comando: 01 03 00 00 00 10 CRC16
- Esperar resposta com registros.
Configuração de rede Ethernet — IP, gateway, VLANs e firewall básico
Atribua IP estático ou reserve via DHCP com endereço MAC registrado. Segmente tráfego crítico em VLANs e aplique regras de firewall para limitar portas (ex.: Modbus TCP 502, MQTT 1883/8883). Habilite TLS para MQTT quando disponível e atualize certificados conforme política de segurança.
Upload de lógica/programa e uso do ambiente de desenvolvimento ICP DAS
Use a ferramenta ICP DAS (IDE ou utilitário) para carregar lógica e mapear variáveis. Realize testes em bancada antes de instalar em campo. Mantenha versão de firmware registrada e documente alterações de lógica para auditoria.
Testes iniciais e validação — comandos Modbus, ping e debug
Execute ping e testes de conectividade. Use um cliente Modbus (ex.: Modpoll) para ler registros. Verifique logs locais e counters de erro nas portas seriais. Proceda com testes de carga para avaliar latência e desempenho sob tráfego real.
Operação avançada e manutenção preventiva do Controlador Ethernet Programável com 1x RS-232 e 4x RS-485
Atualização de firmware com segurança
Sempre atualize firmware seguindo procedimento seguro: backup de configuração, ambiente isolado de teste e janela de manutenção. Prefira atualizações via conexão segura e verifique assinaturas digitais do firmware.
Monitoramento de saúde do dispositivo e logs
Ative logs de eventos, counters de CRC/erro serial e SNMP traps se disponível. Integre monitoramento em plataforma central para gerar alertas em tempo real sobre degradacões de link ou falhas elétricas.
Backup de configuração e restauração rápida
Automatize backups periódicos (config + lógica). Verifique integridade do backup e procedimentos de restauração para minimizar MTTR. Mantenha inventário de firmware/configuração por site.
Integração do Controlador Ethernet Programável com 1x RS-232 e 4x RS-485 com sistemas SCADA e plataformas IIoT (controlador Ethernet programável ICP DAS)
Modelos de integração: Modbus TCP/RTU, MQTT e OPC UA (quando aplicável)
Os modelos mais comuns são: (1) Modbus RTU em RS-485 concentrado e exposto via Modbus TCP; (2) publicação MQTT para brokers IIoT; (3) tradução entre protocolos como Modbus↔MQTT. OPC UA pode ser suportado em modelos mais avançados para interoperabilidade industrial.
Mapear variáveis e tags para SCADA — melhores práticas
Padronize nomeclatura de tags, use offsets fixos e documente mapas Modbus. Evite ler blocos pequenos com alta frequência; prefira leituras agrupadas para eficiência. Use timestamps e qualidade de sinal (status bits) para diagnósticos.
Envio de telemetria para plataformas IIoT — tratamento de dados e segurança
Implemente filtros locais (edge computing) para reduzir tráfego e proporcionar dados agregados. Use TLS e autenticação forte para MQTT/HTTPs. Aplicar compressão e retenção local para garantir resiliência de dados na perda de conectividade.
Casos de gateways e tradução de protocolos em campo
O controlador serve como gateway para traduzir Modbus RTU de medidores legados para Modbus TCP ou MQTT, permitindo modernização sem substituição massiva de sensores. Isso reduz CAPEX e acelera implantação de IIoT.
Exemplos práticos de uso do Controlador Ethernet Programável com 1x RS-232 e 4x RS-485: estudos de caso e aplicações reais
Caso 1 — Monitoramento remoto de subestação elétrica (fluxo de dados, alarmes)
Em subestações, o controlador agrega medidores via RS-485, faz pré-processamento (filtros, thresholds) e envia alarmes via MQTT ou Modbus TCP para SCADA. A topologia reduz latência e melhora resposta a eventos críticos.
Caso 2 — Integração em linha de produção com controle distribuído
Na automação de células, o controlador lida com sensores locais e comunica setpoints e estados para supervisório. A lógica embarcada permite loops rápidos e fallback local em caso de perda de rede.
Caso 3 — Telemetria para painéis de medição em múltiplos sites
Em múltiplos sites, usar o controlador para consolidar medições evita múltiplas conexões diretas ao centro. Compressão local e envio seguro para broker reduzem custos de comunicação.
Checklist de implementação para replicação do projeto
- Verificar esquema elétrico e aterramento.
- Testar comunicação serial e Ethernet em bancada.
- Implementar backups e monitoramento.
- Documentar mapas de tags e rotina de manutenção.
Para aplicações que exigem essa robustez, a série Controlador Ethernet Programável da ICP Das é a solução ideal. Confira as especificações completas e solicite cotação em: https://www.lri.com.br/comunicacao-de-dados/controlador-ethernet-programavel-com-1x-rs-232-4x-rs-485. Consulte também outras soluções e casos práticos no blog: https://blog.lri.com.br/produtos
Comparação técnica: Controlador Ethernet Programável com 1x RS-232 e 4x RS-485 vs produtos similares da ICP DAS
Tabela comparativa — portas, desempenho, protocolos, preços estimados
| Modelo | RS-232 | RS-485 | Ethernet | Protocolos | Faixa de preço (estimada) |
|---|---|---|---|---|---|
| Controlador 1x/4x (este) | 1 | 4 | 1x 10/100 | Modbus, MQTT | Médio |
| Alternativa A (mais I/O) | 1 | 8 | 2x | Modbus, OPC UA | Alto |
| Alternativa B (slim) | 0 | 2 | 1x | Modbus | Baixo |
Quando escolher o Controlador vs alternativas — critérios decisórios (I/O, canais seriais, custo total)
Escolha este controlador quando precisar de múltiplos barramentos RS-485 com lógica local e uma pegada compacta. Para maiores necessidades de I/O ou redundância Ethernet, considerar modelos superiores.
Vantagens e limitações relativas — em que cenários cada modelo se sobressai
Vantagem: boa relação custo-benefício para gateways e RTUs. Limitação: para aplicações com requisitos de alta disponibilidade (dual Ethernet/dual PSU), optar por modelos redundantes.
Erros comuns, armadilhas de projeto e soluções técnicas para o Controlador Ethernet Programável com 1x RS-232 e 4x RS-485
Problemas típicos de comunicação RS-485 e como diagnosticar
Sintomas: CRC errors, perda de frames. Diagnóstico: verificar terminação, polaridade A/B invertida, ground loops. Use analisador serial e LEDs de atividade para identificar falhas.
Configurações de rede que causam perda de dados — diagnóstico e correção
Problemas de MTU, VLAN incorreta ou firewall bloqueando portas (502/1883) podem causar perda. Realize captura de pacotes, verifique rotas e priorize tráfego crítico com QoS.
Recomendações de proteção elétrica e aterramento para evitar falhas
Implemente proteção contra surtos, filtros LC e aterramento em ponto único do painel. Evite referências múltiplas de terra em RS-485 para reduzir correntes de loop.
Checklist de implementação, KPIs e métricas de sucesso com o Controlador Ethernet Programável com 1x RS-232 e 4x RS-485
KPIs operacionais recomendados (uptime, latência, taxa de erro)
- Uptime objetivo: ≥ 99.9%
- Latência média de leitura: < 200 ms
- Taxa de erro serial (CRC/frame): < 0.1%
Checklist pré-comissionamento e aceitação
- Testes de loop-back serial e Ethernet
- Backup de configuração e verificação de logs
- Teste de falha de alimentação e watchdog
Medidas para escalar e replicar a solução em múltiplos sites
Padronize imagens de firmware/configuração, automatize deploy e monitore com plataforma central. Use templates de tags e documentação de rede.
Conclusão e chamada para ação: solicite suporte técnico, entre em contato ou solicite cotação
Resumo rápido das vantagens e usos críticos
O Controlador Ethernet Programável com 1x RS-232 e 4x RS-485 oferece uma solução versátil para integrar dispositivos seriais a redes Ethernet, suportando protocolos industriais e práticas de segurança IIoT. Traz benefícios em custo, latência e manutenção preditiva.
Próximos passos recomendados — contato técnico, pilotos e solicitação de cotação
Para validar o equipamento em seu ambiente, solicite um piloto e suporte técnico para mapeamento de tags e dimensionamento. Para aplicações que exigem essa robustez, a série Controlador Ethernet Programável da ICP Das é a solução ideal. Confira as especificações completas e solicite cotação aqui: https://www.lri.com.br/comunicacao-de-dados/controlador-ethernet-programavel-com-1x-rs-232-4x-rs-485. Conheça também outros produtos e artigos técnicos: https://blog.lri.com.br/
Perspectivas futuras e recomendações estratégicas para Controlador Ethernet Programável com 1x RS-232 e 4x RS-485
Tendências tecnológicas relevantes (edge computing, segurança IIoT, interoperabilidade)
O futuro aponta para maior processamento de borda (edge computing), segurança embarcada (TLS, autenticação) e interoperabilidade via OPC UA e MQTT-SN. Equipamentos com capacidade de filtro/aggregate local terão relevante valor agregado.
Aplicações específicas emergentes onde o Controlador tem potencial de crescimento
Setores como microgrids, monitoramento distribuído de qualidade de energia e manutenção preditiva em manifolds industriais são áreas promissoras para esse controlador.
Resumo estratégico — roadmap de adoção e como preparar sua infraestrutura
Planeje atualização de redes (VLANs, QoS), políticas de segurança (certificados e atualizações de firmware) e padronize templates de configuração para rápida replicação. Pilotos bem documentados reduzem riscos na escala.
Incentivamos perguntas e comentários técnicos: deixe sua dúvida abaixo ou solicite um contato técnico para analisar um caso real de aplicação.
