Conversor Can Para Modbus Rtu Rs-232/485 de 1 Porta

Leandro Roisenberg

Introdução

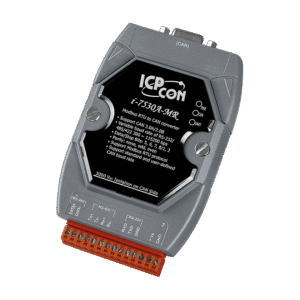

O conversor CAN para Modbus RTU da ICP DAS é um gateway serial industrial projetado para traduzir mensagens no barramento CAN (ISO 11898) para o protocolo Modbus RTU, permitindo integração de redes embarcadas com sistemas SCADA, PLCs e coletores IIoT. Neste artigo técnico, abordamos conceitos como isolamento galvânico, MTBF, normas EMC (IEC 61000), e requisitos de instalação; tudo orientado para engenheiros de automação, integradores e compradores técnicos. Desde a primeira configuração até a integração com arquiteturas IIoT, o foco é operacionalidade, confiabilidade e conformidade.

A solução permite integração em ambientes industriais rigorosos, reduzindo complexidade de cabeamento e tempo de engenharia ao atuar como ponte entre nós CAN (veicular/embedded) e redes seriais Modbus. Vamos tratar também de aspectos de segurança, mapeamento de registradores e boas práticas para minimizar downtime em migrações de redes legacy. Palavras-chave utilizadas: conversor CAN para Modbus RTU, CAN para Modbus, integração SCADA, IIoT e ICP DAS.

Pergunte nos comentários se quiser um esboço de implantação ou arquivos de configuração prontos para download.

Introdução ao conversor CAN para Modbus RTU da ICP DAS: visão geral e conceito fundamental (O que é?)

O conversor CAN para Modbus RTU da ICP DAS atua como um gateway de protocolo que mapeia frames CAN (IDs, DLC, payload) para registradores Modbus RTU endereçados, permitindo que supervisórios e PLCs que entendem Modbus consultem dados de redes CAN. Tecnicamente, inclui buffers, filas de tradução e regras de mapeamento configuráveis para lidar com mensagens periódicas e event-driven.
Sua missão é isolar fisicamente os dois mundos: o barramento CAN (nível físico diferencial) e a interface serial RS-232/422/485, oferecendo isolamento galvânico típico de 2 kV a 4 kV conforme a família do produto. Isso evita loops de terra e garante imunidade eletromagnética em ambientes industriais.
No contexto de automação industrial e comunicação de dados, o dispositivo é amplamente usado em telemetria embarcada, painéis de controle e modernização de plantas legacy, proporcionando interoperabilidade entre equipamentos OEM e sistemas de supervisão.

Principais aplicações e setores atendidos pelo conversor CAN para Modbus RTU da ICP DAS

Em telemetria veicular e frotas, o gateway permite que dados CAN (velocidade, RPM, sensores) sejam coletados por concentradores Modbus, facilitando monitoramento centralizado de frotas e manutenção preditiva. O ganho é a reutilização de infraestrutura Modbus já existente em centros de controle.
Na indústria e automação predial, integra ECUs e módulos CAN de máquinas com PLCs Modbus RTU para supervisão em tempo real, reduzindo a necessidade de I/O discretos. Isso acelera projetos de retrofit e suporta Indústria 4.0 ao transformar sinais de bordo em tags úteis para análises.
Utilities e energia usam o conversor em subestações e estações remotas para combinar sensores embarcados com RTUs Modbus; a robustez e certificações EMC/isolamento garantem continuidade operacional sob condições adversas.

Especificações técnicas do conversor CAN para Modbus RTU da ICP DAS

A seção técnica traz uma visão consolidada das características elétricas, físicas e de protocolo, permitindo seleção baseada em requisitos de projeto. Abaixo segue uma tabela com os principais parâmetros que orientam a escolha do modelo.

Tabela de especificações essenciais (interface, físicas e elétricas)

Campo Especificação típica
Interfaces CAN (High/Low, ISO 11898), RS-232/422/485
Protocolos Modbus RTU (Master/Slave), CAN 2.0A/2.0B
Velocidades / Baudrates CAN: até 1 Mbps; Serial: 1.2 kbps – 115.2 kbps
Alimentação 10–30 Vcc (tipicamente 12/24 Vcc)
Consumo < 200 mA @24 Vcc (varia por modelo)
Temperatura de operação -40°C a +75°C (grau industrial)
Dimensões Montagem DIN-rail, ~100 x 22 x 75 mm (ex.)
Isolamento Galvânico 2 kV – 4 kV (CAN ↔ Serial ↔ Alimentação)
Proteções e certificações IEC 61000-4-2/3/4/5/6, ISO 11898, CE, RoHS

Requisitos elétricos, ambientais e de instalação

  • Alimentação: fontes com PFC não são críticas aqui, mas recomenda-se uso de PSU com certificação e proteção contra surtos; filtre ruído e forneça aterramento adequado. Considere MTBF e especificações de temperatura para cálculo de disponibilidade.
  • Isolamento/Aterramento: mantenha o aterramento do painel separado do barramento CAN quando necessário; a isolação galvânica do conversor minimiza problemas, mas boas práticas de aterramento seguem IEC 60950/62368 onde aplicável.
  • Ambiente: instale em painéis livres de condensação, com ventilação e proteção contra transientes (SPDs) em ambientes com picos de comutação. Faixa de umidade recomendada 10–90% não condensante.

Compatibilidade de firmware e versões suportadas

Os conversores ICP DAS geralmente suportam múltiplas versões de firmware com utilitários Windows/Linux para configuração. Verifique:

  • Versões de firmware que habilitam mapeamento extensível, filtros por ID CAN e tabelas de conversão para tipos numéricos (INT16/INT32/IEEE754).
  • Utilitários de configuração (ICP DAS Windows Utility, Web UI ou CLI) que permitem upload/download da tabela de mapeamento e backup de configuração.
  • Compatibilidade com stacks CAN (2.0A/2.0B) e diferentes implementações Modbus RTU; confirme suporte a Modbus Master/Slave conforme a necessidade do projeto.

Importância, benefícios e diferenciais do produto

O conversor reduz tempo de integração e custo ao evitar a necessidade de I/O adicionais e adaptadores customizados, oferecendo uma ponte direta entre dispositivos embarcados e sistemas de supervisão. Isso se traduz em ganhos operacionais, menor cabling e menor complexidade de engenharia.
Do ponto de vista de confiabilidade, produtos ICP DAS são concebidos para ambientes industriais com redundância de comunicação possível e robustez elétrica. Indicadores como MTBF e garantia estendida impactam positivamente o TCO.
Além disso, os modelos ICP DAS frequentemente incluem suporte técnico e documentação detalhada, o que acelera homologações e testes de aceitação (Factory Acceptance Test – FAT).

Benefícios operacionais e retorno sobre investimento (ROI)

  • Disponibilidade: menor downtime por isolamento galvânico e tolerância a ruído; menos paradas para manutenção.
  • Redução de cabos/módulos: traduzindo vários sinais CAN para registradores Modbus, reduz-se a necessidade de módulos I/O adicionais no PLC.
  • Facilidade de integração: acelera comissionamento por utilitários GUI/CLI e templates de mapeamento; ROI medido em semanas para projetos de retrofit.

Diferenciais técnicos ICP DAS (robustez, confiabilidade e suporte)

  • Isolamento reforçado entre canais, conformidade EMC e faixa industrial de temperatura.
  • Firmware com recursos de filtragem, buffers ciclados e watchdogs para evitar bloqueios de comunicação.
  • Suporte técnico certificado, documentação e exemplos de integração com SCADA líderes do mercado.

Conformidade, certificações e padrões industriais

Os dispositivos seguem normas relevantes para comunicação e EMC: ISO 11898 (CAN), IEC 61000 (imunidade/EMC) e padrões de segurança aplicáveis ao equipamento de controle (referências como IEC/EN 62368-1). Para projetos em instalações médicas ou críticas, confirme requisitos adicionais (ex.: IEC 60601-1 para equipamentos médicos). Certificações impactam aceitação em projetos regulamentados e licitações públicas.

Guia prático de instalação e configuração do conversor CAN para Modbus RTU da ICP DAS (Como fazer/usar?)

A etapa inicial é a montagem DIN-rail, fixação e conexão de alimentação conforme polaridade. Verifique tensão nominal e use fusíveis/PSU com proteções. Ao conectar CAN, respeite polaridade CAN H/L e utilize terminação 120 Ω nas extremidades do barramento.
Configurar parâmetros iniciais via utilitário: defina ID Modbus (slave ID), baudrate serial, paridade e ID CAN que serão mapeados. Salve a configuração e faça backup. Use LEDs de status para verificar atividade CAN/Serial.
Execute testes de loop-back e leitura com um mestre Modbus (ex.: modpoll) para validar resposta de registradores mapeados antes de integrar ao SCADA.

Instalação física e fiação CAN e RS-232/422/485

  • CAN: cabo twisted pair com impedância 120 Ω, terminação nas extremidades, evitar laços e manter distância de fontes de alta potência.
  • RS-232/422/485: escolha RS-422/485 para comunicação diferencial em longas distâncias; use transceivers com proteção e resistores de terminação quando necessário.
  • Fixação: evitar vibração excessiva e garantir espaço para dissipação; observe orientações do fabricante sobre torque em bornes.

Configuração de parâmetros Modbus RTU e CAN (ID, baud, parity)

  • Defina slave ID único no conversor para evitar conflitos Modbus.
  • Ajuste baudrate para compatibilidade com o mestre; use paridade e timeout conservadores para reduzir framing errors.
  • Mapeie frames CAN para registradores Modbus com tipo de dado explícito (INT16/INT32/Float) e escalonamento (fator, offset).

Ferramentas e utilitários recomendados para configuração

  • ICP DAS Utility (Windows) para mapeamento e upload de firmware.
  • Ferramentas de terceiros: modpoll, QModMaster para testes Modbus; CAN sniffers como CANalyzer/CANoe para debug CAN.
  • Uso de multímetro/osciloscópio para checar níveis diferenciais em CAN.

Procedimento de teste inicial e checklist de validação

  • Checklist: alimentação correta, LEDs de status, integridade de terminação CAN, teste de leitura Modbus, latência e taxa de erro.
  • Verifique logs de erro e counters de retransmissão para confirmar robustez.
  • Realize testes de estresse em operaçõs de picos para garantir comportamento determinístico.

Integração com sistemas SCADA/IIoT e CAN para Modbus

A integração coloca o conversor como fonte de tags Modbus num sistema SCADA. Crie mapeamentos de registradores coerentes e use endereçamento consistente para facilitar historização e alarmes. Documente cada registrador para manutenção.
Para IIoT, considere encaminhar os dados Modbus coletados para um gateway MQTT/edge que converta para protocolos modernos, garantindo segurança (TLS) e compressão de dados para nuvem. Edge processing reduz latência e volume de dados trafegados.
Inclua medidas de segurança: segmentação de rede, uso de VPN/IPSec quando houver encapsulamento serial sobre IP (Serial-to-Ethernet), e restrição de acesso físico ao conversor.

Mapear registradores Modbus para tags SCADA

  • Método: identifique frames CAN -> defina tipo de dado -> atribua registradores Modbus contíguos -> documente escala e unidades.
  • Use tabelas de mapeamento claras e inclua timestamp e qualidade para cada tag.
  • Harmonize endianness e representação numérica (big/little endian) entre CAN payload e registradores Modbus.

Estratégias IIoT: gateway, MQTT e edge processing

  • Opção 1: conversor → RTU Modbus → gateway edge com Modbus poll → publish MQTT.
  • Opção 2: conversor com funcionalidade de encapsulamento para TCP/IP e envio direto a collectors.
  • Recomende uso de protocolos leves (MQTT-SN) e processamento local para regras de alarme e compressão.

Segurança de rede, isolamento e melhores práticas para integração

  • Isolamento galvânico e filtros EMC reduzem risco físico; na camada IP, use TLS, autenticação e VLANs.
  • Limite acessos via ACLs e registre logs de acesso para auditoria.
  • Atualize firmware seguindo procedimentos de validação em bancada antes de aplicar em produção.

Exemplos práticos de uso e estudos de caso com CAN para Modbus

Fornecemos três cenários aplicados com sequência de passos e resultados esperados para orientar projetos reais. Cada caso evidencia economia de tempo e mitigação de risco com o conversor ICP DAS.
Incluímos snippets de configuração: por exemplo, mapping CAN ID 0x200, bytes 0–3 → Modbus Holding Registers 40001–40002 (INT32 little-endian). Esse padrão acelera integração com PLCs.
Os resultados típicos: redução de semanas no comissionamento, diminuição de pontos de falha e maior visibilidade operacional via SCADA/IIoT.

Caso 1 — Telemetria veicular: CAN para Modbus em frotas

  • Integração: ECU CAN → conversor → RTU Modbus → concentrador de telemetria.
  • Desafios: ruído eletromagnético e variação de alimentações; mitigados por isolação e filtros.
  • Resultado: coleta centralizada de telemetria com possibilidade de análises preditivas.

Caso 2 — Aquisição de dados em painel industrial para supervisão

  • Mapeamento de sinais CAN de inversores para registradores Modbus e envio ao SCADA.
  • Implementação reduz I/O no PLC e facilita adição de novas métricas via firmware.
  • Testes FAT e SAT demonstram tempo de resposta determinístico adequado a requisitos de controle.

Caso 3 — Modernização de planta: migração de redes legacy

  • Estratégia: deploy paralelo → validação de dados e cut-over controlado com rollback.
  • Minimização de downtime: configuração de duplicidade de leitura e testes offline.
  • Homologação: documentação de mapeamento e resultados de interoperabilidade.

Comparação técnica: conversor CAN para Modbus RTU da ICP DAS vs produtos similares da ICP DAS

A comparação ajuda a selecionar o modelo adequado por número de portas, isolamento e features (web UI, buffers). Incluímos tabela comparativa simplificada para decisão rápida.
Considere atributos críticos: número de portas CAN/Serial, isolamento entre canais, suporte a baudrates, certificações EMC e faixa de temperatura. Além disso, verifique suporte a scripts de processamento local para reduzir tráfego.
Ao escolher, priorize requisitos do projeto: distância de cabeamento, necessidade de isolamento, e políticas de segurança.

Quadro comparativo de modelos (portas, protocolos, isolamento, preço)

Modelo (ex.) Portas CAN Serial Isolamento (kV) Recursos
ICP DAS CAN-Modbus A 1 RS-485 2 Mapeamento básico, DIN
ICP DAS CAN-Modbus B 2 RS-232/485 4 Web UI, buffer avançado
ICP DAS CAN-Modbus C 1 RS-422/485 4 Edge script, logging

Critérios de seleção: quando escolher cada modelo ICP DAS

  • Projetos embarcados/veiculares: modelos compactos com proteção contra vibração.
  • Painéis industriais com alto ruído: modelos com maior isolamento e certificação EMC.
  • Necessidade de processamento local: escolha com scripting/edge processing.

Caso de substituição: risco, compatibilidade e migração

  • Atenção a mapeamento de registradores, endianness e IDs Modbus para evitar conflitos.
  • Plano de mitigação: backup de config, testes simulados e janela de manutenção.
  • Verifique firmware e utilitários para compatibilidade de scripts e tabelas de mapeamento.

Erros comuns, armadilhas de integração e detalhes técnicos avançados

Erros frequentes incluem terminação CAN incorreta, conflitos de IDs Modbus, e framing errors por paridade/baud mismatch. Diagnóstico rápido com LEDs e counters é essencial.
Interferência eletromagnética pode causar perda de pacotes; utilize ferrites, cabos blindados e mantenha separação de cabeamento de potência. Documente todas as alterações de firmware e configuração.
Tenha sempre ferramentas de diagnóstico: sniffers CAN, analisadores de protocolo Modbus e os utilitários ICP DAS para logs detalhados.

Problemas CAN frequentes: terminação, níveis de sinal e bitrate

  • Sintomas: erro intermitente, perda de frames; verifique terminação 120 Ω e integridade do cabo.
  • Limiar de distância versus bitrate: altas taxas exigem topologias curtas; para longas distâncias reduza bitrate.
  • Use transceivers com proteção contra surto e cheque resistores de pull-up/pull-down.

Problemas Modbus RTU: timeouts, conflitos de ID e framing

  • Timeouts: aumente timeout em enlaces com latência e reduza tamanho de polls.
  • Conflitos de ID: nunca ter dois dispositivos com mesmo slave ID; faça varredura prévia antes do comissionamento.
  • Framing errors: ajuste paridade/configuração serial e verifique ruído elétrico.

Ferramentas de diagnóstico recomendadas (sniffers, testadores)

  • CAN: CANalyzer, SocketCAN (Linux), Peak-System.
  • Modbus: modpoll, QModMaster.
  • Utilitários ICP DAS para logs e atualização de firmware.

Boas práticas de manutenção, monitoramento e suporte técnico

Crie rotinas de backup de configuração e plano de atualização de firmware validado em bancada. Registre MTBF e ciclos de vida para planejamento de reposição.
Implemente monitoramento remoto de logs operacionais, counters de erro e alarmes para antecipar falhas. Integre com CMMS para planejamento de manutenção preventiva.
Para suporte, centralize documentos (mapas de mapeamento, topologia) e abra chamados com logs e versão de firmware para acelerar resolução com o fabricante.

Rotina de firmware, backup de configuração e ciclo de vida

  • Teste firmware em ambiente controlado; mantenha versões aprovadas em repositório.
  • Agende backups periódicos e armazene em repositório seguro.
  • Planeje substituição conforme MTBF e obsolescência.

Monitoramento remoto e logs operacionais

  • Monitore metrics: taxa de erro CAN, retransmissões Modbus, uso de CPU do conversor.
  • Armazene logs em servidor central para auditoria e análise de tendência.
  • Configure alertas para thresholds críticos.

Contato com suporte ICP DAS e escalonamento de chamados

  • Ao abrir chamado, forneça: modelo, versão de firmware, logs, topologia e passos para reproduzir o problema.
  • Siga escalonamento conforme SLA e mantenha registros de comunicação.
  • Utilize materiais e tutoriais do fabricante para autoatendimento.

Conclusão e chamada para ação: Entre em contato / Solicite cotação do conversor CAN para Modbus RTU da ICP DAS

O conversor CAN para Modbus RTU da ICP DAS oferece uma solução robusta e comprovada para integrar redes CAN a infraestruturas Modbus em projetos industriais e IIoT. Seus benefícios incluem redução de complexidade, maior disponibilidade e facilidade de migração em projetos de modernização.
Para aplicações que exigem essa robustez, a série conversor CAN para Modbus RTU da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/conversor-can-para-modbus-rtu-rs-232422485-de-1-porta-11061.
Quer comparar modelos ou receber um esboço de implantação para seu projeto? Consulte também outros artigos técnicos e entre em contato para suporte especializado. Para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e aplicações estratégicas do conversor CAN para Modbus RTU da ICP DAS

Com a expansão do 5G e edge analytics, gateways CAN→Modbus poderão evoluir para dispositivos com conectividade nativa TCP/IP e brokers MQTT integrados, reduzindo latência de dados para analytics em tempo real. A tendência é incorporar inteligência embarcada para pré-processamento e compressão.
Projetos IIoT demandarão interoperabilidade entre múltiplos protocolos; conversores com script local e suporte a padrões abertos facilitarão migrações e proteções de investimento. Planeje arquiteturas que permitam integração de novos protocolos sem reengenharia profunda.
Recomendações: escolha modelos com capacidade de atualização, documentação robusta e suporte técnico, e sempre valide interações em laboratório antes de deploy em campo.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
