Introdução
O conversor CAN para RS-232 ICP DAS é um equipamento de interface projetado para transformar mensagens do barramento CAN (ISO 11898) em frames seriais RS-232 legíveis por equipamentos legados. Neste artigo técnico, abordamos o produto desde a concepção elétrica até a integração com SCADA e plataformas IIoT, usando termos como gateway CAN-RS232, baud rate, terminação CAN e mapeamento de PDU já no primeiro parágrafo.
A apresentação enfatiza conformidade com normas relevantes (por exemplo, ISO 11898, IEC/EN 62368-1, IEC 61000 para imunes a EMI) e métricas de confiabilidade como MTBF e isolamento galvanico para ambientes industriais.
Se você é engenheiro de automação, integrador ou comprador técnico, encontrará aqui orientações práticas de instalação, configuração, troubleshooting e critérios para seleção e comparação entre modelos ICP DAS.
Introdução ao conversor CAN para RS-232 — Visão geral e conceito (O que é?)

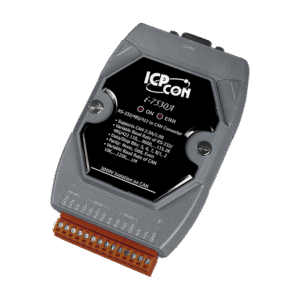

O conversor CAN para RS-232 da ICP DAS atua como um gateway de protocolo que encapsula mensagens CAN em pacotes seriais e vice‑versa, permitindo que controladores legados, modems ou equipamentos de telemetria que só entendem RS-232 comuniquem-se com redes CAN. O dispositivo realiza filtragem de ID, mapeamento de campos e tradução de tempos (timeouts), suportando taxas típicas de CAN até 1 Mbit/s e RS-232 até 115200 bps.
A arquitetura típica inclui transceivers CAN isolados, circuito de condicionamento para RS-232, fonte de alimentação com proteção contra surtos e MCU embarcada com firmware configurável. O isolamento galvanico garante que ruídos e laços de terra não comprometam sinais críticos em painéis e veículos.
Analogamente a um tradutor bilíngue que trabalha em tempo real, o conversor entrega coerência semântica (mapeamento de IDs para PDUs) e integridade de transporte (checksum, verificação de framing), mantendo baixa latência e previsibilidade para aplicações determinísticas.
Principais aplicações e setores atendidos pelo conversor CAN para RS-232
No segmento de utilities e energia, o conversor permite conectar sensores de proteção, relés e controladores com saída CAN a registradores legados ou modems seriais para telemetria. Em manufatura e painéis industriais, é utilizado para integrar máquinas modernas com redes CAN a CLPs ou sistemas de aquisição que ainda dependem de RS-232.
Em automação veicular e telemetria veicular, o dispositivo transforma PDUs CAN em tramas seriais para modems GSM/4G ou gravadores de bordo, mantendo mapeamento de IDs críticos como RPM, temperatura e falhas. Na agricultura de precisão, conecta sensores distribuídos CAN a dispositivos de controle legacy e gateways de campo.
Para aplicações IIoT e Indústria 4.0, ele funciona como ponto de borda que normaliza dados de campo para gateways MQTT/OPC-UA, reduzindo a necessidade de reengenharia de software no nível do supervisório.
Especificações técnicas do conversor CAN para RS-232 (tabela comparativa)
A tabela abaixo resume especificações elétricas, de comunicação, ambientais e físicas essenciais para seleção rápida.
| Parâmetro | Valor típico |
|---|---|
| Protocolo CAN | ISO 11898, até 1 Mbit/s |
| RS-232 | Até 115200 bps, conexão DB9/terminal |
| Alimentação | 9–36 VDC (ex.: 24 VDC nominal) |
| Consumo | < 1.5 W (dependendo do modelo) |
| Isolamento | Galvânico CAN ↔ RS-232/Alim. 2 kV RMS |
| Temp. operação | -40 °C a +70 °C |
| Dimensões | 110 x 22 x 75 mm (DIN-rail típico) |
| Certificações | CE, RoHS, IEC/EN 62368-1, IEC 61000-6-2 |
Tabela de especificações essenciais
O campo de alimentação costuma suportar faixa ampla (9–36 VDC) para permitir uso em veículos e painéis industriais sem conversores extras. O consumo informado deve ser conferido na folha técnica caso o conversor seja alimentado por barramento com capacidade limitada.
O isolamento galvanico entre CAN e RS-232 reduz riscos de loops de terra; valores iguais ou superiores a 2 kV RMS são recomendados em ambientes com alta interferência. A faixa de temperatura estendida (-40 a +70 °C) é típica para aplicações outdoor e embarcadas.
Verifique também o MTBF fornecido pelo fabricante (ex.: >100.000 horas) e as certificações EMC (IEC 61000‑4‑2/4/5) para garantir conformidade em ambientes ruidosos.
Parâmetros de comunicação e protocolos CAN, RS-232
O conversor suporta modos CAN padrão (11-bit) e estendido (29-bit), filtros por faixa de ID, e operação em modo transparente ou com mapeamento configurável (ex.: converter CAN ID 0x100 em pacote serial com cabeçalho e CRC). O ajuste de baud rate CAN/RS‑232 é feito via utilitário ou comandos AT/CLI, com opções de timeout e retry.
Para aplicações com alta taxa de mensagens, o uso de filtros hardware é essencial para reduzir carga de tráfego processado; filtros por máscara/pattern mantêm apenas mensagens relevantes, reduzindo latência e CPU load. O RS-232 deve ser configurado com parâmetros de paridade, stop bits e handshake adequados ao equipamento destino.
Em cenários críticos, habilite logs e timestamps para diagnóstico; a sincronização entre relógios pode ser necessária para correlação em SCADA e análises forenses.
Importância, benefícios e diferenciais do conversor CAN para RS-232
O principal benefício é a retrocompatibilidade: equipamentos legacy com RS-232 podem ser preservados sem mudanças de firmware, reduzindo custos de migração. Além disso, o isolamento e robustez mecânica asseguram operação confiável em ambientes industriais sujeitos a transientes e EMI.
Diferenciais de modelos avançados incluem buffers internos, suporte a múltiplos perfis de mapeamento, detecção automática de baud rate e watchdogs para recuperação automática em falhas, aumentando disponibilidade (SLA). A presença de firmware atualizável simplifica correções de segurança e adição de protocolos.
Comparado a soluções genéricas, os produtos ICP DAS trazem integração pronta com ferramentas de configuração e documentação técnica extensa, além de suporte a certificações industriais, o que reduz riscos de projeto e acelera o time-to-deploy.
Guia prático de instalação física e elétrica (Como instalar/usar)
A instalação começa pela verificação do ambiente: temperatura, proteção contra intempéries e ausência de fontes de forte EMI próximo ao dispositivo. Monte em trilho DIN ou painel conforme instruções do fabricante, mantendo distância mínima de fontes de calor.
Conecte a alimentação respeitando polaridade e utilize proteção reversa e fusível adequado. Em instalações em campo, recomenda-se utilizar supressores de surto (IEC 61000‑4‑5) e filtros para linhas de energia.
Finalize com identificação de cabos e etiquetagem; registre a versão de firmware antes de configurar para facilitar rollback em caso de problemas.
Verificação pré-instalação e segurança
Checklist: verificar tensão de alimentação, continuidade do aterramento, estado das resistências de terminação CAN (120 Ω) e isolamento físico do recinto. Use EPI e procedimentos de bloqueio/desenergização ao trabalhar em painéis.
Confirmar compatibilidade de níveis (RS-232 ±12 V típico) e que o equipamento receptor suporta o mesmo padrão. Evitar conectar RS-232 diretamente a interfaces TTL sem conversor apropriado.
Ferramentas necessárias: multímetro, analisador lógico/protocol analyzer para CAN, pinça amperimétrica e, opcionalmente, um osciloscópio para análise de formas de onda.
Conexões CAN e RS-232 — pinagem e cuidados
A rede CAN deve ter terminação de 120 Ω em ambas extremidades do barramento; o conversor pode incluir ou requerer terminação independente. Utilize cabos trançados e pares balanceados com impedância controlada de 120 Ω.
Na RS-232, confirme pinagem (Tx, Rx, GND, RTS/CTS se necessário) e evite longa extensão sem repetidores; sinais RS-232 são sensíveis a ruído em comprimentos elevados (>15 m típico). Use conversores RS-232 → RS-485 se precisar de maior distância.
Evite loops de terra conectando o aterramento do conversor adequadamente; se suspeitar de loops, utilize o recurso de isolamento ou trate o aterramento no painel.
Configuração de firmware e parâmetros de comunicação (Como configurar)
A configuração pode ser feita via utilitário ICP DAS, CLI serial ou comandos AT; defina baud rates, filtros CAN por máscara/ID, timeouts de recepção e formato de encapsulamento serial (por exemplo, header+len+CRC). Salve perfis para trocas rápidas entre projetos.
Para aplicações determinísticas, minimize buffers e priorize IDs CAN críticos; ajuste timeout de retransmissão para evitar bloqueios em rede com alta latência. Documente perfis e mantenha backup das configurações.
Atualizações de firmware devem ser feitas com alimentação estável e durante janelas de manutenção; verifique checksums e versões de bootloader antes do deploy.
Uso de utilitários ICP DAS e comandos AT/CLI
O utilitário gráfico permite configurar mapeamentos por tabela, testar envio/recepção e monitorar estatísticas em tempo real (erro de CRC, overruns). A CLI possibilita scripts de automação para múltiplos dispositivos.
Comandos típicos incluem: set baud, set can_filter, save_profile e reboot. Scripts automatizados reduzem erro humano em deploys massivos.
Registre logs de configuração e vincule-os ao número de série do equipamento para suporte técnico eficiente.
Testes de comunicação e validação
Teste tráfego CAN usando um analisador que mostre IDs, DLC, CRC e tempo de chegada; valide que mensagens filtradas não passam e que mapeamentos aparecem corretamente no RS-232.
Faça loopback serial e simule condições adversas (picos, retranmissões) para verificar watchdogs e recuperação automática. Monitorize tempos de latência e perda de pacotes.
Documente resultados e critérios de aceitação (por exemplo, perda de pacotes <0,1% e latência média 2 kV. Opte por A para custos reduzidos em aplicações de bancada ou testes. Utilize C quando múltiplas portas e alta temperatura forem necessárias.
Considere também disponibilidade de firmware e integração com ferramentas de configuração já usadas na planta.
Avalie TCO incluindo manutenção, certificações e suporte local.
Erros comuns, armadilhas de campo e detalhes técnicos avançados
Fallas frequentes incluem ausência de terminação CAN, níveis RS-232 incorretos (TTL vs ±12 V) e loops de terra que causam ruído e falhas intermitentes. Outro problema é overload por filtros mal configurados que deixam passar tráfego desnecessário.
Erros de configuração de baud rate ou paridade no RS-232 causam corrupções silenciosas; sempre valide parâmetros extremos. Use analisadores para identificar colisões e erros CRC na rede CAN.
Planeje tratamentos a falhas: watchdog, reconexão automática e logs persistentes para rápida identificação de causa raiz.
Diagnóstico rápido e ferramentas recomendadas
Ferramentas: analisador CAN (e.g., Vector, Peak), sniffers USB-CAN, analisador lógico, multímetro e osciloscópio para checar formas de onda. Comandos de diagnóstico via CLI ajudam a coletar estatísticas.
Procedimento rápido: verificar terminação, medir differential CAN voltages (~2.5 V idle), checar continuidade e isolamento.
Mantenha checklist de troubleshooting para técnicos de campo reduzir MTTR.
Ajustes finos e tuning para desempenho em rede CAN carregada
Ajuste filtros por máscara para reduzir carga; agrupe mensagens por prioridade e minimize broadcast. Reduza o tempo de retry e ajuste a bit timing para sincronização precisa.
Considere segmentação da rede com gateways adicionais caso o throughput exceda capacidade. Monitore busload e latência sob peak.
Implemente QoS lógico no gateway para priorizar mensagens críticas.
Segurança, conformidade e manutenção preventiva
Garanta que o conversor opere dentro das normas de segurança elétrica (IEC/EN 62368-1) e requisitos EMC (IEC 61000). Para aplicações médicas ou sensíveis, revise normas aplicáveis (por exemplo, IEC 60601‑1 quando aplicável a sistemas médicos).
Plano de manutenção inclui verificação semestral de conexões, atualização de firmware anual e testes de isolamento. Documente histórico para auditorias e compliance.
Registre números de versão, calibragens e eventuais substituições; estabeleça estoque mínimo para reduzir downtime em plantas críticas.
Requisitos de certificação e normas aplicáveis
Normas relevantes: ISO 11898 (CAN), IEC/EN 62368-1 (segurança), IEC 61000 (EMC), RoHS/CE (conformidade ambiental e marcação). Para ambientes ferroviários ou automotivos, considere normas adicionais (e.g., EN 50155, ISO 16750).
Avalie certificações do produto conforme setor para garantir aceitação em projetos regulados.
Documente evidências de teste para processos de aprovação interna do cliente.
Plano de manutenção e ciclo de vida esperado
Ciclo de vida típico: 5–10 anos com manutenção proativa. Agende inspeções elétricas semestrais e substitua unidades com MTBF próximo ao fim do lifecycle.
Implemente um plano de updates de firmware controlado para minimizar risco.
Mantenha peças sobressalentes e documentação para substituição rápida.
Conclusão estratégica e chamada para ação — Solicite cotação do conversor CAN para RS-232
Resumo: o conversor CAN para RS-232 da ICP DAS oferece uma solução robusta para integrar redes CAN a sistemas legados seriais, com isolamento, opções de mapeamento e conformidade industrial. É ideal para projects que exigem confiabilidade e baixo risco de integração.
Para aplicações que exigem essa robustez, a série de conversores CAN‑RS232 da ICP DAS é a solução ideal. Confira as especificações e peça uma cotação no link do produto: https://www.lri.com.br/comunicacao-de-dados/conversor-inteligente-can-para-rs-232422485-de-1-porta. Outra opção com múltiplas portas e maior isolamento está disponível em nossa linha — confira e solicite suporte técnico para dimensionamento.
Se restou alguma dúvida técnica ou se você quer discutir um caso de uso específico, deixe um comentário, faça uma pergunta ou solicite contato técnico. Incentivamos engenheiros e integradores a interagirem com o conteúdo.
Perspectivas futuras e recomendações estratégicas para o conversor CAN para RS-232
Tendências: integração nativa com edge computing, suporte direto a MQTT/OPC-UA no dispositivo e conectividade 5G para telemetria em tempo real. Esses avanços reduzirão latência e aumentarão a capacidade analítica no próprio gateway.
Recomendação estratégica: planeje projetos com portas e capacidade de processamento extra para acomodar futuras necessidades de filtragem e criptografia, além de prever atualização de firmware remota (OTA).
Considere pilotar integração com plataformas IIoT para validar arquitetura e custos de dados antes de rollouts em larga escala.
