Introdução
O módulo DI de isolamento de 3 canais da ICP DAS é uma solução compacta para aquisição de sinais digitais com isolamento galvânico, projetada para proteger sistemas de automação industrial contra loops de terra, ruído EMI e transientes. Neste artigo técnico abordamos arquitetura, especificações, aplicações em IIoT, integração com SCADA e melhores práticas de instalação, com foco em requisitos de engenharia como imunidade a surto, MTBF e conformidade com normas (ex.: IEC/EN 62368‑1). A palavra‑chave principal — módulo DI de isolamento de 3 canais — aparece desde já para facilitar a busca técnica e a otimização semântica do conteúdo.
Ao longo do texto usaremos termos do universo de fontes de alimentação e aquisição de dados, como PFC, ripple, inrush current, e métricas de confiabilidade como MTBF e FIT. Também citaremos normas relevantes e práticas de aterramento e proteção contra sobretensão (TVS, varistores) que influenciam diretamente a escolha do módulo. Nosso público são engenheiros de automação, integradores e compradores técnicos que precisam de decisões rápidas e seguras para projetos industriais, utilities e OEMs.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Se preferir ir direto a um produto, veja a página de aquisição de dados da LRI: https://www.lri.com.br/aquisicao-de-dados/di-de-isolamento-de-3-canais
O que é o módulo DI de isolamento de 3 canais? Definição técnica e componentes principais

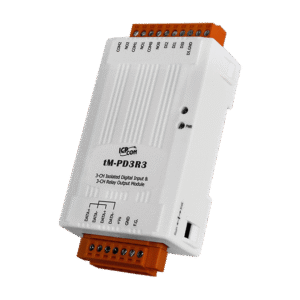

O módulo DI de isolamento de 3 canais da ICP DAS é um bloco de interface digital que converte sinais discretos (contatos secos, sensores open‑collector, TTL/CMOS) em tags digitais isoladas logicamente do sistema de aquisição. Tecnicamente, inclui três canais de entrada digital independentes, condicionamento de sinal, filtros de debounce e isolamento galvânico através de optoacopladores ou transformadores de isolação. O isolamento típico é da ordem de 2.5 kVDC ou superior, conforme especificação do fabricante.
Arquitetonicamente, o módulo integra: (1) front‑end de proteção com diodos TVS e resistores série, (2) circuitos de detecção de nível com seleção de tensão de entrada (por ex. 0–30 VDC, 5–24 VDC), (3) isolamento galvânico entre cada canal e a placa de comunicação, e (4) interface de comunicação ao barramento do sistema (Modbus RTU, CAN, host via I/O backplane ou terminal DIN). Esses blocos funcionais garantem que ruído e loops de terra não propaguem falhas para PLCs e RTUs.
Os tipos de entradas suportadas normalmente incluem contato seco/sem tensão, sinais TTL/CMOS, sinais NPN/PNP e 24 VDC industrial. Algumas versões oferecem diagnóstico de canal, concealment de curto circuito e indicação por LED. Para projetos críticos, verifique se o tempo de resposta, o débounce configurável e a imunidade a transientes atendem ao requisito do processo (p.ex. IEC 61000‑4‑5 para surtos).
Visão rápida: benefícios imediatos do módulo para engenheiros e integradores
O ganho mais imediato é a segurança funcional: isolamento galvânico reduz o risco de descargas e evita danos a controladores centrais, reduzindo MTTR e custo total de propriedade. Para integradores, a modularidade e o baixo consumo permitem instalação em trilho DIN e integração em painéis padrão sem necessidade de fonte adicional com PFC dedicada. Isso reduz interferência de linha e problemas de harmônicos em instalações maiores.
Em termos de integridade de sinal, o condicionamento no front‑end aumenta imunidade a EMI/RFI e evita falsos positivos por ruído, o que é crítico em ambientes com inversores de frequência e motores pesados. A presença de filtros e debounce programáveis diminui a necessidade de lógica adicional no PLC, simplificando o mapeamento de tags e a lógica ladder/funcional no SCADA.
Do ponto de vista comercial, o módulo oferece escalabilidade e manutenção simplificada — canais independentes facilitam substituição “hot‑swap” em linhas de produção e upgrades de I/O sem interromper toda a célula. A disponibilidade de suporte técnico da ICP DAS e rede de distribuidores (LRI) amplia o valor agregado, reduzindo riscos logísticos e tempo de entrega.
Principais aplicações e setores atendidos pelo módulo DI de isolamento de 3 canais
O módulo serve como interface padrão em linhas de produção, máquinas industriais e painéis de controle em manufatura, permitindo monitoramento de sensores discretos, chaves de fim de curso e status de atuadores. Em indústrias sensíveis — química, farmacêutica e alimentos — o isolamento previne interferência entre sistemas e mantém a integridade dos sinais de segurança. A modularidade facilita conformidade a normas de segurança de máquina (p.ex. ISO 13849, quando usado em conjunto com lógica segura).
No setor de energia e utilities, o módulo é usado em subestações secundárias, supervisão de bombas e controle de estações de tratamento. A capacidade de operar em wide‑temperature e com proteção contra surtos é importante para ambientes remotos. Em telecom e data centers, pode monitorar alarmes de rack, sensores de porta e status de fontes redundantes sem criar loops de terra.
Em laboratórios e bancadas de teste, a precisão e isolamento permitem medições sem erro introduzido por referenciais diferentes entre instrumentos. Para OEMs, o componente é frequentemente integrado ao painel embarcado de máquinas, oferecendo uma forma econômica de adicionar I/O isolado sem redesenhar a fonte principal.
Setores industriais: manufatura, química, óleo & gás
Na manufatura, o módulo protege PLCs de ruído de motores e inversores, reduzindo paradas não planejadas. Em linhas automatizadas, entradas digitais isoladas garantem leitura fiável de sensores de presença e chaves de segurança. A rápida substituição modular diminui downtime.
Em química e farmacêutica, isolamentos e proteção contra corrosão elétrica são requisitados para evitar contaminação por falhas elétricas. Em óleo & gás, requisitos de certificação adicional (p.ex. IECEx) podem ser exigidos; escolha variantes com certificações apropriadas quando aplicável.
Para ambientes com riscos de explosão, confirme certificações de segurança intrínseca e avaliação de risco; caso não exista versão ATEX/IECEx do módulo, utilize gabinetes e barriers adequadas para manter conformidade.
Infraestrutura e utilidades: subestações, estações de bombeamento, telecom
Subestações e painéis de proteção exigem isolamento robusto para separar sinais de baixa tensão de relés e transformadores. O módulo atua como front‑end confiável para supervisão de alarmes e interlocks. Em estações de bombeamento, o isolamento previne danos por surtos em linhas longas de alimentação e sensores.
Em telecom, o módulo permite monitoramento de status em sites remotos, reduzindo requisitos de aterramento comum entre equipamentos sensíveis. A conectividade para gateways IIoT facilita remessa de alarms para NOC e integração com CMMS.
Para projetos de utilities, considere aspectos de MTBF e SLA: módulos com MTBF elevado (p.ex. >200.000 horas) reduzem custos de manutenção e riscos de indisponibilidade de serviço.
Pesquisa e ensino: laboratórios e bancos de ensaio
Em laboratórios, a capacidade de configurar debounce e diagnosticar canais facilita experimentos repetíveis e testes de integração. O isolamento permite coexistência de múltiplos instrumentos sem criar loops de medição.
Bancos de ensaio para validação de PLCs e equipamentos usam essas interfaces para simular inputs discretos sem comprometer a integridade do sistema. A modularidade facilita reconfiguração rápida de bancada.
Além disso, a documentação técnica da ICP DAS e a disponibilidade de exemplos ajudam equipes de P&D e laboratórios a acelerar a integração e reduzir a curva de aprendizado.
Especificações técnicas do módulo DI de isolamento de 3 canais (tabela de referência)
Abaixo segue uma tabela de referência com parâmetros típicos. Confirme dados no datasheet específico do modelo ICP DAS escolhido, pois valores podem variar.
| Tabela de Especificações (referência) | Parâmetro | Valor típico |
|---|---|---|
| Tipo de entrada | Contato seco / 5–24 VDC (selecionável) | |
| Faixa de tensão de entrada | 0–30 VDC | |
| Corrente de entrada | 2–10 mA (dependendo do tipo) | |
| Isolamento galvânico | 2.5 kVDC (canal‑para‑sistema) | |
| Consumo | < 1 W por módulo | |
| Tempo de resposta | < 5 ms (configurável debounce) | |
| Temperatura de operação | -25 °C a +70 °C | |
| Dimensões | 22.5 mm (1 módulo DIN) x altura padrão | |
| MTBF | > 200.000 horas (estimado) | |
| Certificações | CE, RoHS; verifique variante para IEC/EN 62368‑1 | |
| Garantia | 1–3 anos (depende do distribuidor) |
Notas e tolerâncias de especificação — o que revisar antes da compra
Verifique a tensão máxima de surto suportada e se há proteção contra transientes conforme IEC 61000‑4‑5. Confirme o nível de isolamento (VDC) e creepage/clearance para aplicações com altas diferenças de potencial. Analise o consumo e o impacto na fonte (PFC não é normalmente necessário, mas a somatória de módulos pode exigir fonte com margem).
Reveja tolerâncias de entrada e precisão de detecção — por exemplo, se o sinal for ruidoso, ajuste o debounce e considere filtros externos. Confirme a compatibilidade com lógica do PLC (NPN/PNP) e o tempo de resposta necessário para sua aplicação (controle tempo real exige latências máximas definidas).
Consulte requisitos ambientais: temperaturas extremas, vibração (IEC 60068), e se há necessidade de versão conformal coated para proteção contra umidade/corrosão. Verifique também a política de garantia e disponibilidade de peças sobressalentes.
Importância, benefícios e diferenciais do módulo DI de isolamento de 3 canais
O isolamento galvânico do módulo reduz falhas causadas por loops de terra e protege ativos críticos, evitando propagação de falhas elétricas. Isso traduz‑se diretamente em redução de custos operacionais e maior disponibilidade da planta. Em muitos casos, o uso de módulos isolados elimina a necessidade de transformadores isoladores caros.
A imunidade a ruído e transientes permite leitura confiável de sinais em ambientes ruidosos, aumentando a precisão das lógicas de controle e diminuindo alarmes falsos. Para aplicações exigentes, a conformidade com normas EMC (IEC 61000 series) e segurança (IEC/EN 62368‑1) é diferencial competitivo.
No âmbito comercial, a modularidade, suporte técnico da ICP DAS e parceiros como a LRI reduzem o TCO. Suporte documental, exemplos de aplicação e firmware atualizável são diferenciais que aceleram engenharia e ajudam a cumprir prazos de projeto.
Benefícios técnicos: isolamento galvânico, imunidade a ruído e segurança funcional
Isolamento galvânico protege contra diferenças de potencial e evita loops de terra; expecte valores típicos de 2.5 kVDC. Imunidade a transientes e filtros internos reduzem necessidade de PLC‑side conditioning e melhoram a integridade de dados em sistemas SCADA.
Segurança funcional é melhorada quando o módulo faz parte de uma arquitetura redundante ou quando usado com fontes e relés certificados; para aplicações médicas ou de segurança, verifique normas aplicáveis como IEC 60601‑1 se for aplicável ao ambiente.
Além disso, baixo consumo e compatibilidade com alimentação padrão DIN simplificam instalação e reduzem interferência no barramento de alimentação, especialmente quando muitos módulos são instalados em um painel.
Diferenciais comerciais: custo total de propriedade, suporte ICP DAS e modularidade
O custo inicial do módulo é frequentemente compensado por redução em retrabalhos, menos downtime e menor necessidade de manutenção. A disponibilidade de módulos sobressalentes e suporte técnico local (LRI) reduz lead time e riscos de projeto.
Produtos ICP DAS costumam oferecer compatibilidade com diversos protocolos e opções de firmware, o que ajuda na integração com ecossistemas existentes. Modularidade em trilho DIN facilita upgrades e substituições sem modificações significativas no painel.
Considere também aspectos de licenciamento, SLA de fornecimento e opções de treinamento técnico — esses fatores impactam diretamente na eficiência do projeto ao longo do ciclo de vida.
Guia prático de instalação e uso do módulo: passo a passo
Antes de instalar, desligue todas as alimentações e verifique isolamento com megômetro se aplicável. Cheque a integridade física, tensão nominal e tipo de entrada (NPN/PNP). Confirme que a fonte que alimentará o backplane possui margem para o consumo total e proteção contra inversão de polaridade.
Durante a fiação, utilize condutores com seção adequada e mantenha separação entre alimentação e sinais para reduzir acoplamento de ruído. Use ferrules em terminais de bloco e siga boas práticas de roteamento de cabos: pares trançados para sinais longos e blindagem aterrada em uma só extremidade para evitar loops. Instale varistores ou supressores de surto se cabos são externos e sujeitos a transientes.
Para configuração, ajuste debounce e lógica de leitura conforme o comportamento do sensor. Realize testes de isolamento com multímetro e ensaio de continuidade antes de energizar. Após energização, monitore LEDs de status e valide tags no SCADA usando ferramentas de diagnóstico.
Preparação e verificações prévias antes da instalação
Verifique datasheet para ambiente operacional (temperatura, umidade) e montabilidade DIN‑rail. Garanta que o painel atenda a requisitos de ventilação e temperatura. Confirme que não há tensão indesejada nos condutores.
Valide compatibilidade com o PLC/RTU e mapeie sinais: decisão sobre NPN/PNP, níveis lógicos e necessidade de resistores de pull‑up/pull‑down. Selecione fusíveis de proteção e proteções de entrada contra sobrecorrente.
Documente o layout e siga normas locais de aterramento (p.ex. IEEE 142) e práticas de segregação de cabos. Defina procedimentos de rollback e tenha peças sobressalentes à mão.
Ligação elétrica, aterramento e layout de conexões
Conecte entradas digitais conforme polaridade indicada; observe se o módulo espera sinal sourcing (PNP) ou sinking (NPN). Utilize diodos de proteção e resistores limitadores se houver risco de níveis indesejados. Para linhas longas, considere terminadores e supressor de surto.
Aterramento deve ser feito no ponto de terra principal do painel (PE), evitando múltiplos pontos de terra que causem loops. Mantenha caminhos de cabo separados para potência e sinais; em presença de inversores, roteie cabos de potência e sinais em dutos distintos.
Implemente proteções adicionais em ambientes severos: varistores, fusíveis rápidos e filtros LC. Para conformidade com normas EMC, observe recomendações de layout do datasheet (malha de terra, plano de referência).
Configuração de canais, calibração e ajuste de parâmetros
Configure debounce digital para eliminar bouncing mecânico; valores típicos de 5–50 ms dependendo do sensor. Ative diagnóstico de canal quando disponível para detectar circuitos abertos ou curtos. Ajuste níveis de threshold se módulo suportar entrada analógica condicionada.
Realize calibração cruzada com equipamento de medição confiável para confirmar tempos de resposta e precisão. Documente ajustes e salve configurações quando possível, facilitando replicação em outros painéis.
Para integração com PLC/SCADA, mapeie tags com nomes padronizados (p.ex. AREA1_MACHINE1_LIMITE) e descreva unidade, tipo e intervalo de polling.
Teste funcional, validação de sinais e métricas de aceitação
Teste cada canal com simulação de entrada e verifique lógica no SCADA. Meça tempo de resposta end‑to‑end e garanta conformidade com requisitos de controle (p.ex. < 50 ms). Verifique isolamento com ensaios apropriados se aplicável ao projeto.
Monitore alarmes falsos por 24–72 horas em operação normal e ajuste debounce/filtragem conforme necessário. Antecipe condições transientes testando com carga e variação de fonte.
Valide métricas: taxa de erro de leitura <0.1%, latência conforme requisito do ciclo de controle e MTTR esperado para substituição no campo.
Manutenção preventiva e diagnóstico de falhas comuns
Inclua inspeção visual periódica, limpeza de terminais e verificação de torque de parafusos. Monitore logs de eventos e falhas em SCADA para padrões que indiquem degradação. Substitua módulos com diagnósticos repetidos.
Falhas comuns incluem aterramento incorreto, ruído por inversores, entradas sobrecarregadas e conexões soltas. Use multímetro, osciloscópio e analisador de qualidade de energia para root cause analysis.
Mantenha peças de reposição críticas e procedimentos documentados de troca rápida para minimizar downtime.
Integração do módulo com sistemas SCADA e plataformas IIoT
O módulo pode expor entradas digitais via Modbus RTU/TCP, OPC UA ou através de um gateway IIoT que converta I/O local para protocolos cloud. Em arquiteturas de Indústria 4.0, o módulo atua no edge, fornecendo sinais limpos para processamento local e envio de eventos relevantes para analytics na nuvem.
Mapeamento de tags no SCADA requer nomes padronizados, definição de scan rate (polling) e políticas de alarmes. Use polling eficiente (p.ex. 100–1000 ms para sinais discretos não críticos) e eventos para mudanças de estado para reduzir tráfego. Para segurança, segmente rede e use VPNs/Firewall; implemente autenticação e, se possível, TLS para Modbus/TCP ou OPC UA.
Gateways edge podem agregar dados, aplicar lógica local, e empacotar eventos para plataformas IIoT (MQTT, HTTPS). Isso possibilita aplicações de manutenção preditiva, analytics de produção e dashboards remotos.
Protocolos e interfaces suportadas — mapeamento para SCADA (Modbus, OPC, gateways)
Modelos ICP DAS frequentemente suportam Modbus RTU/TCP, DNP3 e interfaces serial; OPC UA pode ser implementado via gateways. Para integração direta, mapeie cada entrada digital para um coil ou discrete input Modbus e configure tipos (bool, enum) no SCADA.
Em arquiteturas modernas, use gateways que ofereçam conversão para MQTT e suporte a JSON para integração com plataformas cloud. Para alta disponibilidade, considere redundância de gateway e replicação de dados.
Testes de integração incluem verificação de latência, perda de pacotes e consistência de tags durante picos de comunicação. Ajuste timeouts e retries conforme necessidade.
Arquitetura de integração: do sensor à nuvem (edge gateway, conversão e segurança)
Uma arquitetura típica: sensor → módulo DI isolado → controlador local/edge → gateway IIoT → nuvem/SCADA. No edge, aplique agregação, compressão e regras de filtragem para reduzir ruído e tráfego de dados.
Implemente segurança em camadas: segmentação de rede, ACLs, criptografia, e gestão de identidade. Monitore logs e aplique updates de firmware controlados para reduzir vetores de ataque.
Planeje latência e SLA para aplicações críticas; para alarmes de segurança, mantenha rotas locais e redundância para não depender exclusivamente da conectividade cloud.
Boas práticas de configuração de tags, polling e segurança cibernética
Padronize nomenclatura de tags (CEI/ISA‑95 alinhado) e documente unidades, escalas e tolerâncias. Use polling escalonado para reduzir impacto em rede e habilite eventos para mudanças de estado importantes.
Adote regras de autenticação forte, atualize firmwares e minimize portas abertas. Para Modbus RTU, mantenha redes isoladas; para Modbus TCP, use VPN/TLS e monitoramento.
Implemente backup de configuração e testes de restauração para garantir recuperação rápida.
Exemplo de configuração passo a passo para um SCADA comum
1) Mapear cada canal do módulo para uma discrete input Modbus no endereço definido; 2) Configurar polling de 200 ms para inputs de máquina e 1 s para inputs de status; 3) Criar alarms baseados em mudanças de estado com timers de 500 ms para evitar flicker; 4) Testar failover e reconexão.
Valide com logs e simulação de falhas (cortes de alimentação, desconexões) para confirmar comportamento do SCADA. Documente procedimento de restauração de comunicação.
Por fim, automatize alertas de integridade (heartbeat) para monitorar a saúde do módulo e detectar problemas proativamente.
Exemplos práticos de uso do módulo em campo
Caso 1: monitoramento de status de máquinas em linha de produção — conexões a chaves de presença e fim de curso, acesso direto ao PLC via Modbus; debounce ajustado para evitar falsas paradas. Resultado: redução de paradas não programadas e menor número de chamadas de manutenção.
Caso 2: supervisão de equipamentos em subestações — entradas isoladas para relés auxiliares e alarmes, com proteção contra surtos; integração com SCADA via gateway redundante. Resultado: maior confiabilidade e proteção contra eventos de sobretensão.
Caso 3: retrofit em máquinas antigas — usamos o módulo como interface entre sensores existentes e um novo RTU, evitando troca do PLC original. Resultado: economia significativa e tempo de retrofit reduzido.
Comparativo técnico: módulo vs módulos similares da ICP DAS e erros comuns
Apresente tabela comparativa ao escolher entre modelos: número de canais, isolamento, tipo de entrada, comunicação e preço. Erros comuns incluem selecionar isolamento insuficiente, ignorar tempo de resposta e incompatibilidade NPN/PNP.
| Tabela Comparativa (exemplo) | Modelo | Canais | Isolamento (VDC) | Interface | Observação |
|---|---|---|---|---|---|
| DI‑3ch | 3 | 2.5 kV | Modbus/TTL | Compacto, DIN | |
| DI‑8ch | 8 | 2.5 kV | Modbus | Maior densidade | |
| DI‑TTL | 4 | 1.5 kV | TTL | Para eletrônicos integrados |
Checklist para evitar erros: confirmar nível lógico, revisar isolamento, checar tempo de resposta, testar em ambiente real com inversores ligados.
Conclusão
O módulo DI de isolamento de 3 canais da ICP DAS é uma solução eficaz e econômica para proteger e condicionar sinais digitais em ambientes industriais, utilities e laboratórios. Seus benefícios incluem isolamento galvânico, imunidade a ruído e fácil integração com SCADA/IIoT, reduzindo custos operacionais e aumentando a disponibilidade do sistema. Para aplicações que exigem essa robustez, a série DI de isolamento de 3 canais da ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/di-de-isolamento-de-3-canais
Se quiser comparar modelos ou ver aplicações práticas, visite nossa seção de aquisição de dados na LRI: https://www.lri.com.br/aquisicao-de-dados/ e explore artigos técnicos no blog da LRI para aprofundamento: https://blog.lri.com.br/como-escolher-modulos-de-io e https://blog.lri.com.br/integracao-scada. Pergunte nos comentários ou solicite um contato técnico — estamos à disposição para avaliar seu projeto e fornecer amostras e cotações.
Incentivo à interação: deixe suas dúvidas nos comentários, descreva seu caso de uso e nossa equipe técnica (ICP DAS / LRI) retornará com recomendações específicas.
