Introdução
O DN-M-831I-CR é um módulo atenuador de tensão e corrente de 1 canal da ICP DAS destinado a aplicações de aquisição de sinais em painéis industriais, subestações e soluções IIoT. Neste artigo técnico você encontrará uma análise detalhada do equipamento, suas especificações, aplicações típicas e recomendações de integração com SCADA/IIoT. Palavras-chave centrais usadas aqui: DN-M-831I-CR, módulo atenuador de tensão e corrente, ICP DAS, aquisição de sinais industriais.
A importância do DN-M-831I-CR está em permitir a leitura segura e precisa de grandezas elétricas em níveis superiores aos admitidos por ADs e PLCs, oferecendo isolamento galvânico e condicionamento de sinal para proteger equipamentos sensíveis. Este texto foi escrito para engenheiros de automação, integradores e compradores técnicos, com foco em decisões de projeto, comissionamento e ROI. Vamos abordar conceitos técnicos (ex.: isolamento, exatidão, MTBF) e referências normativas relevantes (IEC/EN) aplicáveis em ambientes industriais.
Leia com atenção as seções abaixo: cada bloco contém recomendações práticas, tabelas de especificações e exemplos de aplicação. Para aprofundar temas correlatos, veja também artigos técnicos do blog da LRI sobre medição de energia e integração IIoT: https://blog.lri.com.br/medicao-e-monitoramento-de-energia e https://blog.lri.com.br/iiot-e-scada. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao DN-M-831I-CR: O que é o DN-M-831I-CR e por que importa

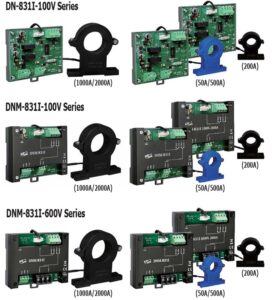

Visão geral do produto DN-M-831I-CR
O DN-M-831I-CR é um módulo DIN-rail de 1 canal que converte e atenua sinais de tensão e corrente para níveis compatíveis com entradas analógicas de AD/PLC/RTU. Sua função primária é prover condicionamento de sinal com proteção e isolamento, facilitando medição e monitoração sem expor sistemas downstream a sobretensões. O hardware inclui bornes para entrada de medição, saída analógica padronizada e bornes para alimentação.
Projetado para ambientes industriais, o DN-M-831I-CR integra elementos de proteção como supressores de transientes, filtragem anti-aliasing e isolamento reforçado. O módulo é compatível com práticas de manutenção industrial: acesso frontal para fiação, LED de status e low-profile para painéis compactos. Essas características tornam o produto útil tanto em projetos brownfield quanto greenfield.
Além do acondicionamento analógico, o módulo facilita a integração com gateways IIoT e registradores de dados, pois entrega sinais estáveis e de baixa impedância. Sua precisão e robustez reduzem erros de medição — critério crítico quando se exige conformidade com normas de faturamento ou segurança operacional.
Conceito fundamental: como funciona um módulo atenuador (tensão e corrente)
O princípio de operação do DN-M-831I-CR baseia-se em uma combinação de divisores de tensão, condicionamento ativo e acoplamento resistivo/transformador para corrente. Para tensão, resistores de precisão formam a base da atenuação; para corrente, o circuito aceita entrada direta por meio de shunt ou por transformador de corrente (CT), convertendo a corrente em tensão proporcional. Em ambos os casos o sinal é filtrado e nivelado para saída padronizada (ex.: 0–10 V ou 4–20 mA).
O isolamento galvânico é implementado para separar o circuito de medição do sistema de aquisição, normalmente por transformadores isoladores ou optoacopladores em topologias de saída. Isso evita loops de terra e protege o equipamento de picos e falhas no sistema primário. Isolamentos típicos são da ordem de 2,5 kV–4 kV AC para ambientes industriais rigorosos.
Do ponto de vista de engenharia de sistemas, o atenuador é um front-end que garante linearidade, baixa deriva térmica e ruído reduzido — atributos cruciais para aplicativos de controle, faturamento de energia e manutenção preditiva. Recomenda-se validar a compatibilidade de ranges e impedâncias com a entrada do AD/PLC antes da instalação.
Principais aplicações e setores atendidos pelo DN-M-831I-CR módulo atenuador de tensão e corrente
Cenários típicos de uso industrial e de automação
O DN-M-831I-CR é amplamente usado em painéis de distribuição para medição de correntes/ tensões de motores, transformadores e feeders, integrando-se a soluções de supervisão e proteção. Exemplos típicos incluem monitoramento de alimentadores em subestações industriais, medição de cargas em painéis de comando de motores e aquisição para análise de energia. Em linhas de produção, o módulo contribui para controle de processos que dependem de medidas elétricas confiáveis.
Em utilities e usinas (energia, água), o módulo serve para medição local e envio de sinais condicionados a RTUs e PLCs que alimentam sistemas SCADA. Isso é fundamental para alarmes de sobrecorrente, balanceamento de fases e detecção precoce de falhas que requerem atuação em tempo real. Em casos de faturamento ou auditoria energética, a precisão e rastreabilidade das leituras tornam-se críticas.
No contexto de OEMs e painéis customizados, o DN-M-831I-CR é uma solução compacta que simplifica a integração elétrica sem exigir placas de condicionamento específicas. Sua presença reduz o tempo de engenharia elétrica e os custos de desenvolvimento para sistemas que precisam fornecer grandezas elétricas para controle ou telemetria.
Benefícios por setor (energia, água, manufatura, óleo e gás)
No setor de energia, o módulo garante leituras confiáveis para gestão de demanda e proteção de ativos, contribuindo para redução de downtime e multas por desequilíbrios de rede. Em estações de tratamento de água, ele ajuda a detectar falhas em bombas e motores por meio de monitoramento contínuo de corrente, otimizando manutenção preditiva.
Na manufatura, ganhos incluem melhor eficiência energética, detecção de picos que degradam motores e integração direta com sistemas MES/SCADA para análise histórica. Em óleo & gás, o isolamento reforçado e a robustez ambiental permitem operação em áreas de risco (com as devidas certificações), reduzindo riscos operacionais e protegendo instrumentos sensíveis.
Setores regulados podem se beneficiar da conformidade parcial com normas de segurança e EMC aplicáveis (ver seção de normas). O benefício final é o aumento do ROI via redução de falhas, menor necessidade de retrabalhos de cabeamento e maior qualidade dos dados para análises avançadas.
Especificações técnicas detalhadas do DN-M-831I-CR (Tabela) módulo atenuador de tensão e corrente
Tabela de especificações principais (faixa de entrada, saída, precisão, isolamento, alimentação, ambiental)
Abaixo uma tabela com especificações técnicas típicas do DN-M-831I-CR. Recomenda-se conferir a folha de dados oficial para valores finais antes da especificação do projeto.
| Parâmetro | Valor típico | Observações |
|---|---|---|
| Faixa de tensão de entrada | 0–300 VAC RMS | Proteção contra picos; entrada diferencial |
| Faixa de corrente de entrada | 0–5 A AC (com shunt/CT) | Entrada direta por shunt ou via CT |
| Saída | 0–10 V / 4–20 mA (selecionável) | Compatível com ADs comuns |
| Exatidão | ±0.5% FS (típico) | Inclui linearidade e offset |
| Resolução | 12–16 bits efetivos | Depende do ADC do sistema receptor |
| Tipo de isolamento | 3000 Vrms | Isolamento galvânico entre entrada/saída/alimentação |
| Alimentação | 24 VDC (10–30 VDC) | Consumo típico: < 1 W |
| Temperatura operacional | -20 a +70 °C | Classe industrial |
| Dimensões | ≈ 110 x 22.5 x 90 mm | Montagem em trilho DIN |
| Peso | ≈ 120 g | para planejamento de painel |
| MTBF | > 100.000 horas | Condições: 25°C, método MIL-HDBK-217F |
Notas técnicas e certificações (EMC, segurança, conformidade)
O DN-M-831I-CR foi projetado para cumprir requisitos industriais de robustez. Recomenda-se verificar suporte a normas como IEC 61000-6-2 (imunidade industrial), IEC 61000-4-2/3/4/5/6/8 (testes de imunidade específicos), e IEC/EN 62368-1 para segurança de equipamento eletrônico. Para aplicações médicas/vida, avaliar IEC 60601-1 conforme aplicável — porém dispositivos industriais normalmente não substituem instrumentos médicos certificados.
Em projeto de painel, considerar filtros RF adicionais e supressão de transientes para conformidade EMC, bem como práticas de aterramento que evitem loops de terra. Recomenda-se também observar limites de temperatura/humidade (IEC 60068) e selecionar cabos de medição com blindagem adequada para reduzir ruído.
Para projetos de faturamento, valide a exatidão e calibragem conforme requisitos locais e normas de metrologia. Para aplicações em áreas classificadas, busque versões com certificação ATEX/IECEx quando pertinente.
Importância, benefícios e diferenciais do DN-M-831I-CR
Benefícios técnicos e operacionais (precisão, isolamento, robustez)
Do ponto de vista técnico, o módulo oferece exatidão de medição, reduzindo erro sistemático em análises de energia e controle. O isolamento galvânico protege equipamentos de aquisição e evita loops de terra, contribuindo para segurança de operação. A robustez das construções DIN-rail e a resistência a interferências eletromagnéticas tornam o equipamento adequado para ambientes industriais pesados.
Operacionalmente, a padronização de sinal (0–10 V / 4–20 mA) simplifica a integração com PLCs e RTUs, diminuindo tempo de comissionamento. A confiabilidade (MTBF elevado) reduz custos de manutenção e substituição. Em sistemas IIoT, fornecer sinais limpos melhora a qualidade dos modelos de análise e detecção de anomalias.
A combinação desses atributos aumenta a disponibilidade do processo, reduz paradas não planejadas e melhora a precisão de tomadas de decisão, impactando diretamente o ROI do projeto.
Diferenciais do DN-M-831I-CR frente ao mercado
Os diferenciais da ICP DAS incluem integração e suporte técnico robusto, compatibilidade com uma gama ampla de sistemas e componentes adicionais (gateways, módulos de I/O). Comparado a soluções genéricas, o DN-M-831I-CR se destaca por oferecer configuração simples, isolamento superior e opções de saída configuráveis, reduzindo a necessidade de hardware complementar.
Outra vantagem é a documentação técnica completa e opções de software/firmware que facilitam diagnóstico remoto e calibragem. Para aplicações críticas, ter um fornecedor com histórico e suporte local (LRI/ICP DAS) é um diferencial operacional importante.
Para aplicações que exigem essa robustez, a série DN-M da ICP DAS é a solução ideal. Confira as especificações e peça uma avaliação: https://www.lri.com.br/dn-m-831i-cr-modulo-atenuador-de-tensao-e-corrente-1-canal-icp-das
Guia prático: como instalar, configurar e usar o DN-M-831I-CR
Pré-requisitos e checklist antes da instalação
Antes de instalar, verifique: (1) compatibilidade de ranges elétricos (tensão/corrente) com o campo; (2) disponibilidade de alimentação 24 VDC limpa; (3) espaço em painel e fiação adequada; (4) ferramentas de isolamento e EPI. Confirme também a necessidade de CTs ou shunts e sua classificação de classe de precisão.
Documentação necessária inclui folha de dados do módulo, diagramas unifilares do painel e plano de aterramento. Execute análise de riscos elétricos e, se necessário, solicite bloqueio de energia durante fiação. Recomenda-se ter um multímetro e um osciloscópio para verificação inicial de sinal.
Checklist mínimo: medição de tensão direta, verificação de continuidade do terra, inspeção de conectores e torque dos bornes conforme especificação do fabricante.
Passo a passo da montagem mecânica e ligação elétrica
1) Fixe o módulo no trilho DIN em local ventilado, evitando proximidade de fontes de calor.
2) Faça a fiação de entrada (tensão/corrente) nos bornes especificados; utilize cabos blindados para entradas de baixa tensão e mantenha separação de condutores de potência.
3) Conecte a alimentação 24 VDC e o terra de proteção; observe polaridade e supressão de ruído se necessário.
Certifique-se de que os CTs estejam corretamente polarizados e com o secundário curto-circuitado apenas durante manuseio de segurança. Use etiquetagem nos cabos para facilitar manutenção e siga o torque recomendado nos terminais.
Configuração de parâmetros, calibração e verificação funcional
Configure o tipo de saída desejada (0–10 V ou 4–20 mA) e ajuste escalas conforme a faixa medida. Para calibração, utilize um calibrador de referência ou multímetro de precisão para comparar leituras. Registre offsets e ganho e aplique correções se o módulo permitir ajuste via trimpot ou software.
Valide linearidade em pelo menos três pontos (baixo, médio, alto) dentro da faixa de operação. Documente os resultados e armazene-os no histórico de comissionamento para auditoria. Recomenda-se recalibração periódica conforme política de qualidade (ex.: anual).
Testes de comissionamento e procedimentos de validação em campo
Realize testes end-to-end: from sensor/CT até SCADA, verificando leitura, alarmes e trending. Teste simulações de sobrecorrente e falhas de fase para validar comportamentos de proteção. Verifique também respostas a transientes e ruído com o osciloscópio.
Implemente checklists de aceitação com critérios de erro máximo admissível (ex.: <1% para medições de controle). Registre logs de comunicação e snapshots de leituras para validação. Em seguida, entregue documentação ao cliente com instruções de operação e manutenção.
Integração com sistemas SCADA/IIoT para DN-M-831I-CR
Protocolos suportados e mapeamento de dados (Modbus, OPC, MQTT)
O DN-M-831I-CR fornece sinais analógicos que normalmente são lidos por entradas ADC de PLC/RTU; a integração com protocolos ocorre no controlador ou gateway upstream. Recomendamos usar gateways Modbus/OPC/MQTT para expor tags do módulo a sistemas SCADA e plataformas IIoT. Mapeie cada saída analógica para um registro Modbus ou tag OPC UA com metadados (unidade, range, calibração).
Defina taxas de amostragem conforme a aplicação: controle rápido (50–200 ms), monitoração/energy (1–60 s). Para envio a nuvem via MQTT, implemente compressão/edge aggregation para reduzir tráfego e garantir latência.
A documentação do mapeamento de dados deve incluir offsets, fatores de escala e limites de alarme para evitar interpretações erradas no SCADA.
Estratégias para integração SCADA: tags, alarmes, historização e trending
Estruture tags com nomenclatura padronizada (site/painel/canal/medida) para facilitar gestão. Configure alarmes por limites absolutos e por taxas de variação para detectar eventos críticos. Para historização, guarde amostras com resolução apropriada (ex.: 1 s para trending detalhado, 1 min para certificado de energia).
Otimize o tamanho do banco de dados: armazene amostras completas em períodos de interesse e dados agregados (médias, máximos) para long-term trending. Use compressão e retenção escalonada para eficiência.
Implemente dashboards com KPIs de energia e saúde do ativo para dar visibilidade operacional e suportar decisões rápidas.
Conectividade IIoT e segurança: gateways, TLS e arquitetura edge
Ao enviar dados para nuvem, utilize gateways que suportem TLS e autenticação mútua, segregando rede operacional (OT) e TI. Use arquitetura edge para pré-processamento (filtragem, agregação, detecção de anomalias) antes do envio para reduzir custos e latência.
Implemente VPNs ou redes privadas gerenciadas e políticas de acesso baseadas em identidade. Garanta que firmware e software estejam atualizados e que logs de segurança sejam monitorados para detectar atividades suspeitas.
Para projetos IIoT, considere soluções que permitam atualização remota segura e monitoramento de integridade do equipamento.
Exemplos práticos de uso e estudos de caso com o DN-M-831I-CR
Exemplo 1: Monitoramento de corrente em painel de distribuição (passo a passo)
Requisitos: monitorar corrente de um feeder até 5 A com alerta de sobrecarga. Passos: instalar CT adequado, conectar secundário ao DN-M-831I-CR, configurar saída 4–20 mA e mapear no PLC como tag. Validar leitura em três pontos e configurar alarme em 90% do nominal.
Resultado esperado: detecção prévia de sobrecarga, acionamento de alarme local e registro de evento no SCADA para análise posterior. Medição confiável reduz false trips e manutenção reativa.
Exemplo 2: Aquisição de energia para faturamento e gerenciamento de demanda
Para medição de energia com fins de gerenciamento, o módulo acondiciona sinais para medidores ou para entrada de unidades de medição central. A precisão e estabilidade permitem uso em relatórios de consumo e análise de demanda, desde que a cadeia de medição seja validada e calibrada conforme norma metrológica local.
Integre leituras com sistema de EMS para otimização de carga e redução de custos de demanda, criando políticas de corte/redistribuição automáticas.
Exemplo 3: Aplicação em manutenção preditiva e detecção de anomalias
Use leituras contínuas de corrente para alimentar algoritmos de detecção de anomalias (picos, harmônicos, desequilíbrios). Alterações persistentes podem indicar desgaste mecânico ou problemas elétricos. A qualidade do sinal do DN-M-831I-CR melhora a sensibilidade desses modelos, permitindo agendamento de manutenção antes da falha.
Combine com análise de tendência e correlacione com outros sensores (vibração, temperatura) para aumentar a confiabilidade da predição.
Comparações técnicas com produtos similares da ICP DAS e erros comuns na aplicação
Comparativo direto: DN-M-831I-CR vs módulos ICP DAS similares (capacidades e trade-offs)
Comparado a módulos multicanais, o DN-M-831I-CR oferece maior isolamento e flexibilidade por canal, ideal quando cada canal demanda isolação reforçada. Módulos multi-canal podem ser mais econômicos por ponto, mas apresentam possíveis interferências entre canais e limites maiores de isolamento.
Escolha do produto depende de critérios: número de canais, precisão requerida, necessidade de isolamento entre canais, espaço em painel e custo por ponto. Para aplicações críticas, priorize isolamento e certificações.
Erros comuns na instalação e operação — causas e soluções práticas
Erros típicos: inversão de polaridade no CT, secundário do CT aberto durante operação (perigoso), cabo sem blindagem em áreas com EMI, e configuração de range incorreto. Soluções: seguir checklist, treinar equipe, usar CTs com classe adequada e proteger circuitos com supressores.
Nunca deixe o secundário do CT aberto; sempre curto-circuite durante desconexão. Use práticas de aterramento e segregação de cabos de potência e sinal.
Limitações técnicas e quando considerar alternativas ou complementos
Limitações podem incluir faixa máxima de corrente/tensão e ausência de comunicações digitais diretas — nesses casos, use gateways com entrada analógica ou módulos com ADCs de maior resolução. Para medição de faturamento de alta precisão, considere medidores certificados.
Se precisar de análise de harmônicos embutida, opte por analisadores de energia dedicados. Combine o DN-M-831I-CR com complementos conforme necessidade.
Conclusão, resumo estratégico e chamada para ação: solicite cotação do DN-M-831I-CR
Perspectiva futura: tendências de aplicação e oportunidades de evolução do DN-M-831I-CR
A convergência IIoT tende a exigir mais pontos de medição confiáveis distribuídos na borda (edge). Módulos como o DN-M-831I-CR ganham relevância ao oferecer condicionamento robusto e sinais preparados para digitalização. Futuras versões podem integrar ADCs embarcados e comunicação nativa (Ethernet/MQTT) para reduzir camadas entre sensor e nuvem.
A digitalização e modelos preditivos farão com que a qualidade do front-end (atenuador/isolador) seja fator determinante para insights acionáveis.
Próximos passos práticos: especificação, testes piloto e contato técnico/comercial
Recomenda-se: 1) especificar range e ambiente no RFQ; 2) solicitar amostra para prova de conceito em bancada; 3) realizar pilotos em campo com integração SCADA. Para obter cotações e ficha técnica oficial, consulte a página do produto e solicite suporte técnico especializado.
Para aplicações que exigem essa robustez, a série DN-M da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico: https://www.lri.com.br/dn-m-831i-cr-modulo-atenuador-de-tensao-e-corrente-1-canal-icp-das. Veja também nosso catálogo e artigos relacionados no blog: https://www.lri.com.br/produtos/icp-das/dn-m-831i-cr
Perguntas, observações e experiências de campo são bem-vindas — comente abaixo para que possamos ajudar com detalhes de aplicação e integração.
