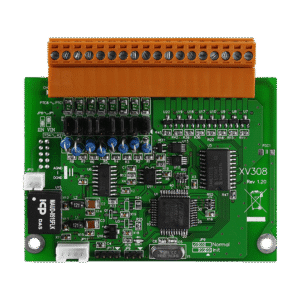

Introdução ao Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais) — O que é, para que serve e visão geral do produto
A Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais) é um módulo de aquisição de dados modular projetado para integração em racks e sistemas de E/S distribuídas. Neste artigo abordamos o produto, suas especificações, aplicações em automação industrial, IIoT e utilities, e como ele se conecta a SCADA/PLCs via protocolos industriais. A palavra-chave principal "placa expansão ICP DAS 8 entradas analógicas 8 digitais" será usada ao longo do texto para facilitar a busca técnica.
Tecnicamente, trata‑se de um módulo que agrega 8 canais analógicos e 8 canais digitais com isolamento galvânico entre entradas e referência, filtros configuráveis e suporte a sinais comuns (0–10 V, ±10 V, 4–20 mA e entradas digitais TTL/DI). Imagine-o como um painel de terminais inteligente que converte sinais físicos em dados prontos para controle e registro, reduzindo cabeamento e simplificando arquitetura. Para aplicações críticas, a conformidade com normas como IEC/EN 62368-1 (segurança elétrica de equipamentos eletrônicos) é relevante, além de práticas que seguem diretrizes de compatibilidade eletromagnética e proteção.
Em resumo, este módulo é destinado a integradores e engenheiros que precisam de aquisição de dados confiável, com baixo MTTR e bom MTBF, facilidade de integração em redes Modbus/OPC e compatibilidade com plataformas IIoT. A seguir detalharemos definição técnica, especificações, guias de instalação e exemplos práticos para auxiliar na decisão de compra e implementação.
Definição técnica do Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais)
A placa é um módulo eletrônico que reúne condicionamento de sinal, conversão A/D, isolamento e circuitos de entrada digital. Cada canal analógico possui condicionamento com jumper/configuração de faixa, amplificação e conversor de alta resolução. As entradas digitais aceitam estados secos e sinais de +24 V típicos da automação. Os blocos de isolamento evitam loops de terra e protegem o sistema contra sobretensões em painéis.
O princípio de operação baseia-se em amostragem periódica dos canais analógicos, com filtros anti‑aliasing e conversores ADC SAR ou sigma‑delta para garantir linearidade e resolução. Para sinais de corrente (4–20 mA) é usual um resistor shunt de precisão e para termopares/RTDs circuito de excitação e linearização. Além disso, o firmware geralmente oferece escalonamento, calibração por software e diagnóstico de falhas.
Do ponto de vista elétrico, é imprescindível verificar especificações de isolamento (por exemplo 1500 Vrms entre entrada/terra), imunidade a transientes e requisitos de alimentação com PFC (Power Factor Correction) quando alimentações externas são necessárias em painéis de maior porte. Indicadores LED e registros de diagnóstico ajudam no OEE (Overall Equipment Efficiency) e manutenção preventiva.
Resumo rápido das capacidades principais
- 8 entradas analógicas configuráveis para tensões e correntes, com resolução alta (geralmente 12–24 bits) e taxa de amostragem por canal configurável.
- 8 entradas digitais com debounce configurável, suportando sinais TTL e 24 V, com detecção de falha de linha.
- Isolamento galvânico entre entradas e barramento, reduzindo ruído e riscos de loops de terra.
- Protocolos típicos: Modbus RTU/TCP, OPC UA, e integração com gateways IIoT para MQTT/REST.
- Montagem em trilho DIN, baixa pegada física e compatibilidade com módulos ICP DAS para escala modular.
H2: Principais aplicações e setores atendidos pelo Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais)
A placa é aplicada em sistemas de controle distribuído, aquisição de sinais de campo e medições analógicas em processos industriais. Em linhas de produção, ela captura sinais para controle PID, monitoramento de vibração (via sensores analógicos), e status de válvulas/interruptores digitais, permitindo ações em tempo real no PLC ou em software SCADA. A modularidade facilita upgrades sem reengenharia de painéis.
Em utilities e subestações, a placa é adequada para monitorar tensões e correntes secundárias, estados de disjuntores e entradas de relés. Com filtros e isolamento corretos, pode ser usada em medições de baixa energia para proteção e telemetria, complementando RTUs e IEDs existentes. Aplicações exigentes devem observar normas de segurança e compatibilidade eletromagnética do equipamento.
Setores como água & saneamento, Oil & Gas e infraestrutura crítica usam o módulo para telemetria em estações remotas, detecção de alarmes digitais e leitura de sensores analógicos (nível, pressão, condutividade). Em P&D e laboratórios, a placa facilita ensaios automatizados, coleta sincronizada e exportação de dados para análise estatística.
Automação industrial e controle de processos
No controle de processos, os canais analógicos alimentam laços de controle PID em PLCs ou controladores distribuídos. A precisão e estabilidade do ADC determinam a qualidade do controle. Por exemplo, em malhas de temperatura, resolução e ruído de fundo impactam diretamente na variação do atuador — logo, há ganho operacional com módulos de alta resolução e baixa deriva térmica.
A integração com SCADA permite criar dashboards e alarmes que usam tanto sinais analógicos quanto digitais. A redução de cabeamento com módulos de E/S locais melhora o custo total de propriedade (TCO) e facilita a manutenção. Além disso, a facilidade de substituição por módulos idênticos reduz MTTR durante manutenção.
Para aplicações críticas, recomenda‑se validação periódica e verificação de linearidade, além de usar cabos blindados e práticas de aterramento para minimizar EMI. Isso é especialmente importante quando múltiplos canais analógicos convivem com sinais digitais rápidos no mesmo painel.
Energia, utilidades e subestação
Em subestações e painéis elétricos, a placa pode ler sinais proporcionais de transformadores de corrente e tensão via circuitos de condicionamento. Ferramentas de cálculo podem derivar potência aparente, ativa e fator de potência (PFC) a partir de amostras analógicas quando combinada com medição de fase. Atenção ao isolamento e escala de entrada para evitar saturação.
Em painéis de geração distribuída, o módulo permite monitoramento de geradores, inversores e sistemas de armazenamento. Os dados coletados ajudam em algoritmos preditivos para manutenção e otimização de carga. Para grades críticas, é recomendável complementar a placa com relés de proteção e dispositivos conforme normas de segurança aplicáveis.
Estabelecimentos que demandam compliance devem registrar as condições de operação e calibrar periodicamente os canais analógicos, registrando evidências para auditorias e conformidade com normas setoriais.
H2: Especificações técnicas detalhadas do Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais) (placa expansão ICP DAS 8 entradas analógicas 8 digitais)
Abaixo uma tabela resumida com os principais parâmetros técnicos para decisão de compra. Valores indicativos típicos de módulos ICP DAS; consulte o datasheet do modelo específico para confirmação.
| Item | Valor | Unidade | Observações |
|---|---|---|---|
| Modelo | Ex: I-8A8D | – | Verificar código do fabricante |
| Nº de entradas analógicas | 8 | canais | Configuráveis (V/mA) |
| Nº de entradas digitais | 8 | canais | TTL/24 V com debounce |
| Faixa analógica | 0–10 V; ±10 V; 4–20 mA | V / mA | Selecionável por jumper/software |
| Resolução | 12–24 | bits | Depende do modelo (ex.: 16 bits comum) |
| Taxa de amostragem | até 10 kS/s agregado | S/s | Por módulo; taxa por canal variável |
| Isolamento (entrada/terra) | 1500 | Vrms | Galvânico típico |
| Precisão | ±0.1–±0.5 | %FS | Ver datasheet para valores exatos |
| Temperatura de operação | -20 a 70 | °C | Para uso industrial |
| Alimentação | 10–30 | VDC | Tipicamente 24 VDC |
| Consumo | 1–3 | W | Depende do módulo |
| Comunicações/protocolos | Modbus RTU/TCP, OPC UA, MQTT* | – | *via gateway; drivers disponíveis |
| Dimensões | 17.5 x 100 x 110 | mm | Trilho DIN padrão |
| Certificações | CE, RoHS | – | Conformidade eletromagnética/segurança |
Detalhes elétricos e de sinal
As entradas analógicas suportam sinais de tensão e corrente; sinais de corrente exigem resistor shunt de precisão com isolamento. Para termopares e RTDs, é necessário módulo com entradas dedicadas ou condicionamento externo. A impedância de entrada e o ruído em modo comum são críticos: recomenda‑se impedância >100 kΩ para sinais de tensão.
Condicionamento inclui filtros anti‑aliasing e proteção contra sobretensão (TVS ou fusíveis). A linearização e calibração por software compensam erros sistemáticos; registro de drift térmico e MTBF do equipamento ajudam no planejamento de manutenção. Conceitos como PFC não se aplicam diretamente ao módulo, mas à fonte de alimentação do painel que deve atender requisitos de harmônicos e eficiência.
Verifique as tensões de modo comum permitidas e use isoladores adicionais em ambientes com alto potencial diferencial. Boas práticas de cabeamento (cabos shield, separação de fios de potência e sinais) reduzem ruído e aumentam confiabilidade.
Condições ambientais e mecânicas
Os módulos são projetados para ambiente industrial: faixa típica de operação de -20 a 70 °C, umidade relativa até 90% sem condensação e montagem em trilho DIN 35 mm. Em aplicações externas, use gabinetes com IP65/IP67 conforme necessário. A vibração e choque devem obedecer às especificações do fabricante e normas aplicáveis.
Para operação em ambientes corrosivos ou com poeira, considere invólucros e tratamentos conformes às normas. A disposição térmica em painéis deve assegurar dissipação adequada para evitar derating do conversor A/D. Documente a temperatura de operação e planeje ventilação se necessário.
Certificações como CE e RoHS asseguram conformidade, enquanto requisitos médicos (p.ex. IEC 60601‑1) podem não ser aplicáveis; verifique aplicação e exigências regulatórias específicas.
Protocolos, drivers e compatibilidade placa expansão ICP DAS 8 entradas analógicas 8 digitais
Os módulos ICP DAS costumam suportar Modbus RTU/TCP nativamente e ter drivers/SDK para integração com sistemas SCADA (Wonderware, Ignition, Siemens, etc.). Para IIoT, gateways permitem exportar via MQTT, OPC UA ou APIs RESTful. Drivers em C#, VB, Python e exemplos de código agilizam integração.
Verifique se o modelo possui servidor interno ou depende de um concentrador. Em ambientes com requisitos de cibersegurança, prefira comunicação sobre Ethernet com VLAN, firewall e autenticação. Atualização de firmware e logs de integridade são importantes para compliance.
A ICP DAS fornece ecossistema de módulos compatíveis, o que facilita expansão (mais E/S ou comunicações). Confirme disponibilidade de bibliotecas e certificações de interoperabilidade para seu SCADA/ERP.
H2: Importância, benefícios e diferenciais competitivos do produto
A adoção desta placa reduz falhas operacionais e melhora a qualidade do dado. O isolamento galvânico e a boa imunidade a ruído aumentam a disponibilidade e reduzem falsos alarmes. A precisão e estabilidade reduzem o retrabalho em controle de processo, impactando diretamente o OEE.
No custo total de propriedade, a modularidade reduz cabeamento e tempo de engenharia. Atualizações por firmware e suporte a padrões abertos diminuem riscos de vendor lock‑in. Economia também vem da facilidade de manutenção e substituição rápida dos módulos.
Diferenciais da ICP DAS incluem suporte técnico local, opções de customização de firmware e compatibilidade com uma ampla linha de módulos. A empresa oferece documentação robusta, exemplos de integração e ecossistema de hardware para escalabilidade.
Benefícios operacionais (confiabilidade, precisão, isolamento)
O isolamento evita loops de terra e protege entradas contra transientes; isso aumenta o MTBF do sistema. A precisão do ADC e o condicionamento adequado resultam em menor ruído e leituras repetíveis, importantes em controle PID e medições traceáveis.
A robustez mecânica e térmica reduz falhas em ambientes industriais, enquanto o suporte a diagnósticos facilita manutenção preditiva. Implementações com prática de aterramento e proteção garantem alta disponibilidade.
Para sistemas críticos, combine estes módulos com rotinas de verificação automática e logs de saúde para reduzir MTTR e melhorar SLAs operacionais.
Benefícios econômicos (Custo total de propriedade)
A redução de cabeamento, tempo de engenharia e facilidade de expansão resultam em ROI rápido. Módulos padronizados simplificam estoque e reduzem custos de manutenção. A possibilidade de reconfiguração por software evita trocas físicas frequentes.
Manutenção preventiva baseada em dados coletados com estes módulos permite adiar intervenções disruptivas, economizando recursos. Além disso, integração com IIoT oferece insights para otimização de processos e redução de energia.
Ao comparar TCO, considere vida útil, MTBF, suporte e facilidade de atualização como parâmetros econômicos relevantes.
Diferenciais da ICP DAS (suporte, customização e ecossistema)
ICP DAS oferece suporte técnico, documentação detalhada, bibliotecas e firmware atualizável. A compatibilidade com outros módulos ICP DAS permite projetos modulares e escaláveis sem mudanças significativas no design.
Serviços de customização e integração com protocolos industriais são diferenciais para integradores que exigem adaptações específicas. O ecossistema facilita homologações e testes com diferentes plataformas SCADA/IIoT.
H2: Guia prático de instalação e uso do Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais) — Como montar, configurar e validar
Antes da instalação, verifique ferramentas, proteções e checklist: multímetro, torque‑driver, cabos blindados, ferrite beads, e EPI. Confirme versão de firmware e leia o datasheet para limites de tensão e temperatura. Planeje aterramento em estrela e identifique fontes de ruído.
A montagem física em trilho DIN deve garantir ventilação e espaço para cabos. Siga polaridades, observe jumpers de faixa e certifique os bornes de sinal com torque conforme especificado. Para sinais 4–20 mA, use terminação correta e loop de alimentação isolado se necessário.
Após instalação, configure via software/serviço web: ranges, filtros, debounce, endereçamento Modbus e credenciais. Realize calibração com sinais de referência e execute testes funcionais descritos a seguir.
Pré-requisitos antes da instalação
- Ferramentas: alicates, multímetro, torque driver, scanner de rede.
- Materiais: cabos blindados, conectors, fusíveis, fontes 24 VDC com PFC.
- Procedimentos: plano de aterramento, isolamento, e checklist de segurança.
Verifique certificados de proteção, e se o ambiente requer gabinete IP65, providencie vedação e ventilação adequada.
Passo a passo de instalação física (montagem e cabeamento)
- Fixe o módulo no trilho DIN e conecte alimentação com fusíveis.
- Realize aterramento em estrela e conecte shields dos cabos no ponto de aterramento.
- Configure jumpers de faixa e conecte sinais analógicos e digitais seguindo polaridade.
Após energizar, confirme LEDs de status e comunicação com um scanner Modbus/PLC.
Configuração de firmware e parâmetros iniciais
Acesse via porta serial ou Ethernet, atualize firmware para versão estável e configure parâmetros: escalonamento, filtros, endereçamento Modbus e tempos de amostragem. Salve backup da configuração e documente versões.
Validação e testes funcionais
- Teste de loop 4–20 mA com fonte calibrada.
- Verifique leitura de 0–10 V com multímetro e comparar com leitura do sistema.
- Teste de entradas digitais com sinais secos e 24 V, observando debounce.
Registre resultados e compare com especificações de precisão.
H2: Integração com sistemas SCADA e Plataformas IIoT — protocolos, exemplo de conexão e placa expansão ICP DAS 8 entradas analógicas 8 digitais
A arquitetura típica coloca módulos perto da instrumentação e usa Ethernet/serial para enviar dados ao SCADA ou gateway IIoT. Use VLANs para segmentar tráfego operacional e APL (application layer) seguro com OPC UA ou MQTT por TLS para IIoT. Gateways convertem Modbus RTU para TCP/OPC UA quando necessário.
Para configurar Modbus: defina ID do escravo, baudrate (RTU) ou IP/endereço (TCP), mapeie registradores de entrada/holding com offsets corretos e aplique scaling (ex.: 0–32767 → 0–10 V). Exemplos de tags: AI1_Volt, AI1_Raw, DI1_Status. Em OPC UA, expor nodes com metadados e timestamps aumenta interoperabilidade.
Segurança: use firewalls, autenticação forte, atualização segura de firmware com assinatura e segregação de rede. Monitore integridade com logs e alertas.
Arquitetura recomendada para integração SCADA/IIoT
- Camada de campo: sensores → módulos ICP DAS.
- Camada de concentração: RTU / gateway (Modbus→OPC UA/MQTT).
- Camada de supervisão: SCADA/Historian/Plataforma IIoT.
Adicione redundância de rede e políticas de QoS para dados críticos.
Configurando Modbus/OPC/Restful para leitura e escrita
Configure endereçamento Modbus, mapeie registradores e defina polling times. Exemplos de parâmetros: Slave ID 1, Baudrate 115200, Paridade None. Em OPC UA, crie namespaces e expose nodes com timestamps.
Segurança, segmentação de rede e melhores práticas IIoT
Implemente VLANs, ACLs, firewalls, e use VPNs para acessos remotos. Gerencie chaves e credenciais via sistemas de gestão. Audite logs e aplique políticas de patch.
H2: Exemplos práticos de uso e estudos de caso com Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais)
Caso 1 — Monitoramento de bomba: configure AI para pressão e corrente, DI para status de motor; lógica de alarme no SCADA para falta de fluxo. Parâmetros coletados permitem diagnóstico de cavitação e manutenção preditiva.
Caso 2 — Medição de energia simplificada: use entradas analógicas para sinais proporcionais de medidores de energia e calcule potência aparente e fator de potência no nível do SCADA; aplique filtro digital para reduzir ruído antes do cálculo.
Caso 3 — P&D: sincronize amostras, grave CSV ou envie a um SQL Server para análise; use time stamps precisos para correlação entre variáveis em ensaios.
H2: Comparação técnica: Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais) vs outros módulos ICP DAS e erros comuns a evitar
Tabela comparativa (exemplo):
| modelo | I/O | Isolamento | Precisão | Protocolo |
|---|---|---|---|---|
| I-8A8D (ex) | 8AI/8DI | 1500 Vrms | ±0.2% | Modbus |
| I-16AI | 16AI | 1500 Vrms | ±0.1% | Modbus/OPC |
| I-8AI-relay | 8AI+8DO | 1000 Vrms | ±0.5% | Modbus |
Erros comuns: mau aterramento, faixa selecionada incorreta, cabeamento sem blindagem, e falta de filtragem. Corrija com verificação de jumpers, uso de cabos blindados e isolamento adicional.
Dicas avançadas: ajuste de oversampling, aplicação de filtros IIR/MA, e calibração periódica com fontes traceáveis para melhorar precisão e estabilidade.
Conclusão técnica e chamada para ação — Entre em contato / Solicite cotação
Resumo executivo: 1) Modularidade e isolamento, 2) Suporte a sinais industriais, 3) Integração com Modbus/OPC IIoT, 4) Redução de TCO, 5) Suporte e ecossistema ICP DAS. Para aplicações que exigem essa robustez, a série Placa de expansão ICP DAS (8 entradas analógicas + 8 digitais) da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-8-entradas-analogica-8-digital-universal.
Solicite também análise de arquitetura e suporte de integração em: https://www.lri.com.br/aquisicao-de-dados/ . Pergunte nos comentários sobre seu caso específico ou peça um exemplo de mapeamento de tags Modbus/OPC para seu SCADA.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
H2: Perspectivas futuras e roadmap de aplicações estratégicas (Final)
Tendências em IIoT indicam maior convergência de E/S distribuídas com edge computing e análise local. Módulos como este se beneficiarão de processamento embarcado, compressão de dados e suporte nativo a protocolos seguros como OPC UA e MQTT/5 com QoS. A interoperabilidade com plataformas de analytics permitirá manutenção preditiva avançada.
Áreas com alto potencial: smart grids, preditiva em ativos rotativos e cidades inteligentes, onde pontos de medição distribuídos e dados em tempo real fazem diferença estratégica. A placa pode ser elemento central em gateways de sensores distribuídos.
Recomendações estratégicas: comece com pilotos em áreas controladas, defina KPIs (ex.: redução de alarmes falsos, economia de energia) e escale com blocos padronizados. Planeje atualização de firmware e políticas de segurança desde o início.
Incentivo à interação: comente abaixo com sua aplicação e desafios; responderemos com sugestões práticas. Perguntas técnicas específicas sobre configuração Modbus/OPC também são bem‑vindas.
