Display Led Industrial Ikan-216 2 Linhas Modbus Rohs

Introdução — O que é IKAN-216 (Display LED industrial 2 linhas, Modbus, RoHS)?

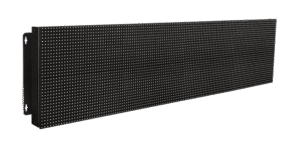

O IKAN-216 é um display LED industrial de painel, projetado para exibir informações alfanuméricas em duas linhas (configuração típica 16/8 caracteres) com comunicação Modbus RTU sobre RS-485 e conformidade RoHS. Sua arquitetura combina um módulo de LED de alto brilho, eletrônica de controle com protocolo embarcado e um protocolo serial robusto para integração com PLCs, SCADA e gateways IIoT. Esse conceito de operação permite que controllers enviem comandos Modbus para atualizar textos, contadores e alarmes em tempo real, mantendo baixo custo e alta disponibilidade operacional.
Como dispositivo para ambientes industriais, o IKAN-216 é pensado para ser facilmente montado em painéis (cut-out padrão), com alimentação DC típica (24 Vdc) e circuito elétrico protegido contra interferências eletromagnéticas, seguindo boas práticas relacionadas a compatibilidade eletromagnética (EMC) e segurança funcional. O equipamento atende exigências comuns de conformidade como documentação RoHS e recomendações de segurança segundo IEC/EN 62368-1 para equipamentos eletrônicos, além de diretrizes de segurança elétrica aplicáveis em instalações industriais. Para projetos críticos é importante considerar MTBF, proteção contra surtos e o ambiente de operação especificado pelo fabricante.
Nesta página técnica abordaremos especificações, conectividade, guia de instalação, integração com SCADA/IIoT e comparativos com outros displays ICP DAS. A linguagem será técnica e pragmática, direcionada a engenheiros de automação, integradores e compradores técnicos que precisam tomar decisões baseadas em dados (MTBF, consumo, tolerâncias térmicas, comunicação Modbus). Para aplicações que exigem essa robustez, a série IKAN-216 da ICP Das é a solução ideal. Confira as especificações detalhadas no produto.

Principais aplicações e setores atendidos para IKAN-216 (display LED industrial, Modbus)

O IKAN-216 é ideal para fábricas de manufatura, painéis de chão de fábrica, linhas de produção e áreas de logística onde se exige visibilidade imediata de KPIs (OEE, contadores, status de máquina). Sua leitura de alto contraste torna-o adequado para áreas de produção ruidosas e ambientes com iluminação variável. Em utilities e plantas de energia, o display serve como indicador local de estados de equipamento, tempos de ciclo e alarmes críticos.
Na automação predial o IKAN-216 pode ser usado em salas técnicas e painéis de controle para exibir prioridades, inserções de ordens de trabalho ou status de sistemas HVAC integrados via protocolo Modbus. Em sistemas IIoT e Indústria 4.0, o display funciona como uma camada de saída local para painéis operacionais, mostrando dados agregados enviados por gateways ou PLCs. A facilidade de integração via Modbus RTU facilita conectar o display a arquiteturas existentes sem grandes mudanças na infraestrutura.
Integradores de sistemas e OEMs apreciam o IKAN-216 por sua simplicidade de integração, baixo custo de instalação e conformidade com normas industriais. Aplicações típicas incluem: indicadores de produção por linha, painéis de fila em centros de distribuição, indicadores de segurança em linhas automatizadas e displays de status para salas de controle. Se precisar de robustez e integração rápida, veja a ficha técnica completa no produto.

Especificações técnicas do IKAN-216 (tabela recomendada)

Abaixo um resumo técnico essencial para seleção rápida do componente: dimensões, tipo de LED, número de caracteres, alimentação, consumo e temperaturas de operação. Esta tabela é ideal para inclusão direta em especificações de projeto e listas de materiais (BOM).

• Recomenda-se validar dimensões de corte e profundidade antes da produção do painel.
• Verifique sempre a versão do firmware para garantir compatibilidade com mapeamento Modbus específico.

Tabela sugerida de especificações técnicas

Para facilitar publicação em catálogos técnicos, a tabela deve ter as colunas: Parâmetro / Valor / Observações. Colunas recomendadas:

• Parâmetro: nome claro e padronizado (p.ex. "Temperatura de operação").
• Valor: número com unidade e tolerância (p.ex. "-20 a +60 °C").
• Observações: limitações, recomendações de instalação e referência normativa.
  Uma tabela bem organizada reduz erros de compra e facilita a comparação com requisitos de projeto. Inclua links de referência a normas aplicáveis (IEC/EN 62368-1) e notas sobre conformidade RoHS.
  Ao preparar documentação para aprovação técnica, adicione seções para compatibilidade eletromagnética (EMC), garantias, e procedimentos para testes de conformidade no comissionamento. Recomenda-se anexar o diagrama de pinagem RS-485 e instruções para terminação na mesma folha técnica.

Conectividade e protocolos (detalhes técnicos)

O IKAN-216 utiliza RS-485 diferencial para comunicação Modbus RTU. A camada física RS-485 oferece imunidade a ruído e permite topologias multidrop com até 32 transceptores por barramento (ou mais com repetidores). Use pares trançados e blindagem quando a distância for significativa (>30 m) para reduzir erros de comunicação.
Parâmetros Modbus típicos suportados incluem baudrate configuráveis (9600, 19200, 38400, 57600, 115200), paridade (None/Even/Odd) e stop bits (1 ou 2). Mapear registradores deve seguir a documentação do fabricante: endereçamento do display, comandos para escrita de strings, atualização de contadores e comandos de reset. É fundamental documentar offsets e endereços no projeto SCADA.
Orientações práticas: inclua resistor de terminação de 120 Ω nas extremidades do barramento RS-485, implemente resistores de fail-safe ou biasing para evitar estados flutuantes, e assegure fio RS-485 com impedância 120 Ω. Monitore comunicação por ferramentas de diagnóstico (sniffers Modbus) e inclua watchdogs no PLC para detectar perda de comunicação.

Importância, benefícios e diferenciais do IKAN-216

O IKAN-216 agrega valor por legibilidade e robustez: LED de alto brilho garante leitura em ambientes industriais iluminados, reduzindo erros operacionais. A construção para painel e a compatibilidade com normas asseguram integração sem adaptações onerosas no painel elétrico. A conformidade RoHS facilita aprovação em projetos com restrições ambientais e de descarte.
A comunicação via Modbus RTU é um grande diferencial para projetos IIoT e SCADA, pois permite integração direta com PLCs, gateways e sistemas de supervisão sem necessidade de drivers proprietários. A escalabilidade do RS-485 facilita a expansão de displays em linhas de produção, evitando retrabalho em cabeamento. Além disso, a vida útil do LED e o MTBF estimado tornam o custo total de propriedade (TCO) competitivo frente a alternativas de menor robustez.
Frente a displays genéricos, o IKAN-216 se diferencia pela documentação técnica (mapa de registradores Modbus, diagrama de instalação), suporte para parâmetros industriais (paridade, baudrate) e opções de montagem. Para aplicações que exigem essa robustez, a série IKAN-216 da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico para adequação ao seu projeto.

Guia prático de instalação e uso do IKAN-216

Antes de instalar, confirme compatibilidade elétrica e ambiente: tensão de alimentação, faixa de temperatura e grau de proteção do painel. Verifique também a versão de firmware do equipamento e baixe o manual técnico do fabricante com o mapeamento Modbus. Tenha à mão ferramentas isoladas, multímetro e cabo RS-485 trançado e blindado.
Para a montagem mecânica, siga o corte padrão do painel indicado no manual, respeitando profundidade para dissipação térmica e espaço para fiação. Evite posicionar o display atrás de superfícies que criem reflexão ou obstruam leitura. Caso o ambiente exija proteção adicional, instale o display dentro de uma caixa com vedação IP adequada.
Na ligação elétrica, use aterramento único (star grounding) quando possível para evitar loops de terra que interfiram na RS-485. Proteja a alimentação com fusível adequado e use supressão contra surtos em instalações com alta ocorrência de comutação. Teste comunicação Modbus antes da montagem final para facilitar correções.

Preparação e checklist antes da instalação

Verifique: tensão de entrada correta (24 Vdc), integridade do display, e documentação do mapeamento Modbus. Confirme também a necessidade de resistores de terminação RS-485 para o trecho de cabo. Prepare backups de firmware e instruções de rollback em caso de atualização.
Confirme ferramentas e materiais: cabos trançados blindados, terminais crimpados, conectores compatíveis e multímetro para testes de polaridade e continuidade. Garanta também que o painel onde o display será instalado permita ventilação para evitar superaquecimento do módulo LED.
Documente todas as configurações iniciais (slave ID, baudrate, paridade) em planilha do projeto e no manual do painel. Isso evita retrabalho e facilita homologação com equipes de manutenção e automação.

Montagem mecânica e fixação

Coloque o display em posição com boa visibilidade para operadores e distância de leitura adequada ao tamanho dos caracteres. Recomenda-se testar a leitura a diferentes distâncias e ângulos antes da fixação final. Respeite espaçamento entre dispositivos para dissipação térmica.
Use os parafusos e suportes fornecidos e certifique-se de que o corte do painel esteja conforme o template do fabricante. Se utilizar selantes para proteção adicional, escolha materiais compatíveis com materiais plásticos e que não gerem corrosão.
Se necessário, instale filtros ou defletores para evitar acúmulo de poeira no visor. Em ambientes agressivos, prefira invólucros IP mais altos e realize testes de ciclo térmico para validar a operação.

Ligação elétrica e fiação RS-485

Conecte alimentação 24 Vdc respeitando polaridade e proteção contra inversão. Use condutores adequados à corrente do display e mantenha o cabo de alimentação separado do cabo RS-485 para reduzir interferência. Instale fusível na linha de alimentação.
Na RS-485 conecte os pares A/B (ou +/–) conforme a pinagem, mantendo consistência ao longo do barramento. Inclua terminadores de 120 Ω nas extremidades e resistores de polarização se necessário para evitar níveis indefinidos em idle. Evite conexões em estrela no barramento RS-485; opte por topologia linear.
Use bornes crimps e aperte conforme torque recomendado. Verifique continuidade e ausência de curt circuitos antes de energizar o sistema.

Configuração Modbus: endereçamento e parâmetros

Defina um slave ID único para cada IKAN-216 no segmento Modbus, registrando em documentação do projeto. Configure baudrate e paridade de acordo com o padrão do sistema mestre (p.ex. 19200,N,1). Evite duplicidade de IDs para prevenir colisões de frames.
Mapeie registradores para funções desejadas: escrita de string/texto, atualização de contador e comandos de limpeza/reset. Teste cada função com ferramentas de diagnóstico Modbus (Modbus Poll, QModMaster) para validar offsets e conversões de dados (ASCII/BCD). Considere implementar watchdogs no master para detectar perda de comunicações.
Inclua tempos de timeout e retry tolerantes a ruído; em aplicações críticas defina limites de retry e alarmes locais quando comunicação for perdida.

Testes iniciais, calibração de brilho e checklist de comissionamento

Realize teste de alimentação sem comunicação, em seguida ative comunicação Modbus e envie comandos de exibição simples. Verifique leitura de todos os caracteres e uniformidade de brilho. Ajuste brilho para reduzir consumo e aumentar vida útil do LED conforme ambiente.
Cheque sincronismo de dados e latência na atualização de telas sob carga de barramento. Teste casos de erro: perda de comunicação, envio de strings longas e entradas inválidas, confirmando que o display não entra em estado indesejado. Documente resultados no FAT (Factory Acceptance Test).
Finalize com verificação de aterramento, sinais de EMI e condições térmicas após 24–72 horas de operação. Em projetos críticos, registre logs de comunicação para análises futuras.

Manutenção preventiva e solução rápida de problemas

Plano de manutenção: inspeção visual trimestral, limpeza do visor com pano seco ou alcool isopropílico a 70%, e verificação de conexões elétricas. Atualizações de firmware em janelas de manutenção programadas e backup de configurações antes de qualquer atualização. Substituição preventiva de displays em função da degradação visível do LED.
Para debug rápido: verifique alimentação, polares da RS-485 e terminação; use scanner Modbus para confirmar presença do slave ID; monitore CRC de frames para detectar ruído. Em caso de falha, troque fisicamente o display por um conservado para isolar falha de rede versus falha do equipamento.
Se persistirem erros, coletem logs do mestre/PLC, capturem tráfego RS-485 e encaminhem ao suporte técnico com fotos da instalação e medidas de tensão. Isso acelera diagnóstico e reduz tempo de parada.

Integração com sistemas SCADA e IIoT usando IKAN-216 (display Modbus)

A integração com SCADA é direta via Modbus RTU: registre o slave ID do IKAN-216 no supervisor, mapeie registradores para funções de escrita e crie widgets de exibição que enviem strings ou contadores periodicamente. Use tags com timeout e alarmes para detectar perda de comunicação. Essa integração mantém baixo overhead de rede e permite atualizações determinísticas.
Para IIoT, o IKAN-216 pode ser associado a gateways Modbus-to-MQTT/Modbus-TCP para visualização remota e envio de métricas a plataformas em nuvem. Em arquiteturas modernas, gateways coletam dados via RS-485 e encaminham estados e alarmes em JSON para brokers MQTT, habilitando dashboards centralizados e análises históricas. Isso facilita alertas via SMS/email e histórico de KPIs.
Recomenda-se implementar políticas de segurança de rede: VLANs para dispositivos industriais, uso de TLS onde suportado pelo gateway e monitoração de latência. Em projetos com requisitos de cibersegurança, isole segmentos de controle e aplique autenticação no gateway para proteger a integridade do dado exibido.

Integração Modbus RTU com SCADA (passo a passo)

1) Registrar slave ID do IKAN-216 no SCADA; 2) Mapear registradores para exibição; 3) Configurar polling sem excesso de frequência para não congestionar RS-485. Teste leitura/escrita com ferramenta de debug.
Valide strings de display e função de reset remoto em ambiente de teste antes de migrar para produção. Documente offsets e conversões numéricas (ASCII/BCD).
Implemente tratamento de erro no SCADA: fallback de mensagens, alarmes de comunicação e logs para auditoria.

Uso com gateways para IIoT e conversão para MQTT/Modbus-TCP

Escolha gateway com suporte a Modbus RTU e conversão para MQTT/TCP, com buffer e reconexão automática. Configure tópicos MQTT que representem estados e comandos do display.
Projete payloads leves em JSON e políticas de QoS adequadas. Use retenção de mensagem para estados críticos e monitoramento de heartbeat.
Implemente roteamento de dados para plataforma IIoT (p.ex. Grafana/InfluxDB) para análises e dashboards históricos que complementam a indicação local do display.

Recomendações de segurança, latência e monitoramento

Garanta isolamento da rede OT: VLANs e firewalls específicos para segmentos Modbus. Evite expor RS-485 diretamente à redes corporativas sem gateway com segurança. Documente endereços e políticas de acesso.
Minimize latência de polling definindo janelas de leitura coerentes e evitando polling redundante. Use logs e SNMP/traps no gateway para monitorar disponibilidade.
Implemente alertas automáticos (heartbeat miss) para equipe de manutenção e planos de ação para restabelecer comunicação.

Exemplos práticos de uso do IKAN-216

Exemplo 1 — Indicador de produção por linha (contador): o IKAN-216 exibe contagem de peças, taxa de produção e status (OK/ERR). O PLC incrementa registrador Modbus que atualiza o display em tempo real, permitindo decisões rápidas no chão de fábrica.
Exemplo 2 — Painel de fila/logística (ordens em atendimento): integrado a ERP via gateway, o display mostra número da ordem atual e tempo de espera. Isso reduz congestionamento e melhora fluxo operacional em centros de distribuição.
Exemplo 3 — Indicador de segurança/alarme: o IKAN-216 exibe mensagens de prioridade com cores/flash (se suportado) a partir de eventos de segurança do PLC. A visibilidade local acelera procedimentos de emergência e confirmações de ação.

Exemplo 1 — Indicador de produção por linha (contador)

Configuração típica: PLC incrementa registrador Modbus; IKAN-216 lê e apresenta valor formatado. Use reset remoto via comando Modbus para operação automatizada.
Monitore performance: latência de atualização <500 ms é desejável para feedback em tempo real. Ajuste polling conforme carga de rede.
Inclua logs para auditoria de produção e cálculos de OEE.

Exemplo 2 — Painel de fila/logística (ordens em atendimento)

Gateway integra ERP e atualiza display via Modbus em cada troca de ordem. Mensagens curtas e padronizadas incrementam eficiência.
Considere prioridades visuais para ordens críticas. Documente mapeamento de campos ERP → registradores.
Implemente fallback manual em caso de perda de conexão ERP.

Exemplo 3 — Indicador de segurança/alarme em linhas automatizadas

Atribua estados de alerta a códigos numéricos enviados por PLC. Configure alarmes locais e logs remotos via IIoT. Valide procedimentos operacionais com testes periódicos.
Use watchdogs para garantir que alarmes sejam apresentados mesmo sob falha de rede. Treine equipe para resposta.
Integre com painéis de interrupção de emergência e rotas de evacuação quando aplicável.

Comparativo técnico e melhores práticas: IKAN-216 vs outros displays ICP DAS

Critérios de comparação incluem tipo de LED, número de linhas/caracteres, interface (RS-485/RS-232/Ethernet), grau de proteção e suporte a protocolos. O IKAN-216 é indicado quando se precisa de duas linhas alfanuméricas e integração Modbus RTU sem custos de rede IP.
Modelos com mais linhas ou interface Ethernet são preferíveis quando há necessidade de dashboards ricos ou integração direta com redes IP. Para ambientes agressivos, procure variantes com proteção IP mais alta e filtragem EMC reforçada.
Erros comuns a evitar: endereçamento Modbus duplicado, ausência de terminação RS-485, e tensão de alimentação fora da faixa. Corrija via checklist de instalação e padronização de infraestrutura.

Critérios de comparação (LED, linhas/caracteres, comunicação, proteção IP)

Compare:

• LED: brilho e vida útil;
• Linhas/caracteres: adequação à informação a exibir;
• Comunicação: Modbus RTU vs Modbus TCP;
• Proteção IP: ambiente de instalação.
  Selecione o dispositivo que melhor balanceia legibilidade, custo e integração.

Quando optar pelo IKAN-216 e quando escolher alternativas ICP DAS

Opte pelo IKAN-216 quando precisar de display 2 linhas para informação rápida, integração Modbus RTU e fácil montagem em painéis. Escolha alternativas se precisar de múltiplas linhas, gráficos, ou conexão nativa Ethernet/MQTT.
Avalie também necessidades de certificado e vida útil em ambientes extremos para decidir por modelos com hardware reforçado.

Erros comuns e detalhes técnicos a evitar na implementação

Evite: ausência de terminação RS-485, uso de cabos não trançados, IDs Modbus duplicados, e updates de firmware não testados. Documente e padronize procedimentos.
Corrija problemas com ferramentas de captura Modbus e testes de alimentação. Treine equipe para procedimentos de fallback.

Conclusão — Resumo técnico e chamada para ação (Entre em contato / Solicite cotação)

O IKAN-216 é uma solução robusta e econômica para exibição industrial em duas linhas, com comunicação Modbus RTU, suporte RS-485 e conformidade RoHS, indicada para manufatura, utilities e aplicações IIoT. Seus diferenciais técnicos tornam-no adequado para integrações rápidas em painéis de controle e sistemas SCADA. A adoção correta reduz erros operacionais e melhora a tomada de decisão no chão de fábrica.
Para projetos que demandam integração segura e confiável, consulte a ficha técnica e mapeamento de registradores antes da aquisição. Nossa recomendação técnica inclui terminação de barramento, biasing RS-485 e validação de firmware em ambiente de teste. Para aplicações que exigem essa robustez, a série IKAN-216 da ICP Das é a solução ideal. Confira as especificações no produto.
Se tiver dúvidas técnicas, deixe sua pergunta nos comentários ou contate nossa equipe para elaboração de especificação técnica e cotação. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e usos estratégicos do IKAN-216

Tendências apontam para displays cada vez mais integrados a arquiteturas IIoT com suporte nativo a protocolos como MQTT e dashboards em nuvem. Futuras versões podem incorporar conectividade IP, segurança embarcada e APIs REST para integração direta com plataformas digitais. Isso aumenta o valor do display como elemento de visualização local e gateway de informação para análise.
No médio prazo, recomenda-se que projetistas considerem displays como parte de uma estratégia de visibilidade operacional em tempo real (Edge → Gateway → Cloud). O investimento em dispositivos padronizados reduz o tempo de integração e acelera projetos de Indústria 4.0. Avalie ROI incluindo custos de instalação, manutenção e substituição por degradação dos LEDs.
Convidamos engenheiros e integradores a comentar casos de uso, compartilhar dúvidas e propor melhorias. A interação técnica enriquece especificações e ajuda a definir requisitos reais de campo para futuras versões.

Incentivamos perguntas e comentários técnicos abaixo — sua experiência prática ajuda a aprimorar recomendações e a resolver problemas reais em projetos de automação industrial.
