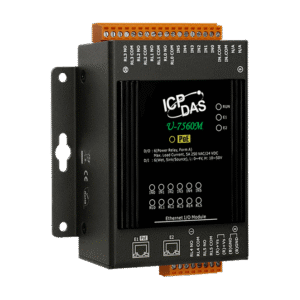

U-7560M Módulo Opc Ua: 6 Canais Di, 6 Relés e 2 Switches

Introdução

O módulo OPC UA com 6 DI, 6 relés e switch Ethernet é uma solução compacta e robusta para integração de I/O discreta em arquiteturas de automação industrial, IIoT e aplicações de borda. Neste artigo técnico vamos detalhar especificações, cenários de aplicação, integração OPC UA/Modbus, boas práticas de segurança e um guia prático de instalação/configuração, usando linguagem técnica dirigida a engenheiros de automação, integradores e compradores técnicos. A palavra-chave principal "módulo OPC UA com 6 DI e 6 relés" será usada de forma natural ao longo do texto para otimização semântica e visibilidade em buscas técnicas.

O objetivo é oferecer um conteúdo com profundidade (E-A-T), citando normas relevantes (por exemplo, IEC/EN 62368-1, IEC 60601-1 quando aplicável a ambientes sensíveis), conceitos como Fator de Potência (PFC), MTBF e aspectos de segurança de rede e certificados OPC UA. Forneceremos tabelas, listas e exemplos práticos que facilitem decisões de compra e implementação. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Para facilitar a navegação, o artigo está dividido em seções que cobrem definição do produto, aplicações por setor, especificações técnicas, instalação, integração com SCADA e IIoT, comparativos e um checklist final. Ao longo do texto haverá CTAs suaves para especificações e aquisição técnica da série, incluindo a página do modelo U-7560M. Sinta-se à vontade para fazer perguntas e comentar no final.

O que é o módulo OPC UA com 6 DI e 6 relés?

Definição e propósito

O módulo OPC UA com 6 DI e 6 relés é um dispositivo de I/O remoto que combina entradas digitais (DI), saídas de relé e um switch Ethernet integrado, atuando como um nó de borda em redes industriais. Seu propósito é digitalizar sinais discretos (status de sensores, chaves fim-de-curso) e comandar cargas via relés locais com interface nativa OPC UA, suportando também protocolos auxiliares como Modbus/TCP.

Esse equipamento é indicado para ambientes onde é necessário reduzir cabeamento, aumentar a resiliência da rede e atender requisitos de segurança e autenticação de dados. Ao executar o servidor OPC UA embarcado, o módulo permite descoberta automática de tags, gerenciamento de certificados e controle de acessos, alinhando-se às demandas de Indústria 4.0 e IIoT.

Do ponto de vista arquitetural, ele substitui combinações de PLCs pequenos e painéis de relés em aplicações distribuídas, permitindo lógica local simples, comunicação determinística e segregação de tráfego com o switch Ethernet integrado, reduzindo custo total de propriedade (TCO).

Cenários indicados

O módulo é ideal para pontos de controle distribuído em estações de bombeamento, painéis de alarmes, pontos de medição discreta em subestações e aplicações prediais (BMS). Em uma estação de bombeamento, por exemplo, as 6 DIs podem monitorar sensores de fluxo e falha, enquanto os 6 relés atuam bombas de reserva, tudo gerenciável via OPC UA para SCADA.

Outra aplicação típica é a integração em racks de máquinas OEM, onde o espaço é limitado e a simplicidade de cabeamento é crucial. O switch embutido simplifica topologias em anel ou linha, oferecendo portas redundantes e minimizando a necessidade de switches externos.

Finalmente, em projetos IIoT híbridos, o módulo serve como gateway de borda que normaliza sinais discretos para plataformas de análise (via MQTT ou brokers integrados), reduzindo latência e mantendo controle local em caso de perda de conectividade com a nuvem.

Principais características em poucas palavras

Atributos técnicos essenciais

O módulo reúne 6 entradas digitais isoladas, 6 saídas por relé com contatos secos (ou especificação equivalente), e 2 portas Ethernet com switch gerenciável ou não gerenciável integradas. O servidor OPC UA onboard fornece modelos de informação, suporte a segurança baseada em certificados e políticas de acesso.

Características adicionais importantes incluem isolamento galvânico entre I/O e comunicação, proteção contra surtos ESD/EMC conforme normas industriais, e uma faixa de alimentação ampla (por exemplo, 10–30 VDC) com opções de proteção contra inversão de polaridade. Indicadores LED para DI/DO e status Ethernet são padrão para diagnóstico rápido.

Do ponto de vista de confiabilidade, o projeto considera MTBF calculado segundo metodologias IEC, e atenção ao gerenciamento térmico para operação contínua em faixas típicas de -20 °C a +70 °C. Esses atributos garantem operação estável em ambientes industriais severos.

Principais benefícios arquiteturais

A combinação de I/O e switch reduz pontos de falha e cabeamento, facilitando topologias lineares e anel. O suporte nativo a OPC UA promove interoperabilidade entre sistemas SCADA, MES e plataformas IIoT, simplificando integração e reduzindo tempo de comissionamento.

Também oferece opções de redundância em nível de rede (por exemplo, LACP ou anéis com protocolos industriais) e failover de comunicação. Isso permite arquiteturas com tolerância a falhas e manutenção preditiva baseada em telemetria local.

Por fim, a capacidade de configuração local via web UI ou ferramentas de configuração industriais acelera modificações em campo, reduzindo intervenções de engenharia e custos operacionais.

Principais aplicações e setores atendidos pelo módulo

Setores industriais e comerciais (água, energia, manufatura, predial)

No setor de água e saneamento, o módulo atua em estações de bombeamento, monitorando sensores de nível (DI) e comandando válvulas/pumps via relés. Em redes de distribuição, sua atuação simplifica alarmes locais e envia eventos via OPC UA ao SCADA central.

Em utilities e energia, é útil em subestações de baixa tensão para supervisão de sinais de proteção, acionamento de alarmes e controle discreto de bancos de capacitores. Em manufatura, integra máquinas secundárias e painéis de segurança, reduzindo a necessidade de PLCs dedicados.

Na automação predial (BMS), pode ser usado para monitorar detectores de porta, alarmes de incêndio e controlar ativos como exaustores e iluminação em zonas específicas. A conformidade EMC e as faixas de temperatura ampliam sua aplicabilidade.

Aplicações críticas e de borda (edge) para automação e monitoramento

Em aplicações de edge computing, o módulo atua como nó de I/O local com capacidade de pré-processamento de eventos, permitindo filtragem e compressão de dados antes do envio ao cloud. Isso reduz tráfego e custos de comunicação em projetos IIoT.

Em monitoramento remoto crítico, por exemplo, em ativos distribuídos (boias, estações remotas), a combinação de I/O e relés permite tomadas de ação locais imediatas, com logs via OPC UA e possibilidade de acionamento automático em cenários de segurança. O switch integrado facilita segmentação da rede e isolamento de falhas.

Além disso, quando integrado a soluções de manutenção preditiva, o módulo fornece telemetria discreta para algoritmos de detecção precoce de falhas, contribuindo para indicadores KPI como MTTR e disponibilidade.

Especificações técnicas detalhadas e tabela do módulo — módulo OPC UA com 6 DI e 6 relés

Tabela de especificações (DI, relés, Ethernet, alimentação, ambiente)

Dimensões, consumo, protocolos e certificações

As dimensões mecânicas costumam ser compactas para montagem em trilho DIN (p.ex., largura 22.5–40 mm, altura 90–110 mm), facilitando integração em painéis. O consumo em operação varia conforme carga nos relés, mas a eletrônica embarcada é otimizada para baixo consumo permitindo uso em alimentações redundantes.

Protocolos suportados incluem OPC UA com políticas de segurança (Sign/Encrypt), Modbus/TCP para compatibilidade legacy, e suporte a SNTP para sincronia de tempo. As certificações CE/FCC e a conformidade com normas EMC asseguram compatibilidade em ambientes industriais.

Do ponto de vista normativo, recomenda-se revisar requisitos locais de segurança funcional e, em aplicações sensíveis (equipamentos médicos ou laboratoriais), considerar normas específicas como IEC 60601-1 se aplicável ao sistema como um todo.

Importância, benefícios e diferenciais do módulo

Benefícios operacionais e de manutenção

A redução de cabeamento e a centralização da comunicação via OPC UA diminuem tempo de comissionamento e intervenções de manutenção. Indicadores LED e diagnósticos via web UI permitem troubleshooting rápido, reduzindo MTTR.

A capacidade de atualização remota e gerenciamento de firmware facilita correções de segurança e melhorias, incrementando disponibilidade e conformidade com políticas IT/OT. Em conjunto, esses fatores contribuem para ROI positivo em ciclos de 12–36 meses, dependendo de escala e custo de mão de obra.

Além disso, a normalização de dados via OPC UA melhora a integração com CMMS e plataformas de analytics, potencializando estratégias de manutenção preditiva.

Diferenciais técnicos da solução

Os diferenciais incluem o switch Ethernet integrado, que diminui hardware externo, e o servidor OPC UA com gestão de certificados, oferecendo segurança nativa. A isolação galvânica e filtros configuráveis nas DIs protegem contra ruídos e falhas comuns em plantas industriais.

Outros diferenciais são a flexibilidade de mapeamento de tags, suporte a políticas de QoS e a possibilidade de configuração local sem necessidade de software proprietário complexo. Esses pontos tornam o módulo uma opção competitiva frente a soluções combinadas de I/O e gateway.

Retorno sobre investimento (ROI) e justificativa técnica

O ROI é impulsionado pela redução de cabeamento, menor necessidade de racks/switches externos, tempo de comissionamento reduzido e menor custo de manutenção. Métricas como redução de downtime e economia em horas de engenharia devem ser consideradas no CAPEX/OPEX.

Técnicos devem comparar MTBF, requisitos de certificação e custos de integração para justificar aquisição. Estudos de caso em utilities e OEMs tipicamente mostram payback em meses quando substituem múltiplos mini-PLCs ou painéis dedicados.

Para aplicações que exigem essa robustez, a série U-7560M da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/u-7560m-modulo-opc-ua-6-canais-di-6-canais-rele-e-2-ethernet-switch-icp-das

Guia prático de instalação e configuração do módulo — passo a passo — módulo OPC UA com 6 DI e 6 relés

Pré-requisitos e preparação do local

Antes da instalação, verifique alimentação (fonte DC com PFC se for CA->DC), aterramento do painel e conformidade com normas EMC locais. Tenha à mão multímetro, chaves de torque e documentação técnica do fabricante.

Defina topologia de rede (VLANs, intervalo de IPs, políticas de QoS) e requisitos de segurança (autenticação de certificados OPC UA, portas TCP permitidas). Planeje rotas de cabo e segregação entre redes IT e OT.

Garanta espaço para dissipação térmica e distância de fontes de calor. Se estiver integrando em aplicações críticas, prepare um plano de rollback e backups de configuração.

Instalação física e fiação das entradas DI e relés

Monte o módulo em trilho DIN conforme especificação mecânica. Aplique torque recomendado nos bornes de I/O para evitar falso contato. Utilize ferrules e identificação clara dos terminais.

Ao fiação DI, observe polaridades e utilize proteção contra transientes (TVS) se necessário. Nas saídas por relé, dimensione cargas e isole circuitos de potência. Em cargas indutivas, use supressão adequada para aumentar vida útil do contato.

Faça aterramento robusto do chassi e, se aplicável, separação física dos cabos de sinal e potência para reduzir ruído e interferência eletromagnética.

Configuração da rede e do switch Ethernet integrado

Atribua IP estático ou configure DHCP conforme política. Para ambientes industriais, prefira IP estático e registre em DNS local para descoberta. Configure VLANs para separar tráfego de I/O e de gerenciamento.

Se usar o switch integrado, configure portas em modo trunk/ access conforme topologia e habilite funções de redundância se suportadas. Teste conectividade com ping, traceroute e ferramentas de diagnóstico de latência.

Documente configurações de porta, VLAN e políticas de segurança. Realize testes de carga simulando tráfego de polling do SCADA para validar desempenho.

Configuração OPC UA: servidor, usuários e mapeamento de tags

Ative o servidor OPC UA no módulo via web UI ou ferramenta de configuração. Gere e exporte certificados, adicione CA confiáveis no servidor SCADA e defina políticas de segurança (Sign, Sign&Encrypt).

Crie contas de usuários e roles com privilégios mínimos (princípio do least privilege). Mapeie os 6 DIs e 6 relés para tags OPC UA com nomes descritivos e metadados (unidades, alarmes, deadband).

Teste a conexão com cliente OPC UA (ex.: Kepware, Ignition) e valide leitura/escrita de tags, assinaturas digitais e reconexão após reinício. Documente o procedimento de renovação de certificados.

Testes, validação e checklist operacional

Execute testes de I/O: presença de tensão, lógica de acionamento de relés, tempo de comutação e testes de debounce. Valide alarmes e eventos OPC UA, tempos de polling e limites de latência.

Realize testes de falha: corte de alimentação de rede, perda de conectividade com SCADA, e verifique comportamento de fail-safe. Confirme logs de diagnóstico e notificações de evento.

Finalize checklist com backup de configuração, plano de firmware e contatos de suporte. Registre parâmetros de desempenho (latência média, taxa de perda de pacotes) para SLAs.

Integração do módulo com SCADA e plataformas IIoT — módulo OPC UA com 6 DI e 6 relés

Conectar o módulo a SCADA via OPC UA e Modbus

Para SCADA, utilize cliente OPC UA para descobrir endpoints, aceitar certificados e mapear tags. Configure polling eficiente (event-based quando suportado) para reduzir tráfego. Em paralelo, Modbus/TCP pode servir como fallback para sistemas legados.

Defina políticas de alarmes no SCADA utilizando tags de DI como inputs e estados de relés como outputs. Para integradores, scripts de reconhecimento automático aceleram deploy em múltiplos pontos.

Valide coerência temporal usando SNTP e sincronize logs entre os sistemas para rastreabilidade de eventos e análises forenses.

Boas práticas de segurança, autenticação e certificados

Habilite políticas de segurança OPC UA com assinatura e criptografia. Utilize certificados gerados por PKI corporativa e implemente rotação periódica. Mantenha firewall com listas de acesso e segmente a rede via VLANs.

Implemente autenticação multifator em consoles críticos e registre acessos para auditoria. Atualize firmware utilizando canais seguros e valide assinaturas digitais das imagens.

Documente procedimentos de emergência para revogação de certificados e recuperação de chaves, garantindo continuidade operacional em incidentes.

Envio de dados para IIoT: MQTT, gateways e normalização de dados

Para levar dados ao cloud, use gateways que transformem OPC UA/Modbus em MQTT, aplicando normalização (JSON, protobuf) e compressão. Configure filtros para reduzir volume e apenas enviar eventos relevantes.

Empregue gateways com suporte a QoS MQTT e TLS, e promova etiquetagem de dados (asset IDs, timestamps sincronizados) para integração com pipelines de analytics e ML. Considere orquestração edge-cloud para modelos de inferência local.

Monitore latência e perda de pacotes e use backups locais para garantir ações de controle básicas em caso de perda de conectividade cloud.

Exemplos práticos de uso do módulo

Monitoramento de entradas digitais (DI) e diagnóstico

Mapeie detectores, chaves e sensores discretos aos 6 DIs, aplique debounce por software e crie diagnósticos de curto/aberto. Use alarmes condicionais para reportar falhas e eventos com timestamps.

Implemente lógica simples de plausibilidade (ex.: se bomba ligada e sensor de fluxo = 0 então alarme) para detectar falhas funcionais. Registros históricos via OPC UA ajudam análise de falhas.

Esses dados alimentam dashboards de operação e alimentam algoritmos de manutenção preditiva.

Controle remoto com relés: lógica e segurança

Use relés para controle local de cargas com intertravamentos em nível de hardware e software. Assegure que comandos remotos passem por políticas de autorização e checks de estado antes do acionamento.

Implemente modos manuais/automático com bloqueios de segurança e disables em caso de falha de comunicação. Log de comandos e confirmações aumentam rastreabilidade.

Teste cenários de falha segura (failsafe) e documente comportamento para auditorias de segurança funcional.

Uso do switch Ethernet integrado para segmentação de rede

O switch integrado permite segmentar tráfego I/O e gerenciamento, reduzindo latência e simplificando cabeamento. Configure VLANs para separar SCADA, engenharia e acesso remoto.

Reduza a necessidade de switches externos, economizando espaço e custos, e facilie topologias em linha e anel para redundância. Monitore estatísticas de porta para detectar problemas físicos (erros CRC, colisões).

Essa arquitetura melhora desempenho e segurança operacional comparada a soluções sem switching integrado.

Comparações, erros comuns e detalhes técnicos do módulo vs. outros ICP DAS

Comparativo técnico com módulos ICP DAS similares

Frente a modelos que oferecem mais canais analógicos, o módulo foca em I/O discreta e comunicação segura OPC UA. Outros modelos podem ter mais canais DI/DO, porém sem switch integrado ou sem servidor OPC UA nativo.

Compare parâmetros como corrente de relé, isolamento, MTBF e suporte a certificados para selecionar o modelo adequado. Considere também disponibilidade de firmware e suporte local.

Para escolha, avalie trade-offs entre densidade de I/O, segurança, custo e facilidade de integração.

Erros comuns na instalação, configuração e operação (e como corrigi-los)

Erros típicos: polaridade invertida nas DIs, falta de aterramento, certificados não aceitos por SCADA, e configurações de VLAN incorretas. Corrija verificando com multímetro, revisando logs e certificados e testando em bancada.

Problemas de ruído elétrico podem ser mitigados com filtros e separação de cabos. Latência excessiva geralmente indica polling inadequado ou tráfego de rede sem QoS.

Mantenha checklists de instalação e padrões de fiação para reduzir reincidência de erros.

Limitações conhecidas e recomendações de uso

Limitações: não substitui um PLC para lógica complexa com timers avançados e contadores de alta velocidade; relés têm desgaste mecânico e limites de comutação. Para altas frequências de comutação, utilize saídas transistoras ou contactores adequados.

Recomenda-se o uso em topologias distribuídas com baixa lógica local e ações discretas; para lógica centralizada intensa, prefira PLCs complementares.

Escolha modelo com certificações adequadas ao ambiente e verifique limites de temperatura e IP.

Conclusão

O módulo OPC UA com 6 DI e 6 relés é uma solução versátil para integrar I/O discreta em arquiteturas industriais modernas, oferecendo interoperabilidade via OPC UA, redução de cabeamento com switch Ethernet integrado e confiabilidade operacional. Para aplicações que exigem essa robustez, a série U-7560M da ICP DAS é a solução ideal. Confira as especificações e solicite cotação técnica em: https://www.lri.com.br/u-7560m-modulo-opc-ua-6-canais-di-6-canais-rele-e-2-ethernet-switch-icp-das

Se quiser ver casos práticos e tutoriais relacionados a OPC UA e integração IIoT, visite nossos artigos no blog: https://blog.lri.com.br/ e https://blog.lri.com.br/iiot-opc-ua/. Para aplicações e combinações de produtos ICP DAS, confira também a página de produtos em https://www.blog.lri.com.br/produto-modulos-icp-das (informações comerciais e contato técnico).

Pergunte nos comentários quais cenários da sua planta podemos mapear juntos — responderemos com sugestões de arquitetura, checklists e exemplos de configuração. Incentivamos engenheiros e integradores a compartilhar problemas reais para que possamos propor soluções práticas e rápidas.
