Introdução aos Protocolos de Gateway Modbus

O Modbus é um protocolo de comunicação de dados que foi originalmente desenvolvido pela Modicon, agora Schneider Electric, em 1979 para uso com seus controladores lógicos programáveis (PLCs). É uma forma simples e robusta de comunicação entre dispositivos, amplamente usada em várias aplicações de automação industrial Modbus. Um protocolo de gateway Modbus atua como um tradutor entre o Modbus e outros protocolos, permitindo a comunicação entre dispositivos que, de outra forma, não teriam capacidade para se comunicar.

O Modbus permite a comunicação entre um cliente e um servidor. O cliente solicita informações ou ações do servidor, que responde a esses pedidos. O Modbus é um protocolo master-slave, o que significa que um dispositivo (o master) inicia as transações (chamadas de consultas) e os outros dispositivos (os slaves) respondem fornecendo os dados solicitados ou executando a ação.

Os protocolos de gateway Modbus são usados para facilitar a comunicação entre múltiplos dispositivos Modbus, ou entre dispositivos Modbus e outros sistemas de controle ou monitoramento. Eles fazem isso convertendo os protocolos de um sistema para os protocolos de outro sistema, permitindo que os dispositivos de sistemas diferentes se comuniquem entre si.

Entendendo a Integração do Modbus com Outros Sistemas

A integração de Modbus com outros sistemas é realizada usando um gateway, que atua como um tradutor entre os diferentes protocolos. Isso permite que sistemas que usam diferentes protocolos se comuniquem entre si, o que não seria possível sem o uso de um gateway. Essa integração pode ser complexa, requerendo a tradução de vários protocolos diferentes, mas é essencial para muitas aplicações de automação industrial.

A integração do gateway modbus com outros sistemas pode permitir a comunicação entre dispositivos Modbus e sistemas de controle ou monitoramento que não são baseados em Modbus. Por exemplo, um gateway pode permitir que um sistema de controle baseado em BACnet se comunique com um dispositivo Modbus, como um medidor de energia ou um controlador de temperatura.

A integração também pode permitir a comunicação entre dispositivos gateway modbus e sistemas de informação empresarial, como ERP (Enterprise Resource Planning) ou MES (Manufacturing Execution System). Isso pode permitir que as informações sobre o desempenho e o status dos dispositivos Modbus sejam incorporadas a esses sistemas de informação empresarial, fornecendo uma visão mais completa do desempenho operacional.

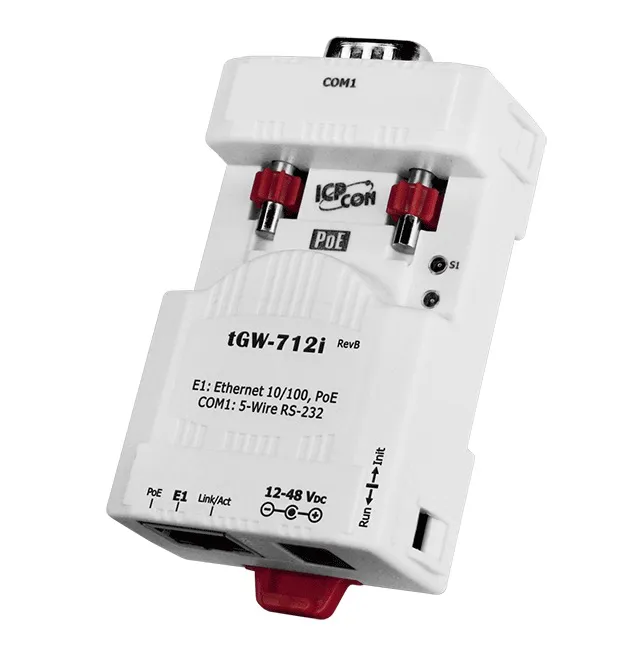

tGW-712i-CR – Gateway Modbus TCP para RTU/ASCII, 1x RS-232 com Isolação

Integração do Gateway Modbus com Outros Sistemas
Módulo CPU
CPUARM de 32 bits
Ethernet
Portas10/100 Base-TX, RJ-45 x 1 de 8 pinos, (negociação automática, MDI/MDIX automático, indicador LED)
PoE (IEEE 802.3af, Classe 1)
COM Ports
Portas1 x RS-232 de 5 fios (isolamento de sinal 3000VDC)
Taxa de transmissão115200bps Máx.
ParidadeNenhum, Ímpar, Par, Marca, Espaço
Bit de dados5, 6, 7, 8
Pare um pouco1, 2
Poder
Consumo0,07 A a 24 V CC
Alimentado por PoEIEEE 802.3af, Classe 1
Alimentado a partir do bloco terminal+12 ~ 48 VCC
Mecânico
InvólucroPlástico
Dimensões (mm)52 mm x 95 mm x 27 mm (L x A x P)
InstalaçãoMontagem em trilho DIN
Ambiente
Temperatura de operação-25 ~ +75°C
Temperatura de armazenamento-30 ~ +80°C
Umidade10 ~ 90% RH, sem condensação
Integração do Gateway Modbus com Outros Sistemas

Tipos de Protocolos de Gateway Modbus: Uma visão geral

Existem diversos tipos de protocolos de gateway Modbus, cada um projetado para permitir a comunicação entre o Modbus e um protocolo específico. Entre os mais comuns estão o Modbus TCP/IP, o Modbus RTU e o Modbus ASCII.

O Modbus TCP/IP é um protocolo baseado em Ethernet que é usado para a comunicação entre dispositivos Modbus em uma rede TCP/IP. Ele permite a comunicação entre um cliente Modbus e um servidor Modbus usando o protocolo TCP/IP, que é a base da Internet e de muitas redes de computadores.

Já o Modbus RTU (Remote Terminal Unit) é um protocolo serial que é usado para a comunicação entre um cliente Modbus e um servidor Modbus. Ele é comumente usado em aplicações onde a comunicação entre os dispositivos ocorre através de uma linha serial, como RS-232 ou RS-485.

Por fim, o Modbus ASCII (American Standard Code for Information Interchange) é uma versão do Modbus que usa caracteres ASCII para a comunicação. Ele é menos comum do que os outros dois tipos, mas ainda é usado em algumas aplicações.

Benefícios da Integração de Modbus com Sistemas Diversos

A integração de gateway Modbus com outros sistemas pode proporcionar vários benefícios. Primeiramente, ela pode permitir que sistemas que usam diferentes protocolos se comuniquem entre si, o que não seria possível sem o uso de um gateway. Isso pode permitir que um sistema de controle que usa um protocolo diferente do Modbus se comunique com dispositivos Modbus, ou que um sistema de informação empresarial incorpore informações de dispositivos Modbus.

Além disso, a integração de Modbus com outros sistemas pode aumentar a eficiência operacional. Ao permitir a comunicação entre diferentes sistemas, a integração de Modbus pode permitir uma melhor coordenação e controle das operações. Isso pode levar a um melhor desempenho operacional e a uma maior eficiência.

Por fim, a integração de Modbus com outros sistemas pode proporcionar uma visão mais completa do desempenho operacional. Ao permitir que as informações sobre o desempenho dos dispositivos Modbus sejam incorporadas em sistemas de informação empresarial, a integração de Modbus pode fornecer uma visão mais completa do desempenho da operação.

Casos Práticos de Uso de Protocolos de Gateway Modbus

Existem diversos casos práticos de uso de protocolos de gateway Modbus. Por exemplo, em uma instalação industrial, um gateway Modbus pode ser usado para permitir a comunicação entre um sistema de controle baseado em BACnet e dispositivos Modbus, como medidores de energia ou controladores de temperatura. Isso permitiria que o sistema de controle monitorasse e controlasse esses dispositivos.

Um outro exemplo seria o uso de um gateway Modbus para permitir a comunicação entre um sistema de informação empresarial, como um sistema ERP, e dispositivos Modbus. Isso permitiria que as informações sobre o desempenho e o status dos dispositivos Modbus fossem incorporadas ao sistema ERP, proporcionando uma visão mais completa do desempenho operacional.

Um terceiro exemplo seria o uso de um gateway Modbus em um sistema de automação residencial. Um gateway poderia permitir a comunicação entre um sistema de controle residencial e dispositivos Modbus, como termostatos ou medidores de energia. Isso permitiria que o sistema de controle monitorasse e controlasse esses dispositivos.

Desafios da Integração do Modbus com Outros Sistemas

Embora a integração de Modbus com outros sistemas possa proporcionar vários benefícios, ela também apresenta alguns desafios. Um dos principais desafios é a necessidade de traduzir entre diferentes protocolos. Cada protocolo tem suas próprias regras e padrões, e a tradução entre diferentes protocolos pode ser complexa.

Outro desafio é a necessidade de gerenciar a comunicação entre diferentes sistemas. Isso pode ser especialmente desafiador quando há um grande número de dispositivos ou quando os dispositivos estão localizados em diferentes locais. Além disso, a comunicação entre diferentes sistemas pode ser afetada por problemas de rede, como latência ou perda de pacotes.

Finalmente, a integração de Modbus com outros sistemas pode requerer mudanças na configuração ou no software dos dispositivos. Isso pode ser trabalhoso e pode exigir um conhecimento especializado.

Integração do Gateway Modbus com Outros Sistemas

Soluções para Problemas Comuns em Protocolos de Gateway Modbus

Embora a integração de Modbus com outros sistemas possa apresentar alguns desafios, existem soluções para muitos desses problemas. Uma solução comum para o problema da tradução de protocolos é o uso de um gateway de protocolo. Um gateway de protocolo é um dispositivo que pode traduzir entre diferentes protocolos, permitindo que os dispositivos que usam diferentes protocolos se comuniquem entre si.

Para o problema do gerenciamento da comunicação entre diferentes sistemas, uma solução comum é o uso de um servidor de comunicação. Um servidor de comunicação pode gerenciar a comunicação entre diferentes dispositivos e sistemas, ajudando a garantir que a comunicação seja confiável e eficiente.

Finalmente, para o problema das mudanças na configuração ou no software dos dispositivos, uma solução comum é o uso de ferramentas de configuração ou de software que podem automatizar muitas dessas tarefas. Isso pode reduzir a quantidade de trabalho manual necessário e pode tornar o processo de integração mais eficiente e menos propenso a erros.

Conclusão: O Futuro dos Protocolos de Gateway Modbus

A integração de Modbus com outros sistemas é uma parte importante de muitas aplicações de automação industrial e outras aplicações que envolvem a comunicação entre dispositivos. Embora possa apresentar alguns desafios, existem soluções para muitos desses problemas, e os benefícios da integração de Modbus com outros sistemas podem ser significativos.

No futuro, é provável que a integração de Modbus com outros sistemas continue a ser uma área importante de desenvolvimento. À medida que mais dispositivos se tornam conectados e a Internet das Coisas (IoT) continua a crescer, a necessidade de protocolos de gateway eficientes e eficazes como o Modbus só aumentará.

Portanto, é crucial continuar a desenvolver e aprimorar os protocolos de gateway Modbus e as ferramentas associadas a eles. Isso ajudará a garantir que os dispositivos e sistemas possam se comunicar de maneira eficiente e eficaz, permitindo que as empresas aproveitem ao máximo suas aplicações de automação e outros sistemas conectados.
