Introdução
O objetivo deste artigo é oferecer um guia técnico completo sobre o módulo CANopen Slave de 16 entradas digitais isoladas (wet), abordando desde o conceito até a integração com SCADA/IIoT, com foco em engenheiros de automação, integradores e compradores técnicos. Neste primeiro parágrafo já mencionamos módulo CANopen Slave de 16 entradas digitais isoladas (wet), CANopen, entradas digitais isoladas e EDS/DS-301 para otimização semântica e alinhamento com buscas técnicas.
A abordagem privilegia normas relevantes (por exemplo, CiA DS‑301, IEC 61000‑6‑2/6‑4 para imunidade e emissões e IEC/EN 62368‑1 quando aplicável ao equipamento), conceitos como isolamento galvânico, MTBF e práticas de instalação industrial.
Pergunto ao leitor: quais desafios específicos você enfrenta hoje ao integrar módulos I/O via CANopen? Comente no final para que possamos adaptar conteúdos futuros conforme sua necessidade.
Entenda o módulo CANopen Slave de 16 entradas digitais isoladas (wet): visão geral e conceito

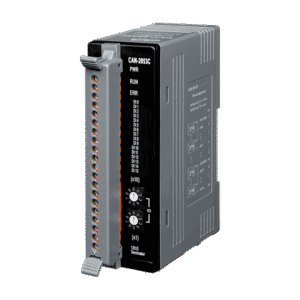

O módulo CANopen Slave de 16 entradas digitais isoladas (wet) é um dispositivo I/O projetado para adquirir sinais discretos em ambientes industriais, oferecendo 16 canais digitais com isolamento galvânico por canal para proteger o barramento CAN e o sistema controlador. Seu papel principal é converter estados discretos (por exemplo, sensores e switches) em mensagens CANopen (PDO/SDO) compatíveis com controladores mestre.
Tecnicamente, o módulo implementa o perfil CiA DS‑401 (I/O modules) e é compatível com DS‑301 para comunicação CANopen, disponibilizando arquivo EDS para importação em ferramentas de configuração. O termo “wet” refere-se à aceitação de sinais alimentados (tensão presente) em vez de contatos secos, exigindo atenção ao cabeamento e proteção contra surtos.
Analogia: pense nele como um "tradutor robusto" que isola eletricamente a planta de campo do barramento digital, diminuindo riscos de loop de terra, interferência e falhas cascata — crucial em linhas de produção e utilities.
Principais aplicações do módulo CANopen Slave de 16 entradas digitais isoladas (wet) e setores atendidos
Setores que mais se beneficiam incluem automação industrial, manufatura, utilities (estações de bombeamento e tratamento), energia e transporte ferroviário/veicular onde o protocolo CAN/CANopen é difundido. Nessas indústrias, o módulo agrega controle distribuído de sinais discretos em painéis e painéis remotos.
Aplicações típicas: monitoramento de sensores de porta, intertravamentos de segurança (não-safety SIL baixo), contagem de peças, registro de eventos e aquisição de alarmes em subestações. A topologia distribuída reduz cabeamento e simplifica expansão modular.
Em arquiteturas IIoT e Indústria 4.0, o módulo atua na borda (edge) como fonte de dados discretos para analytics, alimentação de modelos de manutenção preditiva e envio de eventos para gateways que convertem para OPC UA, MQTT ou Modbus/TCP.
Benefícios, importância e diferenciais do produto módulo CANopen Slave de 16 entradas digitais isoladas (wet)
Benefícios operacionais incluem redução de cabeamento, melhora na imunidade a ruído graças ao isolamento galvânico, e tempo de integração reduzido ao utilizar PDOs para comunicação determinística. Isso impacta diretamente o TCO (custo total de propriedade) via menor manutenção e expansão modular.
Diferenciais importantes: isolamento por canal, compatibilidade com arquivos EDS, conformidade com perfis CiA DS‑401/DS‑301, e construção adequada para montagem em trilho DIN com alimentação redundante (quando suportada). Em comparação com módulos sem isolamento, o ganho em confiabilidade é significativo em ambientes com altos níveis de interferência ESD/EMC.
Em termos de confiabilidade, procure especificações como MTBF (horas) e garantias sobre operação em faixa de temperatura – típicas do setor: MTBF > 300.000 h é um parâmetro desejável; verifique a folha técnica para valores exatos.
Especificações técnicas módulo CANopen Slave de 16 entradas digitais isoladas (wet) — tabela completa
| Categoria | Especificação típica |
|---|---|
| Entradas digitais | 16 canais "wet" (tensão presente), nível TTL/24 VDC compatível |
| Isolamento | Isolamento galvânico por canal; resistência de isolamento ≥ 2.5 kV AC (entre canal e CAN/alimentação) |
| Comunicação | CAN 2.0A/B, CANopen DS‑301 e DS‑401, EDS compatível |
| Node ID / Bitrate | Node ID configurável via SDO; bitrate típico 10 kbps–1 Mbps |
| Alimentação | 24 VDC (±20%), consumo típico < 1 W (varia conforme estado das entradas) |
| Proteções | Transientes IEC 61000‑4‑2/4‑4/4‑5; sobrecorrente em entradas via fusíveis/limitadores |
| Temperatura operacional | −40 °C a +75 °C (varia por modelo) |
| Dimensões | Montagem em trilho DIN (padrão 35 mm), largura típica 12–24 TE |
| Certificações | EMC industrial IEC 61000‑6‑2 / IEC 61000‑6‑4; segurança IEC/EN 62368‑1 (quando aplicável) |
| MTBF | Tipicamente > 300.000 h (dependendo das condições ambientais) |
| Firmware / EDS | Arquivo EDS fornecido; atualização de firmware via ferramentas CANopen |
| Conectividade física | Bornes de parafuso ou conector tipo header; terminal de CAN (D‑Sub opcional) |
Observações sobre a tabela de especificações
As especificações acima são exemplos típicos; valores absolutos e classes de proteção variam por modelo e versão de firmware. Sempre consulte a folha técnica oficial e o EDS antes da compra e integração.
Os limites de isolamento e de tensão aplicam-se a condições de teste específicas (por exemplo, tensão aplicada por 1 minuto); indicadores de segurança devem ser verificados para conformidade em aplicações de alta criticidade.
Arquivos EDS/firmware são versionados; importar o EDS incorreto pode levar a mapeamento errôneo de PDOs. Mantenha um controle de versão do EDS e anote a versão do firmware instalada no campo.
Guia prático: como instalar e configurar o módulo CANopen Slave de 16 entradas digitais isoladas (wet)
Para montagem física, fixe o módulo em trilho DIN (35 mm) e respeite espaçamento para ventilação; evite instalar próximo a fontes de calor ou cabos de potência sem blindagem. Conecte a alimentação (24 VDC) com proteções (fusível/regulador) e verifique polaridade antes de energizar.
Ao conectar o barramento CAN, utilize terminação 120 Ω nas extremidades e mantenha o cabo CAN twisted‑pair com malhas e aterramento conforme normas CiA para minimizar reflexões e ruído. Não compartilhe a referência de terra entre circuitos críticos sem considerar o isolamento.
Fiação das entradas "wet": cada entrada deve ter proteção de transiente, e se exigido, resistores de pull‑up/pull‑down para garantir estado definido em circuito aberto. Use condutores e bornes apropriados para o ambiente (IP, vibração).
Configure o CANopen: PDO, SDO e parâmetros essenciais
Defina Node ID e bitrate antes de iniciar a comunicação em rede para evitar conflitos; isso pode ser feito via DIP-switch (quando presente) ou via SDO usando um mestre de configuração. Configure o mapeamento de PDOs para enviar estados de entradas digitais de forma eficiente (p.ex., 16 bits em 2 PDOs).
Use ferramentas CANopen comuns (por exemplo, CANopen DeviceExplorer, NodeCommander) para importar o EDS, validar objetos no Object Dictionary e ajustar parâmetros como watchdog, inhibit time e PDO transmission type. Documente todas as mudanças de mapeamento para suporte futuro.
Verifique se o módulo aceita o modo de transmissão desejado (evento, cíclico ou sincronizado) para atender requisitos de latência e determinismo do sistema de controle.
Integração elétrica e dicas de cabeamento para entradas digitais isoladas
Diferencie claramente entre contatos secos (dry contact) e entradas wet: contatos secos requerem pull‑up no módulo, enquanto entradas wet recebem tensão de excitamento (por exemplo, 24 VDC). Configure resistores de pull‑up/pull‑down conforme recomendado pelo fabricante.
Garanta isolamento adequado entre cabos de potência e sinais; utilize malha/tubo metálico quando necessário e mantenha comprimentos de cabo minimizados para reduzir capacitância e suscetibilidade a EMI. Em ambientes ruidosos, prefira cabos trançados e blindados e separe-os de fontes de alta energia.
Para imunidade, adote varistores e supressores de transientes (TVS) nas entradas quando houver risco de surtos frequentes; isso estende vida útil e reduz falsos positivos.
Teste e comissionamento: checklist prático e resolução rápida de problemas
Checklist rápido pós‑instalação: verifique alimentação correta, terminações CAN, importação do EDS, Node ID único, mapeamento PDO e estado das entradas com ferramenta de diagnóstico. Teste cada canal com tensão conhecida e monitore mensagens CAN no barramento.
Para problemas de comunicação, verifique taxas de bits e terminação, use um analisador CAN para capturar frames e validar se o módulo responde a SDO READ/WRITE. Consulte LEDs de status no módulo (energia, erro, CAN TX/RX) para diagnósticos rápidos.
Emamбедamentos de campo, registre logs de eventos e aplique filtros para capturar condições intermitentes; atualize firmware apenas com procedimentos oficiais e backup do EDS e configurações.
Integração do módulo CANopen Slave de 16 entradas digitais isoladas (wet) com sistemas SCADA e plataformas IIoT
Mapear dados CANopen para SCADA tipicamente envolve um gateway OPC UA / Modbus / MQTT que traduz PDOs em tags do SCADA ou tópicos MQTT. Defina uma estratégia de variáveis agrupadas para reduzir tráfego (agregação de estados por PDO).
Para IIoT, utilize edge gateways que façam conversão para MQTT ou HTTPs e implementem buffering e reconciliação em caso de perda de conectividade, preservando timestamps para manutenção de histórico. A certificação de timestamps e sincronização (NTP) é relevante para correlação de eventos.
Documente o mapeamento de objetos CANopen para tags SCADA e políticas de retenção de dados, garantindo que metadados (Node ID, canal físico, EDS versão) acompanhem os registros para auditoria e manutenção preditiva.
Estratégias de integração: gateways, edge computing e segurança
Abordagens comuns: (1) conversores CANopen↔Modbus/TCP para integração direta com PLCs/SCADA legados; (2) edge PLCs com driver CANopen para lógica local; (3) agentes IIoT que publicam via MQTT/OPC UA para nuvem. Cada opção tem tradeoffs em latência, gerenciamento e segurança.
Recomende usar VLANs, TLS para comunicação de borda e firewalls industriais; para gateways MQTT, implemente mecanismos de autenticação e autorização granular. Segregação de redes OT/IT e uso de listas brancas de comandos SDO são melhores práticas.
Para baixa latência e determinismo crítico, prefira soluções de gateway local com mapeamento PDO direto e menos overhead de tradução; para telemetria e analytics, opte por edge agents que façam pré‑processamento.
Exemplos práticos de uso do módulo CANopen Slave de 16 entradas digitais isoladas (wet) em campo
Exemplo 1: monitoramento de portas e barreiras em linha de produção — 16 entradas permitem agrupar sensores por zona, enviando eventos em PDOs com timestamp para SCADA. Isso reduz tempo de parada ao identificar rapidamente o ponto de falha.
Exemplo 2: integração com PLC para registro de eventos em manutenção preditiva — eventos digitais mapeados para um gateway IIoT alimentam modelos analíticos que correlacionam falhas, reduzindo MTTR e melhorando MTBF.
Em ambos os casos, documente rotas físicas, IDs de nó e mapeamento de PDO para assegurar rastreabilidade e facilitar troubleshooting.
Caso 1: monitoramento de segurança em linha de produção
Fluxo: sensores de porta (entradas wet) → módulo CANopen Slave (mapeamento PDO por zona) → mestre CANopen / PLC → sistema SCADA → ações (parada segura, alarme). Isso reduz cabeamento e facilita segmentação por zona.
O módulo, ao prover isolamento, evita que falhas em sensores causem distúrbios no barramento, aumentando disponibilidade da linha. Configure watchdogs e tempo de inibição para evitar falsas paradas.
Para aplicações críticas, combine com relés de segurança dedicados e siga normas de segurança funcional (IEC 61508/ISO 13849) conforme requerido.
Caso 2: integração com PLC e registro de eventos para manutenção preditiva
Mapeie cada entrada para um bit em um PDO periódico e registre eventos com timestamp via gateway IIoT para análises. Use a informação para métricas como MTTR e MTBF por componente.
Correlacione disparos de entradas digitais com variáveis analógicas (temperatura, vibração) para identificar padrões que antecedem falhas. Isso possibilita intervenções programadas com menor impacto operacional.
Implemente políticas de retenção de logs e visualize dashboards em ferramentas de analytics para facilitar a tomada de decisão por equipes de manutenção.
Comparação técnica: módulo CANopen Slave de 16 entradas digitais isoladas (wet) vs produtos similares da ICP DAS
Compare número de canais, tipo de isolamento (por canal vs bloco), compatibilidade com perfis CANopen, e opções de montagem. Modelos com isolamento por canal elevam proteção; modelos sem isolamento reduzem custo.
Avalie suporte a EDS, facilidade de configuração, faixa de temperatura e certificações EMC/CE. Alguns modelos ICP DAS oferecem variantes com entradas PNP/NPN configuráveis ou relés de saída integrados, influenciando a escolha conforme aplicação.
Considere também o ecossistema de ferramentas e suporte: disponibilidade de EDS, exemplos de mapeamento e suporte técnico local influenciam TCO e tempo de comissionamento.
Critérios para escolher entre módulos ICP DAS
Checklist decisório: (1) número de I/Os necessários e margem de expansão; (2) tipo de sinal (wet vs dry); (3) isolamento por canal requerido; (4) temperatura/ambiente e certificações EMC; (5) suporte a firmware/EDS e integração com sistemas existentes.
Adicione critérios de projeto: topologia CAN (distância e bitrate), necessidade de terminação e redundância de alimentação. Para ambientes críticos, prefira modelos com MTBF elevado e proteções adicionais.
Se ainda houver dúvida, realize um teste em bancada com EDS importado no mestre CANopen e valide o mapeamento de PDOs antes de aprovar o design final.
Erros comuns, limitações e detalhes técnicos críticos
Erros recorrentes: configuração incorreta de baudrate/Node ID, mapeamento de PDOs errado, ausência de terminação CAN e falta de proteção contra surtos nas entradas. Essas falhas geram intermitência e perda de dados.
Limitações técnicas: latência de PDO quando muitas entradas mudam simultaneamente; a largura do barramento e o tipo de transmissão (evento vs síncrono) impactam desempenho. Conheça os limites do módulo para evitar saturação do barramento.
Detalhes críticos: manter documentação do EDS/firmware, garantir isolamento correto entre sinais e barramento, e implementar políticas de atualização de firmware seguras para não interromper produção.
Procedimentos de troubleshooting avançado
Use ferramentas de captura CAN (CANalyzer, CANoe, Wireshark com interface CAN) para ler frames, SDO exchanges e erros de protocolo (Error Frames). Inspecione sinais físicos com osciloscópio para verificar integridade do sinal CAN.
Leia objetos do Object Dictionary via SDO para checar parâmetros e status; valide counters de erro ou registros de diagnóstico no módulo. Mantenha logs de evento e snapshots antes de atualização de firmware.
Para atualização de firmware, siga procedimentos do fabricante: backup do EDS, versão compatível, ambiente seguro de energia e rollback plan caso a atualização falhe.
Recomendação de manutenção, firmware e ciclo de vida
Implemente inspeções periódicas: verificação de conexões, limpeza de terminais, leitura de logs de erros e checagem de versão de firmware a cada janela de manutenção programada. Registre alterações em CMDB.
Mantenha um plano de gerenciamento de firmware: teste em banco, plano de rollback, janelas de manutenção e comunicação com stakeholders. Renove peças de desgaste e mantenha estoques críticos conforme SLA.
Considere ciclo de vida do equipamento — end‑of‑life do modelo — e planeje migrações para modelos mais recentes, garantindo compatibilidade EDS e mapeamento de PDOs.
Conclusão e chamada para ação — Entre em contato / Solicite cotação
O módulo CANopen Slave de 16 entradas digitais isoladas (wet) é uma solução robusta e eficiente para aquisição de sinais discretos em ambientes industriais, reduzindo cabeamento e aumentando a imunidade a ruído. Seus diferenciais — isolamento por canal, compatibilidade CANopen e EDS — tornam‑no adequado para automação, utilities e aplicações IIoT.
Para aplicações que exigem essa robustez, a série módulo CANopen Slave de 16 entradas digitais isoladas (wet) da ICP Das é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-16-entradas-digital-isoladas-wet.
Se desejar explorar alternativas (gateways, conversores ou módulos com outras combinações de I/O), visite nossa página de aquisição de dados: https://www.lri.com.br/aquisicao-de-dados e consulte artigos técnicos no blog para aprofundamento (ex.: https://blog.lri.com.br/canopen-em-automacao e https://blog.lri.com.br/entradas-digitais-industriais). Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectiva futura e aplicações estratégicas do módulo CANopen Slave de 16 entradas digitais isoladas (wet)
Tendências futuras incluem maior integração com edge analytics, tradução nativa para OPC UA em gateways e uso em arquiteturas de rede veicular/ônibus industriais (ex.: rolling stock). A convergência OT/IT demanda módulos que suportem segurança e interoperabilidade.
Oportunidades por setor: em utilities, uso para monitoramento remoto e automação de ativos espalhados; em manufatura, para digitalização de linhas e redução de tempo de parada por manutenção preditiva. Investir em modularidade e EDS atualizados agiliza migração.
Recomendações estratégicas: padronize mapeamentos, mantenha EDS/versionamento de firmware controlados, e realize pilotos que validem desempenho em campo antes de rollouts em larga escala.
Incentivo à interação: deixe suas dúvidas e experiências nos comentários — quais protocolos você converte hoje para integrar CANopen ao seu SCADA/IIoT?
