Introdução

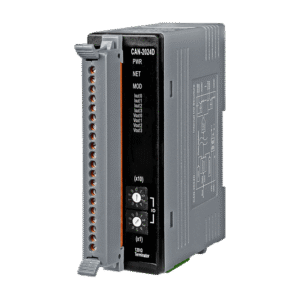

O módulo DeviceNet slave 4 saídas analógicas 14-bit da ICP DAS é um componente estratégico para arquiteturas de automação industrial modernas que utilizam redes DeviceNet para controle distribuído. Voltado para engenheiros de automação, integradores de sistemas e profissionais de TI industrial, ele combina alta resolução analógica, robustez eletromagnética e integração nativa com CLPs, sistemas SCADA e soluções IIoT. Em aplicações como controle de válvulas, inversores de frequência e laços PID distribuídos, o módulo garante precisão e confiabilidade na conversão de sinais analógicos.
No contexto de Indústria 4.0 e IIoT, a demanda por módulos de I/O analógico com melhor resolução, diagnósticos avançados e suporte a manutenção preditiva cresce rapidamente. O módulo DeviceNet slave 4 saídas analógicas 14-bit da ICP DAS atende a essa demanda ao proporcionar resolução de 14 bits, isolamento adequado e facilidade de configuração via rede. Isso o torna uma peça-chave em arquiteturas híbridas que combinam DeviceNet, Ethernet industrial e gateways para nuvem.
Ao longo deste artigo, serão exploradas as principais funcionalidades, aplicações, especificações técnicas, boas práticas de instalação e exemplos reais de uso deste módulo. O objetivo é fornecer um guia técnico completo para especificação, dimensionamento e integração em projetos de automação industrial, utilities, saneamento, energia e OEMs. Se surgir qualquer dúvida ao longo da leitura, deixe seu comentário e participe da discussão técnica.
Introdução ao módulo DeviceNet slave 4 saídas analógicas 14-bit: visão geral e conceito fundamental
O que é o módulo DeviceNet slave 4 saídas analógicas 14-bit da ICP DAS e como ele se encaixa em arquiteturas de automação industrial
O módulo DeviceNet slave 4 saídas analógicas 14-bit da ICP DAS é um dispositivo de I/O remoto projetado para operar como escravo (slave) em redes DeviceNet, fornecendo quatro canais de saída analógica de alta resolução. Esses canais podem ser configurados tipicamente em faixas de 0–10 V e 4–20 mA, permitindo o controle preciso de atuadores analógicos em campo. A resolução de 14 bits oferece 16.384 níveis discretos, garantindo ajuste fino em aplicações críticas.
Em arquiteturas de automação industrial, o módulo posiciona-se na camada de campo, sendo comandado por um scanner DeviceNet integrado ao CLP ou controlador principal. Os dados de saída são enviados ciclicamente pela rede, e o módulo converte esses comandos em sinais de tensão ou corrente. Dessa forma, ele atua como interface entre o controlador lógico e dispositivos de processo como válvulas proporcionais, inversores de frequência, dampers e controladores de posicionamento.
Esse módulo também se integra naturalmente a sistemas SCADA e IIoT por meio de gateways DeviceNet–Ethernet/IP ou DeviceNet–Modbus TCP. Em plantas que buscam digitalização e conectividade, ele é um elemento fundamental para levar variáveis de controle analógicas ao nível de supervisão e análise de dados, suportando estratégias avançadas de controle e otimização de processo.
Visão geral de funcionalidades e diferenciais do módulo DeviceNet slave 4 saídas analógicas 14-bit
Entre os principais recursos de hardware, destacam-se as quatro saídas analógicas independentes, a resolução de 14 bits e o isolamento adequado entre canais e barramento, aumentando a imunidade a ruídos em ambientes industriais severos. A eletrônica é projetada segundo boas práticas de compatibilidade eletromagnética (EMC), alinhada a normas como IEC/EN 62368-1, garantindo segurança e robustez em instalações de manufatura, saneamento e energia.
No firmware, o módulo suporta diferentes modos de operação, incluindo seleção de faixa de saída (tensão/corrente), filtragem digital e parâmetros configuráveis via rede DeviceNet. O dispositivo oferece diagnósticos embarcados, como detecção de falhas na alimentação, erros de comunicação e estados de falha de canal, que podem ser monitorados pelo CLP ou sistema SCADA. Isso simplifica a implementação de rotinas de manutenção preditiva e alarmes.
Em termos de integração, o módulo é compatível com diversos fabricantes de CLP que suportam DeviceNet, permitindo fácil mapeamento de I/O e integração em arquiteturas já existentes. Para aplicações que exigem essa robustez, a série de módulos DeviceNet da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de modelos em:
https://www.lri.com.br/aquisicao-de-dados/modulo-devicenet-slave-4-saidas-analogica-14-bit
Benefícios gerais para engenheiros de automação e integradores
Para engenheiros de automação, o principal benefício é a flexibilidade de controle analógico distribuído com alta resolução, sem necessidade de grandes revisões na arquitetura de controle. Integradores de sistema podem reduzir o cabeamento ponto a ponto ao concentrar sinais analógicos em módulos remotos próximos aos equipamentos de campo, minimizando ruído e queda de tensão em longos percursos.
Profissionais de TI industrial e responsáveis por IIoT se beneficiam da facilidade de integração via gateways, expondo os dados analógicos em protocolos modernos como MQTT, OPC UA ou Modbus TCP, conforme o gateway utilizado. Isso simplifica a construção de dashboards, KPIs de processo e análises avançadas de eficiência energética e OEE (Overall Equipment Effectiveness).
Compradores técnicos encontram na ICP DAS uma linha consolidada de módulos de I/O, com bom custo-benefício, suporte local e documentação em português. Para aprofundar o entendimento sobre integração de I/O industrial, recomenda-se a leitura de outros artigos técnicos no blog da LRI/ICP, como sobre aquisição de dados remota e gateways industriais:
https://blog.lri.com.br/
Principais aplicações do módulo DeviceNet slave 4 saídas analógicas 14-bit e setores atendidos
Aplicações típicas em automação de máquinas e processos
Em automação de máquinas, o módulo é amplamente utilizado no controle de válvulas proporcionais e atuadores analógicos, onde a saída 4–20 mA ou 0–10 V define a posição ou abertura. Isso é comum em máquinas de envase, prensas hidráulicas, sistemas de dosagem e mistura, onde a precisão da saída analógica impacta diretamente a qualidade do produto final.
Outra aplicação relevante é o controle de velocidade de inversores de frequência e drivers de motores. Ao fornecer um sinal analógico de referência, o módulo permite ajustes suaves de velocidade, torque ou posição, integrado ao CLP via DeviceNet. Isso é essencial em linhas de produção, transportadores, centrífugas e bombas, onde a dinâmica do processo exige respostas rápidas e precisas.
Em laços de controle PID distribuídos, o módulo atua como interface de saída para a variável manipulada, enquanto o controlador PID é executado no CLP ou em controladores dedicados. Essa abordagem é comum em processos térmicos, controle de vazão e pressão, especialmente em arquiteturas DeviceNet já consolidadas em plantas legadas, que estão sendo gradualmente modernizadas.
Setores industriais que mais se beneficiam do módulo
Na manufatura discreta, como automotiva, eletroeletrônica e bens de consumo, o módulo DeviceNet slave 4 saídas analógicas 14-bit é utilizado em células de montagem, sistemas de teste e linhas de produção flexíveis. A precisão analógica contribui para controle fino de movimentos, pressão de aperto, dosagem de fluidos e outros parâmetros críticos.
Em processos contínuos, como indústria química, saneamento, óleo e gás e alimentos e bebidas, o módulo é aplicado em estações de bombeamento, sistemas de dosagem, controle de nível e pressão, e em diversas malhas de controle distribuídas ao longo da planta. A robustez do DeviceNet e a alta resolução do módulo garantem estabilidade de processo, reduzindo variações e paradas.
No segmento de building automation e infraestrutura, o módulo é empregado em sistemas HVAC, utilidades industriais, redes de água gelada, vapor e ar comprimido. Sinais analógicos de controle de dampers, válvulas de controle de fluxo e variadores de velocidade são gerados pelo módulo, enquanto o sistema de supervisão acompanha desempenhos, alarmes e eficiência energética.
Benefícios transversais em utilities, energia e OEMs
Empresas de utilities (saneamento, energia elétrica, gás) se beneficiam da capacidade de distribuição geográfica dos módulos DeviceNet, permitindo controle local de ativos em estações remotas com comunicação confiável. O uso de saídas analógicas de 14 bits assegura ajustes finos em bombas, válvulas e reguladores, melhorando a estabilidade de redes de distribuição.
No setor de energia, incluindo geração distribuída e plantas industriais com cogeração, o módulo pode ser integrado a sistemas de controle de turbinas, geradores e sistemas auxiliares, oferecendo controle preciso de variáveis de processo. A comunicação via DeviceNet reduz o cabeamento e facilita a expansão modular de sistemas.
Fabricantes de máquinas (OEMs) encontram no módulo uma solução compacta e padronizada para implementar controle analógico robusto em equipamentos destinados ao mercado global. A compatibilidade com redes DeviceNet, amplamente adotadas, e a boa relação custo-benefício da ICP DAS tornam o módulo um componente atrativo em projetos de série.
Especificações técnicas do módulo DeviceNet slave 4 saídas analógicas 14-bit: características elétricas, de comunicação e mecânicas
Tabela detalhada de especificações técnicas do módulo DeviceNet slave 4 saídas analógicas 14-bit
| Categoria | Especificação |
|---|---|
| Tipo de módulo | DeviceNet slave – 4 saídas analógicas 14-bit |
| Número de canais | 4 saídas analógicas independentes |
| Resolução | 14 bits (16.384 níveis) |
| Faixa de saída | 0–10 V, 0–5 V, 4–20 mA (conforme configuração/modelo) |
| Precisão típica | ±0,1 % FSR (tensão) / ±0,2 % FSR (corrente)* |
| Isolação | Isolação entre canais e barramento DeviceNet* |
| Tensão de alimentação | 10–30 Vcc* |
| Consumo de corrente | Típico 100 mA @ 24 Vcc* |
| Conectividade DeviceNet | Velocidades 125/250/500 kbps, endereço 0–63 |
| Temperatura de operação | -25 °C a +75 °C* |
| Montagem | Trilho DIN, em painel |
| Certificações | CE, RoHS, EMC em conformidade com IEC/EN 62368-1* |
*Valores típicos de módulos ICP DAS da mesma família; consulte o datasheet oficial para dados exatos.
A tabela acima resume os principais parâmetros elétricos, de comunicação e mecânicos do módulo. A resolução de 14 bits e as faixas configuráveis de saída tornam o dispositivo adequado para uma ampla gama de aplicações analógicas, tanto em tensão quanto em corrente. A precisão típica indicada assegura que o erro de conversão se mantenha dentro de margens aceitáveis para a maioria dos processos industriais.
A conectividade DeviceNet com suporte a múltiplas taxas de baud e endereçamento flexível simplifica a integração em redes existentes. A faixa ampliada de temperatura de operação é essencial para aplicações em campo, em painéis não climatizados ou ambientes agressivos. As certificações de compatibilidade eletromagnética e segurança reforçam a adequação do módulo a aplicações industriais exigentes.
Para detalhes completos de cada modelo da linha DeviceNet analógica da ICP DAS, recomenda-se a consulta direta às fichas técnicas disponíveis no site da LRI:
https://www.lri.com.br/
Recursos avançados e parâmetros configuráveis do módulo
O módulo oferece modos de saída selecionáveis, permitindo configurar cada canal para tensão ou corrente, conforme a necessidade da aplicação. Essa flexibilidade reduz a necessidade de múltiplos modelos de hardware em estoque, facilitando a padronização em grandes plantas industriais ou em linhas de produtos OEM.
Recursos de filtragem digital e ajustes de tempo de atualização podem ser configurados via DeviceNet, contribuindo para maior estabilidade em sinais sujeitos a ruído e flutuações rápidas. Em aplicações de processo, isso ajuda a suavizar a resposta de atuadores e evitar oscilações indesejadas em laços de controle fechados.
Além disso, o módulo suporta diagnósticos embarcados, como detecção de condições fora de faixa, ausência de alimentação e falhas de comunicação. Esses diagnósticos podem ser lidos pelo CLP ou SCADA, permitindo a criação de telas de alarmes e rotinas de manutenção preditiva, alinhadas a boas práticas de confiabilidade e disponibilidade de ativos.
Importância de MTBF, robustez e alinhamento a normas
Na especificação de módulos de I/O analógico, métricas como MTBF (Mean Time Between Failures) são cruciais para avaliar a confiabilidade em operação contínua. Módulos da ICP DAS são projetados para alta durabilidade, reduzindo a necessidade de paradas não programadas e custos de manutenção ao longo do ciclo de vida da planta.
O atendimento a normas como IEC/EN 62368-1 (segurança de equipamentos de TI/AV) e requisitos de EMC garante que o módulo possa operar ao lado de outros equipamentos industriais sem causar ou sofrer interferências indevidas. Isso é particularmente relevante em painéis elétricos densos, com inversores, soft-starters e cargas indutivas.
Para aplicações em setores regulados ou críticos, como saneamento, óleo e gás e energia, esse alinhamento normativo e a robustez eletromagnética são diferenciais importantes na seleção de fornecedores e componentes. A ICP DAS se posiciona como parceira de longo prazo para integradores que necessitam de soluções de I/O de alta confiabilidade.
Importância estratégica do módulo DeviceNet slave 4 saídas analógicas 14-bit em arquiteturas DeviceNet modernas
Benefícios para desempenho, confiabilidade e manutenção preditiva
Ao concentrar saídas analógicas de alta resolução em módulos remotos próximo aos equipamentos de campo, reduz-se o comprimento de cabos de sinal analógico, minimizando ruído e queda de tensão. Isso melhora a fidelidade dos sinais e, consequentemente, o desempenho de laços de controle críticos. A arquitetura distribuída também facilita expansões e modificações futuras.
A presença de diagnósticos embutidos e status de canais acessíveis via DeviceNet contribui diretamente para estratégias de manutenção preditiva. É possível monitorar tendências de falhas de canal, perda de alimentação local ou problemas de comunicação, permitindo ao time de manutenção intervir antes da parada total do processo, aumentando o OEE da planta.
Combinado a sistemas SCADA e plataformas IIoT, o módulo permite a coleta de dados em larga escala sobre variáveis de processo e desempenho de atuadores. Essa visibilidade suporta programas de melhoria contínua, otimização energética e redução de variabilidade, todos pilares da Indústria 4.0.
Diferenciais técnicos e competitivos dentro da linha ICP DAS
Em comparação com módulos de resolução inferior (por exemplo, 12 bits), o módulo DeviceNet slave 4 saídas analógicas 14-bit oferece maior granularidade, o que se traduz em melhor controle e estabilidade, especialmente em processos sensíveis. Já em relação a módulos de 16 bits, o modelo de 14 bits tende a apresentar uma relação custo-benefício mais favorável, atendendo à grande maioria das aplicações industriais.
A robustez mecânica, a faixa de temperatura ampliada e o suporte a múltiplas taxas de comunicação DeviceNet reforçam a adequação do módulo a ambientes industriais distintos, desde painéis em chão de fábrica até instalações remotas em saneamento e energia. A compatibilidade com outros módulos da família ICP DAS permite compor soluções modulares, combinando entradas e saídas digitais, contadores e interfaces seriais.
Outro diferencial importante é o suporte técnico especializado em português, oferecido pela LRI/ICP, com documentação clara, exemplos de aplicação e suporte à integração com diferentes fabricantes de CLP e sistemas SCADA. Para mais conteúdos técnicos sobre DeviceNet e I/O remoto, consulte:
https://blog.lri.com.br/
Alinhamento com práticas de engenharia e requisitos de mercado
A adoção de módulos de I/O remotos em redes de campo como DeviceNet está alinhada às boas práticas de engenharia preconizadas por normas e guias de automação industrial. A segmentação de I/O por área de processo, a redução de pontos de falha e a modularidade favorecem a confiabilidade e a escalabilidade da planta.
No mercado atual, onde a digitalização e a conectividade ganham relevância, o uso de módulos analógicos de alta resolução compatíveis com redes legadas, mas integráveis a arquiteturas IIoT, é um diferencial competitivo. O módulo DeviceNet slave 4 saídas analógicas 14-bit permite preservar investimentos já feitos em DeviceNet, ao mesmo tempo em que prepara a planta para uma integração futura com redes Ethernet industriais e nuvem.
Para integradores e OEMs, esse alinhamento reduz o risco de obsolescência tecnológica e assegura que as soluções entregues aos clientes finais sejam compatíveis com tendências de longo prazo, como manutenção baseada em condição, análise de dados em nuvem e integração com MES/ERP.
Guia prático: como instalar, configurar e usar o módulo DeviceNet slave 4 saídas analógicas 14-bit no chão de fábrica
Como instalar fisicamente o módulo e realizar a ligação elétrica correta
A instalação física do módulo é feita tipicamente em trilho DIN, dentro de painéis elétricos ou caixas de junção em campo. Deve-se garantir uma ventilação adequada e distanciamento mínimo de equipamentos geradores de calor ou forte interferência eletromagnética, como inversores e soft-starters, seguindo as recomendações do manual.
A alimentação do módulo deve ser feita com fonte DC adequada, observando a faixa de tensão de alimentação especificada (por exemplo, 10–30 Vcc) e a capacidade de corrente. A fiação das saídas analógicas deve utilizar cabos apropriados, preferencialmente par trançado blindado, para minimizar interferências. A polaridade e o tipo de sinal (tensão ou corrente) devem ser respeitados em cada canal.
Boas práticas de aterramento e blindagem incluem a conexão adequada da malha de blindagem em um único ponto, geralmente no painel, evitando loops de terra. A segregação física entre cabos de potência e cabos de sinal é recomendada para reduzir a captação de ruído. Essas medidas são fundamentais para garantir a precisão efetiva dos 14 bits em ambiente industrial.
Como configurar o módulo na rede DeviceNet
A configuração na rede DeviceNet inicia-se pela definição do endereço de node e da taxa de comunicação (baud rate), geralmente por meio de chaves DIP ou software de configuração, conforme o modelo. Deve-se planejar o endereçamento de forma consistente com a topologia da rede para facilitar diagnóstico e manutenção.
Em seguida, o módulo deve ser incluído na tabela de I/O do scanner DeviceNet (no CLP ou controlador mestre). Isso envolve o mapeamento dos registros de saída analógica em palavras de saída do controlador. Softwares de configuração dos principais fabricantes de CLP (Rockwell, Omron, etc.) geralmente reconhecem o módulo por meio de arquivos EDS, simplificando o processo.
Após o mapeamento, recomenda-se executar testes iniciais de comunicação e funcionalidade, como escrita de valores fixos nas saídas e medição com multímetro ou calibrador. Isso permite validar o endereçamento, a faixa de saída e a resposta dos dispositivos de campo antes de colocar o sistema em operação definitiva.
Como ajustar e calibrar as 4 saídas analógicas de 14 bits
A calibração das saídas analógicas pode ser realizada em bancada ou em campo, utilizando instrumentos rastreados a padrões metrológicos (por exemplo, calibradores de processo certificados). O procedimento típico envolve aplicar valores digitais conhecidos (0 %, 50 %, 100 % do span) e verificar se as tensões ou correntes medidas correspondem aos valores esperados.
Quando necessário, podem ser aplicados ajustes de offset e ganho via parâmetros do módulo ou compensações no programa do CLP. Em aplicações críticas, como dosagem de produtos químicos ou controle de pressão em processos sensíveis, essa calibração garante que a resolução de 14 bits se traduza efetivamente em precisão real.
Recomenda-se documentar os resultados da calibração e a periodicidade de revalidação, em conformidade com políticas internas de qualidade e rastreabilidade. Em setores regulados, essa documentação pode ser exigida por auditorias e normas específicas do segmento.
Integração do módulo DeviceNet slave 4 saídas analógicas 14-bit com sistemas SCADA e IIoT
Como integrar o módulo a CLPs, SCADA e sistemas de supervisão
A integração com CLPs é direta, via scanner DeviceNet, conforme descrito anteriormente. Uma vez que as saídas analógicas estejam mapeadas em tags de saída no CLP, esses mesmos tags podem ser expostos ao sistema SCADA por meio da comunicação nativa do CLP (Ethernet/IP, Modbus TCP, Profinet, etc.).
No SCADA, os sinais analógicos podem ser representados em telas de operação como barras, mostradores, gráficos de tendência e controles de setpoint, permitindo ao operador visualizar e ajustar variáveis de processo com precisão. Alarmes de limite alto/baixo ou taxa de variação podem ser configurados para detectar desvios de operação.
Essa integração permite ainda a criação de relatórios e históricos de variáveis de saída, contribuindo para análise de performance de atuadores, detecção de condições de desgaste e correlação com variáveis de processo. Em conjunto com módulos de entrada analógica e digital, forma-se uma base sólida de dados de planta para estratégias avançadas de otimização.
Conectando o módulo ao universo IIoT e Indústria 4.0
Para levar os dados do módulo DeviceNet slave 4 saídas analógicas 14-bit ao mundo IIoT, é comum utilizar gateways industriais que convertem DeviceNet para protocolos baseados em Ethernet, como Modbus TCP, OPC UA ou MQTT. Esses gateways funcionam como ponte entre a rede de campo e a infraestrutura de TI.
Uma vez disponíveis em protocolos modernos, os dados de saída e diagnósticos do módulo podem ser enviados para plataformas em nuvem, sistemas de análise de dados ou soluções de manutenção preditiva. Isso possibilita monitoramento remoto, alertas via e-mail/SMS e dashboards acessíveis em navegadores ou dispositivos móveis.
Estratégias de historização em bancos de dados, combinadas com algoritmos de análise, permitem identificar padrões de uso de atuadores, ciclos de operação e correlações entre ajustes de saída e indicadores de eficiência (por exemplo, consumo de energia ou rendimento de produção). Para aplicações que exigem esse nível de integração, a linha de gateways e módulos da ICP DAS oferece um ecossistema completo. Confira opções complementares em:
https://www.blog.lri.com.br/
Segurança, segmentação de redes e boas práticas de IIoT
Na integração com IIoT, é fundamental considerar segurança cibernética e segmentação de redes. A rede DeviceNet deve permanecer isolada por trás de gateways e firewalls industriais, evitando exposição direta a redes corporativas ou à internet. Recomenda-se uso de VLANs, VPNs e controle de acesso para proteger sistemas de controle.
Boas práticas incluem a definição de políticas claras de quem pode alterar parâmetros de saída, configurar o módulo ou ajustar setpoints via SCADA e plataformas IIoT. Logs de auditoria e trilhas de alteração ajudam a manter rastreabilidade e conformidade com normas internas e regulatórias.
Ao seguir essas recomendações, é possível colher os benefícios da Indústria 4.0 sem comprometer a segurança e a disponibilidade do sistema. O módulo DeviceNet slave 4 saídas analógicas 14-bit, dentro dessa arquitetura, torna-se um elo confiável entre o mundo físico e as camadas de supervisão e análise de dados.
Exemplos práticos de uso do módulo DeviceNet slave 4 saídas analógicas 14-bit em aplicações reais
Caso prático 1: controle de bombas e válvulas em sistema de saneamento
Em uma estação de tratamento de água, a rede DeviceNet interliga CLPs a diversos módulos de I/O remotos espalhados pela planta. O módulo DeviceNet slave 4 saídas analógicas 14-bit é utilizado para controlar válvulas de controle de vazão e pressão, bem como a velocidade de bombas por meio de sinais analógicos para inversores de frequência.
Cada uma das quatro saídas pode comandar uma malha distinta, por exemplo: controle de vazão de entrada, nível de tanque intermediário, pressão na linha de recalque e dosagem de produtos químicos. A resolução de 14 bits permite ajustes finos de vazão e pressão, reduzindo oscilações e melhorando a estabilidade hidráulica do sistema.
Com a integração ao SCADA e, eventualmente, a plataformas IIoT, é possível acompanhar tendências de operação, consumo de energia das bombas e desempenho de válvulas ao longo do tempo. Isso suporta decisões de manutenção e investimentos em eficiência energética, alinhando-se às metas de redução de perdas e melhoria de qualidade de água.
Caso prático 2: automação de linha de produção com controle de velocidade
Em uma linha de produção de embalagens, diversos transportadores e máquinas de processo necessitam de controle de velocidade coordenado. O CLP central executa algoritmos de sincronismo e, via rede DeviceNet, envia setpoints de velocidade a inversores de frequência por meio do módulo de 4 saídas analógicas 14-bit.
A alta resolução das saídas analógicas permite ajustes muito finos de velocidade, minimizando diferenças entre seções da linha e reduzindo paradas por enrosco ou desalinhamento de produtos. Ajustes de aceleração e desaceleração também podem ser parametrizados, resultando em movimentos suaves e menor desgaste mecânico.
Os dados de setpoint e feedback de velocidade são enviados ao SCADA, que registra tendências e indicadores de produtividade, rejeitos e tempo de ciclo. Isso possibilita análises correlacionando ajustes de velocidade com qualidade do produto e consumo de energia, contribuindo para melhoria contínua e aumento de OEE.
Caso prático 3: aplicação em HVAC e utilidades industriais
Em um sistema HVAC industrial, o módulo DeviceNet slave 4 saídas analógicas 14-bit é aplicado no controle de dampers de ar, válvulas de água gelada e velocidade de ventiladores via inversores. Cada saída analógica define a posição ou velocidade desses atuadores, controlados por laços PID executados no CLP.
A precisão da saída analógica se reflete em controle mais estável de temperatura e pressão em dutos, contribuindo para conforto térmico, qualidade de ar e eficiência energética. Flutuações menores reduzem o ciclo de liga/desliga de compressores e bombas, aumentando a vida útil dos equipamentos.
Com dados integrados a um sistema de supervisão ou plataforma IIoT, é possível implementar estratégias avançadas, como controle baseado na demanda real, horários de pico e condições climáticas externas. Isso gera economia de energia significativa em ambientes como shopping centers, hospitais e plantas industriais de grande porte.
Comparações, erros comuns e detalhes técnicos críticos no uso do módulo DeviceNet slave 4 saídas analógicas 14-bit
Comparando com outros módulos analógicos da ICP DAS
Dentro da linha ICP DAS, existem módulos com diferentes resoluções (12, 14, 16 bits) e combinações de I/O (somente saída, somente entrada, mistos). O modelo de 14 bits se posiciona como solução intermediária, oferecendo melhor desempenho que os de 12 bits a um custo inferior aos de 16 bits, adequado para a maioria dos processos industriais.
Módulos exclusivamente de saída analógica, como o DeviceNet slave 4 saídas 14-bit, são indicados quando o projeto exige alto número de atuadores analógicos e poucas entradas locais. Já módulos mistos (entradas e saídas analógicas) podem ser mais vantajosos em pontos da planta onde há simultaneamente sensores e atuadores analógicos próximos.
Para aplicações que exigem a robustez e flexibilidade aqui descritas, a série de módulos DeviceNet analógicos ICP DAS é a solução ideal. Confira as especificações e opções de faixas de sinal diretamente na página de produto:
https://www.lri.com.br/aquisicao-de-dados/modulo-devicenet-slave-4-saidas-analogica-14-bit
Erros comuns na especificação, instalação e configuração
Um erro recorrente na especificação é não considerar corretamente a faixa de saída necessária (tensão vs corrente). Selecionar saída em 0–10 V para um inversor que exige 4–20 mA, por exemplo, resulta em comportamento incorreto ou necessidade de conversores adicionais. É fundamental verificar o tipo de entrada analógica de cada dispositivo de campo.
Na instalação, erros de aterramento e blindagem podem levar a ruídos e instabilidades de leitura, reduzindo a efetiva precisão do sistema. Cabos mal segregados ou blindagens conectadas em mais de um ponto podem criar loops de terra e interferências. Seguir boas práticas de cabeamento é essencial para aproveitar a resolução de 14 bits.
Na configuração, equívocos no endereçamento DeviceNet, parametrização de baud rate ou mapeamento de I/O no scanner são causas frequentes de falha de comunicação. Verificar se todos os dispositivos compartilham o mesmo baud rate, se não há conflito de endereços e se o arquivo EDS correto está sendo utilizado é passo obrigatório em comissionamento.
Detalhes técnicos que fazem diferença na performance
O tempo de atualização das saídas analógicas e a latência da rede DeviceNet impactam diretamente a resposta do sistema em aplicações dinâmicas. Processos que exigem alta velocidade de resposta podem demandar ajustes de taxa de atualização e, eventualmente, segmentação da rede ou priorização de tráfego.
O comprimento do cabo e a topologia DeviceNet (tronco/derivações) também influenciam a robustez da comunicação. Respeitar os limites de comprimento por taxa de baud, utilizar terminadores adequados e manter a integridade da malha é fundamental para evitar erros intermitentes, difíceis de diagnosticar em campo.
Por fim, considerar fatores como temperatura ambiente, ventilação do painel e carga aplicada às saídas evita operação fora de especificação. Em correntes próximas ao limite máximo, a dissipação térmica deve ser avaliada. Esses cuidados garantem a longevidade e o desempenho nominal do módulo em operação contínua.
Conclusão
O módulo DeviceNet slave 4 saídas analógicas 14-bit da ICP DAS é um investimento estratégico para empresas que utilizam ou pretendem utilizar arquiteturas DeviceNet em automação de máquinas, processos e utilities. Sua combinação de alta resolução, robustez, diagnósticos avançados e facilidade de integração com CLPs, SCADA e IIoT o posiciona como um componente-chave em projetos de modernização e expansão de plantas.
Ao escolher esse módulo, engenheiros de automação e integradores garantem maior precisão no controle de válvulas, bombas, inversores e outros atuadores analógicos, reduzindo variabilidade de processo e aumentando OEE. A compatibilidade com redes legadas e a possibilidade de integração com arquiteturas híbridas (DeviceNet + Ethernet industrial + IIoT) asseguram proteção do investimento e alinhamento com as tendências de Indústria 4.0.
Como próximos passos, recomenda-se:
- Verificar requisitos de faixa de sinal (tensão/corrente) e resolução.
- Avaliar topologia e capacidade da rede DeviceNet existente.
- Planejar a integração com SCADA e eventuais gateways IIoT.
Para projetos atuais ou futuros, entre em contato com um especialista da LRI/ICP para suporte técnico na seleção, dimensionamento e cotação do módulo DeviceNet slave 4 saídas analógicas 14-bit. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Ficou alguma dúvida sobre especificações, integração com CLP/SCADA ou uso em um cenário específico da sua planta? Deixe sua pergunta nos comentários e compartilhe suas experiências com DeviceNet e I/O analógico em campo.
