Introdução

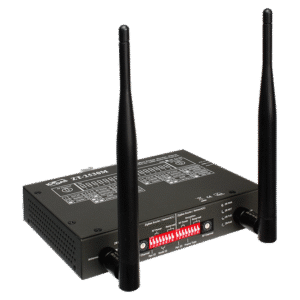

O Módulo Zigbee Bridge (bridge/coordenador/roteador) da ICP DAS é um equipamento de comunicação sem fio projetado para interligar redes de sensores e atuadores Zigbee a sistemas industriais e de TI, permitindo integração direta com SCADA, gateways IIoT e plataformas em nuvem. Neste artigo técnico abordarei o funcionamento fundamental do módulo Zigbee Bridge, suas funções como bridge, coordinator e router, e o contexto de aplicação em automação industrial, utilities e Indústria 4.0. Usarei termos como Zigbee, gateway Zigbee, MQTT, Modbus e referências normativas aplicáveis (ex.: IEC 62368‑1, IEC 61000) para garantir precisão e credibilidade.
O módulo opera em 2,4 GHz seguindo o padrão Zigbee (IEEE 802.15.4) com taxa física típica de 250 kbps, oferecendo baixo consumo energético e topologias mesh resilientes. Apresentarei exemplos de arquitetura, especificações detalhadas e procedimentos de instalação/configuração, incluindo aspectos de segurança como AES‑128, práticas de segmentação de rede e recomendações de conformidade com IEC 62443. O objetivo é fornecer o conteúdo técnico mais completo e acionável para engenheiros de automação e integradores de sistemas.
Ao longo do texto haverá tabelas de especificações, listas de verificação e comparativos com outras soluções ICP DAS e concorrentes, para apoiar decisões de projeto e compra. Incentivo a interação: deixe perguntas nos comentários, descreva seu cenário e peça suporte técnico; responderemos com diagnósticos práticos e sugestões de configuração. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Visão geral técnica do Módulo Zigbee Bridge e arquitetura operacional
A arquitetura do Módulo Zigbee Bridge combina um rádio IEEE 802.15.4, um microcontrolador embarcado e interfaces industriais (Ethernet, RS‑232/RS‑485). Em modo Coordinator, o módulo forma e gerencia a PAN (Personal Area Network), atribui endereços de rede e mantém tabelas de roteamento; em modo Router, estende a cobertura e encaminha tráfego; em modo Bridge, atua como tradutor/proxy entre a rede Zigbee e redes IP/serial. Isso permite interoperabilidade com SCADA via Modbus TCP/RTU, MQTT ou APIs RESTful.
O fluxo de dados típico é: sensores Zigbee → mesh → coordinator/bridge → conversão de protocolo → gateway IIoT/SCADA. A implementação de firmware frequentemente inclui buffers circulares, filas priorizadas e watchdogs para garantir latência determinística em aplicações críticas. Para ambientes industriais recomenda‑se validar MTBF e testar sob especificações IEC 60068 (choque e vibração) e IEC 61000 (compatibilidade eletromagnética).
Do ponto de vista de gerenciamento, o módulo suporta OTA (Over‑The‑Air) para firmware e perfis de rede Zigbee (ZCL), logs locais e SNMP para monitoramento. Em projetos de escalabilidade é comum a utilização de múltiplos coordinators redundantes (redundância ativa/passiva) e segmentação por PAN ID para evitar saturação de tráfego, especialmente em cenários IIoT de alta densidade de nós.
Principais aplicações e setores atendidos pelo Módulo Zigbee Bridge — Zigbee, Gateway Zigbee, IIoT
O Módulo Zigbee Bridge é amplamente utilizado em automação predial (controle de iluminação, HVAC), monitoramento energético, indústria e utilities, e agricultura inteligente. Em prédios comerciais integra sensores de ocupação, luminárias e controladores DALI via Zigbee, reduzindo cabeamento e facilitando retrofit. Em utilities, permite telemetria de painéis de baixa tensão e monitoramento de transformadores com agregação local antes de enviar dados ao SCADA.
No contexto IIoT e Indústria 4.0, o equipamento atua como ponto de borda (edge node) que converte dados Zigbee para MQTT ou Modbus TCP, permitindo ingestion em plataformas de analytics e digital twins. Integração com gateways permite aplicar regras de filtragem e compressão no edge para otimizar largura de banda. Além disso, o uso de Zigbee reduz consumo energético comparado a tecnologias Wi‑Fi, sendo vantajoso para sensores alimentados por bateria.
Setores como manufatura, logística e agricultura se beneficiam da topologia mesh do Zigbee para cobrir grandes áreas com nós de baixo custo. Exemplos práticos incluem rastreamento de ativos em pátios logísticos, monitoramento de umidade no campo e controle de iluminação em parques industriais. Para aplicações que exigem essa robustez, a série Módulo Zigbee Bridge da ICP DAS é a solução ideal. Confira as especificações e opções de compra: https://www.lri.com.br/comunicacao-de-dados/modulo-zigbee-bridge-coordenador-e-roteador
Especificações técnicas do Módulo Zigbee Bridge (tabela de comparação rápida)
Tabela resumida de especificações
| Modelo | Modo | Frequência | Taxa de dados | Antena | Portas físicas | Protocolos suportados | Alimentação | Temp. operação | Certificações |
|---|---|---|---|---|---|---|---|---|---|
| ZB‑Bridge | Bridge/Coordinator | 2.4 GHz | 250 kbps | SMA (externa) | Ethernet 10/100, RS‑485, RS‑232 | Zigbee (ZCL), Modbus RTU/TCP, MQTT, REST | 12–48 VDC / PoE opc. | -40 a 75 °C | CE, FCC, RoHS |
| ZB‑Coordinator | Coordinator | 2.4 GHz | 250 kbps | PCB/externa | Ethernet 10/100 | Zigbee, Modbus TCP | 12–24 VDC | -30 a 70 °C | CE, FCC |
| ZB‑Router | Router | 2.4 GHz | 250 kbps | PCB | RS‑485 | Zigbee | 12–48 VDC | -40 a 75 °C | CE, RoHS |
Detalhes técnicos adicionais (firmware, memória, segurança)
O firmware suporta Zigbee 3.0/ZCL, pilha IEEE 802.15.4 certificada e OTA para atualização segura. Memória flash típica é de 16–32 MB para armazenar imagens de firmware e logs, com RAM de 64–256 KB para buffers e tabelas de roteamento. O módulo implementa AES‑128 para criptografia de camada Zigbee e suporta TLS 1.2/1.3 para conexões TCP/IP, alinhado com práticas recomendadas IEC 62443 para segurança industrial.
Em termos elétricos, as fontes seguem requisitos de PFC (Power Factor Correction) em versões com fonte interna e especificações de ripple e inrush controladas para alimentar ambientes sensíveis. O MTBF estimado em condições industriais típicas é superior a 100.000 horas, dependendo do modelo e ciclo térmico. Suporte a testes de conformidade EMC (IEC 61000‑6‑2/‑6‑4) e a certificações locais (FCC/IC) completa o escopo técnico.
Benefícios, importância e diferenciais do Módulo Zigbee Bridge
A adoção do módulo traz ganhos imediatos em redução de cabeamento, flexibilidade de instalação e tempo de implantação. A topologia mesh do Zigbee melhora a resiliência da rede: falhas em um nó não isolam a aplicação graças ao roteamento dinâmico. A capacidade de converter diretamente para Modbus TCP ou MQTT reduz etapas de integração, diminuindo latência e complexidade de middleware.
Do ponto de vista de ROI, os benefícios incluem menor custo de infraestrutura, manutenção simplificada (menos pontos de falha física) e economia energética em sensores wireless. Projetos de retrofit em fábricas ou prédios geralmente veem payback em meses devido à redução de obras civis e tempo de comissionamento. Ferramentas de monitoramento remoto e logs ajudam a prever falhas e otimizar manutenção corretiva versus preventiva.
Diferenciais da ICP DAS incluem robustez industrial, opção de PoE, suporte técnico local e firmware certificado para integração com SCADA. Recursos como watchdogs redundantes, logs persistentes e opções de criptografia elevam a confiabilidade e segurança operacional frente a concorrentes commodity.
Guia prático: como instalar, configurar e operar o Módulo Zigbee Bridge
Preparação física e checklist de instalação
- Verifique a tensão de alimentação (12–48 VDC) e, se aplicável, PoE. Certifique‑se de usar fontes com PFC e proteção contra surtos.
- Monte o módulo em trilho DIN ou painel ventilado; mantenha distância de fontes EMI e grandes motores. Fixe a antena em posição elevada para otimizar cobertura.
- Realize teste de cobertura preliminar com um scanner RF (ver canais ocupados). Documente PAN ID, canal e coordenadas dos nós para planejamento.
Configuração inicial da função Bridge/Coordinator/Router
- Acesse a interface web via Ethernet (IP default) ou porta serial; autentique com credenciais padrão e altere imediatamente.
- Defina PAN ID, canal Zigbee (escolha canal com menos interferência, típico entre canais 11–26), potencia de transmissão e modo de operação.
- Configure endpoints de integração: Modbus TCP mapping, broker MQTT (broker local/na nuvem), e parâmetros de TLS/CA se usar segurança TLS.
Integração de dispositivos Zigbee (pareamento e gerenciamento)
- Coloque o coordinator em modo de inclusão e ative o modo de inclusão nos dispositivos Zigbee; verifique logs para confirmar associação e atribuição de endereço.
- Mapeie endpoints e clusters ZCL para registradores Modbus/MQTT topics. Utilize tabelas de tradução para normalizar nomes e unidades.
- Estabeleça políticas de supervisão (heartbeat) para detectar nós offline e automatizar alarmes em SCADA.
Atualização de firmware, backup e manutenção preventiva
- Efetue backup completo de configuração antes de OTA. Valide checksum e mantenha imagem de rollback.
- Teste atualizações em bancada (ambiente de homologação) e programe janelas de manutenção com tolerância a rollback automático.
- Monitore logs, utilização de memória e estatísticas de rede Zigbee para planejar ciclos de manutenção e substituição preventiva.
Diagnóstico e resolução de problemas comuns
- Perda de link: verifique interferência RF, potência TX e estado da antena; altere canal se necessário.
- Latência alta: inspecione filas de buffer e priorização; aumente largura de banda entre bridge e gateway, reduza polling desnecessário.
- Conflitos de PAN ID e endereçamento: reenfile dispositivos problemáticos, redefina PAN se necessário e use controles de acesso para segurança.
Integração do Módulo Zigbee Bridge com sistemas SCADA e plataformas IIoT — Zigbee, Gateway Zigbee
A integração é feita tipicamente por conversão de protocolo: Zigbee → Modbus TCP/RTU → SCADA ou Zigbee → MQTT → IIoT/Cloud. Para SCADA legados, mapeie clusters ZCL para registradores Modbus e utilize tabelas de escala e unidades. Para plataformas IIoT modernas, publique tópicos MQTT com payloads JSON padronizados; use QoS adequado (1 ou 2) conforme crítica da mensagem.
Protocolos suportados incluem Modbus, MQTT, OPC‑UA (via gateway intermediário) e REST para ingestão direta. Recomenda‑se usar TLS para MQTT e HTTPS para REST; políticas de autenticação e controle de acesso (tokens, certificados) devem ser aplicadas conforme IEC 62443. Bufferização local e gateways edge garantem continuidade de dados em queda de link.
Arquitetura típica: edge (Zigbee nodes + Bridge) → gateway de borda (tradução, filtragem) → broker MQTT/OPC UA → SCADA/Cloud. Para alta disponibilidade, implemente redundância em gateway e broker, e estratégias de failover de rede (VPNs, múltiplos uplinks).
Leia mais sobre integração SCADA e IIoT: https://blog.lri.com.br/integracao-scada-iot e segurança IIoT: https://blog.lri.com.br/seguranca-industrial-IIoT
Exemplos práticos de uso do Módulo Zigbee Bridge em projetos reais
Em automação predial, um projeto típico controla iluminação e HVAC com grupos Zigbee espalhados por pavimentos. O coordinator centraliza tráfego e a bridge converte estados em Modbus TCP para o BMS. KPIs: redução de consumo de energia em ~20% e tempo de instalação reduzido em 40% versus cabeamento DALI completo.
Em subestações, medidores de energia wireless Zigbee coletam leituras periódicas que são agregadas pela bridge e enviadas ao SCADA via Modbus TCP com segurança TLS. A arquitetura permite granularidade de 1 minuto e compressão edge para reduzir tráfego. Resultado: visibilidade em tempo real e detecção precoce de anomalias.
Para agricultura, redes mesh com routers alimentados por painéis solares extendem cobertura em campos. O planejamento RF inclui estudo de atenuação por vegetação; o uso de routers Zigbee e antenas de ganho melhora link budget. A bridge agrega telemetria e publica tópicos MQTT para plataforma de monitoramento agrícola.
Comparação técnica: Módulo Zigbee Bridge versus outros módulos ICP DAS e concorrentes — Zigbee, Gateway Zigbee
Comparado a módulos ICP DAS mais simples, o Zigbee Bridge oferece conversão de protocolo nativa, OTA e opções industriais (PoE, RS‑485). Concorrentes podem oferecer custo menor, mas frequentemente sacrificam robustez, certificações e suporte a IEC/EMC. A tabela abaixo resume trade‑offs.
Matriz de comparação rápida
| Critério | Módulo Zigbee Bridge (ICP DAS) | Módulos concorrentes |
|---|---|---|
| Robustez industrial | Alta (DIN, -40 a 75°C) | Média/Baixa |
| Protocolos | Zigbee, Modbus, MQTT, REST | Zigbee básico |
| Segurança | AES‑128, TLS, suporte IEC 62443 | Limitado |
| Suporte e certificação | Local e internacional | Variável |
| Custo | Médio‑alto | Baixo |
Quando optar por um Bridge vs Coordinator vs Router dentro da família ICP DAS
- Bridge: quando precisa de tradução/proxy entre Zigbee e redes IP/SCADA; escolha para integração centralizada.
- Coordinator: quando é necessário formar e gerenciar a rede Zigbee (um por PAN).
- Router: para estender cobertura e densificar a malha; não assume funções de controle do PAN.
Critérios: escala do projeto, necessidade de redundância, requisitos de latência e políticas de segurança.
Erros comuns, armadilhas de projeto e detalhes técnicos a observar
Evite colocar coordinators próximos a fontes de EMI (inversores, grandes motores). Interferência RF é comum em 2,4 GHz — faça varredura e escolha canais menos congestionados (analise Wi‑Fi, Bluetooth). Use antenas externas e repetidores quando necessário para superar atenuação.
Dimensionamento de rede: embora Zigbee suporte grandes malhas, pratique regras: até centenas de nós por coordinator — para maiores implantações segmente por PANs e use múltiplos coordinators. Lembre que cada router consome energia e afeta latência; planeje topologia segundo requisitos de SLA.
Segurança negligenciada é armadilha frequente: não deixe credenciais padrão, implemente TLS e políticas de rotação de certificados. Documente procedimentos de atualização e rollback para evitar interrupções.
Conclusão
O Módulo Zigbee Bridge da ICP DAS é uma solução madura para integrar redes Zigbee a ambientes industriais e IIoT, combinando robustez, segurança e interoperabilidade com SCADA e plataformas em nuvem. Em projetos de automação predial, utilities ou agricultura, a adoção adequada reduz custos de infraestrutura, melhora disponibilidade e facilita escalabilidade conforme princípios da Indústria 4.0. Para aplicações que exigem essa robustez, a série Módulo Zigbee Bridge da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição: https://www.lri.com.br/comunicacao-de-dados/modulo-zigbee-bridge-coordenador-e-roteador
Se você tem um caso de uso específico, descreva nos comentários. Pergunte sobre dimensionamento, desenho de topologia ou integração com SCADA e retornaremos com recomendações customizadas. Para consultar produtos relacionados e adquirir gateways/convertidores compatíveis, visite também nossa página de comunicações: https://www.lri.com.br/comunicacao-de-dados/gateway-mqtt
