Módulo ZigBee Coordenador ES 8 Entradas Isoladas

Introdução

O Módulo Zigbee Coordenador ES-8 com 8 Entradas Digitais Isoladas é uma solução projetada para aquisição de sinais discretos e conectividade sem fio em ambientes industriais. Neste artigo técnico, abordamos em detalhe arquitetura, especificações elétricas e ambientais, integração com SCADA/IIoT e práticas de instalação para engenheiros de automação, integradores e compradores técnicos. Desde o primeiro parágrafo, destacamos termos-chave como Módulo Zigbee Coordenador ES-8, entradas digitais isoladas, Zigbee industrial e aquisição de dados, para atender tanto a intenção informacional quanto transacional.

Apresentaremos normas relevantes (por exemplo, IEC/EN 62368-1 para segurança de produto e IEC 61000 para compatibilidade eletromagnética), conceitos técnicos como MTBF e isolamento galvânico, além de recomendações práticas (alimentação, aterramento e testes). O tom é técnico e objetivo, com listas, tabelas de especificações e exemplos de aplicação em utilities, manufatura, água e esgoto e retrofit de painéis. A leitura é pensada para acelerar decisões de projeto e compras.

Encorajamos a interação: faça perguntas nos comentários, compartilhe seus requisitos de projeto e solicite exemplos de configuração. Para leituras complementares sobre Zigbee industrial e aquisição de dados IIoT, veja também estes artigos do blog da LRI: https://blog.lri.com.br/zigbee-industrial e https://blog.lri.com.br/aquisicao-de-dados-iiot. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao Módulo Zigbee Coordenador ES-8 — visão geral e conceito (O que é?)

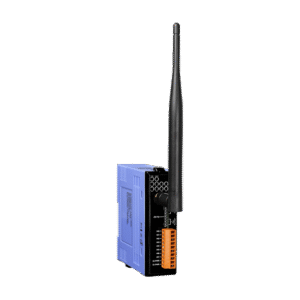

O Módulo Zigbee Coordenador ES-8 é um dispositivo que atua como o controlador (coordenador) de uma rede Zigbee, com capacidade de leitura de 8 entradas digitais isoladas. Ele converte status discretos locais em pacotes Zigbee/IEEE 802.15.4 para integrar sensores/pares a gateways e sistemas SCADA/IIoT. Em arquiteturas industriais, sua função principal é reduzir cabeamento ponto-a-ponto e permitir telemetria sem fio confiável em ambientes hostis.

Tecnicamente, o ES-8 combina um transceptor Zigbee (compatível com Zigbee 3.0 / IEEE 802.15.4), circuitos de condicionamento de entradas digitais com isolamento galvânico, fontes de alimentação DC com proteção e firmware de gerenciamento de rede. O módulo pode operar como coordenador da rede, formando e gerenciando pares, roteadores e dispositivos finais, simplificando topologias mesh para melhor cobertura e redundância. O uso do coordenador centraliza a gestão de rede e a tradução de protocolos para camadas superiores.

No contexto industrial e de utilities, o Módulo Zigbee Coordenador ES-8 entra como componente de borda (edge) que fornece aquisição de sinais discretos com isolamento adequado, reduz latência de cabeamento e facilita escalabilidade para projetos de retrofit e novas instalações. A indicação de uso vai desde painéis de máquinas até telemetria remota em subestações secundárias, sempre observando requisitos de segurança elétrica e certificações aplicáveis.

Definição técnica do Módulo Zigbee Coordenador ES-8

Em termos técnicos, o ES-8 é um coordenador Zigbee com interfaces para 8 entradas digitais de nível TTL/24 V, cada entrada com isolamento galvânico entre o barramento Zigbee e os sinais de campo. O isolamento protege o rádio e a eletrônica contra transientes e diferenças de potencial típicas em painéis industriais, garantindo integridade de dados e segurança do pessoal. O módulo implementa buffers de entrada, filtragem anti-bouncing e diagnóstico de linha aberta/curto.

O rádio opera conforme o padrão IEEE 802.15.4 na banda de 2,4 GHz, suportando topologias mesh para aumentar alcance e redundância. O firmware do coordenador gerencia formação de rede, segurança (chaves AES-128 típicas em Zigbee) e mapeamento das entradas digitais para endereços lógicos (coils ou tags), exportáveis via protocolos como Modbus RTU/TCP, MQTT ou por gateway dedicado. A arquitetura considera MTBF e estratégias de watchdog para garantir operação contínua.

A integração com sistemas superiores é feita via gateway ou conversor que lê os pacotes Zigbee do coordenador e os expõe como variáveis em SCADA/IIoT. Para projetos críticos, recomenda-se validar requisitos de EMC segundo IEC 61000-6-2/4 e avaliar segurança de produto conforme IEC/EN 62368-1. Além disso, recomenda-se planejar redundância de alimentação e procedimentos de manutenção para manter alta disponibilidade.

Principais componentes e arquitetura do sistema

A arquitetura funcional do ES-8 pode ser dividida em cinco blocos principais: (1) módulo rádio Zigbee (transceptor + antena), (2) bloco de entradas digitais isoladas (condicionamento e isolamento), (3) fonte de alimentação DC (proteções contra inversão/picos e possíveis PFC em fontes maiores), (4) microcontrolador/firmware (pilha Zigbee e lógica de I/O) e (5) interfaces de comunicação (UART/USB/Ethernet via gateway). Cada bloco tem responsabilidades claras para desempenho e segurança.

O isolamento galvânico entre as entradas digitais e o rádio/controle é realizado tipicamente com isoladores optoacopladores ou transformadores de sinal, com testes de resistência à tensão (por exemplo, 3000 VDC) para suportar transientes industriais. A antena e o planejamento de RF são críticos: o módulo pode ter antena externa destacável para posicionamento otimizado e mitigação de sombras RF dentro de painéis metálicos. A topologia Zigbee (mesh) ajuda a contornar limitações pontuais de propagação.

O firmware embutido expõe diagnósticos (tensão de alimentação, sinal RF RSSI, status de rede, contadores de erros e MTBF estimado), além de permitir atualizações OTA (Over-The-Air) com mecanismos de rollback. Do ponto de vista de integração, o módulo deve ser considerado parte do domínio de segurança e confiabilidade da planta, com políticas de backup de configuração e gestão de chaves.

Principais aplicações e setores atendidos pelo Módulo Zigbee Coordenador ES-8

O ES-8 é indicado para automação predial, monitoramento de máquinas, retrofit de painéis, telemetria em água e esgoto, monitoramento de ativos em utilitários e aplicações em agronegócio. Sua capacidade de reduzir cabeamento e oferecer isolamento o torna adequado para cenários onde múltiplos sinais discretos precisam ser consolidados sem intervenção extensiva na infraestrutura existente. Projetos de retrofit se beneficiam especialmente da conectividade sem fio controlada por coordenador.

Em utilities e subestações secundárias, o ES-8 permite leitura de status de chaves, relés e sensores discretos sem a necessidade de instalar longos cabos de sinal até a sala de controle. Para fábricas, o módulo serve para monitorar estados de máquinas, segurança de portas e sensores de presença, integrando rapidamente com PLCs e sistemas SCADA. Em agronegócio, usa-se para monitoramento de bombas, bombas de irrigação e níveis de tanques em áreas remotas.

O dispositivo também é útil em soluções IIoT e Indústria 4.0, onde a telemetria de sinais binários alimenta modelos de manutenção preditiva, dashboards em tempo real e lógica de orquestração. A topologia mesh Zigbee torna a rede escalável, enquanto as entradas isoladas garantem que ruído elétrico não comprometa o backbone de dados.

Casos de uso por setor

Na manufatura, use o ES-8 para consolidar sinais de parada de máquina, sensores de fim de curso e botões de emergência em locais difíceis de cabeamento. A lógica de alarme pode ser mapeada diretamente para tags Modbus ou tópicos MQTT para acionamento em supervisão. O ganho prático é a redução de custos e tempo de instalação.

Em água e esgoto, o módulo captura sinais discretos de bombas, válvulas e relés, transmitindo-os a um gateway Zigbee para integração com SCADA. A robustez do isolamento evita danos por transientes de rede e correntes de fuga comuns em estações remotas. Em subestações de energia, o ES-8 pode ser usado para monitorar sinais auxiliares, respeitando normas locais de segurança e EMC.

No agronegócio e facilities, o ES-8 facilita aplicações distribuídas: monitoramento de comandos de bombas, níveis de silos e status de equipamentos em canteiros distantes. A facilidade de repasse de sinais para plataformas IIoT incrementa análise de performance e redução de OPEX.

Benefícios setoriais esperados

Setores de manufatura e utilities obtêm redução imediata de cabeamento, menor tempo de instalação e menor custo de engenharia. A isolação elétrica reduz riscos de falhas por transientes e protege o rádio/coordenador de diferenças de potencial. A redução de manutenção vem do uso de topologia mesh e diagnósticos remotos embutidos.

Em aplicações IIoT, a vantagem é a capacidade de integrar dados discretos com pipelines modernos (MQTT, REST APIs), acelerando a implementação de analytics e manutenção preditiva. Para projetos de retrofit, o ES-8 minimiza downtime ao evitar intervenções em painéis existentes e reduzir complexidade de cabeamento.

Economicamente, o retorno sobre investimento (ROI) costuma vir da combinação de redução de mão de obra, menor fiação, menor tempo de comissionamento e ganho de visibilidade operacional, o que melhora KPIs de produtividade e disponibilidade.

Especificações técnicas do Módulo Zigbee Coordenador ES-8 — tabela completa com entradas digitais isoladas, coordenador Zigbee, ES-8, aquisição de dados, Zigbee industrial

A seguir uma tabela técnica com parâmetros elétricos, ambientais e de comunicação para facilitar decisões de projeto.

Tabela de especificações (formato para inclusão)

Requisitos elétricos e ambientais detalhados

Recomenda-se fonte de alimentação com margens e filtragem adequadas (por exemplo, alimentação DC regulada 24 V ±10%). Em instalações com cargas indutivas próximas, use supressão (RC/Dio) e filtros para evitar transientes que possam chegar às entradas digitais. Embora PFC (Power Factor Correction) aplique-se mais a fontes AC, a estabilidade da alimentação DC é crítica para manter o rádio estável; fontes com proteção contra surto são recomendadas.

Para EMC, observe as normas IEC 61000-6-2 (imunidade industrial) e IEC 61000-6-4 (emissões). Em áreas com alta interferência RF, posicione a antena fora do compartimento metálico e use repetidores Zigbee (roteadores) para manter conectividade. Temperaturas extremas e condensação exigem caixas com proteção adequada (IP66/67 quando necessário) ou montagem em locais climatizados.

Quanto a MTBF e confiabilidade, documente políticas de backup e planos de substituição. Adote procedimentos de teste de continuidade e verificação de isolamento no comissionamento. Para integridade de dados, implemente QoS na camada de gateway (retries, confirmações) e monitore RSSI/Link Quality.

Importância, benefícios e diferenciais do Módulo Zigbee Coordenador ES-8

O ES-8 resolve desafios clássicos: redução de cabeamento, proteção contra transientes por meio de isolamento e gestão centralizada de rede Zigbee. Isso reduz custos de engenharia e tempo de instalação, além de aumentar segurança operacional. Em comparação com soluções sem isolamento, o ES-8 previne danos por loops de terra e picos transientes.

Em termos operacionais, o coordenador fornece diagnósticos essenciais: status de rede, RSSI, contadores de pacotes perdidos e saúde do dispositivo, permitindo manutenção proativa. A topologia mesh do Zigbee oferece resiliência de rota, reduzindo pontos de falha. A possibilidade de OTA simplifica atualizações e mitigação de vulnerabilidades.

Os diferenciais ICP DAS incluem suporte técnico local, compatibilidade com suíte de aquisição de dados e continuidade de firmware para integração com plataformas de mercado. A linha costuma apresentar robustez industrial, documentação técnica completa e opções de customização para aplicações críticas.

Benefícios técnicos e operacionais

Tecnicamente, o isolamento galvânico protege contra sobretensões e garante leituras confiáveis mesmo com ruído elétrico elevado. Operacionalmente, a rede Zigbee reduz re-trabalhos de cabeamento e facilita expansões, combinando baixo consumo e capacidade mesh. A disponibilidade de diagnósticos reduz MTTR (Mean Time To Repair).

A integração com protocolos industriais via gateway (Modbus/OPC/ MQTT) simplifica interoperabilidade com PLCs, DCS e plataformas IIoT. A padronização Zigbee 3.0 melhora interoperabilidade entre fabricantes, permitindo escolha de sensores/parceiros heterogêneos.

Do ponto de vista de segurança, a AES-128 e práticas de gestão de chaves protegem a comunicação. Contudo, recomenda-se fortificar gateways e implementar segmentação de rede para reduzir risco de acesso indevido.

Diferenciais ICP DAS e vantagens competitivas

A ICP DAS entrega documentação detalhada, ferramentas de configuração e suporte dedicado para comissionamento e integração. Firmware com diagnósticos avançados e possibilidade de customização de mapeamento de I/O e serviços de dados (por exemplo, conversores Modbus/Zigbee) são diferenciais importantes para integradores.

A compatibilidade com outros produtos da linha ICP DAS facilita arquiteturas homogêneas de aquisição de dados. A disponibilidade de módulos com diferentes tipos de I/O e níveis de proteção permite escolher o produto certo conforme restrições de projeto, sem recorrer a soluções pontuais menos integradas.

Além disso, a rede de distribuidores e suporte técnico local (ex.: LRI) acelera testes em bancada, homologação e ciclo de compra, reduzindo riscos para projetos escaláveis.

Guia prático: Como configurar e usar o Módulo Zigbee Coordenador ES-8

A configuração inicia-se já no recebimento: verificar integridade mecânica, versão de firmware e documentação. Realize inventário de hardware e confira a etiqueta com número de série. Prepare ambiente de testes com fonte DC estável e um gateway/capturador Zigbee para validar sinais antes da instalação em campo.

Em seguida, planeje a topologia da rede Zigbee: identifique pontos de roteamento, possíveis obstáculos RF e locais para antena externa. Faça um checklist de compatibilidade elétrica (tensão, corrente), ferramenta de configuração (software ICP DAS ou utilitários), cabo para atualização de firmware e plano de backup das configurações. Valide também requisitos de certificação locais.

Finalmente, use um procedimento faseado: montagem física, configuração Zigbee, mapeamento de entradas e testes. Documente cada passo e registre resultados de testes (leituras, RSSI, tempos de resposta). Isso facilita troubleshooting futuro e garante conformidade com especificações de projeto.

Pré-requisitos e checklist de instalação

Checklist básico:

• Fonte DC regulada 24 V (ou conforme especificação).
• Ferramentas de medição (multímetro, analisador de rede RF se disponível).
• Antena externa / cabos e conectores adequados.
• Acesso ao software de configuração e credenciais de rede Zigbee.
• EPI e procedimentos de segurança para trabalho em painéis.

Verificações elétricas: confirmar ausência de tensão perigosa nas entradas antes da conexão; testar isolamento com megômetro se aplicável. Para RF: identificar interferências (Wi‑Fi, outras redes 2.4 GHz) e posicionar roteadores para cobertura.

Para segurança de dados e conformidade, prepare plano de gestão de chaves Zigbee e registre parâmetros de rede. Se aplicável, crie VLANs/segmentação no gateway para proteger o tráfego IIoT.

Passo 1 — Montagem física e alimentação

Monte o módulo em trilho DIN ou painel, com espaço para dissipação e antena. Garanta aterramento adequado do painel e siga recomendações de aterramento funcional para evitar loops de terra. Se usar antena externa, passe o cabo por portas blindadas para minimizar ingressos de ruído.

Conecte a alimentação DC respeitando polaridade e verifique LEDs de status. Realize medição de tensão estável antes de energizar as entradas. Em ambientes com picos, inclua supressores e filtros na alimentação.

Faça um teste de sanity: verifique LEDs de comunicação, nível de sinal RF e status de boot. Só proceda à configuração da rede após validar alimentação estável e integridade física.

Passo 2 — Configuração do Zigbee como coordenador

Usando o software ICP DAS ou utilitário web, configure o dispositivo como coordenador definindo PAN ID, canal e parâmetros de segurança (chaves). Escolha canal com menor interferência (escanear banda 2,4 GHz). Ative opções de formação de rede e logging de eventos.

Forme a rede e inicie o emparelhamento dos pares/roteadores. Em ambientes industriais, prefira topologia com roteadores intermediários para garantir robustez. Configure tempo de manutenção de tabelas e parâmetros de retransmissão conforme política de latência desejada.

Valide conexão de cada nó via relatório de RSSI/Link Quality e teste de comunicação ponta a ponta. Documente endereços Zigbee e mapeie-os para endereços lógicos (Modbus ou MQTT) no gateway.

Passo 3 — Mapeamento das 8 entradas digitais e testes

No software, atribua cada entrada a uma tag lógica, definindo polaridade, debounce e lógica de detecção (NC/NO). Teste cada entrada com um contactor ou simulação de sinal e verifique timestamp e latência no backend.

Realize testes de falha: desconectar sensor, curto-circuito simulado e medição de resposta do sistema. Verifique também leituras incorretas por ruído e ajuste filtros/tempo de debounce conforme necessário. Documente thresholds e alarmes.

Implemente rotinas de monitoramento para detectar condições fora de especificação (perda de rede, baixo RSSI, aquecimento). Configure notificações e escalonamento na plataforma SCADA/IIoT.

Passo 4 — Atualização de firmware e boas práticas de manutenção

Antes de atualizar firmware, faça backup completo da configuração. Aplique atualizações OTA em janelas controladas e teste rollback. Verifique notas de release (changelogs) quanto a fixes de segurança e compatibilidade de API.

Estabeleça rotina de manutenção preventiva: inspeção visual anual, medição de isolamento, verificação de antena e testes de comunicação. Mantenha logs de eventos para análises forenses em caso de falha.

Tenha plano de reposição e estoque mínimo de módulos críticos para reduzir downtime. Em projetos críticos, considere redundância de coordenador e caminhos alternativos de comunicação.

Integração com sistemas SCADA/IIoT e protocolos (inclua entradas digitais isoladas, coordenador Zigbee, ES-8, aquisição de dados, Zigbee industrial)

O ES-8 comunica-se com sistemas SCADA/IIoT normalmente via gateway que traduz Zigbee para protocolos industriais. Os padrões mais comuns são Modbus TCP/RTU, MQTT para pipelines IIoT e OPC UA para integração enterprise. A escolha depende do ecossistema do cliente e da latência/segurança requerida.

A arquitetura típica: ES-8 (coordenador) → Gateway Zigbee/Protocol Converter → Rede Ethernet/Firewall → Plataforma IIoT/SCADA. No gateway, mapeie cada entrada digital a um registrador Modbus ou tópico MQTT bem documentado (ex.: /plant/line1/motor1/status). Garanta formatos consistentes (booleans, timestamps, qualidade de sinal).

Em termos de segurança, implemente camada de transporte segura (TLS para MQTT, VPN para SCADA), segmentação de rede e gestão de credenciais. Também é recomendado monitorar métricas de rede (jitter, perda de pacotes) para manter SLA operacional.

Protocolos e interfaces suportadas

• Zigbee 3.0 / IEEE 802.15.4 (rádio).
• Modbus RTU/TCP via gateway.
• MQTT (tópicos hierárquicos) via broker.
• OPC UA via gateway/servidor intermediário.
• APIs REST para ingestão em plataformas cloud.

Além disso, gateways ICP DAS costumam integrar ferramentas para mapeamento de I/O, conversão de escala e agregação, simplificando a interoperabilidade com PLCs e DCS.

Fluxo de dados: do sensor ao dashboard SCADA/IIoT

Fluxo típico: StatuS (entrada digital) → ES-8 digitaliza e encapsula em pacote Zigbee → Gateway decapsula e converte para Modbus/MQTT → Broker/SCADA consome dados → Dashboard apresenta estados, alarmes e trending. Em cada etapa, aplicar timestamps e metadados (RSSI, qualidade) para análises de confiabilidade.

Recomenda-se definir políticas de compressão/threshold para reduzir tráfego (ex.: enviar apenas mudanças de estado ou heartbeat periódico). Para eventos críticos, habilitar QoS alto e confirmações de entrega.

Na camada IIoT, dados podem ser enriquecidos (contexto de asset, localização) antes de entrar em sistemas de analytics e machine learning para manutenção preditiva.

Exemplo de configuração em plataforma SCADA comum

Para integrar com SCADA via Modbus TCP: configure gateway para mapear entradas ES-8 aos registradores Modbus (ex.: coils 0001-0008). No SCADA, defina tags para cada coil e associe alarmes e histórico. Para MQTT, mapeie tópicos e configure consumidor no SCADA/IoT Hub para subscrever tópicos de interesse.

Verifique tempo de atualização exigido pelo processo (ex.: 1 s para alarmes) e ajuste parâmetros de polling. Teste failover do gateway e valide reconexão automática do coordenador após queda de energia.

Para integração com OPC UA, exponha registradores Modbus via servidor OPC UA ou use gateway com servidor integrado, permitindo clientes SCADA modernos acessarem dados de forma padronizada.

Exemplos práticos de uso do Módulo Zigbee Coordenador ES-8 em campo

A seguir, receitas técnicas reutilizáveis para cenários típicos: monitoramento de máquinas, retrofit de painéis e telemetria em utilities. Cada exemplo descreve arquitetura, lógica de alarme e fluxo de dados com parâmetros de rede recomendados.

Exemplo A — Monitoramento de status de máquinas (8 entradas digitais)

Arquitetura: ES-8 montado próximo ao painel da máquina, alimentado por 24 VDC, antena externa posicionada para melhor RSSI; gateway Zigbee conectado à rede Ethernet local. Mapeie entradas para sensores de fim de curso, relés e botões de emergência.

Lógica de alarme: cada mudança de estado gera evento (quebra de linha, parada) enviado via MQTT/Modbus ao SCADA. Configurar debounce a 50–200 ms conforme máquina. Definir alarmes níveis para perda de sinal RSSI < -85 dBm.

Fluxo de dados: evento → ES-8 → gateway → SCADA/IIoT. Tempo de resposta típico < 200 ms em redes bem dimensionadas.

Exemplo B — Retrofit de painéis em chão de fábrica via Zigbee

Substitua cabeamento longo por ES-8s distribuídos ao longo do chão de fábrica. Cada painel com entradas consolidadas comunica ao coordenador que encaminha para o gateway central. Redução de cabeamento e tempo de instalação é significativa.

Inclua repetidores Zigbee a cada 50–100 m para garantir cobertura. Utilize antenas externas com cabo SMA para posicionamento fora dos painéis metálicos. Teste integridade do isolamento e faça testes de curto/circuito para validar proteções.

Integre com PLCs existentes através de gateway Modbus, evitando reprogramação extensa. Documente mapeamento de tags e mantenha backups de configuração para cada unidade.

Exemplo C — Telemetria remota em subestações e aplicações de utilities

Em subestações secundárias, o ES-8 monitora status de chaves, relés e alarmes auxiliares, transmitindo via Zigbee a um concentrador local que replica para o centro de operações. A robustez ao ruído e isolamento garantem integridade em ambientes com grandes correntes de fuga.

Utilize caixas com IP adequado e alimentação redundante; implemente VPN para conectividade SCADA. Monitore qualidade de sinal e latência para garantir SLA. Em ambientes críticos, combine Zigbee com backups celulares via gateway dual-homed.

Para segurança elétrica, siga normas do setor e realize testes de conformidade EMC e verificações perenes.

Comparação técnica: Módulo Zigbee Coordenador ES-8 vs produtos similares da ICP DAS

Apresentamos uma visão comparativa entre o ES-8 e outros módulos da linha ICP DAS para orientar a escolha conforme I/O, isolamento e alcance.

Tabela comparativa sugerida (parâmetros-chave)

Quando escolher o ES-8 e quando optar por outro modelo

Escolha o ES-8 quando a necessidade for exclusivamente leitura de sinais discretos com isolamento galvânico e coordenação de rede Zigbee. Opte por roteadores ou repetidores quando o foco for extender a cobertura RF. Para aplicações que exigem entradas analógicas ou contadores de alta velocidade, considere módulos híbridos ou série com ADCs dedicados.

Se a aplicação requer interface nativa Ethernet/OPC UA sem uso de gateway, selecione gateways ZB→Ethernet. Se a prioridade for densidade de I/O ou isolamento maior, verifique modelos da linha com especificações superiores.

Para aplicações que exigem essa robustez, a série Módulo Zigbee Coordenador ES-8 da ICP DAS é a solução ideal. Confira as especificações completas de aquisição e integração em: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-coordenador-conexao-aos-pares-es-8-entradas-digital-isoladas. Para alternativas e complementos na linha Zigbee, consulte também: https://blog.lri.com.br/series-zigbee-icpdas

Erros comuns, armadilhas de projeto e detalhes técnicos a observar

Erros frequentes incluem posicionamento inadequado da antena (dentro de armários metálicos), expectativas irreais sobre alcance sem roteadores e falta de filtragem em fontes DC. Esses pontos levam a perda de pacotes e leituras inconsistentes. Planejamento RF e testes de campo são essenciais.

Problemas de emparelhamento Zigbee podem surgir por canal saturado (2.4 GHz), chaves de segurança mal configuradas ou dispositivos com versões incompatíveis de firmware. Solução: escanear espectro, padronizar firmware e documentar chaves e PAN ID. Use logging para identificar falhas de associação.

Cuidados elétricos: evite loops de terra entre painéis, verifique isolamento entre sinais de campo e o módulo, e implemente supressão de transientes. Realize testes de EMC e assegure conformidade com normas aplicáveis.

Problemas típicos de emparelhamento Zigbee e como resolver

Sintomas: dispositivos não aparecem, associação falha ou instável. Causas comuns: canal lotado, baixa potência do rádio, firmware incompatível, PAN ID duplicado. Soluções: alterar canal Zigbee, posicionar roteadores para densidade de malha, atualizar firmware dos pares e reiniciar coordenador.

Use ferramentas de varredura RF para identificar interferência Wi‑Fi. Aumente potência (se permitido) ou reubique antenas. Em redes grandes, particione por PAN ID ou canal para reduzir conflito.

Para casos persistentes, reinstale dispositivos com factory reset e valide políticas de segurança (chaves). Monitore logs para identificar eventos de rejeição.

Cuidados com isolamento, aterramento e ruído elétrico

Valide isolação com megômetro em bancada e assegure ligações de aterramento únicas para evitar loops. Em cabos longos, use pares trançados e blindados quando apropriado. Adicione filtros common-mode e supressores de surto em fontes próximas a cargas indutivas.

Documente procedimentos de manutenção e inspeção de conexão RF e alimentação. Em ambientes com alto ruído, considere filtros adicionais ou relocation da eletrônica sensível.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

O Módulo Zigbee Coordenador ES-8 com 8 Entradas Digitais Isoladas oferece solução robusta para aquisição de sinais discretos em ambientes industriais, combinando isolamento, diagnóstico e rede Zigbee confiável. Projetos de retrofit, monitoramento remoto e integração IIoT se beneficiam da redução de cabeamento, melhora na segurança de sinais e facilidade de escalabilidade. Para aplicações que exigem essa robustez, a série Módulo Zigbee Coordenador ES-8 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-coordenador-conexao-aos-pares-es-8-entradas-digital-isoladas

Se quiser uma avaliação técnica personalizada, entre em contato com nosso time de suporte e solicite testes em bancada, simulações de RF ou provas de conceito. Podemos ajudar na arquitetura SCADA/IIoT, mapeamento de tags e políticas de segurança. Para mais conteúdo técnico consulte também: https://blog.lri.com.br/zigbee-industrial

Oferta de suporte técnico e serviços ICP DAS/Distribuidor

A ICP DAS e seus distribuidores (como LRI) oferecem suporte para seleção de hardware, serviços de comissionamento, firmware customizado e integração com sistemas existentes. Serviços adicionais incluem testes de compatibilidade EMC, medição de MTBF projetado e pacotes de manutenção preventiva.

Peça uma consultoria preliminar para definir topologia, estimativa de cobertura e BOM (Bill of Materials). Agende testes de bancada para validar I/O, isolamento e performance Zigbee conforme sua topologia de rede.

Interaja com este conteúdo: deixe suas dúvidas ou descreva seu caso de uso nos comentários. Nossa equipe técnica responderá e poderá fornecer esquemas de ligação, scripts de configuração e exemplos de mapeamento Modbus/MQTT.

Olhando para o futuro: tendências, aplicações avançadas e resumo estratégico

A tendência é a convergência de redes sensoriais sem fio industriais (Zigbee, 6TiSCH, WirelessHART) com edge computing e analytics. Coordenadores como o ES-8 passarão a integrar processamento local para pré‑agregação, redução de latência e filtragem de eventos, além de segurança aprimorada com gerenciamento centralizado de chaves.

Aplicações futuras incluem integração com modelos de AI on‑edge para detecção de anomalias em sinais discretos, coordenação de redes híbridas (Zigbee + LoRaWAN) e interoperabilidade nativa com OPC UA over TSN em arquiteturas Industry 4.0. Investir em pilotos com ES-8 pode acelerar adoção e gerar vantagens competitivas.

Resumo estratégico: valide requisitos elétricos e RF, priorize isolamento e diagnóstico, padronize protocolos de integração e planeje escalabilidade desde o início. Use roteadores Zigbee para cobertura e implemente políticas de segurança e backup de configuração.

Aplicações futuras específicas e roadmap de adoção

Recomenda-se iniciar projetos pilotos em linhas não críticas para validar parâmetros RF e I/O, escalar por lotes e documentar lessons learned. Integre gateways com brokers MQTT e historizadores para permitir analytics. Considere atualização OTA programada no roadmap.

Planeje fases: proof-of-concept → piloto (1–5 sites) → rollout em planta inteira. Em cada fase, avalie KPIs (uptime, latência, custo de instalação) e ajuste arquitetura.

Sumário estratégico para tomada de decisão técnica

Checklist final:

• Confirme necessidade de 8 entradas digitais isoladas.
• Valide ambiente RF e planos de antena.
• Escolha gateways compatíveis com seu SCADA/IIoT.
• Planeje segurança, backup e rotina de firmware.
• Execute piloto antes do rollout.

Para aplicações que exigem robustez e suporte técnico local, a linha ICP DAS, representada pelo Módulo Zigbee Coordenador ES-8, é uma escolha consolidada. Consulte produtos relacionados e solicite suporte técnico em https://blog.lri.com.br/ e visite a página do produto para cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-coordenador-conexao-aos-pares-es-8-entradas-digital-isoladas
