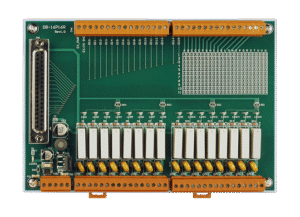

Placa de Entrada Isolada 16 Canais e Relé 16 Canais CA-3710D

Introdução

A placa de aquisição isolada 16 entradas + 16 relés CA-3710D é uma solução robusta para aquisição de sinais digitais e comutação de cargas em ambientes industriais. Neste artigo técnico abordamos arquitetura, especificações, normas aplicáveis (ex.: IEC/EN 62368-1, IEC 60601-1), conceitos relevantes como isolamento galvânico, MTBF e PFC, além de exemplos de integração com SCADA e IIoT. A linguagem é direcionada a engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos.

A proposta é entregar um guia acionável que permita avaliar rapidamente se o CA-3710D atende requisitos de projeto, segurança e manutenção. Use este conteúdo como referência técnica para provas de conceito (PoC), especificação em edital e integração com PLCs, gateways e plataformas de nuvem. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

No primeiro bloco detalharemos o produto, em seguida aplicações, especificações, procedimentos de instalação, práticas de integração SCADA/IIoT e comparativos com outros módulos ICP DAS. Pergunte nos comentários se precisa de arquivos CAD, firmware ou exemplos de scripts de teste.

Introdução ao placa de aquisição isolada 16 entradas + 16 relés CA-3710D: O que é e visão geral técnica

A placa CA-3710D combina 16 entradas digitais isoladas galvanicamente e 16 saídas por relés CA projetadas para comutação de cargas AC/DC. A arquitetura típica inclui bloco de entradas com proteção contra sobretensão, módulos de relé com contatos de alta capacidade, fonte de alimentação interna e terminais para facilidade de fiação. O propósito é prover interface confiável entre sensores/contatos secos e atuadores em painéis industriais.

Tecnicamente, as entradas são tratadas como canais digitais TTL/CMOS compatíveis, cada uma com isolamento por canal ou em banco (conforme variante), reduzindo correntes de loop de terra e ruído em sistemas com conversores de frequência ou grandes motores. Os relés são do tipo de contato seco, capazes de manusear correntes típicas de carga de controle (por ex. 5 A @ 250 VAC) com vida mecânica elevada e bom MTBF para aplicações contínuas.

A placa suporta integração via barramento padrão e montagem em trilho DIN ou painel. Considerações de conformidade eletromagnética (EMC) e segurança elétrica foram aplicadas no projeto para atender ambientes industriais; recomenda‑se verificar compatibilidade com normas locais e requisitos de aplicação (por exemplo, se houver proximidade com equipamentos médicos consulte IEC 60601-1).

Resumo rápido do placa de aquisição isolada 16 entradas + 16 relés CA-3710D

O CA-3710D oferece 16 entradas isoladas e 16 relés para comutação, ideal para monitoramento digital e controle de cargas auxiliares. É destinado a painéis de controle, racks de automação e aplicações de P&D que exigem isolamento e alta densidade de I/O.

Suporta ambientes industriais com faixa de operação estendida, proteção contra transientes e opções de montagem padronizadas. Em cenários IIoT funciona como um ponto de I/O local, integrando dados digitais para SCADA e gateways MQTT/OPC.

Use-o quando precisar combinar aquisição de estado (contatos, sensores digitais) e comutação física sem necessidade de relés externos, reduzindo cabeamento e pontos de falha.

Componentes, identificações e terminologia do produto

A placa é composta por: bloco de entradas isoladas, módulos de relé (16 canais), alimentação (entrada DC típica), terminais de fiação (parafusos ou bornes destacáveis) e LED indicadores por canal. Cada bloco tem marcações serigrafadas para identificação de canal e polaridade.

Termos-chave: Entrada isolada (galvanic isolated input), relé SPDT/DPDT (tipo de contato), commutation rating (capacidade de comutação), MTBF (Mean Time Between Failures), e EMC/EMI (compatibilidade eletromagnética). Conhecer estas terminações facilita desenho de esquemas elétricos e gerenciamento de estoque.

Na embalagem encontram-se diagramas de pinout, número de série e firmware/hardware revision; mantenha essa informação para suporte técnico e rastreabilidade em projetos com requisitos de QA.

Principais aplicações e setores atendidos pelo placa de aquisição isolada 16 entradas + 16 relés CA-3710D

A placa atende setores como manufatura, utilities, energia, transporte e OEMs que demandam alta densidade de I/O com isolamento. Resolve problemas típicos como loops de terra, ruído em sinais digitais e necessidade de comutação local de cargas auxiliares. É frequentemente especificada em painéis de automação e controladores secundários.

Para integradores, o principal valor é reduzir componentes externos (relés e isoladores) e simplificar o leiaute de painéis. Em sistemas de alta disponibilidade, sua robustez e MTBF superior ajudam a reduzir downtime e custos de manutenção. Políticas de conformidade e documentação técnica permitem uso em projetos com exigência de certificações.

Em ambientes IIoT, o CA-3710D atua como uma camada de borda para digitalização de sinais discretos, permitindo que dados de eventos (falhas, alarmes, estados) sejam encaminhados para SCADA, historiadores e plataformas na nuvem com baixa latência.

Aplicações industriais e automação fabril

Em linhas de produção, a CA-3710D pode ler sensores de presença, fim-de-curso e chaves de segurança, e acionar válvulas, solenóides e contatores auxiliares via relés. Sua resposta determinística é adequada para lógica de intertravamento e controle sequencial.

Integradores a usam como I/O auxiliar para PLCs que precisam de expansão discreta com isolamento para evitar propagação de falhas. A fácil fiação reduz erros e facilita substituições modulares em campo.

A placa também é útil em células robotizadas e máquinas especiais onde a segregação elétrica entre seções é requisito de segurança funcional ou para evitar interferência com sensores sensíveis.

Monitoramento de energia, infraestrutura e automação predial

Para painéis elétricos, as entradas podem monitorar estados de disjuntores, alarmes de proteção e contatos secos de medidores. Os relés podem comandar alarmes sonoros, sinalização ou conexões de bypass.

No contexto de automação predial, use-a para controlar iluminação de emergência, bombas e sistemas HVAC em combinação com controladores BMS ou gateways Modbus. O isolamento protege sistemas de controle central contra transientes e picos de linha.

Em utilities, a combinação de monitoramento e comutação local simplifica lógica de redundância e procedimentos de manutenção, reduzindo necessidade de intervenção manual em painéis.

Aplicações de bancada, P&D e testes (incluindo aquisição de dados)

Em laboratórios e bancada de testes, a CA-3710D serve para automatizar sequências de ensaio, disparo de cargas e registro de eventos digitais. Sua densidade permite simular entradas múltiplas em testes automáticos.

Para P&D, a placa facilita criação de rigs de prova com isolamento elétrico entre DUTs e instrumentação, evitando problemas de referência comum. Documentação de comportamento de relés e entradas é útil para validação de firmware.

Para aquisição de dados, combine entradas isoladas com time-stamping lógico no controlador para registrar eventos críticos com precisão; em aplicações de teste integrado use scripts que acionem relés e validem estados lidos.

Especificações técnicas detalhadas do produto (tabela)

Abaixo uma tabela resumida com os principais parâmetros elétricos, ambientais e mecânicos do CA-3710D. Consulte o datasheet oficial para tolerâncias detalhadas.

Tabela de especificações (modelo CA-3710D)

• Entradas: 16, isolamento por grupo, proteção contra transientes, SNR elevado.
• Saídas (relés): 16, contato seco, vida mecânica típica 10^6 ciclos sem carga.
• Tensão de isolamento: típico 1500 VDC entre canais de entrada e relés.
• Consumo em atuação máxima: conforme número de relés energizados (cada relé consome coil current especificado no datasheet).
• Dimensional e pinout: conforme desenho técnico anexo no manual.

Notas de operação, tolerâncias e condições de instalação

Instale em painel livre de condensação, com ventilação adequada e distância de fontes de calor. Atenção à dissipação térmica dos relés sob cargas contínuas. Use fusíveis ou disjuntores para proteção da alimentação e das linhas de carga com respectivo tempo de coordenação.

Recomenda-se aterramento de carcaça e segregação de cabeamento de potência e sinais. Evite loops de terra: o isolamento reduz mas não elimina a necessidade de atenção a referencias de potencial. Siga práticas descritas em normas EMC e segurança (ex.: IEC/EN 62368-1 para equipamentos de áudio/IT).

Para aplicações críticas, realize medições de corrente de fuga e testes de hipot após instalação. Documente revisões de firmware e mantenha registros de manutenção para rastreabilidade e análise de MTBF.

Importância, benefícios e diferenciais do placa de aquisição isolada 16 entradas + 16 relés CA-3710D

A principal vantagem é a combinação de isolamento galvânico, densidade de canais e capacidade de comutação em um único módulo, simplificando painéis e reduzindo componentes. Isso diminui custos de cabeamento e tempo de instalação, além de reduzir pontos de falha.

Benefícios técnicos incluem menor ruído em sinais digitais, facilitação de layouts com múltiplas referências de terra e suporte à manutenção preditiva via monitoramento de estados. A robustez contribui para maior disponibilidade operacional e menores custos de ciclo de vida.

Do ponto de vista competitivo, a ICP DAS entrega ecossistema de ferramentas, software e suporte técnico, além de compatibilidade com padrões industriais e opções de integração (Modbus, OPC, gateways IIoT), facilitando adoção em projetos de Indústria 4.0.

Benefícios operacionais e de manutenção (inclua aquisição de dados)

• Redução de downtime por isolação e robustez dos relés.
• Facilidade de manutenção com LEDs por canal e módulos substituíveis.
• Melhoria na qualidade de aquisição de dados (menos ruído e falsos positivos).

Esses pontos tornam a placa ideal para estratégias de manutenção preditiva e coleta confiável de eventos binários. Em cenários com PFC (Power Factor Correction) e conversores, a isolação preserva integridade dos sinais.

Diferenciais técnicos e competitivos frente ao mercado

A construção industrial, testes de vida e documentação técnica são diferenciais. A oferta de ferramentas de integração e exemplos de aplicação aceleram time-to-market para OEMs. Suporte técnico local pela LRI facilita homologação e compras.

Comparado a soluções com relés externos, o CA-3710D reduz footprint e complexidade elétrica, oferecendo ainda opções de customização e firmware para requisitos específicos.

Guia prático: Instalação, configuração e uso passo a passo

Siga um roteiro estruturado: verificação de inventário e documentação, checklist de segurança, fiação e proteção, testes de energização e validação funcional. Mantenha o manual do fabricante à mão e registre leituras iniciais para baseline.

Ao energizar, verifique tensão de alimentação, presença de LED de status e teste individual de entradas com simuladores de contato. Realize testes de comutação dos relés com cargas simuladas antes de conectar cargas finais.

Para configuração, integre via Modbus/RS-485 ou gateway e mapeie registradores de entradas/saídas. Utilize scripts de teste (Python, Node-RED) para automatizar sequências e validar tempos de atuação.

Checklist pré-instalação: ambiente, ferramentas e segurança

• Verifique faixa de temperatura e humidade do local.
• Ferramentas: multímetro, alicate de crimpagem, torque screwdriver, EPI.
• Segurança: desenergize painéis, bloqueie fontes, verifique ausências de tensão.

Confirme compatibilidade de tensão e presença de proteção contra surtos. Documente número de série e firmware para suporte.

Instruções de ligação elétrica e isolamento dos 16 canais de entrada

Conecte sensores a bornes identificados, respeitando polaridade e limites de tensão. Use cabos blindados e terra o blindagem em um ponto único para evitar loops.

Adote proteção por fusíveis nas linhas de alimentação de potência e use supressores de transiente onde aplicável. Mantenha claras rotas de cabeamento separadas entre sinais de baixa tensão e alimentação.

Como configurar e testar os 16 relés: procedimentos e scripts de teste

Teste sequencial: energize cada relé por 1–2 s e verifique contato com multímetro, monitore LED de status. Execute ciclos de comutação para validar vida mecânica em ambiente de teste.

Exemplo de script: use Modbus TCP/RTU para escrever registradores de saída e ler entradas. Scripts em Python com pymodbus ou Node-RED facilitam automação de testes e geração de relatórios.

Documente tempos de comutação, corrente de carga e qualquer aquecimento anormal para aceitação.

Validação funcional e relatórios de aceite

Checklist mínimo: verificação de cada entrada, funcionamento de cada relé sob carga, teste de isolamento, consumo em operação e testes EMC se aplicável. Registre resultados e aceite técnico com assinatura.

Inclua testes de falha: simule perda de alimentação, picos de tensão e reconexão para avaliar comportamento. Gere relatório com evidências (fotos, logs, capturas de tráfego Modbus).

Integração com sistemas SCADA e plataformas IIoT para o placa de aquisição isolada 16 entradas + 16 relés CA-3710D

A integração é feita normalmente via Modbus RTU/TCP, OPC-UA (via gateway) ou MQTT com um edge gateway. Mapear registradores e tags de forma consistente é crítico para evitar conflitos com PLCs existentes.

Arquitetura recomendada: placa → gateway Modbus (ou I/O controller) → PLC/SCADA → historiador/IIoT cloud. Use segmentação de rede e VLANs para separar tráfego de automação e TI. Em ambientes com requisitos de segurança, implemente TLS e autenticação robusta.

Boas práticas incluem bufferização local de eventos, retries e watchdogs para recuperar estados após falhas de rede. Documente mapeamento de tags e versionamento do esquema de dados.

Protocolos suportados e drivers (Modbus RTU/TCP, OPC, MQTT)

O CA-3710D funciona com drivers Modbus RTU/TCP via gateways ICP DAS; OPC e MQTT são implementados em gateways/edge devices. Mapear endereçamento é direto: um registrador por entrada/saída ou bitmap para otimização.

Ao configurar Modbus, defina limites de polling e timeout adequados; evite congestionamento com polling agressivo. Para MQTT, agrupe eventos e use QoS apropriado conforme criticidade.

Consulte exemplos de configuração e drivers em artigos técnicos no blog da LRI para integração prática: https://blog.lri.com.br/integracao-modbus-opc-mqtt e https://blog.lri.com.br/como-integrar-modbus-iiot

Arquitetura de integração: da I/O ao painel SCADA e à nuvem IIoT

Topologia recomendada: dispositivos de borda com I/O locais (CA-3710D) enviando dados a um gateway edge que faz pré-processamento, segurança e encaminhamento ao SCADA e à nuvem. Essa arquitetura reduz latência e tráfego.

Adote redundância em gateways e servidores críticos para alta disponibilidade. Use TLS e VPN para comunicação segura com provedores cloud e implemente políticas de retenção de logs.

Implemente monitoramento de integridade (heartbeat), e indicadores de performance (KPIs) como latência de leitura, taxa de erro e tempo médio de recuperação.

Boas práticas de segurança e disponibilidade em ambientes conectados (aquisição de dados)

Isolamento físico e lógico é indispensável: separe redes operacionais da TI e implemente firewalls industriais. Atualize firmware regularmente e mantenha controle de mudanças.

Use autenticação forte para gateways e criptografia para dados sensíveis. Tenha planos de recuperação e testes periódicos de backup/restore da configuração.

Monitore logs e eventos de segurança; integre com SIEM e define SLAs de resposta para incidentes.

Exemplos práticos de uso e casos reais com o placa de aquisição isolada 16 entradas + 16 relés CA-3710D

Apresente três cenários replicáveis: monitoramento remoto de painéis, controle de linhas e bancada de testes. Cada caso inclui objetivos, diagrama de conexão e parâmetros a coletar para validar solução.

Forneça scripts de exemplo para automação e dicas de testes de aceitação. Esses exemplos ajudam a reduzir curva de aprendizado para equipes de integração.

Para detalhes de aplicação e produtos complementares, veja artigos no blog LRI com guias práticos e tutoriais: https://blog.lri.com.br/como-escolher-fontes-de-alimentacao-industrial

Caso 1 — Monitoramento remoto de painéis elétricos

Objetivo: detectar abertura/fechamento de disjuntores e alarmes em subestações; coletar eventos com timestamp e reportar ao SCADA. Diagrama: sensores → CA-3710D → gateway Modbus → SCADA.

Parâmetros: estado binário por canal, timestamp, indicador de falha de comunicação. Use buffering local para eventos críticos.

Caso 2 — Controle de linhas de produção com comutação de relés

Objetivo: gerenciamento de linhas auxiliares (alarme, parada segura, sinalização). Lógica: PLC principal comunica comandos ao CA-3710D que aciona relés de cargas locais.

Parâmetros: tempo de atuação, número de ciclos por minuto, monitoramento de sobrecorrente. Implemente watchdog e fallback seguro.

Caso 3 — Bancada de testes automáticos para desenvolvimento e QA

Objetivo: automatizar testes de rotina com sequências de entrada/saída e registro de resultados. Use scripts para reagir a eventos e documentar falhas.

Inclua logs, captures de tráfego Modbus e evidências fotográficas para relatórios de QA.

Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos

Compare CA-3710D com módulos de I/O digitais isolados sem relés e com relés externos. A escolha depende de requisitos de corrente, densidade e custo. Para cargas altas, módulos com contactores externos podem ser mais adequados.

Erros comuns incluem fiação invertida, falta de aterramento, dimensionamento inadequado de relés (sobre carga) e polling excessivo via Modbus. Evite estas falhas seguindo o manual e testes pré-aceitação.

Para limitações como capacidade de corrente dos relés, recomende-se uso de contactores auxiliares ou SSRs em aplicações de alta ciclagem.

Comparativo objetivo: CA-3710D vs outros módulos ICP DAS

• CA-3710D: 16 entradas isoladas + 16 relés, ideal para painéis compactos.
• Módulos somente I/O: maior densidade de entradas sem relés, ideal quando comutação é externa.
• Módulos com SSR: adequado para comutação de alta frequência, menor vida mecânica.

Escolha baseada em carga (A), vida mecânica e requisitos de resposta.

Erros de instalação e operação mais frequentes (e como evitá‑los)

• Loop de terra: use isolamento e aterramento único.
• Sobrecarga de relé: dimensione carga e use proteções.
• Polling agressivo: configure tempos e agrupe leituras.

Treinamento de equipe e checklists previnem a maioria dos problemas.

Limitações técnicas e soluções de contorno recomendadas

Limitação: capacidade de corrente dos relés. Solução: contactores auxiliares ou relés de potência externos. Limitação: não suportar sinais analógicos nativos — use módulos ADC dedicados.

Para expansão em larga escala, utilize gateways e segmentação de I/O distribuído.

Conclusão

O CA-3710D é uma solução prática e robusta para aplicações que exigem 16 entradas isoladas e 16 relés integrados, com vantagens em redução de cabeamento, isolamento e facilidade de integração em arquiteturas SCADA/IIoT. Recomendamos avaliar em PoC pela sua densidade e suporte à aquisição de dados com confiabilidade industrial.

Para aplicações que exigem essa robustez, a série CA-3710D da ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/placa-entrada-isolada-16-canais-rele-16-canais-inclui-ca-3710d. Para conhecer outros produtos complementares e opções de I/O visite a loja e catálogos no blog LRI.
