Placa de Expansão 16 Entradas Digitais Isoladas (ICP DAS) — Guia Completo

Introdução

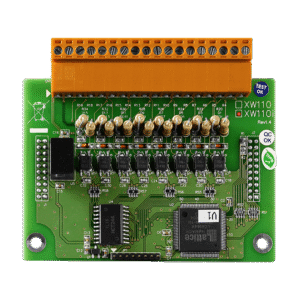

A placa de expansão 16 entradas digitais isoladas da ICP DAS é um módulo de aquisição de dados projetado para integrar sinais digitais de campo com isolamento galvânico robusto, ideal para ambientes industriais que exigem imunidade a ruído e segurança elétrica. Neste artigo técnico você encontrará definição, arquitetura básica, explicações sobre isolamento elétrico e o papel dessa placa em sistemas de aquisição de dados, SCADA e IIoT. Prometo explicar de forma prática quando e por que escolher este equipamento, incluindo normas relevantes como IEC/EN 62368-1 e critérios de confiabilidade como MTBF.

A arquitetura típica inclui 16 canais digitais independentes, isolamento por canal ou por grupo, indicadores LED por canal e interfaces de comunicação com controladores host (PCI/PCIe, USB ou módulos de E/S remotas). O isolamento galvânico reduz loops de terra e protege a lógica do host contra surtos e picos, critério essencial segundo normas de compatibilidade eletromagnética (IEC 61000 series). Abordaremos também requisitos de alimentação, consumo e considerações de PFC e fontes auxiliares quando aplicável.

Este guia é voltado para engenheiros de automação, integradores, profissionais de TI industrial e compradores técnicos. A leitura trará tabelas de especificações, instruções passo a passo para instalação, integração com SCADA/IIoT, estudos de caso práticos e comparativos com outros módulos ICP DAS para suportar decisões de projeto e compra.

Introdução ao Placa de Expansão 16 Entradas Digitais Isoladas — O que é, visão geral e propósito

A placa de expansão 16 entradas digitais isoladas é um módulo de I/O usado para captação de sinais discretos (contatos, sensores de proximidade, chaves fim-de-curso) com isolamento elétrico entre os canais e a lógica de controle. Sua função principal é traduzir estados de campo em tags digitais confiáveis para PLCs, RTUs e servidores SCADA, mantendo integridade e segurança elétrica. Em muitas arquiteturas IIoT ela funciona como edge node, agregando sinais locais antes de publicar eventos.

A construção típica integra proteções contra sobretensão, resistores de pull-up/pull-down configuráveis, filtros de anti-rebote (debounce) e LEDs de diagnóstico por entrada. A placa pode estar disponível em formato de placa para backplane, módulo para trilho DIN ou cartão PCI/PCIe, dependendo da linha ICP DAS. O isolamento é medido em kV (por ex.: 1500 VDC) e certificações EMC seguem IEC 61000-4-x, reduzindo risco de corrupção de dados por transientes.

Neste documento você verá quando optar por uma placa isolada (ruído, segurança, conformidade com normas), como ela se integra em sistemas de aquisição de dados e quais trade-offs considerar (tempo de resposta vs. filtragem, número de canais vs. densidade de rack). Para aplicações que exigem essa robustez, a série Placa de Expansão 16 Entradas Digitais Isoladas da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico em https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-16-entradas-digital-isoladas.

Principais aplicações e setores atendidos com placa de expansão 16 entradas digitais isoladas

A placa é amplamente usada em automação industrial para monitoramento de painéis, leitura de sensores digitais e integração de botoeiras e chaves fim-de-curso em linhas de produção. Exemplos típicos incluem detecção de peças, controle de esteiras e intertravamentos, onde a imunidade a ruído e tempos de resposta previsíveis são requisitos críticos. Em máquinas com motores grandes, o isolamento evita que interferência EMI afete o CLP/SCADA.

No setor de utilities e saneamento, é comum empregar estas placas em estações de telemetria para leitura de contatos de bombas, válvulas e detectores de falha. Em estações remotas, a robustez contra surtos e transientes (IEC 60068, IEC 61000) e a compatibilidade com RTUs tornam a solução adequada para prevenção de perdas e aumento da disponibilidade. A capacidade de integração com IIoT facilita telemetria e análises preditivas.

Outros setores incluem energia e geração (monitoramento de relés, intertravamentos), transporte (sinalização e detecção de passagem) e OEMs que incorporam módulos em painéis embarcados. Requisitos que justificam o uso: necessidade de isolamento galvanico, conformidade normativa, alta densidade de canais e facilidade de diagnóstico remoto.

Especificações técnicas do Placa de Expansão 16 Entradas Digitais Isoladas

A seguir apresentamos especificações elétricas, funcionais e ambientais essenciais para seleção técnica e projeto de integração. As especificações cobrem número de canais, níveis lógicos, isolamento, tempo de resposta e consumo elétrico. Valores exatos podem variar conforme modelo ICP DAS; sempre consulte ficha técnica do produto para verificações finais de conformidade com IEC/EN 62368-1 e testes ambientais conforme IEC 60068.

Aspectos críticos incluem: nível lógico TTL/CMOS ou tensão de 24 VDC compatível com sensores industriais, proteção ESD (IEC 61000-4-2), supressão de surtos e filtros RC para debouncing. Além disso, a placa deve informar MTBF para planejamento de manutenção e disponibilidade (ex.: MTBF > 200,000 horas), e fornecer LEDs de diagnóstico para facilidade de manutenção.

A tabela abaixo resume os principais parâmetros recomendados para comparação e projeto, seguida de comentários sobre compatibilidade de montagem, conectores e requisitos de alimentação.

Tabela de especificações técnicas (formato recomendado)

Especificações elétricas e de sinal

Detalhamos os níveis lógicos (ex.: 24 VDC padrão industrial, TTL compatível), tempos de leitura e taxas máximas de polling aceitáveis sem saturar o barramento. A placa geralmente aceita entradas até 30 VDC, com limiares definidos para detectar estados alto/baixo e tolerância a ruído. Para aplicações de contagem de pulsos, verifique o tempo de resposta e a presença de buffers de hardware.

Proteções típicas incluem supressão de transientes (TVS), diodos de proteção e resistores série para limitar corrente de surto. Também é importante considerar requisitos de aterramento do painel e separação de cabos de potência para reduzir EMI. Em sistemas sensíveis, recomenda-se usar filtros de modo comum e práticas de roteamento para evitar falsos disparos.

Quanto a taxas de leitura, a placa suporta polling por RTU/PLC com latências típicas de ms; para aplicações de alta velocidade (kHz), escolha módulos específicos para contagem rápida. Sempre dimensione a arquitetura considerando throughput de dados, latência tolerável e overhead de protocolos.

Requisitos mecânicos e ambientais

A placa opera tipicamente em faixa de temperatura industrial (-20 a 70 °C) e umidade relativa até 95% sem condensação, em conformidade com IEC 60068. Recomenda-se instalação em painéis ventilados e proteção contra vibração conforme especificações do fabricante para aplicações móveis. Considerar proteção IP em ambientes agressivos.

Montagem pode ser em trilho DIN, rack ou inserção em backplane; escolha o formato que atenda às práticas de manutenção e espaço. Recomenda-se evitar montagem próxima a fontes de calor intenso e manter distância de cabos de alimentação de motores para reduzir interferência eletromagnética. Use travamento mecânico em ambientes com vibração.

Conectores devem ser selecionados para facilitar troca e manutenção; preferem-se bornes de parafuso com identificação clara dos canais. Documente as rotas de cabos e adote etiquetagem padronizada para reduzir erros humanos durante intervenções.

Importância, benefícios e diferenciais do produto placa de expansão 16 entradas digitais isoladas

A principal vantagem é o isolamento galvânico, que protege o controlador e a rede de automação contra loops de terra, surtos e transientes, aumentando a segurança e disponibilidade. Isso reduz falhas sistêmicas e exige menos interventos corretivos em situações de ruído elétrico. O isolamento também é requisito em aplicações reguladas para conformidade com normas de segurança.

Outros benefícios incluem diagnósticos locais via LEDs e diagnósticos remotos via protocolos, que aceleram troubleshooting e reduzem MTTR. A densidade de 16 canais por módulo oferece economia de espaço e cabeamento quando comparada a módulos de 4-8 canais. Em termos de custo-benefício, o investimento se paga pela redução de downtime e pelo prolongamento da vida útil do sistema.

Diferenciais ICP DAS típicos: suporte técnico especializado, documentação detalhada, disponibilidade de firmwares e drivers para integração com plataformas SCADA/IIoT e compatibilidade com padrões industriais. A ICP DAS frequentemente oferece versões com certificações e testes adicionais, garantindo aderência a requisitos de qualidade e segurança.

Benefícios operacionais e de manutenção

A placa melhora manutenção preventiva ao fornecer sinais de diagnóstico e indicadores de falha por canal, o que facilita substituir módulo ou rede afetada sem parada total. O isolamento reduz a probabilidade de propagação de falhas elétricas, o que diminui intervenções corretivas e custos operacionais. A oferta de MTBF e ciclo de vida permite planejamento de estoque de peças sobressalentes.

A resposta rápida a alarmes digitais e a capacidade de mapear eventos críticos no SCADA permitem automação de ações corretivas e workflows de manutenção. Além disso, a padronização de módulos facilita treinamentos e documentação operacional, contribuindo para SLA de disponibilidade. Ferramentas de monitoramento remoto em IIoT potencializam manutenção preditiva.

Procedimentos de troca e atualização de firmware são simples em modelos ICP DAS, reduzindo janelas de manutenção. A modularidade permite escalonamento com baixo impacto físico e elétrico no sistema.

Diferenciais técnicos e de custo-benefício

Do ponto de vista técnico, os diferenciais incluem níveis de isolamento superiores, proteção ESD/EMI robusta e opções de montagem versáteis. Em comparação com soluções genéricas, a placa oferece garantias de compatibilidade com protocolos industriais e suporte de integração. Certificações conforme IEC/EN reforçam a adequação para projetos críticos.

O custo inicial pode ser maior que alternativas não isoladas, mas o ROI aparece em ambientes com ruído elétrico e altos custos de downtime. Compatibilidade com drivers e ferramentas de configuração ICP DAS reduz custo de integração. Serviços de suporte e atualizações estendem vida útil e segurança do investimento.

Para aplicações que exigem essa robustez, a série Placa de Expansão 16 Entradas Digitais Isoladas da ICP DAS é a solução ideal. Confira as especificações completas e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-16-entradas-digital-isoladas.

Guia prático de instalação e uso do Placa de Expansão 16 Entradas Digitais Isoladas — como fazer/usar

Antes da instalação, confirme compatibilidade elétrica e de protocolo entre a placa e o host (PLC, PC, RTU). Verifique tensão de alimentação, requisitos de aterramento e limites de entrada (ex.: 24 VDC máximo). Reúna ferramentas: multímetro, torquímetro para bornes, pés de isolamento e documentação técnica.

Desembale e realize inspeção visual: procure dano físico, verifique conectores e etiquetas. Atualize firmware se necessário seguindo procedimento do fabricante para evitar incompatibilidades. Planeje a sequência de energização para evitar surtos e inrush currents em racks com múltiplos módulos.

Documente o layout de cabos e identifique cada canal antes da energização. Realize teste estático (verificar leitura de tudo em estado known) e dinâmico (simular acionamentos) antes de integrar ao loop de controle. Monitore LEDs e logs durante o teste.

Preparação e requisitos antes da instalação

Confirme espaço físico e ventilação adequados no painel; revise especificações de temperatura e vibração. Verifique necessidade de fontes auxiliares isoladas e PFC se houver múltiplas placas ou cargas elevadas. Em instalações críticas, planeje redundância de I/O.

Garanta ferramentas de segurança: EPI, bloqueio de fontes e procedimentos de LOTO. Tenha à mão o manual técnico ICP DAS e as folhas de dados elétricos. Realize auditoria de riscos elétricos e de EMC no local antes da energização.

Assegure etiquetagem padronizada e criação de esquema de cabeamento para futuras manutenções e para integração no CMMS/ERP.

Montagem física e cabeamento (roteiro passo a passo)

1) Fixe a placa no trilho DIN ou no slot designado, respeitando espaço mínimo entre módulos para dissipação.
2) Conecte a alimentação conforme polaridade e requisitos de filtragem; use terminais com travamento.
3) Faça o cabeamento de sinais com cabo trançado e par trançado quando necessário, separando fibras de potência e sinais.

Use caminhos de cabo distintos para sinais digitais e potenciais fontes de interferência, mantendo terras separadas conforme prática de engenharia. Torque recomendável para bornes e verifique continuidade antes da energização.

Configuração do equipamento e teste inicial

Carregue configurações padrão e ajuste pull-ups/pull-downs conforme tipo de sensor. Configure debounce e filtragem para evitar falsos positivos em sinais ruidosos. Alinhe mapeamento de tags com PLC/SCADA e valide leitura em cada canal.

Realize testes de verificação: simular inputs, medir tempo de resposta e confirmar alarmes no sistema. Use ferramentas de diagnóstico ICP DAS para leitura de registros e atualização de firmware. Documente resultados e capture logs.

Verifique indicadores LED por canal e mensagens de erro no host, realizando correções de cabeamento quando necessário.

Manutenção preventiva e resolução de problemas (troubleshooting)

Implemente rotina periódica: inspeção visual, limpeza de contatos e verificação de torque em bornes. Monitore logs de comunicação e taxas de erro para identificar degradação prematura. Planeje substituições baseadas em MTBF.

Problemas comuns: leituras flutuantes (verificar pull-ups/pull-downs), comunicação intermitente (verificar cabos e terreamento), e LEDs de erro (consultar tabela de códigos). Use metodologia sistemática: isolar, testar e substituir componente.

Mantenha peças sobressalentes críticas no estoque e registre intervenções no histórico do ativo para análises futuras.

Integração do Placa de Expansão 16 Entradas Digitais Isoladas com sistemas SCADA e plataformas IIoT

A integração exige mapeamento de tags, definição de taxas de amostragem, e uso de protocolos como Modbus/TCP, EtherNet/IP ou OPC UA dependendo do ambiente. Estabeleça arquitetura clara: edge → gateway → servidor IIoT/SCADA. Considere latência requerida e volume de eventos para otimizar tráfego.

Use gateways ou middleware quando necessário para conversão de protocolo e agregação de dados. Em arquiteturas IIoT, implemente edge analytics para reduzir dados enviados à nuvem. Documente contratos de dados (nome de tag, escala, alarmes) para consistência entre times de operação e TI.

Implemente práticas de segurança: VPN, TLS, autenticação forte e segmentação de rede. A confiabilidade exige QoS e redundância de caminhos de comunicação em projetos críticos.

Mapear entradas para tags SCADA / arquitetura de dados IIoT

Modelar dados inclui definição de nomes, tipo (boolean), frequência de amostragem e políticas de retenção. Para sinais digitais, mantenha eventos com timestamp e status de qualidade. Configure alarms com histerese e debouncing lógico no SCADA para evitar chattering.

Defina níveis de prioridade e políticas de armazenamento histórico (hot/warm/cold) para otimizar base de dados. Para contagem de pulsos, use contadores dedicados e envie incrementos em batch para reduzir overhead.

Padronize templates de tag e documente em repositório central para facilitar replicação em outras plantas.

Protocolos, gateway e middleware (exemplos práticos)

Exemplos práticos: usar Modbus RTU/ASCII em planta legado; Modbus/TCP ou OPC UA para integração moderna; MQTT para publish/subscribe com brokers IIoT. Gateways ICP DAS ou terceiros podem converter entre protocolos e oferecer buffering local.

Middleware como Node-RED, Ignition ou gateways industriais fazem mapeamento, transformação e enriquecimento de dados. Planeje conversões com atenção ao tempo real e latência aceitável.

Implemente testes de carga antes da entrada em produção para validar throughput e comportamento sob falha.

Segurança e confiabilidade na transmissão de dados

Proteja dados em trânsito com TLS e autenticação; segmente redes OT e IT e use firewalls industriais. Monitore integridade dos dados com checksums e verificação de timestamps. Planeje failover de comunicação e buffer local em caso de perda de conexão.

Audite logs de acesso e mudanças de configuração; aplique patches de firmware conforme política de segurança. Para compliance, mantenha trilhas de auditoria e backups de configuração.

Implemente testes de penetração controlados em fases de projeto para identificar vulnerabilidades.

Exemplos práticos de uso do Placa de Expansão 16 Entradas Digitais Isoladas — casos e receitas de aplicação

Apresentamos dois casos curtos e receitas rápidas para tarefas comuns, úteis para engenharia de campo e integradores.

Caso 1 — Monitoramento de sensores digitais em linha de produção

Objetivo: detectar presença/ausência e proteger máquinas com intertravamentos. Diagrama: sensores 24 VDC → placa isolada → PLC → SCADA. Configuração: debounce 10 ms, pull-up ativado, mapeamento de tags e alarmes de stoppage.

Resultado esperado: redução de falsos paradas, diagnóstico rápido via LEDs por canal e cobertura de segurança elétrica por isolamento. Documente pontos de teste e indicadores.

Caso 2 — Integração em estação de telemetria para água/energia

Arquitetura: sensores de bomba e válvulas → placa isolada → RTU/Gateway → SCADA/IIoT. Mapeamento: eventos críticos com reports imediatos; dados menos críticos em batches. Recomendações: proteção contra surtos e redundância de alimentação.

Robustez: isolamento evita que surtos due to switching contaminem a RTU; use proteção de sobretensão em entradas expostas.

Receitas rápidas (how-to) para funções comuns

• Debounce: configurar 5–20 ms para evitar chattering em sensores mecânicos.
• Filtragem de ruído: utilizar RC ou filtro digital no PLC para sinais ruidosos.
• Contagem de pulsos: use hardware de contador quando disponível; caso contrário, configure sampling rápido e algoritmo de debouncing.

Siga boas práticas de teste e verificação de campo.

Comparação técnica e cuidados: Placa de Expansão 16 Entradas Digitais Isoladas vs outros produtos ICP DAS

A comparação objetiva ajuda selecionar entre módulos de 8, 16 ou 32 canais, versões isoladas ou não, e opções de alta velocidade. Critérios incluem isolamento, tempo de resposta, densidade e custo. A escolha depende de requisitos de ruído, espaço e orçamento.

Modelos de 16 canais equilibram densidade e custo; módulos de 32 canais podem economizar espaço mas ter menor isolamento por canal. Módulos de alta velocidade priorizam tempo de resposta e contagem, enquanto placas padronizadas favorecem manutenção simplificada.

Avalie trade-offs: maior filtragem reduz false triggers, porém aumenta latência; mais canais por módulo reduzem custo por canal mas impactam redundância.

Matriz comparativa sugerida (recursos, isolamento, custo, compatibilidade)

Recomenda-se comparar:

• Número de canais | Isolamento por canal | Tempo de resposta | Formato físico | Custo por canal | Protocolos suportados | MTBF

Use esta matriz para justificar seleção técnica em propostas e especificações.

Erros comuns de seleção e instalação (o que evitar)

Evite assumir que todas entradas aceitam 24 V sem verificar limiares; não subestime necessidade de aterramento e separação de cabos de potência; não confunda lógica inversa (NPN/PNP). Falhas de especificação de tempo de resposta e ausência de proteção contra surtos também são recorrentes.

Documente requisitos de comissionamento e faça testes de campo antes da entrega final.

Detalhes técnicos que merecem atenção

Atente para tempo de debounce, polaridade de entrada, corrente de entrada máxima e proteção ESD. Verifique se as certificações indicadas no manual cobrem sua aplicação (ex.: IEC/EN 62368-1 para segurança elétrica). Confirme procedimentos de atualização de firmware e políticas de suporte.

Leia as notas de aplicação ICP DAS para entender limitações em alta velocidade e ambientes com grande EMI.

Conclusão

A placa de expansão 16 entradas digitais isoladas da ICP DAS é uma solução técnica madura para ambientes industriais que exigem isolamento, diagnóstico e integração com SCADA/IIoT. Seus benefícios incluem redução de downtime, melhoria na segurança elétrica e flexibilidade de integração, justificando o investimento em aplicações críticas. Para especificações detalhadas e suporte técnico, consulte a página do produto e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-16-entradas-digital-isoladas.

Se você deseja comparar modelos e ver aplicações relacionadas, visite artigos técnicos no blog (ex.: https://blog.lri.com.br/como-escolher-modulo-io e https://blog.lri.com.br/isolamento-galvanico-para-iiot). Para seleção de outras opções de aquisição de dados, confira também https://www.lri.com.br/aquisicao-de-dados. Consulte nossa equipe para dimensionamento, integração e propostas customizadas.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo à interação: tem dúvidas sobre integração com seu SCADA, tempos de resposta necessários ou escolha entre módulos de 16 vs. 32 canais? Pergunte nos comentários ou solicite suporte técnico — responderemos com recomendações específicas.
