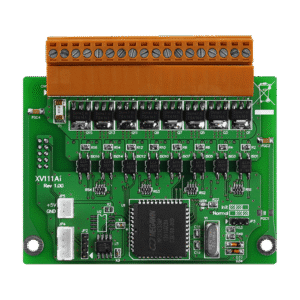

Placa de Expansão 16 Saídas Digitais Isoladas 10-40Vdc

Introdução — Visão geral do produto: Placa de expansão com 16 saídas digitais isoladas 10–40 VDC

A placa de expansão com 16 saídas digitais isoladas 10–40 VDC é um módulo de I/O concebido para ampliar pontos digitais em controladores e gateways industriais, oferecendo saídas isoladas para proteção contra loops de terra e ruído. Neste artigo você encontrará conceito, princípios de operação, especificações técnicas e orientações de instalação para ambientes de automação industrial, IIoT e utilities. A abordagem técnica inclui referências normativas (por exemplo IEC 61000, IEC/EN 62368-1) e métricas relevantes como MTBF, corrente por canal e níveis de isolamento.

O objetivo é fornecer subsídios práticos para engenheiros de automação, integradores e compradores técnicos avaliarem a adoção desse módulo em painéis DIN-rail, racks ou soluções distribuídas de I/O. Logo no primeiro parágrafo usamos as palavras-chave principais: placa de expansão com 16 saídas digitais isoladas 10–40 VDC, saídas digitais isoladas 10-40 VDC, placa de I/O digital, integrando também termos como isolamento galvânico, MTTR e confiabilidade. Ao final encontrará CTAs técnicos e links para especificações e aquisição.

Se preferir, comente ao longo do texto suas dúvidas de aplicação — responderemos com exemplos de fiação e checklists. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

O que é placa de expansão com 16 saídas digitais isoladas 10–40 VDC? — Conceito e princípio de funcionamento

A placa de expansão é um módulo eletrônico que disponibiliza 16 canais de saída digital cuja faixa de tensão de atuação é 10–40 VDC, compatível com níveis comuns em automação (24 VDC nominal). Cada saída pode ser do tipo sourcing (fonte de tensão para carga) ou sinking (retorno para o controlador), e muitos modelos permitem configuração por canal ou por bloco. O isolamento elétrico galvânico entre a lógica (CPU/fieldbus) e as saídas evita perturbações por loops de terra e protege o sistema contra falhas de campo.

No princípio de funcionamento, um driver semicondutor (transístor MOSFET ou opto-triac em aplicações DC) com circuito de proteção controla a comutação da carga conectada ao terra ou à alimentação externa. A placa normalmente requer uma alimentação auxiliar de campo para as saídas, separada da alimentação lógica, garantindo que picos e correntes de retorno não afetem o processador. Em ambientes ruidosos, filtros RC e supressores de transientes (TVS, zener, varistor) reduzem interferência e protegem contra ESD e surtos conforme IEC 61000-4-x.

Em termos normativos, além de requisitos de compatibilidade eletromagnética (IEC 61000-6-2/6-4), aplicações críticas podem exigir ensaios segundo IEC/EN 62368-1 para segurança elétrica ou referências de desempenho de MTBF conforme MIL-HDBK-217F para planejamento de manutenção. Projetistas devem sempre conferir ficha técnica e certificados do fabricante antes da seleção.

Principais aplicações e setores atendidos placa de expansão com 16 saídas digitais isoladas 10–40 VDC

Esse tipo de módulo é amplamente utilizado em manufatura, utilities (água e energia), automação predial, indústria alimentícia, óleo & gás e agroindustrial. Exemplos práticos incluem acionamento de solenóides e válvulas proporcionais, comutação de relés auxiliares, comandos de sinalização e controle de atuadores distribuídos. A faixa 10–40 VDC torna o módulo compatível com dispositivos de campo alimentados a 24 VDC, padrão na maioria dos sistemas industriais.

Em projetos IIoT e Indústria 4.0, a placa permite distribuição de I/O em arquitetura edge, reduzindo cabeamento até o controlador central e facilitando a coleta de eventos locais para análise preditiva. Em utilities de saneamento, por exemplo, os canais isolados evitam que ruídos de bombas e motores impactem a lógica de supervisão. Em linhas de produção, a densidade de 16 canais diminui espaço em painel e simplifica racks de expansão.

Para integração, verifique requisitos de ambiente (temperatura, umidade) e certificações exigidas pelo setor (por exemplo, certificações ATEX para áreas perigosas). Para leitura complementar sobre protocolos industriais, consulte este guia de Modbus para automação: https://blog.lri.com.br/guia-modbus-industrial. Para padrões de integração IIoT e OPC, veja: https://blog.lri.com.br/opc-ua-e-iiot.

Casos de uso por setor

Indústria de água/tratamento: controle de válvulas solenóide de alimentação e descarga, onde o isolamento protege a eletrônica de surtos gerados por bombas. O requisito típico é tolerância a picos e capacidade de comutar cargas indutivas com proteção por snubbers. A checagem pós-instalação inclui verificação de tempo de resposta e consumo por canal.

Manufatura/linha de produção: acionamento de relés de potência e alarmes visuais em estações de montagem. A placa possibilita intertravamentos distribuídos e redução do cabeamento para o PLC central, diminuindo MTTR em falhas. É habitual mapear cada saída como tag digital no SCADA e aplicar diagnósticos de canal.

Painéis remotos/IIoT: em aplicações de supervisão remota, a placa conecta-se a gateways com comunicação Modbus RTU/TCP ou OPC/UA, enviando estados digitais à nuvem via MQTT quando necessário. A arquitetura edge reduz latência e permite ações locais imediatas mesmo com perda de conectividade ao servidor central.

Especificações técnicas detalhadas — Tabela comparativa placa de expansão com 16 saídas digitais isoladas 10–40 VDC

A tabela abaixo resume especificações essenciais para seleção técnica e aquisição. Valores típicos podem variar por modelo; confirme a ficha técnica do fabricante.

Notas técnicas e tolerâncias

As correntes por canal indicadas têm tolerância; cargas indutivas reduzem o throughput efetivo e exigem supressão adequada. Especificações de isolamento (p.ex. 2.5 kVDC) referem-se a testes de impulso e podem não garantir comportamento ante sobre-tensões contínuas. Considere o duty cycle das saídas — operação intermitente permite maiores picos de corrente.

Temperatura ambiente afeta capacidade de corrente: em temperaturas altas a resistência térmica e limites de dissipação reduzem a corrente máxima suportada. Para MTBF e confiabilidade, mantenha margens de projeto e use filtros de rede e aterramento correto. Em aplicações críticas, solicite relatórios de ensaio e FMEA ao fornecedor.

Importância, benefícios e diferenciais do produto placa de expansão com 16 saídas digitais isoladas 10–40 VDC

As principais vantagens incluem isolamento galvânico, que minimiza falhas por loops de terra; alta densidade de canais (16 por módulo), reduzindo espaço e custo por ponto; e robustez contra transientes típicos em ambientes industriais. Esses fatores contribuem diretamente para a redução do MTTR e maior disponibilidade operacional. Comparado a módulos genéricos, as soluções industriais oferecem interfaces de proteção e diagnósticos por canal.

Para projetos, o impacto prático é na simplificação do cabeamento e na separação clara entre alimentação lógica e de campo, o que facilita certificações e auditorias técnicas. A possibilidade de escolher entre sourcing e sinking (ou modelos fixos) amplia compatibilidade com sensores, relés e PLCs existentes. Benefícios adicionais incluem suporte a protocolos de diagnóstico e integração plug-and-play com gateways ICP DAS.

A confiabilidade é reforçada por estratégias de proteção (fusíveis, supressores) e por conformidade com normas EMC, essenciais em ambientes com inversores, motores e cargas indutivas. Para aplicações que exigem essa robustez, a série de módulos de I/O da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição: https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-com-16-saidas-digital-isoladas-10-40vdc

Benefícios para projetos de automação

Redução do cabeamento e centralização de sinais diminuem custos e simplificam manutenção. O uso de módulos isolados diminui falsos disparos por ruído, permitindo diagnósticos mais precisos via SCADA. A modularidade facilita upgrades sem paradas longas de produção.

Diferenciais técnicos e de segurança

O isolamento galvânico e a proteção por canal garantem maior imunidade a transientes (conforme IEC 61000-4-5) e à ESD (IEC 61000-4-2). A presença de diagnósticos locais e LEDs por canal acelera a identificação de falhas. Produtos industriais certificados reduzem riscos em auditorias.

Guia prático de instalação e uso do placa de expansão com 16 saídas digitais isoladas 10–40 VDC

Antes da instalação, verifique a compatibilidade de tensão (10–40 VDC) e a necessidade de alimentação externa para as saídas. Desembrulhe e inspecione visualmente o módulo, confirme ausência de danos mecânicos e confira os números de série e versões de firmware. Planeje a disposição no painel considerando ventilação e distância de fontes de calor.

Solte a placa no trilho DIN e aperte conexões de bornes com torque especificado pelo fabricante (geralmente 0.5–0.6 Nm). Use bornes com identação e marcadores. Separe a alimentação lógica (CPU) da alimentação de campo para evitar interferências; conecte aterramentos conforme guia de grounding do projeto — proteção e retorno devem seguir normas de aterramento industrial.

Ao energizar, observe LEDs de status e faça testes de cada saída com carga simulada. Não exceda a corrente especificada por canal e utilize fusíveis ou proteção coletiva quando as cargas forem indutivas. Se for integrar com PLC/CLP, configure endereçamento e mapeie pontos digitais no escopo do projeto.

Pré-requisitos e checklist de instalação

• Documentação técnica e esquemas elétricos em mãos.
• Ferramentas isoladas, multímetro calibrado e torquímetro.
• Fonte de alimentação adequada (faixa 10–40 VDC) e fusíveis de proteção.
• Plano de aterramento e etiquetas identificando canais.

Conexão elétrica e fiação segura

Conecte linhas de alimentação de campo às entradas de saída com cabos dimensionados para a corrente máxima. Mantenha cabos de potência separados de cabos de sinal para reduzir acoplamento. Use supressores de transientes e diodos de roda-livre em cargas indutivas.

Configuração e testes funcionais

Realize testes de comutação individual com multímetro e carga nominal. Verifique tempos de resposta e assinaturas de corrente para detectar problemas. Documente os resultados e grave firmware se houver atualizações.

Manutenção preventiva e diagnóstico

Inspecione conexões e torques periodicamente, verifique LEDs e logs de diagnóstico. Planeje substituição preventiva com base no MTBF e nas condições ambientais. Use registros de falhas para ajustar políticas de manutenção.

Integração com sistemas SCADA/IIoT e protocolos placa de expansão com 16 saídas digitais isoladas 10–40 VDC

A integração típica é feita via PLC ou gateway que hospeda drivers Modbus RTU/TCP, OPC/UA ou MQTT para IIoT. Mapeie cada saída para um endereço lógico no controlador e confirme encoding (coil/discrete). Alguns módulos ICP DAS possuem suporte nativo a Modbus; caso contrário, use gateway/proxy para conversão.

Para arquiteturas IIoT, recomenda-se encaminhar somente eventos e alarmes críticos, realizando pré-processamento no edge para economizar largura de banda. Use OPC/UA para interoperabilidade semântica em camadas superiores e MQTT para telemetria eficiente. Em todos os casos, autenticação e segregação de rede (VLANs/firewalls) são práticas recomendadas.

Para detalhes de configuração e exemplos de scripts, consulte materiais de integração e o Guia de Modbus no blog técnico: https://blog.lri.com.br/guia-modbus-industrial. Para aquisição de gateways e módulos compatíveis, veja também o portfólio de aquisição de dados: https://www.lri.com.br/aquisicao-de-dados

Protocolos suportados e configuração de comunicação

• Modbus RTU/TCP: mapeamento de coils/discrete inputs.
• OPC/UA: integração semântica para SCADA corporativo.
• MQTT: telemetria para nuvem com QoS configurável.

Arquitetura de integração SCADA/IIoT — boas práticas

Implemente segmentação de rede, use TLS/VPN para comunicação remota e reserve canais para alarmes críticos. Configure redundância de gateways e políticas de reconexão para minimizar perda de dados. Monitore latência e jitter para aplicações com requisitos de tempo real.

Exemplos práticos de uso e projetos reais placa de expansão com 16 saídas digitais isoladas 10–40 VDC

A seguir três cenários práticos com passos e resultados esperados, úteis para especificação técnica.

Exemplo A — Acionamento de válvulas em planta de água

Objetivo: controlar 12 válvulas solenóide alimentadas a 24 VDC com diagnósticos locais. Passos: instalar placa próxima ao grupo de válvulas, ligar alimentação de campo isolada, configurar endereços no PLC e testar cada canal com carga de produção. Considerações: usar supressor R-C ou diodo flyback e fusíveis individuais; checar tempo de resposta e leitura de falha por canal.

Exemplo B — Painel de controle de linha de produção

Objetivo: substituir relés mecânicos por saídas digitais para reduzir manutenção. Integração: módulo conectado ao PLC local via Modbus TCP, com lógica de intertravamento e supervisão por SCADA. Resultado: redução de cabeamento, menor MTTR e capacidade de diagnóstico remoto.

Exemplo C — Supervisão remota via IIoT

Objetivo: enviar estados de atuadores para nuvem para análise preditiva. Arquitetura: módulo → gateway ICP DAS com MQTT → broker na nuvem. Mapeamento: cada saída mapeada como tópico. Resultado: telemetria em tempo real, dashboards e alertas automáticos.

Comparações técnicas e concorrência interna — Como o produto se posiciona

Dentro do portfólio ICP DAS, existem módulos com variações em tipo de saída, nível de isolamento e densidade. Comparado a modelos mais básicos, a versão com 16 saídas isoladas 10–40 VDC oferece melhor proteção galvânica e maior densidade que módulos de 8 canais. A escolha entre modelos depende de corrente por canal, necessidade de diagnóstico e protocolo nativo.

Ao comparar custo-benefício, considere não só preço por canal, mas também custos operacionais: tempo de instalação, cabeamento e manutenção. Em muitos casos, o investimento em um módulo com isolamento superior paga-se pela redução de paradas e maior vida útil do sistema. Para visualizar comparativos entre modelos ICP DAS, confira a matriz de produtos no catálogo LRI.

Tabela comparativa entre modelos ICP DAS

Erros comuns na seleção e instalação (evite estes problemas)

• Sobredimensionar correntes sem considerar duty cycle; use margem térmica.
• Aterramento inadequado que anula o benefício do isolamento; siga normas de grounding.
• Confundir sourcing/sinking; isso pode causar curto-circuitos ao ligar cargas erradas.

Dicas avançadas e considerações de projeto

Para escalabilidade, use backplanes ou barramentos que permitam expansão plug-and-play sem interromper operações. Planeje redundância em gateways e alimentação auxiliar para reduzir risco de parada. Dimensione slots e espaço em painel considerando dissipação térmica acumulada.

Em projetos que exigem segurança funcional (SIL/PL), verifique requisitos de diagnóstico e arquitetura redundante — módulos isolados ajudam, mas normalmente não substituem relés de segurança aprovados. Integre testes automáticos de canais para detecção precoce de degradação e inclua logs para análise de confiabilidade.

Considere end-to-end lifecycle: treinamento de equipes, disponibilidade de peças sobressalentes e contratos de suporte. Produtos com documentação técnica completa (esquemas elétricos, tempos de resposta, curvas térmicas) reduzem risco de integração.

Escalabilidade e expansão modular

Use módulos de 16 canais em racks modulares para obter densidade; combine com módulos de entrada analógica quando necessário. Sincronize mapeamento de tags entre módulos para facilitar migrações. Planeje caminhos de cabeamento e espaço livre para futuras adições.

Segurança funcional e conformidade normativa

Para aplicações críticas, avalie certificações e possibilidade de integração com relés de segurança certificados. Mantenha documentação de conformidade EMC e certifique-se de testes segundo IEC 61000 e IEC/EN 62368-1 quando aplicável.

Conclusão — Entre em contato / Solicite cotação

A placa de expansão com 16 saídas digitais isoladas 10–40 VDC é uma solução madura para ampliação de I/O em ambientes industriais, oferecendo isolamento, densidade e facilidade de integração com SCADA e IIoT. Ao projetar, priorize especificações de corrente, isolamento e proteção contra transientes para garantir robustez. Para aplicações que exigem essa robustez, a série de módulos da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-com-16-saidas-digital-isoladas-10-40vdc

Se precisar, entre em contato com nossa equipe técnica para análise de aplicação e proposta personalizada. Comente abaixo suas dúvidas ou descreva seu caso; responderemos com um checklist de seleção e diagrama de fiação específico.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivamos perguntas e comentários — qual o tipo de carga que você pretende acionar? Queremos ajudar a validar dimensionamento e proteger sua instalação.
