Introdução
O U-7519ZMS da ICP DAS é um módulo de aquisição e comunicação industrial com OPC UA, 10 canais AI, 3 canais DO e 2x Ethernet Switch integrado. Este artigo técnico explora em profundidade as capacidades do U-7519ZMS, abordando arquitetura de I/O, protocolos (OPC UA, Modbus/TCP), requisitos de instalação, e cenários IIoT/Indústria 4.0 — informações que interessam a engenheiros de automação, integradores e equipes de TI industrial. Desde considerações de isolamento por canal, resolução A/D, até práticas de segurança com certificados, trazemos recomendações alinhadas a normas e boas práticas.
A leitura é voltada para projetos em utilities, manufatura, energia e OEMs que exigem integração robusta e interoperável. Utilizaremos termos técnicos como PFC, MTBF, sampling síncrono, e referências normativas (ex.: IEC/EN 62368-1) quando adequado, para garantir E-A-T (Expertise, Authority, Trust). Sinta-se à vontade para comentar dúvidas técnicas ou pedir desenhos de fiação — incentivamos interação e compartilhamento de casos práticos.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

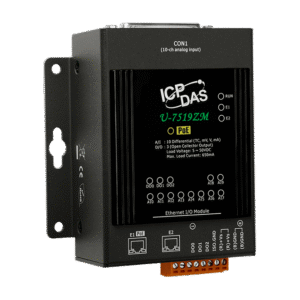

Introdução ao módulo U-7519ZMS — O que é e por que importa
Definir o produto: visão geral do módulo U-7519ZMS e principais funções (OPC UA, 10 AI, 3 DO, 2x Ethernet Switch)
O U-7519ZMS combina aquisição analógica de alta densidade com comunicação industrial moderna: 10 canais AI para sinais de sensores, 3 canais DO para atuação local, e um switch Ethernet 2 portas para topologias em linha ou redundância física. O servidor OPC UA nativo fornece interface segura e padronizada para SCADA, historians e plataformas IIoT, reduzindo a necessidade de gateways adicionais. Este conjunto reduz latência de integração e simplifica arquitetura, já que um único módulo entrega I/O, conversão A/D, isolamento e serviço OPC UA.
Além disso, o dispositivo atende demandas de segurança e conformidade típicas de aplicações críticas, incluindo isolamento galvânico por canal e suporte a políticas de certificados do OPC UA. Isso é especialmente relevante para operações que exigem segregação de sinais e proteção contra transientes. Para equipes de automação, o U-7519ZMS representa uma solução que concilia qualidade de aquisição e facilidades de integração sem sacrificar confiabilidade.
Do ponto de vista de manutenção e implantação, o módulo foi desenhado para montagem em trilho DIN e integração em racks compactos, com firmware atualizável e diagnóstico remoto. Esses recursos reduzem o MTTR (Mean Time To Repair) e ajudam a aumentar o MTBF percebido em campo, quando comparado a soluções customizadas com múltiplos componentes. Em resumo, o U-7519ZMS importa porque entrega I/O robusto e conectividade industrial pronta para IIoT.
Cenário técnico resumido: arquitetura interna e capacidades de I/O
A arquitetura do U-7519ZMS inclui blocos funcionais bem definidos: front-end analógico com A/D SAR de alta resolução, condicionamento de sinal com ganho programável, isolamento por canal e um processador embarcado que roda o servidor OPC UA. O A/D tipicamente fornece resoluções que permitem medições de mV a tensões industriais, com opções para entradas diferenciais e unipolares conforme o tipo de sensor. O isolamento galvânico diminui ruído e protege contra loops de terra em plantas industriais.
A comunicação passa por um stack de rede que suporta OPC UA, Modbus/TCP, e switching L2 integrado, permitindo segmentação em VLANs e topologias em série. O switch interno reduz cabeamento e pontos de falha ao permitir "daisy-chain" entre módulos. Os recursos de diagnóstico oferecem validação de integridade de canal, medição de ruído e estatísticas de amostragem para troubleshooting avançado.
Por fim, o software embarcado provê mapeamento de tags, escalonamento e filtros de amostragem (debounce, média móvel), essenciais para controle e análise. Com isso, o U-7519ZMS atua como edge device, entregando dados prontos para historiadores, DCS/SCADA e serviços de nuvem, otimizando pipelines de dados para manutenção preditiva e analytics.
Principais aplicações e setores atendidos pelo U-7519ZMS
Aplicações industriais típicas (monitoramento de processos, controle de qualidade)
O U-7519ZMS é ideal para monitoramento de processos em linhas de produção, onde leituras analógicas múltiplas (temperatura, pressão, vibração) são necessárias em pontos distribuídos. Seu servidor OPC UA facilita integração direta ao SCADA para alarmes e trends. Em controle de qualidade, a capacidade de amostragem síncrona em vários canais permite capturar sinais para análise estatística e controle estatístico de processo (SPC).
Em ensaios e bancos de teste, os 10 canais AI podem ser usados para adquirir sinais de sensores e instrumentos simultaneamente, garantindo coerência temporal entre variáveis. Os 3 DO servem para acionar válvulas, alarmes ou resets locais a partir de lógicas embarcadas ou comandos remotos. A robustez e o isolamento tornam o módulo adequado para ambientes com ruído elétrico elevado, como prensas ou inversores.
Em aplicações de energia e utilities, o U-7519ZMS pode coletar sinais analógicos de transformadores, medidores de qualidade de energia e sensores ambientais, integrando-os por OPC UA para supervisão centralizada. Isso permite diagnósticos de eficiência e ações corretivas em tempo real, otimizando operação e reduzindo custos operacionais.
Setores recomendados (automação fabril, energia, água e efluentes, HVAC)
No setor de automação fabril, o módulo atende aquisição distribuída de sensores próximos aos pontos de processo, reduzindo cabeamento até controladores centrais. Sua compatibilidade com normas de comunicação facilita integração em linhas de montagem automatizadas. Em energia e subestações, a capacidade de múltiplos canais e isolamento por canal é crítica para coleta segura de sinais de instrumentos.
Em estações de tratamento de água e efluentes, o U-7519ZMS pode telemetrizar variáveis de qualidade (pH, turbidez, cloro) e acionar bombas via DO, permitindo esquemas de redundância e alarmística. No segmento HVAC, os 10 AI são úteis para monitoramento ambiental e controle de sistemas de climatização em prédios comerciais e data centers, enquanto o OPC UA facilita integração a BMS (Building Management Systems).
Cada setor se beneficia da interoperabilidade padrão e do isolamento, que atendem requisitos de segurança funcional e ambientais, garantindo continuidade operacional e conformidade técnica.
Casos de ROI e ganhos operacionais
A adoção do U-7519ZMS frequentemente reduz custos de engenharia e tempo de comissionamento ao eliminar gateways e PLCs adicionais, já que fornece I/O e comunicação integrados. Empresas relatam redução do tempo de cabeamento e menores custos de painel pela integração do switch Ethernet. A visibilidade via OPC UA acelera detecção de falhas e reduz paradas não planejadas, impactando positivamente o OEE (Overall Equipment Effectiveness).
Além disso, a coleta de dados de alta fidelidade possibilita iniciativas de manutenção preditiva, reduzindo substituições preventivas desnecessárias e aumentando a vida útil de ativos. O payback vem da menor mão de obra para integração, menos hardware no campo e ganhos operacionais decorrentes de decisões baseadas em dados reais.
Por fim, o ROI também aparece em compliance e segurança: redução de intervenções físicas em ambientes perigosos (por exemplo, áreas classificadas) ao permitir supervisão remota confiável, diminuindo riscos e custos associados a paralisações e acidentes.
Especificações técnicas detalhadas (tabela recomendada)
Tabela — Especificações elétricas e de I/O (10 AI, resolução, faixa, entrada diferencial/unipolar)
ParâmetroValor TípicoObservaçõesEntradas Analógicas (AI)10 canaisConfiguração diferencial ou unipolarResolução A/D16 bits (ex.: SAR)Precisão típica ±0.1% FSFaixa de medição±10 V, ±5 V, ±1 V, 0–20 mASeleção por software/hardwareTaxa de amostragemAté 1 kS/s por canal (dependendo da configuração)Suporte a amostragem multiplexada/síncronaSaídas Digitais (DO)3 canaisRelé ou transistor (verificar modelo)IsolamentoGalvânico por canalProteção contra loops de terra e transientesAlimentação24 VDC típicoProteção contra inversão e PFC recomendado na fonteTabela — Comunicação e protocolos (OPC UA, Modbus/TCP, Ethernet Switch, portas)
ParâmetroDescriçãoProtocolsOPC UA (Server), Modbus/TCP (Client/Server)Ethernet2x 10/100 Mbps (Switch integrado)Portas2x RJ45 para topologia em linha/daisy-chainSegurançaCertificados X.509, TLS, policies do OPC UAConfiguraçãoWeb GUI + ferramentas ICP DASTabela — Ambiência, certificações e dimensões
ParâmetroValorTemperatura de operação-20°C a +70°C (modelo industrial)Umidade10–95% RH, sem condensaçãoCertificaçõesCE, compatibilidade EMC; projetado conforme IEC/EN 62368-1DimensõesPerfil para trilho DIN (ex.: 120 x 90 x 35 mm)Notas técnicas sobre isolamento, precisão e sampling
O isolamento por canal reduz ruído e evita loops de terra; ao interligar sinais de diferentes zonas, siga normas de aterramento e mantenha fios de energia separados de sinais sensíveis. A precisão declarada (ex.: ±0.1% FS) depende de condições de temperatura e ruído; recomenda-se calibração inicial e verificação periódica. Para sampling, prefira amostragem síncrona quando análises temporais (FFT, correlação) forem críticas; para sinais lentos, aplique filtragem por software para reduzir jitter.
Importância, benefícios e diferenciais do U-7519ZMS
Benefícios operacionais: segurança, latência e confiabilidade
O servidor OPC UA embarcado reduz a superfície de ataque ao integrar autenticação e criptografia nativa, aumentando a segurança. A latência é minimizada pelo processamento local e pelo switch embutido, que evita hops externos desnecessários. Com isolamento por canal e diagnósticos integrados, a confiabilidade operacional aumenta e o tempo de diagnóstico de falhas diminui.
A manutenção remota e a capacidade de atualizar firmware de forma controlada suportam políticas de disponibilidade 24/7. Em ambientes críticos, o U-7519ZMS pode integrar-se a estratégias de redundância de rede (VLANs, topologias em linha) para maximizar uptime. O resultado operacional é maior previsibilidade e menores custos com paradas emergenciais.
Diferenciais técnicos frente a soluções tradicionais
Diferente de soluções que separam I/O e middleware, o U-7519ZMS reúne A/D de alta resolução, isolamento por canal, OPC UA nativo e switch Ethernet em um único módulo. Isso reduz pontos de falha e a complexidade do projeto. O suporte direto a políticas de segurança OPC UA e a existência de ferramentas de configuração web tornam o comissionamento mais ágil.
Outra vantagem é o mapeamento de tags embarcado, eliminando a camada de conversão em gateways e acelerando integrações com SCADA e IIoT. Para integradores, isso significa menor necessidade de customização de software e menor risco de incompatibilidades.
Impacto na arquitetura IIoT e na interoperabilidade (OPC UA, 10 canais AI, 2 Ethernet Switch)
No contexto IIoT e Indústria 4.0, o U-7519ZMS atua como edge node que normaliza dados para plataformas em nuvem e analíticos. O uso de OPC UA facilita interoperabilidade entre fornecedores, enquanto os 10 canais AI permitem consolidação de pontos de medição por dispositivo. O switch Ethernet integrado simplifica topologias de rede distribuída, reduzindo cabeamento e pontos de gerenciamento.
Para arquiteturas orientadas a microserviços e ingestão em brokers MQTT, o U-7519ZMS pode ser combinado com gateways/bridges para levar dados ao cloud broker, mantendo segurança e integridade. Assim, ele reduz a necessidade de desenvolvimento de adaptadores e acelera projetos de digitalização.
Guia prático de instalação e uso do U-7519ZMS — Como configurar passo a passo
Preparação: requisitos de hardware, ferramentas e segurança
Antes da instalação, confirme fonte 24 VDC com proteção contra inversão, ferramentas de crimpagem para bornes, multímetro, e laptop com navegador para acessar a GUI. Verifique políticas de segurança da planta para trabalho em 24 V e bloqueio de energia. Tenha à mão certificados (CA) e chaves para implementar OPC UA seguro.
Documente o layout de fiação e segregue cabos de potência de cabos de sinal para reduzir interferência. Planeje endereçamento IP e VLANs para evitar conflitos na rede industrial. Finalmente, garanta ESD e procedimentos de aterramento ao manusear o módulo.
Montagem física e fiação correta dos 10 canais AI e 3 DO
Monte o módulo em trilho DIN em painel ventilado, deixando espaço lateral para dissipação. Conecte sinais analógicos conforme o manual: selecione entradas diferenciais vs. unipolares conforme sensor; use terminais de 2 ou 3 fios conforme o tipo de instrumento. Lembre-se de adicionar resistores de burden para sinais 4–20 mA quando necessário.
Para as saídas digitais, respeite as cargas máximas (corrente/voltagem) e use relés ou drivers intermediários quando necessário. Aterramento: conecte o ponto de terra funcional conforme normas da planta e evite múltiplos pontos de terra que possam criar loops. Faça teste de continuidade antes de energizar.
Configuração de rede e switch Ethernet integrado (OPC UA, 2 Ethernet Switch)
Atribua IP fixo ou configure DHCP conforme política de rede; para produção, IP estático é preferível. Use a GUI web para configurar VLANs e QoS no switch integrado, garantindo prioridade para tráfego OPC UA e evitando perda de pacotes. Para topologias em linha, verifique latências e looping — habilite STP se necessário.
Implemente políticas de firewall e segregue tráfego de engenharia e operacional em VLANs separadas. Registre MACs no inventário e aplique gerência SNMP/NETCONF se suportado. Teste a conectividade de ponta a ponta (ping, testes OPC UA discovery) antes da integração ao SCADA.
Ativando e configurando o servidor OPC UA nativo
Acesse a interface web e habilite o servidor OPC UA; gere ou importe certificados X.509 e defina policies de segurança (Basic256Sha256 recomendado). Configure users/roles e restrinja métodos administrativos por ACLs. Teste conexão com um OPC UA client (ex.: UA Expert) verificando Browsing, Read/Write e subscription.
Defina intervalos de publishing e sampling adequados às necessidades de latência e banda: quanto menor o sampling, maior a carga na rede. Para ambientes regulados, documente a cadeia de confiança dos certificados e implemente rotação periódica de credenciais. Verifique logs de auditoria para rastrear acessos e eventos.
Mapeamento de tags e calibração de entradas analógicas
Crie tags com escalonamento (equação linear) na GUI, definindo unidades e limites de alarme. Para cada canal AI, realize calibração com padrões rastreáveis e registre offsets/ganhos no firmware. Utilize rotinas de calibração zero/span e armazene valores para auditoria.
Implemente filtros (media móvel, hysteresis) para sinais ruidosos e configure thresholds de alarme. Documente nomes de tags conforme padrão da planta (ex.: AREA_EQUIP_TAG) para facilitar integração com SCADA e historizadores.
Manutenção preventiva e atualizações de firmware
Planeje janelas de manutenção para atualizações de firmware e verifique notas de release quanto a correções e vulnerabilidades. Faça backup completo da configuração antes de qualquer atualização. Realize verificações periódicas de integridade dos canais, medindo ruído e deriva.
Implemente monitoramento de saúde (uptime, erros de CRC, temperatura) e registre eventos em sistema de CMMS. Em caso de falha, siga procedimentos de rollback e contato com suporte técnico da ICP DAS/LRI.
Integração do U-7519ZMS com SCADA e plataformas IIoT
Conectar ao SCADA via OPC UA e Modbus/TCP — melhores práticas
Use OPC UA como canal primário para interoperabilidade; configure subscriptions para tag sets críticos e use deadband para reduzir tráfego. Reserve Modbus/TCP para compatibilidade com legacy systems, evitando exposições desnecessárias. Teste reconexão automática e timeouts para garantir resiliência.
Padronize nomes de tags e escalonamento para evitar necessidade de scripts de transformação no SCADA. Monitore latência e perda de pacotes e utilize QoS/VLAN para priorizar comunicações operacionais.
Arquitetura de dados para IIoT: MQTT, gateways e cloud brokers (OPC UA, 10 canais AI, 2 Ethernet Switch)
Para levar dados ao cloud, use brokers MQTT ou bridges OPC UA-to-MQTT; mantenha o U-7519ZMS na borda para pré-processamento (filtragem, compressão). Edge gateways podem agregar múltiplos módulos e executar pré-analytics, reduzindo custos de banda. Garanta TLS entre edge e cloud broker e implemente autenticação por certificado.
Planeje pipelines: coleta (U-7519ZMS) → gateway/edge → broker/ingest → storage/historian → analytics. Isso permite escalabilidade e controle de custos com dados.
Segurança de integração: certificados, criptografia e gestão de usuários
Implemente certificados X.509 e TLS para OPC UA; utilize políticas de rotação e revogação. Gerencie usuários e roles no módulo e no SCADA, aplicando princípio de menor privilégio. Monitore logs e integre a SIEM quando disponível.
Evite exposição direta à internet; utilize VPNs e edge gateways com controles de acesso estritos. Documente políticas de segurança e mantenha a equipe treinada em práticas de cibersegurança industrial.
Exemplo de diagrama de integração SCADA/PLC/Historiador
Um diagrama lógico recomendado: múltiplos U-7519ZMS em campo conectados em daisy-chain via switch integrado → switch backbone na sala técnica → SCADA/Historiador via OPC UA → Gateway IIoT para replicação segura a cloud broker. PLCs podem interagir via Modbus/TCP quando requerido. Essa topologia reduz pontos únicos de falha e centraliza gestão de certificados.
Exemplos práticos de uso do U-7519ZMS — Casos reais e receitas técnicas
Monitoramento de temperatura e pressão em linha de produção
Configure canais AI para termopares (com condicionamento) e transmissores 4–20 mA para pressão. Calibre cada canal e crie tags de tendência e alarmes no OPC UA server. Utilize média móvel para sinais ruidosos e defina thresholds de alarme com notificações.
Aquisição de sinais para controle de qualidade (multi-channel sampling)
Para inspeções de lote, sincronize amostragem entre canais e capture dados em janelas temporais para análise FFT. Use armazenamento local ou envio pontual via OPC UA para historian. A coerência temporal entre canais melhora análise de causa raiz em falhas de qualidade.
Telemetria remota para estação de tratamento de água
Colete parâmetros como pH, turbidez e nível por AI e envie via OPC UA/bridge para SCADA central. Configure alarmes e scripts simples para atuação local via DO. Para comunicações remotas, combine com roteadores industriais e VPN.
Integração com painéis HMI e logs locais
Mapeie tags para HMI via OPC UA; implemente telas de diagnóstico para cada módulo mostrando status de canal e erros. Configure logs locais para retenção temporária, útil em falhas de rede.
Comparações, modelos relacionados da ICP DAS e erros comuns a evitar
Comparar características-chave com módulos similares da ICP DAS
Compare U-7519ZMS com séries que têm menos canais ou sem switch integrado: observe trade-offs em custo, densidade de I/O, e funcionalidades embarcadas (OPC UA). Considere isolamento, precisão A/D e capacidades de rede ao selecionar modelo.
Escolhendo entre U-7519ZMS e outras séries ICP DAS — critérios de seleção (OPC UA, 10 canais AI, 2 Ethernet Switch)
Escolha U-7519ZMS quando precisar de 10 AI, DO e switch integrado com OPC UA. Para aplicações simples, módulos com menos canais podem ser mais econômicos. Avalie requisitos de sampling, isolamento e certificações.
Erros frequentes de instalação e como corrigi-los (fiação, aterramento, sampling)
Evite ligar sinais e alimentação sem verificar polaridade; nunca compartilhe terra de sinal com terra de potência sem planejar. Corrija ruído com blindagem e separação de cabos. Ajuste sampling para a frequência do sinal para evitar aliasing.
Detalhes técnicos críticos: limites de canal, tempos de atualização e interferências
Respeite limites de entrada (tensão/corrente) para não saturar A/D. Planeje tempos de atualização conforme necessidade de controle; altas taxas aumentam carga de rede. Mitigue EMI usando filtros e práticas de layout de cabos.
Conclusão e chamada para ação — Solicite suporte técnico ou cotação
Resumo executivo das vantagens e aplicações do U-7519ZMS
O U-7519ZMS oferece 10 canais AI, 3 DO, OPC UA nativo e 2x Ethernet Switch, combinando aquisição de sinais com comunicação segura e gerenciamento de rede. Seus diferenciais — isolamento por canal, mapeamento de tags e switch integrado — o tornam adequado para IIoT, utilities e automação industrial. Em situações que exigem confiabilidade e interoperabilidade, é uma opção forte.
Próximos passos recomendados: teste, piloto e escalonamento
Recomenda-se um POC com 1–3 módulos em campo para validar amostragem e integração OPC UA com o SCADA. Após POC, escale por células de produção e padronize configuração e naming conventions. Documente procedimentos de rollback e monitore desempenho.
Entre em contato / Solicite cotação — como e o que informar
Ao solicitar suporte ou cotação informe: número de canais necessários, tipos de sensores, requisitos de sampling, topologia de rede e políticas de segurança. Para aplicações que exigem essa robustez, a série U-7519ZMS da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em https://www.lri.com.br/u-7519zms-modulo-opc-ua-com-10-canais-ai-3-canais-do-e-2-ethernet-switch-icp-das. Consulte também outras soluções e guias práticos no blog: https://blog.lri.com.br/opc-ua-iiot e https://blog.lri.com.br/instalacao-modulos-icp-das.
Persuadimos você a comentar abaixo com perguntas específicas sobre integração, fiação ou escolha de modelos — nossa equipe técnica pode responder e ajudar no projeto.
Para aplicações complementares ou módulos alternativos da ICP DAS, veja as páginas de produto e solicite suporte técnico em https://www.lri.com.br/ (contato comercial).
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Conclusão
O U-7519ZMS é uma solução edge robusta que unifica aquisição analógica de alta densidade, atuação digital e comunicação industrial segura via OPC UA, atendendo às demandas de automação moderna e IIoT. Suas características permitem reduzir complexidade de projeto, acelerar comissionamento e melhorar disponibilidade operacional. Recomendamos um piloto controlado para validar requisitos de medição e segurança antes do rollout em escala.
Interaja: deixe perguntas técnicas nos comentários, peça diagramas de fiação personalizados ou solicite uma cotação técnica detalhada. Nossa intenção é apoiar a comunidade de automação com conteúdo prático e aplicável.
