Placa de Expansão com 9 Saídas a Relé — Guia Técnico

Introdução

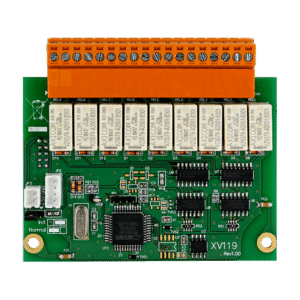

Introdução ao placa de expansão com 9 saídas a relé da ICP DAS

A placa de expansão com 9 saídas a relé da ICP DAS é um módulo de I/O digital projetado para acionar cargas de potência média em ambientes industriais e prediais, integrando-se facilmente a controladores, PLCs e gateways IIoT via protocolos como Modbus RTU/TCP. Desde o primeiro parágrafo enfatizamos que essa placa atende necessidades de comutação, proteção e isolamento, sendo útil em arquiteturas de automação, SCADA e monitoramento remoto. A escolha correta desse módulo impacta diretamente no desempenho de aplicações como controle de bombas, iluminação predial e comandos de máquinas.

Arquiteturalmente, o módulo reúne relés de contato seco (SPDT ou SPST dependendo do modelo), um barramento de alimentação dedicada (normalmente 24 VDC) e isolamento galvânico entre a lógica e as saídas para proteger circuitos sensíveis. O projeto costuma obedecer boas práticas de conformidade eletromagnética e segurança, pautadas por normas como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e recomendações relativas a EMC. Conceitos essenciais para especificação incluem corrente máxima por canal, tempo de comutação, vida mecânica/MTBF e curvas de carga (resistiva vs. indutiva).

Do ponto de vista operacional, a placa é usada como módulo de acionamento em racks ou montagem em trilho DIN, com opções de expansão modular para combinar com bancos de entradas analógicas e digitais. Para arquiteturas IIoT e Indústria 4.0, a disponibilidade de firmware atualizável, suporte a protocolos abertos e recursos de diagnóstico remoto eleva a observabilidade e reduz MTTR (Mean Time To Repair). Consulte sempre a folha técnica para confirmar limites térmicos, PFC quando aplicável em fontes de alimentação e certificações aplicáveis ao seu setor.

Principais aplicações e setores atendidos pelo placa de expansão com 9 saídas a relé da ICP DAS (placa de expansão com 9 saídas a relé)

A placa de expansão com 9 saídas a relé é amplamente usada em automação industrial, utilities (estações de tratamento de água e efluentes), HVAC em edifícios e linhas de produção OEM. Em plantas industriais, ela serve para intertravamento de máquinas, acionamento de válvulas solenóides, e controle de painéis de potencia, onde a robustez e a previsibilidade de comutação são críticas. A capacidade de integração via Modbus facilita o mapeamento direto para um SCADA ou CLP principal.

Em utilities e estações de bombeamento, a placa permite sequenciamento redundante de bombas, lógica de alternância e alarmes por falha, reduzindo tempo de inatividade e otimizando consumo energético. Para prédios comerciais e sistemas BMS, a comutação de iluminação, tomadas e cargas HVAC com agendamento ou sensor-driven control gera economia de energia e conformidade com programas de eficiência. Na Indústria 4.0, o módulo atua como camada de atuações determinísticas conectadas a gateways IIoT, permitindo telemetria, analytics e manutenção preditiva.

Setores como energia, químico e farmacêutico valorizam certificações e compatibilidade com normas de segurança funcional e elétrica — por exemplo, isolamento reforçado para separação de circuitos e conformidade com padrões locais. A robustez em ambientes ruidosos, a resistência a surtos/transientes e a disponibilidade de proteções (fusíveis/TVS) tornam o módulo adequado para aplicações exigentes.

Casos de uso por setor

• Indústria de manufatura: comutação de acionamentos de células, sequenciamento de transportadores e intertravamentos de segurança.

• Estações de tratamento de água: alternância de bombas, acionamento de válvulas e controle de processos batch com intertravamento de nível.

• Edifícios e BMS: controle de iluminação por horário, controle de tomadas em salas técnicas e integração com sensores de presença para economia energética.

• Utilities e energia: supervisão de painéis remotos, acionamento de disjuntores auxiliares e sinais de alarme para operadores remotos.

• OEMs: integração em painéis compactos para máquinas, oferecendo saída de força sem necessidade de relés externos adicionais.

• IIoT/Smart Grid: eventos de comutação transmitidos via gateway MQTT para análise em nuvem e integração com estratégias de demanda.

Especificações técnicas do placa de expansão com 9 saídas a relé da ICP DAS: tabela de características e parâmetros-chave (placa de expansão com 9 saídas a relé)

A seleção técnica de uma placa de relés exige atenção a parâmetros elétricos e mecânicos. Abaixo segue uma tabela sugerida com especificações típicas que você deverá confirmar na folha técnica oficial do fabricante antes do projeto. Esses parâmetros orientam a seleção para requisitos de carga, isolamento, durabilidade e compatibilidade com PLC/SCADA.

Tabela técnica sugerida (parâmetro / valor)

Explique cada parâmetro crítico: corrente máxima define a escolha de cargas resistivas ou indutivas; para cargas indutivas (motores, solenóides) recomenda-se multiplicar a corrente de pico e usar supressão. Tempo de comutação afeta sincronismo em sequenciamentos de alta velocidade. Isolamento galvânico é crucial em ambientes com diferenças de potencial e para proteger módulos de leitura sensível.

Detalhes elétricos e mecânicos (o que avaliar na fiação e montagem)

Ao planejar a fiação, considere a capacidade dos condutores para a corrente nominal e possíveis picos de inrush; use bitolas adequadas (ex.: 0,75–2,5 mm² dependendo da corrente e distância). Para cargas indutivas, inclua diodos de roda livre (para cargas DC) ou RC/varistores para AC, e dimensione fusíveis ou disjuntores para proteção individual quando necessário. Atenção ao aterramento adequado para reduzir ruído e evitar falso disparo por EMI.

Mecanicamente, prefira montagem em trilho DIN para facilitar a substituição e organização em painéis; fixe com espaçamento para dissipação térmica e fluxo de ar. Verifique as distâncias de isolação entre trilhos e barramentos adjacentes, principalmente em instalações sujeitas a limitação de espaço. Certifique-se de seguir as boas práticas de roteamento de cabos: separar cabos de potência de cabos de sinal e usar canaletas ou dutos com blindagem quando necessário.

Considere também o ambiente: em áreas corrosivas ou com alta umidade, selecione versões com proteção IP adequada ou instale dentro de painéis com climatização. Verifique a vibração e choque mecânico do local (normas IEC/EN para ensaios mecânicos) e adote amortecedores ou suportes conforme necessário. Documente sempre o esquema elétrico e a lista de terminais para manutenção.

Protocolos, firmware e interfaces de comunicação

A placa normalmente oferece Modbus RTU (RS-485) e/ou Modbus TCP (Ethernet) para integração direta com SCADA e PLCs, com registradores configuráveis para leitura de estado e comandos. Firmware com suporte a mapeamento de registradores, watchdogs e logs de eventos é essencial para diagnóstico remoto. A capacidade de atualizar firmware via rede facilita deploys e correções de segurança.

Além de Modbus, módulos podem expor APIs REST ou suporte a protocolos MQTT através de gateways, permitindo integração com plataformas IIoT e serviços em nuvem. Verifique suporte a SNMP para monitoramento em redes empresariais e possibilidade de habilitar TLS/VPN para comunicação segura. Boas práticas incluem versionamento de firmware e rollback seguro quando necessário.

A compatibilidade com ferramentas de configuração (Windows/Linux) e SDKs acelera a integração em projetos customizados. Documentação clara de registradores, tempos de resposta e limites de taxa (polling) é crucial para evitar congestionar a rede e garantir determinismo quando integrado a controladores críticos.

Importância, benefícios e diferenciais do placa de expansão com 9 saídas a relé da ICP DAS

A adoção dessa placa traz ganhos operacionais como simplificação de painéis, redução de componentes externos e melhor observabilidade do sistema. A capacidade de ter múltiplos canais em um só módulo reduz cabeamento e pontos de falha, além de proporcionar diagnósticos centralizados. Para arquiteturas IIoT isso significa menos gateways e maior consistência de dados.

Economicamente, há redução de custos com instalação e manutenção: menos relés auxiliares separados, menos tempo de engenharia e comissionamento. Em operações 24/7, a robustez e a previsibilidade de MTBF impactam diretamente o ROI, já que menor downtime se traduz em menor perda de produção. Conceitos como PFC são relevantes na seleção da fonte que alimentará o módulo em racks maiores.

Diferenciais da ICP DAS incluem suporte técnico especializado, firmware testado em campo e opções de expansão modular que se integram com a família de aquisição de dados. O isolamento galvânico e certificações industriais tornam esses módulos uma escolha sólida frente a alternativas genéricas. Para aplicações que exigem essa robustez, a série placa de expansão com 9 saídas a relé da ICP Das é a solução ideal. Confira as especificações e disponibilidade em https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-9-saidas-a-rele.

Benefícios operacionais e econômicos

• Redução de custos de painéis e mão de obra pela integração de múltiplos canais num único módulo.
• Menor MTTR graças a diagnósticos incorporados e facilidade de substituição por módulos padronizados.
• Economia energética e eficiência operacional quando combinada a lógica de controle para evitar operação simultânea desnecessária.

Diferenciais técnicos frente ao mercado

• Isolamento galvânico robusto entre lógica e potência, reduzindo risco de danos a PLCs/CLPs.
• Compatibilidade ampla com protocolos industriais e opções firmware/SDK para integração com sistemas existentes.
• Suporte e documentação técnica da ICP DAS que facilitam certificações e comissionamento.

ROI, manutenção e ciclo de vida do equipamento

• Cálculo de ROI deve considerar custo de substituição de relés discretos, tempo de instalação e economia de downtime.
• Estratégias de manutenção preventiva incluem log de ciclos de atuação e inspeção de contatos para programar trocas antes da falha.
• Vida útil estimada do componente é função da vida elétrica do relé (ciclos com carga), ambiente e regimes de comutação; monitorar contadores de ciclo é recomendado.

Guia prático de instalação e uso do placa de expansão com 9 saídas a relé da ICP DAS — passo a passo (Como fazer/usar?)

Ao receber o equipamento, verifique integridade do pacote, versão de firmware e presença de acessórios (conectores, manual). Compare a versão física com o pedido e registre o número de série para suporte. Sempre mantenha a folha técnica e esquemas elétricos disponíveis para a equipe de comissionamento.

A instalação inicial deve seguir um checklist de segurança: alimentação desligada, EPI adequados, e isolamento de circuitos adjacentes. Monte o módulo em trilho DIN respeitando espaçamento para ventilação. Conecte a alimentação, terra funcional e linhas de controle conforme esquema. Evite conexões soltas e verifique torque recomendado nos bornes.

No comissionamento, programe endereçamento Modbus/ethernet, ajuste timeouts e watchdogs; realize testes de ativação sequencial dos relés (no modo manual) para verificar comportamento e tempos de resposta. Testes com cargas reais e simuladas são essenciais para validar supressão de transientes e confirmar que não há aquecimento anormal.

Checklist pré-instalação (ferramentas, segurança e verificações)

• Ferramentas: jogo de chaves, alicates, multímetro, pinça amperimétrica e termovisor opcional.
• Segurança: EPI, bloqueio de fontes, verificação de ausência de tensão e procedimentos de permit-to-work.
• Verificações: firmware/documentação recebida, número de série, integridade física e compatibilidade de tensão.

Passo a passo de fiação e montagem (diagrama básico)

• Desenergize o painel e identifique trilho DIN disponível; monte o módulo com travamento adequado.
• Conecte terra de proteção e, em seguida, a alimentação DC/AC conforme especificado; teste tensão antes de prosseguir.
• Ligue cada saída a relé aos bornes de carga, incluindo proteções individuais (fusíveis/disjuntores) e supressão para cargas indutivas.

Configuração, endereçamento e teste funcional

• Configure endereço Modbus via DIP switches ou interface web/softconfig; documente o mapeamento de registradores.
• Ajuste timeouts de polling e habilite watchdogs para que relés entrem em estado seguro em falha de comunicação.
• Execute sequências de testes: comutação individual, testes de carga e verificação de logs para validar operações.

Troubleshooting: erros comuns e soluções rápidas

• Sintoma: relé não comuta — verifique alimentação, Estado do registrador Modbus e fusíveis; teste comando direto pelo software.
• Sintoma: falso disparo — inspecione aterramento, ruído EMI e adicione supressão; se necessário, instale filtro de linha.
• Sintoma: aquecimento excessivo — revise corrente de carga e duty cycle; certifique-se de ventilação adequada e limite de operação.

Integração do placa de expansão com 9 saídas a relé da ICP DAS com sistemas SCADA e plataformas IIoT

A integração com SCADA se resume ao mapeamento de registradores do módulo para tags no servidor SCADA, definindo prioridades de poll e limites de tempo. Utilize Modbus TCP para conexões Ethernet em topologias determinísticas e RS-485 para redes seriais. Boas práticas incluem testes de carga na rede, definição de timeout e redundância de mestre quando aplicável.

Para plataformas IIoT, a estratégia comum é conectar o módulo a um gateway que converta Modbus para MQTT/HTTP, aplicando filtros de dados e compressão para reduzir tráfego. Essa arquitetura permite enviar eventos de comutação, telemetria e alarmes ao cloud para análise preditiva. Atenção a latências e à necessidade de ações em tempo-real que devem permanecer no controlador local.

Em termos de segurança, implemente VLANs, firewalls e, quando disponível, TLS para comunicação entre gateway e nuvem. Controle de acesso (RBAC), logs de auditoria e atualização regular de firmware são práticas imprescindíveis para evitar vetores de ataque em ambientes críticos.

Conexão direta a SCADA via Modbus (RTU/TCP)

• Para Modbus RTU: configure taxa de baud, paridade e timeout; limite o número de escravos no barramento e utilize terminação adequada.
• Para Modbus TCP: utilize endereçamento IP fixo ou DHCP reservado, e defina portas e timeouts no servidor SCADA para evitar polling excessivo.
• Mapeie registradores de saída e de diagnóstico (status, contador de ciclos) como tags para monitoramento e alarmes.

Integração com plataformas IIoT e protocolos modernos (MQTT, HTTP)

• Use gateways certificados que façam conversão e enrichment dos dados antes de publicar mqtt tópicos.
• Gere eventos somente quando há mudança de estado (edge filtering) para otimizar uso de banda e custos de cloud.
• Considere enviar metadados (modelo, firmware, contador de ciclos) para suporte remoto e manutenção preditiva.

Requisitos de rede e segurança para integração segura

• Segmente rede de automação (VLANs), aplique ACLs e minimize acesso externo direto aos dispositivos de controle.
• Utilize VPN/TLS para conexões remotas e autenticação forte para interfaces de gerenciamento.
• Implemente monitoramento contínuo e políticas de patching para mitigar vulnerabilidades.

Exemplos práticos de uso do placa de expansão com 9 saídas a relé da ICP DAS (placa de expansão com 9 saídas a relé)

Apresentamos três cenários reais que ilustram como a placa atende requisitos operacionais, integridade e economia. Cada exemplo mostra objetivo, lógica de comando e ganhos esperados, com ênfase em intertravamentos e proteções.

Exemplo 1: Controle de bombas em estação de tratamento (diagrama e lógica)

Objetivo: alternar até 8 bombas de recalque com um relé de reserva e lógica de alternância por horas/ciclos. A placa gerencia start/stop via relés, recebe sinais de nível por entradas digitais e envia status ao SCADA via Modbus. A lógica incorpora intertravamentos para evitar partida simultânea excessiva e tempo mínimo entre partidas para proteger motores.

Ganhos: melhora na distribuição de horas de operação entre bombas, redução de consumo e aumento de disponibilidade. Adote proteção contra inrush e supervisione corrente com relés térmicos externos quando necessário.

Exemplo 2: Gestão de iluminação e tomadas prediais (economia de energia)

Objetivo: controle de iluminação por zonas, com cenários de economia noturna e override via sensores de presença. A placa acionará contactores locais e integrará com BMS. Agendamento e lógica local garantem operação mesmo sem conectividade com a nuvem.

Ganhos: redução de consumo, adaptabilidade e facilidade de manutenção por zonas independentes. A integração com medidores de energia permite validar economia e calcular ROI.

Exemplo 3: Comando de células de produção e sinais de segurança

Objetivo: fornecer saídas de comando redundantes para atuadores de baixa potência e sinais de status visual/sonoro em células de produção. A placa complementa CLPs, liberando entradas para sinais críticos enquanto provê sinais auxiliares para operadores.

Ganhos: flexibilidade para modificações rápidas no lay‑out de produção e redução do custo de alteração de painéis. Para sinais de segurança críticos, mantenha separação física e siga normas aplicáveis.

Comparação técnica: placa de expansão com 9 saídas a relé da ICP DAS vs outros módulos ICP DAS e alternativas do mercado

Comparar opções exige olhar para canais, corrente, isolamento, comunicação e custo total. Módulos com relés maiores (10–16 A) podem ser preferíveis para cargas mais pesadas; para muitos casos, 5 A por canal é suficiente. Módulos com IO-Link ou SSR podem oferecer resposta mais rápida, mas com trade-offs em isolação e capacidade de corrente.

Ao comparar com outros módulos da ICP DAS, considere a densidade de canais, opções de expansão modular e recursos de diagnóstico. Concorrentes podem oferecer preço menor, mas geralmente sacrificam documentação, suporte e garantias. Avalie também a disponibilidade de peças de reposição e ciclos de firmware para manutenção a longo prazo.

Erros comuns ao escolher incluem subdimensionamento da corrente, negligenciar proteção contra surtos, e incompatibilidade de protocolo/endereçamento com o SCADA existente. Escolha o módulo quando a aplicação exigir densidade de canais moderada, integração fácil e suporte técnico local; escolha alternativas quando for necessário maior corrente por canal ou resposta ultra-rápida.

Quadro comparativo de especificações chave

Erros comuns ao escolher ou aplicar módulos ICP DAS (e como evitá‑los)

• Subestimar a corrente de pico — sempre considerar inrush e selecionar margem de segurança.
• Ignorar supressão de transientes em cargas indutivas — instalar RC/varistor/TVS conforme o caso.
• Falta de planejamento de endereçamento — documentar e testar em bancada antes do comissionamento.

Quando escolher o placa de expansão com 9 saídas a relé da ICP DAS e quando optar por outro produto

Escolha essa placa quando precisar de densidade média de saídas, integração Modbus rápida e isolamento robusto para aplicações industriais ou prediais. Opte por alternativas (SSR, relés de maior corrente, contactores) quando as cargas demandarem correntes acima da capacidade do relé ou quando a resposta ultrarrápida for crítica.

Conclusão e chamada para ação: solicite cotação e suporte para o placa de expansão com 9 saídas a relé da ICP DAS

Em resumo, a placa de expansão com 9 saídas a relé da ICP DAS oferece um equilíbrio entre densidade de canais, robustez e integração industrial, tornando-se uma opção sólida para aplicações em automação, utilities e BMS. Seu isolamento, compatibilidade com Modbus e opções de expansão suportam projetos IIoT e Indústria 4.0, com ganhos palpáveis em disponibilidade e custo operacional.

Para avaliar compatibilidade com seu projeto e solicitar uma cotação, entre em contato com a equipe técnica. Para aplicações que exigem essa robustez, a série placa de expansão com 9 saídas a relé da ICP Das é a solução ideal. Confira as especificações e solicite suporte em https://www.lri.com.br/aquisicao-de-dados/placa-expansao-com-9-saidas-a-rele. Para outras opções de aquisição de dados e módulos complementares, visite nossa página de produtos e suporte técnico.

Como solicitar cotação, suporte técnico e projetos customizados

Ao solicitar cotação, tenha em mãos: quantidade, tipo de carga (resistiva/indutiva), tensão/corrente, topologia de rede (Modbus RTU/TCP), requisitos ambientais e desenho elétrico. Envie também informações sobre integração SCADA e requisitos de certificação para acelerar análise. A equipe poderá propor opções de garantia, SLA e serviços de integração.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e roadmap estratégico: aplicações emergentes do placa de expansão com 9 saídas a relé da ICP DAS

Tendências como edge computing, 5G/TSN e integração com plataformas de analytics elevarão a necessidade de módulos com telemetria e diagnósticos mais avançados. A evolução passa por maior integração nativa com protocolos seguros (TLS/MQTT) e suporte a orquestração de dispositivos em redes determinísticas. O papel da placa tende a ser como camada de atuação local com capacidade de reportar metadados operacionais para analítica preditiva.

Outra frente é a convergência com estratégias de manutenção preditiva: contador de ciclos, logs térmicos e medição de corrente podem alimentar modelos de machine learning para prever falhas e otimizar troca de componentes. Para projetos de longo prazo, priorize fornecedores com roadmap de firmware e suporte prolongado.

Convidamos os leitores a comentar suas experiências, dúvidas ou desafios específicos com implementação de módulos de relé em planta industrial. Pergunte abaixo e nossa equipe técnica responderá com orientações práticas.
