Introdução
A Placa de Expansão Digital 8DI/8DO isolada da ICP DAS é uma solução de entrada/saída (I/O) projetada para ampliar sistemas de controle com I/O digital isolada, baixa latência e compatibilidade com protocolos industriais como Modbus RTU. Neste artigo técnico amplo, direcionado a engenheiros de automação, integradores e equipes de TI industrial, abordaremos especificações, instalação, integração em SCADA/IIoT e comparativos técnicos para apoiar decisões de projeto. Use este conteúdo como referência prática e técnica para seleção, implementação e manutenção desta placa de expansão.
A linguagem adotada foca em conceitos de engenharia elétrica e práticas de engenharia de sistemas (MTBF, isolamento galvânico, proteção EMC), citando normas aplicáveis (por exemplo, IEC 61131-2, IEC 61000-6-2/6-4 e referências a segurança de equipamentos IEC/EN 62368-1 quando pertinente). O objetivo é combinar precisão técnica com recomendações aplicáveis a cenários de automação industrial, utilities e projetos de IIoT. Sinta-se à vontade para comentar dúvidas técnicas no final do artigo — vamos interagir com suas especificações de projeto.
Referências técnicas e links internos enriquecem a leitura: consulte artigos relacionados no blog da LRI/ICP para integração Modbus e segurança de redes industriais. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Placa de Expansão Digital 8DI/8DO isolada da ICP DAS: visão geral e conceito fundamental (O que é?)

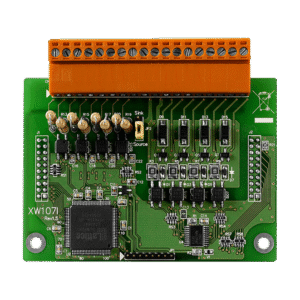

O que é a Placa de Expansão Digital 8DI/8DO isolada da ICP DAS?
A placa é um módulo de I/O discreto com 8 entradas digitais (DI) e 8 saídas digitais (DO), cada canal com isolamento galvânico para evitar loops de terra e proteger o controlador central. Funciona como cartão de expansão para controladores ou como módulo acoplado a racks/placas-mãe ICP DAS, ideal para sinalização, leitura de contatos secos, sensores NPN/PNP e acionamento de cargas leves. Em comparação a relés, as saídas podem ser optoacopladas ou transistoras conforme o modelo.
O desenho funcional inclui barramento de alimentação, blocos de terminais com torque especificado e indicadores LED por canal para diagnóstico rápido. Em campo, a placa atua em cenários de lógica discreta (partidas de motor, intertravamentos, alarmes de painel) e em arquiteturas distribuídas como edge I/O para IIoT. A modularidade facilita retrofit em painéis e expansão de PLCs sem grandes alterações de programação.
A placa é compatível com padrões industriais de robustez e EMC; recomenda-se analisar as exigências do projeto contra IEC 61000 (imunidade/emissões) e normas de segurança aplicáveis. Especificações de MTBF e consumo devem ser avaliadas no contexto do sistema total para dimensionamento de fontes com PFC quando necessário.
Princípios de operação e tecnologia de isolamento
O isolamento galvânico entre canais e entre I/O e lógica reduz riscos de transientes e ruídos, preservando a integridade do sinal digital. Tecnicamente, isso é implementado por optoacopladores, transformadores ou isoladores digitais integrados, com tensão de resistência típica (por ex., 1500 Vrms entre zonas). Esse isolamento é crucial em aplicações com diferentes potenciais de terra ou em longas linhas de campo.
As entradas digitais suportam níveis TTL, 24 VDC lógica e contatos secos, com configuração de pull-up/pull-down e reconhecimento por hardware de borda ou nível. As saídas podem ser transistorizadas (sourcing/sinking) ou relés eletrônicos, com capacidades de corrente e proteção contra curto-circuito listadas nas especificações. Debounce e filtros digitais são normalmente configuráveis para imunizar contra ruído de comutação mecânica.
Do ponto de vista de performance, tempo de resposta de leitura/escrita, taxa de varredura e mapeamento de registradores Modbus definem a latência observada pelo SCADA. Para aplicações críticas em tempo real, considerar a taxa de varredura do mestre e o uso de buffering/edge logic para reduzir tráfego e latência.
Principais aplicações e setores atendidos pelo Placa de Expansão Digital 8DI/8DO isolada da ICP DAS
Automação industrial e controle de máquinas
Na indústria, a placa é usada para controle de lógica discreta, leitura de sensores de fim-de-curso, sinalização de alarme e acionamento de válvulas solenóides. Em linhas de produção, integra-se a PLCs e controladores para expandir pontos digitais sem necessidade de troca de rack. A alta densidade I/O (16 pontos por placa) reduz espaço e cabeamento.
Para integração com PLCs via Modbus RTU/TCP, a placa mapeia entradas e saídas em registradores acessíveis pelo mestre SCADA, permitindo intertravamento, counters simples e estado de máquina. Em projetos que buscam alta disponibilidade, a isolação e diagnóstico local por LEDs aumentam a confiabilidade operacional.
A manutenção preventiva se beneficia de diagnósticos embutidos e do MTBF informado pelo fabricante; esses dados são essenciais em CAPEX/OPEX e análise de confiabilidade (FMEA). Em ambientes com variações eletromagnéticas, atentar para conformidade com IEC 61000-6-2 (imunidade) e filtros adicionais na fiação.
Edifícios, infraestrutura e sistemas prediais
Em sistemas prediais, a placa é indicada para monitoramento de alarmes, detecção de portas/janelas, leitura de sensores de presença e acionamento de atuadores como bombas e ventiladores. A isolação protege a lógica de controle contra ruídos gerados por cargas indutivas presentes em HVAC e elevadores.
A integração com BMS/SCADA permite centralizar alarmes e executar lógicas de segurança, mantendo segregação elétrica entre subsistemas. Dimensões compactas facilitam instalação em quadros de automação predial e gabinetes de campo. Para conformidade com normas prediais, avaliar requisitos de segurança elétrica locais e EMC.
Em projetos de retrofit, a placa oferece uma rota econômica para digitalizar pontos prediais e conectar legacy systems a plataformas IIoT, com suporte a protocolos industriais para interoperabilidade.
Monitoramento remoto, IIoT e integrações de telemetria (placa I/O isolada, 8DI 8DO ICP DAS)
Para IIoT, a placa atua como fonte de dados discretos em gateways edge que publicam eventos via MQTT ou coletam dados via Modbus TCP para um SCADA/historian. A capacidade de filtrar eventos localmente (debounce) reduz tráfego e custo de comunicação em enlaces remotos.
Implementações de telemetria em utilities (subestações, estações de bombeamento) se beneficiam do isolamento elétrico para proteção contra surtos e diferenças de terra. A placa pode alimentar workflows de manutenção preditiva ao sinalizar eventos e contar ocorrências de disparo relevantes para análises de tendência.
Ao integrar-se a arquiteturas de edge computing, a placa deve ser conectada a controladores com capacidade de armazenamento temporário (buffering) e suporte a failover de comunicação, garantindo integridade de dados em condições de rede instável.
Especificações técnicas do Placa de Expansão Digital 8DI/8DO isolada da ICP DAS (tabela de especificações)
Tabela de especificações elétricas e mecânicas
| Parâmetro | Valor típico | Nota/Observação |
|---|---|---|
| Alimentação | 10–30 VDC | Ver ficha técnica do modelo |
| Consumo | ~150 mA @ 24 VDC | Depende do número de DO ativos |
| Entradas (DI) | 8 canais | TTL/24 V compatíveis, config. NPN/PNP |
| Saídas (DO) | 8 canais | Transistoras ou relé (modelo) |
| Isolamento | 1500 Vrms | Galvânico entre I/O e lógica |
| Tempo de resposta | 200,000 h (exemplo) | Conforme metodologia Telcordia/IEEE |
| Dimensões | 100 × 90 × 30 mm | Depende do encapsulamento |
| Peso | ~150 g | Aproximado |
Interfaces, protocolos e requisitos ambientais
A placa normalmente comunica via backplane ou interface serial/USB/ethernet dependendo do chassi/controlador utilizado. Protocolos suportados incluem Modbus RTU/TCP — essencial para integração com SCADA. Para IIoT, gateways convertem registradores Modbus para MQTT/OPC-UA.
Faixa de temperatura operacional típica: -20 °C a +60 °C; armazenamento: -40 °C a +85 °C. Umidade relativa 10–90% sem condensação. Certificações de EMC e segurança devem ser checadas: IEC 61000-6-2/6-4, UL508 (quando aplicável). Atenção a limites de corrente nas saídas e necessidade de TVS/fusíveis para proteção contra surtos.
Documentação deve informar torque recomendado para bornes (ex.: 0,4–0,6 N·m), pinout, esquema de aterramento e instruções de manutenção. Verifique ficha técnica oficial para valores exatos do modelo.
Importância, benefícios e diferenciais da placa de expansão digital
Benefícios operacionais: confiabilidade, isolamento e densidade de I/O
A principal vantagem é a combinação de densidade de I/O com isolamento galvânico, que reduz falhas por ruído elétrico e isolates falhas entre subsistemas. Economiza espaço no painel e diminui cabeamento ao concentrar pontos digitais.
A confiabilidade operacional aumenta por diagnósticos locais (LEDs por canal), facilidade de substituição em campo e compatibilidade com arquiteturas modulares. Em projetos de utilities, essa robustez reduz MTTR e melhora indicadores como disponibilidade (uptime).
Além disso, o custo por ponto digital tende a ser menor que soluções baseadas em relés quando se considera ciclo de vida e manutenção. A eficácia de PFC se relaciona com a fonte que alimenta a placa — ver projeto de alimentação para reduzir harmônicos em sistemas maiores.
Diferenciais técnicos frente a soluções concorrentes
Diferenciais incluem isolamento por canal, compatibilidade com padrões ICP DAS (mapeamento Modbus padrão) e opções de saída que atendem cargas industriais. A integração com chassi/modularidade ICP DAS facilita escalabilidade e manutenção.
Enquanto alguns concorrentes oferecem módulos baratos sem isolamento, a placa ICP DAS foca em proteção e diagnóstico, reduzindo risco de propagação de falhas. Isso é crítico em ambientes com equipamento pesado e variações de terra frequentes.
A qualidade de build, conformidade EMC e documentação técnica (incluindo dados de MTBF, curvas de carga e diagramas de fiação) são diferenciais importantes para projetos de engenharia que exigem comprovação para compliance.
Guia prático: como instalar, configurar e usar o Placa de Expansão Digital 8DI/8DO isolada da ICP DAS
Pré-requisitos e checklist antes da instalação
Checklist mínimo: verificar tensão de alimentação e capacidade da fonte, confirmar tipo de entradas/sensores (NPN/PNP), conferir espaço físico e ventilação, reunir ferramentas (torquímetro), e revisar ficha técnica do modelo. Verifique também requisitos de EMC locais e necessidade de filtros.
Confirme mapeamento de registradores Modbus/endereçamento para evitar conflitos com outros módulos no barramento. Assegure-se de documentar IDs/endereços físicos para manutenção. Planeje pontos de teste para validação pós-instalação.
Tenha à mão fusiveis/TVCs para proteção de saída e esquema de aterramento robusto; em instalações críticas, considere redundância de alimentação e monitoramento do estado da placa via SCADA.
Passo a passo de montagem física e fiação segura
1) Desenergize quadros e siga práticas de lockout-tagout. 2) Monte a placa no trilho DIN ou chassi conforme especificado. 3) Aperte bornes com torque recomendado (ex.: 0,4–0,6 N·m).
Conecte terra funcional e de proteção separadamente quando indicado.
Use fios com bitola adequada, rotule cabos e mantenha separação entre poderosos e sinais digitais para reduzir acoplamento. Para linhas longas, utilize par trançado e, se necessário, opto-isoladores adicionais. Evite emendas desprotegidas.
Após energizar, verifique LEDs de status, execute teste de entradas com fonte/contato e valide saídas com carga de prova. Documente resultados e registre serial e versão do firmware para rastreabilidade.
Configuração de hardware, endereçamento e parâmetros (pull-up, debounce)
Configurar endereçamento Modbus e parâmetros de comunicação (baudrate, paridade) é essencial antes da integração SCADA. Ajuste pull-up/pull-down de entradas conforme sensores; isso previne leituras flutuantes. Valores de debounce (por ex., 5–50 ms) evitam falsas contagens por rebote mecânico.
Alguns modelos oferecem jumpers ou software de configuração para escolher lógica NPN/PNP, polaridade e acionamento por borda. Garanta que parâmetros de IO mapeiem corretamente aos registradores no mestre e teste com ferramentas de leitura Modbus.
Mantenha backups de configuração e registre mudanças no CMDB do projeto. Para ambientes regulados, mantenha logs de alterações e justificativas técnicas.
Testes funcionais e procedimentos de diagnóstico
Execute testes unitários: ciclo de entradas via contatos e verificação de debounce; teste de saídas com cargas nominalmente representativas; monitoramento de LEDs de canal para identificar falhas. Use multímetro e analisador lógico para validar tempos de resposta.
Em caso de falha, isole sistema: verifique alimentação, curto em saída, integridade do isolamento e sinais de surto. Consulte códigos de erro no manual e atualize firmware se necessário. Substituição por módulo de teste pode acelerar diagnóstico.
Registre resultados de teste, tempos de resposta e eventuais recorrências. Implementar monitoramento contínuo via SCADA ajuda a detectar degradações antes de falhas críticas.
Integração com sistemas SCADA/IIoT: conectividade, protocolos e placa I/O isolada
Protocolos suportados (Modbus RTU/TCP, OPC-UA, MQTT) e mapeamento de registradores
A placa geralmente expõe pontos via Modbus — RTU para serial e TCP para ethernet. Mapear entradas/saídas para registradores Coils e Discrete Inputs é prática padrão: cada DI mapeia para um Discrete Input, cada DO para um Coil. Defina offsets e endereçamento no mestre.
Para IIoT, gateways convertem Modbus para MQTT ou OPC-UA, permitindo ingestão em plataformas de nuvem e historização. Documente esquema de tópicos e payload para consistência entre times. Em conversões, preserve timestamps e qualidade do dado.
Garanta que a configuração de segurança (autenticação, ACLs) do gateway seja compatível com políticas de TI. Utilize endereçamento lógico consistente para facilitar scripts de automação e mapeamento em SCADA.
Estratégias de aquisição, buffering e latência para SCADA/IIoT
Reduza latência agrupando reads/writes em blocos Modbus ao invés de operações ponto-a-ponto. Use buffering no gateway para manter integridade em perdas temporárias de link e timestamps locais (edge) para análise offline.
Defina taxa de varredura de acordo com criticidade: 100–500 ms para lógica discreta crítica; 1–5 s para monitoramento geral. Atenção ao dimensionamento de banda e carga de CPU no controlador/mestre quando muitos módulos estiverem em campo.
Implemente filas e retransmissões para dados críticos e priorize sinais de alarme. Em arquiteturas MQTT, use QoS apropriado e retenção quando necessário.
Segurança da comunicação e melhores práticas de rede industrial
Segmente redes industriais (VLANs/Firewalls) e separe o plano de controle da TI. Use TLS/DTLS em gateways que publicam MQTT/OPC-UA e habilite autenticação forte. Evite exposição direta de dispositivos Modbus à internet.
Implemente políticas de atualização de firmware, senhas únicas por dispositivo, e monitore logs com SIEM quando integrado ao domínio corporativo. Backups de configuração e planos de recuperação reduzem risco operacional.
Considere mecanismos de integridade de mensagens e hardening de sistemas embarcados conforme normas de cibersegurança industrial (ex.: IEC 62443).
Exemplos práticos de implementação do Placa de Expansão Digital 8DI/8DO isolada da ICP DAS
Caso prático A — Controle de atuadores e leitura de sensores digitais
Diagrama funcional: sensores de fim-de-curso (DI) → placa 8DI/8DO → controlador mestre (Modbus) → SCADA. Sequência: leitura de DI, lógica no mestre, acionamento de DO para válvulas/solenóides. Resultado: controle determinístico de etapas de máquina.
Para reduzir desgaste mecânico, implemente debounce e lógica de bloqueio temporal no mestre. Monitore ciclos de atuação para análise de fadiga e manutenção preditiva. Use isolamento para evitar que falhas nas solenoides afetem sensores.
Teste com cargas representativas e proteja saídas com fusíveis rápidos ou limitadores de corrente. Documente mapeamento Modbus para facilitar troubleshooting.
Caso prático B — Monitoramento de alarmes em painel elétrico com SCADA
Arquitetura: sensores de porta e falha (DI) conectados à placa, que reporta estados ao SCADA. Eventos críticos são publicados via MQTT para central de alarmes. Mapeamento define prioridades de alarmes e ações automáticas (DO) para desligamento seguro.
A isolação galvânica protege a lógica de surtos no painel elétrico; LEDs facilitam identificação in situ. Logs de eventos e timestamps permitem análise forense de ocorrências. Integre com HMI local para atuação manual.
Implemente políticas de escalonamento no SCADA e defina thresholds de debounce para evitar alarmes espúrios por ruído elétrico.
Caso prático C — Retrofit: expandindo I/O em sistemas legados
Em um sistema legado com PLC sem canais suficientes, a placa é adicionada via módulo de expansão com mapeamento Modbus, reduzindo downtime ao permitir integração sem troca do PLC principal. A configuração preserva lógica existente e amplia pontos digitais.
Planeje janelas de manutenção para fiação e teste; utilize endereçamento livre para evitar colisões. Em casos onde cabeamento é longo, verifique integridade do sinal e aplique terminação adequada.
Documente mudanças em desenhos elétricos e atualize planos de manutenção e peças de reposição para minimizar impacto futuro.
Comparação técnica com produtos similares da ICP DAS e análise de placa I/O isolada
Quadro comparativo: recursos, isolamento, quantidade de I/O e custo-benefício
| Modelo | I/O | Isolamento | Tipo DO | Comentário |
|---|---|---|---|---|
| Placa 8DI/8DO isolada | 8/8 | Galvânico 1500 Vrms | Transistor/Relé | Alta densidade, custo eficiente |
| Módulo 16DI | 16/0 | Parcial | — | Mais entradas, sem saídas |
| Módulo remoto E/S | Variável | Galvânico por bloco | Mix | Ideal para distância e IIoT |
Critérios de decisão: necessidade de isolação por canal, proximidade física, latência aceitável e custo total de ownership (incluindo cabeamento e manutenção).
Erros comuns na seleção e instalação (e como evitá-los)
Erros típicos: escolher módulo sem isolamento adequado, subdimensionar fonte de alimentação, negligenciar torque de bornes e não configurar debounce. Evite lendo a ficha técnica, dimensionando fontes com margem e seguindo instruções de instalação.
Outra falha é expor Modbus/TCP sem segurança; segmente rede e use gateways seguros. Em retrofit, falha em mapear registradores corretamente é causa comum de falhas lógicas — padronize endereçamento.
Realize testes de aceitação (FAT/SAT) com documentação e procedimentos para garantir conformidade com requisitos operacionais.
Quando optar pela placa versus módulos remotos ou controladores inteligentes
Opte pela placa quando houver necessidade de alta densidade em espaço restrito e latência baixa. Escolha módulos remotos quando pontos estiverem geograficamente dispersos ou quando reduzir cabeamento for prioritário.
Controladores inteligentes (com lógica local) são preferíveis quando decisões autônomas perto do processo são necessárias (safety, interlocks locais). Avalie custo, manutenção, latência e requisitos de disponibilidade ao decidir.
Conclusão e chamada para ação: solicite cotação ou entre em contato
Resumo estratégico e recomendações diretas para projeto
A Placa de Expansão Digital 8DI/8DO isolada da ICP DAS oferece um equilíbrio entre densidade de I/O, isolamento e integração facilitada via Modbus, sendo indicada para automação industrial, prédios, utilities e projetos IIoT. Recomenda-se validar requerimentos de isolamento, consumo, e compatibilidade de protocolos antes da aquisição.
Para projetos críticos, priorize modelos com isolamento por canal, documentação de MTBF e conformidade EMC. Planeje testes FAT/SAT e inclua políticas de segurança e atualização de firmware no escopo do projeto.
Se precisar de auxílio na seleção de modelo, mapeamento Modbus ou integração SCADA, nossa equipe técnica pode ajudar com estudo de aplicação e cotação.
Como entrar em contato, solicitar suporte técnico ou cotação
Para aplicações que exigem essa robustez, a série Placa de Expansão Digital 8DI/8DO isolada da ICP DAS é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/placa-de-expansao-digital-8-entradas-e-8-saidas-isoladas
Para ver outras opções e casos de uso, visite a nossa página de produtos: https://www.lri.com.br/produtos/placas-de-expansao . Caso prefira suporte técnico, comente abaixo suas necessidades ou solicite contato via formulário no blog.
Perspectivas futuras e aplicações específicas para o Placa de Expansão Digital 8DI/8DO isolada da ICP DAS
Tendências: edge computing, análise preditiva e integração avançada IIoT
A tendência é deslocar processamento para o edge, onde placas de expansão fornecem dados discretos para algoritmos de análise preditiva embarcados em gateways. Isso reduz latência e permite respostas locais a falhas iminentes.
Integrações nativas com MQTT/OPC-UA e suporte a timestamps precisos viabilizarão análises de correlação entre eventos discretos e variáveis analógicas, ampliando capacidades de OEE e manutenção preditiva.
Em arquitetura Industry 4.0, módulos capazes de reportar telemetria e diagnósticos granulares serão peça-chave para digital twin e otimização de processos.
Oportunidades por setor e roadmap de modernização industrial
Setores como manufatura, tratamento de água, energia e transporte encontrarão benefícios imediatos ao modernizar entradas digitais e automatizar alarmes e intertravamentos. Projetos de retrofit podem migrar para topologias distribuídas reduzindo cabeamento e downtime.
Recomenda-se roadmap que inclua avaliação de segurança (IEC 62443), modernização de fontes com PFC e testes de EMI. Planeje fases piloto antes de rollout em larga escala.
Gostou do conteúdo? Pergunte nos comentários sobre cenários específicos do seu projeto — responderemos com recomendações técnicas.
