Introdução

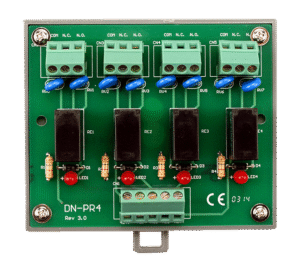

A Placa de Relé de Potência 4 canais da ICP DAS é um módulo compacto projetado para comutação de cargas industriais e prediais, oferecendo controle confiável de cargas resistivas e indutivas. Neste artigo abordarei o conceito técnico do produto, suas capacidades elétricas e topologias de aplicação em automação industrial, IIoT e sistemas de utilities, explicando por que ele é uma peça-chave em projetos de comutação de potência.
Desde acionamento de contatores até comutação direta de cargas de iluminação e ensaios em bancada, esta placa se destaca por combinar densidade de canais, isolamento e facilidade de integração com controladores industriais e gateways IIoT. Vou também relacionar normas relevantes (por exemplo, IEC/EN 62368-1, IEC 60601-1) e conceitos como Fator de Potência (PFC) e MTBF para reforçar critérios de seleção técnica.
A intenção é fornecer um guia técnico útil para engenheiros de automação, integradores e compradores técnicos: especificações rápidas, diagramas de ligação, procedimentos de instalação e recomendações de integração com SCADA/MQTT/OPC UA. Para aplicações que exigem essa robustez, a série Placa de Relé de Potência 4 canais da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição no CTA abaixo.
Visão geral do produto e principais características
A placa de relé de potência 4 canais reúne quatro pontos de comutação com contatos do tipo NA/NF (normal aberto/normal fechado, conforme modelo) e suporta correntes típicas de comutação em níveis industriais, como 10 A a 250 VAC ou 10 A a 30 VDC (confirme modelo/datasheet para valores exatos). Os relés podem ser acionados por sinal lógico de 5/12/24 VDC dependendo da versão, com isolamento entre lógica e cargas para proteção do controlador.
Fisicamente, o módulo costuma apresentar montagem em trilho DIN ou painel, conectores de parafuso (bornes) para linhas de carga e alimentação, além de indicadores LED por canal para status de acionamento. A construção leva em conta proteção contra surtos, supressão de arco em cargas indutivas (diodos, snubbers ou varistores) e espaçamento de isolamento adequado para conformidade com normas de segurança.
Funcionalmente, integra-se a sistemas via sinais digitais do PLC/RTU ou por módulos de I/O remotos, sendo apropriada para lógica de intertravamento, temporizações e comandos remotos via gateway. Destaca-se também pela facilidade de troca e manutenção, reduzindo MTTR (Mean Time To Repair) em ambientes industriais.
Principais aplicações e setores atendidos — Placa de Relé de Potência 4 canais da ICP DAS
A Placa de Relé de Potência 4 canais atende a aplicações variadas: comutação de contatores, bancos de carga para ensaios, automação predial (iluminação e HVAC), painéis de teste e sistemas de geração distribuída (fotovoltaica e baterias). Cada aplicação exige atenção a parâmetros como corrente de inrush, proteção contra sobrecorrente e compatibilidade com cargas indutivas.
Setores beneficiados incluem manufatura (linhas de produção), utilities (comutação de cargas em subestações e painéis auxiliares), energia (controle de bancos de baterias e inversores) e edifícios comerciais (gestão de iluminação e motores). Em ambientes críticos, a confiabilidade do relé e o isolamento galvânico impactam diretamente na continuidade operacional e segurança.
Ao aplicar essa placa em projetos IIoT/Indústria 4.0, o ganho está na capacidade de atuar como interface de potência entre controladores digitais e cargas físicas, permitindo telemetria, acionamento remoto e integração com estratégias de eficiência energética.
Casos de uso por setor
Na indústria automotiva ou manufatureira, a placa é usada para comutar contatores que alimentam conjuntos de motores e bombas, permitindo lógica de segurança e sequenciamento. A vantagem operacional é a centralização do controle de potência com indicadores locais para diagnóstico rápido.
Em utilities e energia, serve para comutação de bancos de cargas durante testes de sistemática de proteção ou para isolar seções em painéis de distribuição. Aqui, recomenda-se dimensionar o relé com margem para correntes de inrush e aplicar proteção por fusíveis/MCBs conforme normas locais.
Na automação predial, é eficiente para controle de iluminação e ventilações com integração a sistemas BMS/SCADA; a economia de energia é obtida via lógica horária, sensores e integração com medidores de energia para políticas de desligamento automático.
Especificações técnicas detalhadas (tabela) — Placa de Relé de Potência 4 canais da ICP DAS
A seguir apresento uma tabela técnica com parâmetros típicos encontrados em placas de relé de potência de 4 canais; recomendamos confirmar valores no datasheet do modelo ICP DAS escolhido ou solicitar que eu preencha com dados do catálogo. Estes parâmetros são críticos para compatibilidade elétrica e seleção de proteção.
Os itens incluem tensão nominal de carga, corrente máxima por canal, capacidade de comutação AC/DC, tipo de contato, isolamento entre canais e entre lógica e carga, tempo de comutação e temperatura de operação. Esses parâmetros ajudam a calcular dissipação térmica, seleção de cabos e relés auxiliares quando necessário.
A tabela foi formatada para facilitar comparação com requisitos de projeto; se desejar, posso inserir valores reais do catálogo ICP DAS para tornar a avaliação exata.
Tabela principal de especificações
| Parâmetro | Valor típico |
|---|---|
| Número de canais | 4 |
| Corrente máxima por canal | 10 A @ 250 VAC / 10 A @ 30 VDC (típico) |
| Tipo de contato | SPDT (NA/NF) ou SPST (modelo) |
| Tensão de coil/entrada | 5 / 12 / 24 VDC (opções) |
| Isolamento entre canais | >= 1500 VDC (típico) |
| Tempo de comutação | 5–15 ms |
| Consumo de entrada por canal | 20–60 mA (varia por tensão de coil) |
| MTBF | >100,000 horas (estimação) |
| Temperatura operação | -20 °C a +70 °C |
| Dimensões | ~100 x 50 x 25 mm (varia por modelo) |
Observação: os valores acima são de referência. Para projetos que exijam certificações e limites precisos (p.ex. conformidade com IEC/EN 62368-1), consulte o datasheet do modelo ICP DAS e realize análise de derating.
Pinout, diagrama de ligação e códigos de pedido
O pinout típico inclui bornes de carga por canal (COM, NO, NC), alimentação do coil/entrada digital e terminal de terra/PE. A identificação por serigrafia do módulo facilita a fiação e reduz erros de conexão durante montagem. Recomenda-se utilizar etiquetas e esquema unificado no painel para rastreabilidade.
Em diagrama de ligação, conecte cargas ao borne COM e NO (para acionamento) ou NC (para desligamento normalmente). A alimentação do coil deve ser protegida por fusível/limitador e, em cargas indutivas, adicionar snubbers ou diodos de freewheeling quando aplicável em DC.
Os códigos de pedido normalmente indicam tensão de coil, tipo de montagem (placa/painel/DIN) e opções de isolamento; por exemplo: PR4-24V-DIN indica 4 canais, coil 24 VDC e montagem em trilho DIN. Verifique variações no catálogo para encomendar a versão adequada.
Certificações, conformidade e segurança
A conformidade com normas de segurança e eletromagnéticas é essencial. Para equipamentos ligados a redes de energia e interação com sistemas de comunicação, verifique certificações como CE, testes de compatibilidade eletromagnética (EMC) e, se aplicável, padrões como IEC/EN 62368-1 para equipamentos de áudio/TV/IT e IEC 60601-1 quando utilizado em ambientes médico-assistenciais.
Recomenda-se observar limites de isolamento, distâncias de fuga e creepage para evitar falhas de isolamento em aplicações com diferenças de potencial elevadas. Para garantir segurança funcional em sistemas críticos, considere arquiteturas redundantes e testes de falha.
Além das normas, aplique práticas de instalação: proteção contra sobrecorrente (fusíveis/MCB), contato à prova de falha, etiquetagem e plano de aterramento que minimize loops de terra e ruído, preservando tanto segurança elétrica quanto integridade dos sinais.
Importância, benefícios e diferenciais do Placa de Relé de Potência 4 canais da ICP DAS
A principal vantagem é a centralização do controle de potência com densidade de quatro canais, reduzindo espaço no painel e simplificando a fiação. Isso melhora o MTTR e facilita manutenção preventiva, já que módulos padronizados são trocáveis.
Outro benefício é o isolamento entre a lógica e a carga, protegendo controladores sensíveis (PLCs, RTUs) contra surtos e transientes, o que é fundamental em ambientes industriais. A presença de indicadores LED e bornes para fácil conexão também acelera diagnóstico em campo.
Economicamente, agrupar múltiplos circuitos em uma placa com projeto robusto reduz custo total de sistema (fiação, espaço, tempo de instalação) e melhora a confiabilidade operacional quando comparado a relés discretos menos integrados.
Diferenciais técnicos e de projeto
Do ponto de vista de projeto, destaque para resistência a inrush: especificações devem considerar correntes de partida de motores e lâmpadas HID, dimensionando contatos e tempo de comutação para evitar welding. Proteções internas como varistores e snubbers reduzem a fadiga dos contatos.
Design térmico e ventilação do painel são diferenciais que impactam durabilidade; uma boa placa apresenta dissipação e espaçamento que permitem operação contínua sem derating significativo, mantendo MTBF elevado. O uso de relés com capacidade de ruptura adequada e contatos revestidos aumenta a vida útil em aplicações com ciclos frequentes.
Integração com padrões industriais e facilidade de montagem (trilho DIN, orifícios para parafuso) simplificam a padronização em painéis de controle, acelerando processos de engenharia e compras.
Guia prático de instalação e uso — Como instalar e configurar Placa de Relé de Potência 4 canais da ICP DAS
Antes da instalação, realize checklist de ambiente: temperatura, presença de contaminação, vibração e compatibilidade eletromagnética. Confirme tensão da coil, tipo de contato e corrente de carga em relação ao datasheet para evitar sobrecarga. Garanta que ferramentas isoladas e dispositivos de proteção elétrica estejam disponíveis.
Durante montagem, respeite orientações de espaçamento e torque dos bornes, fixe adequadamente no trilho DIN ou painel e mantenha rotas de cabos separadas entre sinais digitais e cabos de potência para reduzir acoplamento. Aterramento local e do gabinete é essencial para segurança e imunidade a ruído.
Na configuração inicial, verifique LEDs de status, realize medições de continuidade nos contatos sem carga e execute testes funcionais com proteção (fusível) antes de energizar cargas reais. Documente todas as conexões em esquema elétrico aprovado.
Preparação e verificação pré-instalação
Confirme lista de materiais: placa, bornes de reposição, fusíveis apropriados, ferramentas, manual técnico e EPI. Revise requisitos de proteção (MCBs, disjuntores) com o time de engenharia elétrica e garanta compatibilidade com o sistema de controle (nível de sinal de entrada).
Inspecione o ambiente quanto à umidade, poeira e vibração; em casos severos, considere gabinetes com grau de proteção IP adequado e filtros. Anote tolerâncias de temperatura para evitar derating de corrente dos contatos.
Verifique documentação do fabricante para requisitos específicos de torque nos terminais e sensores de status; registrar número de série do módulo facilita rastreabilidade e garantia.
Passo a passo de fiação e montagem
1) Desenergize o painel e bloqueie/etiquete (LOTO). 2) Fixe o módulo e conecte o terra/PE antes das demais conexões. 3) Faça a fiação de potência (COM/NO/NC) com cabos dimensionados pela corrente máxima e coloque terminais apropriados.
Adicione proteção contra surtos e fusíveis na alimentação das cargas; para cargas indutivas, instale snubbers/varistores próximos aos bornes do relé para reduzir arcos e proteger contatos. Separe cabos de potência de cabos de sinal para reduzir interferência; empregue malha ou dutos quando necessário.
Após fiação, aplique energia apenas na coil/entrada para testar acionamento sem carga. Verifique consumo de coil, integridade dos LEDs e faça leituras de resistência entre contatos com ohmímetro para validar funcionamento.
Procedimentos de comissionamento e teste
Execute testes de ciclo: comute cada relé sob carga simulada e verifique aquecimento, ruído de arcos e estabilidade de contato. Registre tempos de comutação e compare com especificações para detectar degradação precoce.
Valide lógica no PLC/RTU com intertravamentos e condições de segurança; realize testes de falha (ex.: perda de alimentação) para garantir que o sistema reage de forma segura. Em sistemas críticos, inclua testes de redundância e readout de status para SCADA.
Documente resultados, configure alarmes em supervisão para eventos de falha de acionamento e planeje inspeções periódicas segundo plano de manutenção preventiva.
Manutenção preventiva e solução de problemas
Plano de inspeção: verificação visual de contatos e bornes, aferição de torque dos terminais, limpeza e substituição de relés conforme ciclos de operação previstos. Monitore aquecimento via termografia em painéis onde aplicável.
Sinais comuns de falha incluem contato queimado/welded, acionamento intermitente e consumo de coil anômalo. Para cargas indutivas, falhas podem originar-se de ausência de snubber; substituir por relés com capacidade de ruptura maior pode ser necessário.
Ação corretiva imediata: isolar canal com falha, substituir módulo por peça de reposição calibrada e analisar logs de operação para identificar causas. Reavaliar proteção e dimensionamento caso ocorram reincidências.
Integração com sistemas SCADA/IIoT — Como integrar Placa de Relé de Potência 4 canais da ICP DAS em supervisão e IIoT
A integração ao SCADA pode ser direta (quando a placa for parte de um módulo I/O com comunicação) ou via interface com PLC/RTU que expõe o estado dos relés. Para arquitetura IIoT, utilize gateways que convertam sinais de I/O para MQTT ou OPC UA permitindo visualização e telemetria em nuvem.
Estruture a comunicação considerando polling para leitura periódica de status e eventos para acionamentos críticos, mantendo latência e jitter adequados à aplicação. Em sistemas distribuídos, a agregação de I/O via módulos remotos reduz fiação e facilita hierarquias de controle.
Planeje também métricas de saúde (por exemplo, contagem de ciclos, tempo ON/OFF) para alimentar algoritmos de manutenção preditiva, reduzindo falhas inesperadas e otimizando MTBF.
Protocolos e estratégias de comunicação
Quando disponível, utilize Modbus RTU/TCP para interligação com PLCs e sistemas SCADA tradicionais; a maioria dos gateways ICP DAS suporta conversão para MQTT/REST/OPC UA. Escolha Modbus para simplicidade e compatibilidade ou MQTT/OPC UA para escalabilidade IIoT.
Estratégias: polling com janelas configuradas para evitar sobrecarga de rede em sistemas amplos; eventos (publish/subscribe) para estados de falha ou alarmes críticos. Defina QoS, keep-alive e autenticação quando usar MQTT em redes públicas/semiconfiáveis.
Para redes industriais, garanta segmentação (VLAN), limites de broadcast e uso de switches gerenciáveis. Em ambientes determinísticos, priorize protocolos em tempo real quando necessário.
Exemplo de arquitetura SCADA/IIoT
Arquitetura típica: I/O (Placa de Relé 4ch) → PLC/RTU ou módulo I/O remoto → Gateway IIoT (converte para MQTT/OPC UA) → Servidor SCADA/Historiador → HMI/Cloud. Essa topologia permite leitura local com redundância de comunicação para supervisão remota.
Inclua firewalls e DMZs para separar redes operacionais das redes corporativas, e use autenticação forte em gateways para prevenir acessos não autorizados. Monitore latência e perda de pacotes entre níveis para garantir tempo de resposta aceitável.
Para dashboards e analytics, envie telemetria de estado e contagem de ciclos para predição de falhas e planejamento de manutenção, integrando dados com sistemas de ERP para gestão de ativos.
Boas práticas de segurança cibernética
Implemente controle de acesso baseado em função (RBAC), senhas fortes e rotinas de atualização de firmware para reduzir vetores de ataque. Bloqueie portas de gerenciamento em dispositivos expostos e use VPNs para acesso remoto.
Configure logs centralizados e alertas de anomalia para detectar comandos de relé não autorizados ou padrões de acionamento suspeitos, integrando com SIEM quando disponível. Aplique segmentação de rede e microsegmentação para minimizar o impacto de uma intrusão.
Eduque equipes operacionais sobre riscos de comandos remotos indevidos e procedimentos de isolamento de emergência; combine medidas físicas (chaves de desligamento) com controles lógicos para máxima segurança.
Exemplos práticos de uso — Projetos e aplicações reais com Placa de Relé de Potência 4 canais da ICP DAS
A seguir apresento cenários reais onde a placa traz benefícios claros: controle de contatoores em linhas de produção, gestão de cargas em sistemas fotovoltaicos/baterias e automação de iluminação predial. Cada exemplo traz requisitos e diagramas básicos de ligação.
Os exemplos incluem cálculo de proteção (fusíveis/MCB), dimensionamento de cabos considerando corrente nominal e inrush, e recomendações de supressão de transientes para cargas indutivas. Esses detalhes suportam validação técnica por equipes de projeto.
Em cada caso, a integração com supervisão permite histórico de acionamentos, alarmes por falha de troca e suporte a manutenção preditiva, elevando disponibilidade do sistema e reduzindo custos operacionais.
Exemplo 1: Controle de contatoores em linha de produção
O relé comuta a bobina do contatoor que alimenta motores ou conjuntos de bombas; a placa fornece interface de comando entre PLC e contatores, permitindo sequenciamento e intertravamentos. É recomendável dimensionar o relé para corrente da bobina e prever proteção da bobina contra surtos.
Use lógica de segurança no PLC para evitar ciclos simultâneos que possam gerar picos de corrente; inclua sensores de corrente no lado de carga para detectar faltas e disparar alarme/recuperação automática quando seguro.
Teste de comissionamento deve incluir verificação de temporizações, falhas de alimentação e simulação de condições de sobrecarga para validar comportamento dos dispositivos de proteção.
Exemplo 2: Gestão de cargas em sistemas fotovoltaicos/baterias
A placa pode comutar cargas resistivas para balanceamento de baterias ou desconexão de circuitos durante manutenção. Considere capacidade de comutação DC, proteção contra arco e dimensionamento de contatos para correntes continuas maiores que em AC.
Integre leituras de tensão/corrente da bateria ao sistema de controle (via ADC ou gateway) para decidir comutações automáticas por estado de carga (SOC) e prevenir ciclos profundos não intencionais. A estratégia de controle deve levar em conta eficiência (PFC) e evitar perdas desnecessárias.
Em projetos solares, planeje rotina de teste e proteções térmicas, pois equipamentos expostos a altas temperaturas e radiação UV demandam cuidados adicionais com invólucros.
Exemplo 3: Automação predial e iluminação
A comutação de circuitos de iluminação por horário, sensores de presença e demanda reduzida é uma aplicação onde o módulo melhora eficiência energética. A lógica pode ser executada localmente em um controlador ou via BMS/SCADA.
Dimensione a placa para correntes de lâmpadas (incluindo lâmpadas LED com drivers que geram inrush) e adote supressão para reduzir desgaste de contatos com comutações frequentes. Use contadores de ciclos para programar manutenção preventiva de contato.
Integre com medidores de energia para políticas de desligamento baseadas em consumo e obter relatórios de economia; isso facilita justificativa ROI para projetos de eficiência energética.
Comparação técnica e armadilhas — Como escolher entre modelos ICP DAS e evitar erros comuns
Ao comparar modelos ICP DAS, avalie critérios como corrente por canal, capacidade de comutação DC/AC, isolamento galvânico, opções de montagem e compatibilidade com sinais de controle (5/12/24 V). Priorize modelos com margens de segurança para inrush e vida útil do contato.
Erros comuns incluem subdimensionar para correntes de partida, negligenciar proteção contra arcos em comutação DC e omitir espaço térmico em painéis, o que reduz MTBF e pode levar a falhas prematuras. Documente margem de segurança e derating nas especificações do projeto.
Outro aspecto é integrar sem considerar requisitos de comunicação e segurança cibernética; escolha modelos que facilitem integração com gateways ICP DAS e atendam às práticas de segmentação de rede e autenticação.
Comparativo objetivo com produtos ICP DAS similares
Compare pelo número de canais (2 vs 4 vs 8), corrente por canal, tipo de contato (SPDT vs SPST), presença de supressão de surto embutida e opções de montagem. Modelos com optoacoplamento entre lógica e relé oferecem maior imunidade a ruído.
Considere também a facilidade de reposição (módulos padronizados) e disponibilidade de acessórios (bornes extras, kits de montagem). Sistemas modulares muitas vezes reduzem custo de reposição e simplificam inventário.
Se for necessária telemetria, prefira módulos que integrem entradas digitais/analógicas ou que sejam compatíveis com I/O remotos da mesma linha ICP DAS, facilitando arquitetura homogênea.
Erros operacionais e como evitá-los
Evite operar relés além de sua curva de comutação especificada (corrente x tensão) para não causar welding. Sempre dimensione com margem e aplique proteções adequadas.
Não ignore a necessidade de supressão de arcos em circuitos DC; a falta de snubbers ou varistores acelera degradação de contatos e aumenta risco de incêndio. Para cargas indutivas, utilize proteções de freewheeling e snubbers adequados.
Evite loops de terra e má segmentação de rede que podem introduzir ruído em sinais de controle; implemente práticas de aterramento e segregação de cabos para minimizar problemas intermitentes.
Perspectivas futuras e recomendações estratégicas
A tendência é maior integração com IIoT, com módulos de relé fornecendo telemetria granular (contagem de ciclos, temperatura, estado) para manutenção preditiva. Isso habilita estratégias de digitalização e redução de downtime em linhas críticas.
Recomenda-se que equipes de engenharia considerem arquitetura escalável: padronizar em módulos que tenham compatibilidade com gateways MQTT/OPC UA e preparo para atualizações de firmware seguras. A interoperabilidade será chave para projetos de Indústria 4.0.
Compradores técnicos devem priorizar fornecedores com suporte local e capacidade de customização (opções de coil, montagem e certificação), além de exigir documentação completa (datasheet, curvas de vida de contato, relatórios EMC) para avaliação de risco.
Conclusão
A Placa de Relé de Potência 4 canais da ICP DAS é uma solução versátil e robusta para controle de cargas em ambientes industriais, de utilities e edifícios, combinando densidade de canais, isolamento e facilidade de integração. Sua seleção adequada depende da análise cuidadosa de corrente nominal, tipos de carga (AC/DC), proteção contra inrush e conformidade normativa.
Para projetos que exigem confiabilidade e integração com SCADA/IIoT, escolha modelos que ofereçam proteção contra surtos, opções de montagem padronizadas e compatibilidade com gateways para MQTT/OPC UA. A adoção de práticas de instalação, manutenção preventiva e segurança cibernética maximiza a vida útil e reduz riscos operacionais.
Se desejar, posso agora preencher a tabela de especificações com valores reais extraídos do catálogo ICP DAS e elaborar diagramas de fiação e um comparativo com modelos concretos da linha. Para aplicações que exigem essa robustez, a série Placa de Relé de Potência 4 canais da ICP DAS é a solução ideal. Confira as especificações completas no produto: https://www.blog.lri.com.br/placa-de-rele-potencia-de-4-canais e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-potencia-de-4-canais.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Sinta-se à vontade para comentar abaixo com perguntas técnicas, requisitos do seu projeto ou solicitar que eu inclua os valores exatos do catálogo ICP DAS no artigo.
