Introdução — Visão geral do Placa de Expansão PWM 8 Canais Isolados ICP DAS: O que é e por que importa

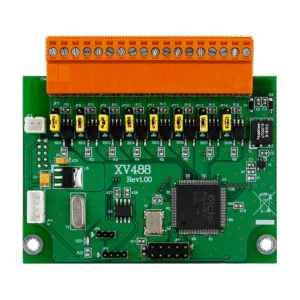

A placa de expansão PWM 8 canais isolados da ICP DAS é um módulo de I/O projetado para gerar sinais PWM isolado de alta precisão para controle de cargas em automação industrial. Neste artigo abordo arquitetura, finalidade, e requisitos de integração — incluindo integração Modbus — visando engenheiros de automação, integradores e equipes de compras técnicas. Citarei normas relevantes (ex.: IEC/EN 62368-1, IEC 60601-1 para ambientes com requisitos de segurança elétrica), conceitos como Fator de Potência (PFC) e MTBF, e práticas de engenharia aplicáveis.
O produto atua como uma interface determinística entre controladores (PLC/RTU) ou controladores embarcados e cargas PWM: motores DC, drivers de aquecimento, válvulas proporcionais e dimmers industriais. Sua arquitetura típica inclui 8 saídas PWM com isolamento galvânico por canal ou por grupo, conversores de nível e buffers de potência, além de interface de comunicação digital (por exemplo Modbus RTU/TCP, CANopen ou Ethernet industrial).
Por que importa? Em ambientes industriais, sinais PWM mal condicionados provocam ruído EMI, falhas de comunicação e desgaste acelerado das cargas. A isolação reduz riscos de loop de terra e permite integração segura em painéis distribuídos. A placa melhora confiabilidade, reduz intervenção manual e oferece métricas de manutenção preditiva (ex.: MTBF estimado) que elevam o ROI em projetos IIoT e Indústria 4.0.
Principais aplicações e setores atendidos pelo Placa de Expansão PWM 8 Canais Isolados ICP DAS
Setores atendidos incluem manufatura discreta, utilities, HVAC, máquinas-ferramenta, transporte e laboratórios de testes. Em utilities e energia, a placa pode controlar cargas de aquecimento e bombas com isolamento reforçado, atendendo demandas de segurança e continuidade operacional. Em HVAC, o PWM gerencia ventiladores e válvulas de controle proporcional com precisão térmica.
Na indústria 4.0 e IIoT, integra-se a arquiteturas de controle distribuído e SCADA para otimização de processos, telemetria e medição remota. Em linhas de montagem, reduz tempos de integração ao padronizar interface PWM, isolando subsistemas e facilitando atualizações sem interromper a produção. Em bancadas de testes, possibilita variação controlada de duty cycle para caracterizações de componentes.
Casos de uso concretos: controle de velocidade de motores DC em mesas de posicionamento, dimmer de iluminação industrial com redução de flicker, controle preciso de aquecedores por PWM em processos térmicos, e bancadas de teste que necessitam gerar sinais PWM isolados para simular sensores/atuadores.
Especificações técnicas do Placa de Expansão PWM 8 Canais Isolados ICP DAS — visão geral e tabela de referência
A seguir uma tabela resumida com os principais parâmetros que engenheiros verificam no projeto e na seleção de componentes. Esses campos são críticos para verificar compatibilidade elétrica, térmica e de certificação.
Tabela resumida de especificações
| Campo | Especificação (exemplo) |
|---|---|
| Número de canais | 8 canais PWM isolados |
| Tipo de saída | PWM (push-pull / saída open-drain dependendo do modelo) |
| Faixa de tensão | 0–24 VDC padrão (opções 0–12 V, 0–30 V) |
| Isolamento galvânico | 2.5 kV AC por canal / 3.75 kV AC entre grupos |
| Resolução PWM | 10–16 bits (configurável) |
| Taxa de atualização | até 1 kHz a 16 bits / até 20 kHz em resolução reduzida |
| Consumo | < 200 mA por canal (varia com carga) |
| Alimentações | 24 VDC nominal (12–30 VDC) |
| Temperatura operação | -20 °C a +70 °C |
| Dimensões | 100 x 80 x 35 mm (vary by model) |
| Interfaces de comunicação | Modbus RTU/TCP, CANopen, EtherNet/IP (opcional) |
| Certificações | CE, RoHS, IEC/EN 62368-1 (dependendo do modelo) |
A tabela acima serve como referência de projeto; recomenda-se conferir a ficha técnica do modelo preciso para valores nominais e curvas térmicas. Particular atenção para isolamento e resolução, que impactam diretamente na precisão de controle e segurança contra surtos.
Os campos de taxa de atualização e resolução devem ser balanceados conforme a aplicação: controle de motor pode exigir freqs mais baixas com maior torque, enquanto dimmers de iluminação exigem frequências mais altas para reduzir flicker audível/visível.
Detalhes elétricos e limites operacionais
Limites de corrente de saída dependem do driver integrado; tipicamente cada canal suporta até 500 mA contínuos com picos de 1 A em curtos intervalos. Para cargas maiores, use drivers externos ou relés de estado sólido. Proteções típicas incluem detecção de sobrecorrente, proteção contra curto-circuito e reset automático ou latch-off configurável.
Requisitos de aterramento: a placa requer aterramento funcional do chassis para manter o potencial de referência e garantir o desempenho do isolamento. Em sistemas sensíveis, isole também a alimentação do controlador principal usando isoladores reforçados. Boas práticas incluem uso de fusíveis por canal, supressão transiente (TVS) e snubbers RC para cargas indutivas.
Comportamento em sobrecarga: ao detectar corrente acima do limiar, a placa deve reduzir duty cycle ou desativar o canal e sinalizar via alarme (digital/serial). Projetos que seguem IEC/EN 62368-1 e IEC 60601-1 consideram estes mecanismos obrigatórios para mitigar riscos elétricos e cumprir requisitos de segurança funcional.
Importância, benefícios e diferenciais do produto com PWM isolado
A isolação galvânica é o diferencial que mais agrega em termos de segurança e robustez operacional. Ela previne loops de terra e protege o controlador contra picos e transientes, especialmente em plantas com grandes motores e variadores. Esse isolamento também facilita conformidade com normas EMC e segurança elétrica.
Benefícios técnicos adicionais: precisão PWM por alta resolução reduz jitter no controle, melhorando desempenho em malhas PID. A robustez mecânica e térmica (faixas de operação estendidas) aumenta a disponibilidade, reduzindo intervenções de manutenção e melhorando o MTBF do conjunto. Em projetos com exigência de PFC, a placa bem dimensionada contribui para manter harmônicos sob controle quando combinada com conversores adequados.
Comparado a alternativas sem isolamento, esta placa oferece maior ROI ao reduzir retrabalho, falhas de campo e tempo de inatividade. Em ambientes IIoT, o ganho se multiplica: sinais limpos resultam em dados mais confiáveis para análise preditiva e manutenção baseada em condição.
Para aplicações que exigem essa robustez, a série Placa de Expansão PWM 8 Canais Isolados da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-pwm-com-8-canais-isolados
Guia prático — Instalação, configuração e uso da placa PWM (Como fazer/usar?)
Comece com checklist físico: verifique integridade da embalagem, ausência de danos, versão do firmware, e documentação. Confirme voltagens de alimentação e polaridade antes de energizar. Observe ESD ao manusear a placa; utilize pulseiras e superfícies condutivas.
A seguir, posicione a placa em um trilho DIN ou suporte isolado, garanta ventilação para dissipação térmica e mantenha distância de fontes de calor. Separe cabeamento de potência e sinal para reduzir EMI; use cabeamento trançado e malha de blindagem onde aplicável.
No comissionamento, atualize firmware se necessário e carregue parâmetros iniciais: frequências PWM padrão (ex.: 1 kHz para motores DC, 10–20 kHz para dimmers), limites de corrente e modo de proteção. Valide comunicação com o PLC/SCADA usando ferramentas de diagnóstico (Modbus scanner, Wireshark para Ethernet).
Checklist pré-instalação e segurança elétrica
- Verificar documentação e esquema elétrico do painel.
- Confirmar tensão de alimentação (24 VDC padrão) e topologia de aterramento.
- ESD: usar pulseira e seguir procedimentos de manuseio.
- Disponibilizar fusíveis por canal e dispositivos de proteção (varistores, TVS).
Mantenha a separação de cabos de potência e sinais, e utilize filtros EMI onde necessário. Em ambientes com requisitos hospitalares ou sensíveis, verificar conformidade com IEC 60601-1 quando aplicável.
Realize inspeção visual e teste de isolamento antes da energização: medir resistência de isolamento e continuidade de terra, garantindo que valores atendam às especificações do fabricante.
Passo a passo para conexão física e fiação de 8 canais PWM
- Desenergize o sistema e identifique os terminais de saída PWM e alimentação.
- Conecte cargas respeitando polaridade e ratings de corrente; use fusíveis de proteção próximos às cargas.
- Para cargas indutivas, adicione diodos de roda livre (quando aplicável) ou snubbers RC; para cargas resistivas, verifique dissipação térmica.
Use cabos de seção adequada (calibre AWG conforme corrente) e termine com terminais isolados. Se a placa tem isolamento por canal, confirme se cada carga tem massa própria isolada do controlador.
Após fiação, aplique alimentação e execute teste com duty cycle baixo, monitorando corrente e temperatura por 30 minutos antes do comissionamento completo.
Configuração de parâmetros PWM (frequência, duty cycle, modos)
Defina frequência segundo a aplicação: motores DC (500 Hz–2 kHz), válvulas proporcionais (1–5 kHz), iluminação (10–20 kHz para evitar flicker). Ajuste resolução conforme necessidade de precisão (por ex. 12–16 bits para posicionamento fino).
Modele duty cycle como percentual de saída e limite rampas para evitar picos mecânicos/eletrônicos. Configure modos de proteção (overcurrent latch / auto-reset) e calibração de offset para compensar perdas.
Use o software de configuração ICP DAS ou comandos Modbus para gravar parâmetros; salve perfis de operação e habilite logs para diagnóstico e análises posteriores.
Testes e validação pós-instalação
Execute testes funcionais: varredura de duty cycle de 0–100% em passos, medição de forma de onda com osciloscópio para verificar duty, slew rate e overshoot. Monitore temperatura dos drivers e tensão de alimentação sob carga plena.
Valide integração: confirme leitura/escrita de tags Modbus, latência de comando e comportamento em falha de comunicação. Faça testes de EMC para assegurar que a instalação não viole limites de emissões.
Documente resultados, ajuste filtros ou aterramento se necessário, e agende manutenção preventiva baseada em horas de operação e logs de alarme.
Integração com sistemas SCADA/IIoT — protocolos, mapeamento e PWM isolado
A integração deve priorizar determinismo e segurança. Utilize protocolos industriais robustos como Modbus RTU/TCP, OPC UA para interoperabilidade e MQTT para telemetria IIoT. Mapear tags de forma consistente facilita diagnósticos e historização em plataformas SCADA.
Implemente mapeamento de tags com identificação clara: por exemplo, PWM_CH1_DUTY, PWM_CH1_CURR, PWM_CH1_TEMP. Use endereçamento lógico para facilitar scripts e dashboards. Em sistemas de alta criticidade, utilize redundância de comunicação e heartbeat para detectar falhas.
Para otimizar latência, prefira Modbus TCP em LANs industriais com QoS e VLANs separadas para tráfego de I/O. Em aplicações IIoT, envie apenas KPIs (agregados) por MQTT para reduzir banda e preservar segurança.
Protocolos suportados, drivers e exemplos de configuração (Modbus, OPC UA, MQTT)
- Modbus RTU/TCP: mapear registradores de holding para duty cycle, leituras analógicas e alarmes. Exemplos de comando: escrever registrador 40001 = duty cycle.
- OPC UA: usar modelos de informação para representar canais PWM e metadados de diagnóstico; ideal para integração MES/ERP.
- MQTT: publicar topicos /site/equip/pwm/ch1/status com QoS 1 para telemetria.
Forneça drivers e bibliotecas para PLCs e SCADA populares; utilize conversores (gateway) quando necessário para compatibilidade.
Estratégias de segurança e segmentação de rede para IIoT
Segmente redes com VLANs e firewall para separar tráfego de controle e gestão. Implemente autenticação por certificados para OPC UA e TLS para MQTT. Use ACLs e monitoramento de logs para detectar comandos anômalos.
Aplique princípios de segurança em camadas: controle de acesso físico, hardening de firmware, e atualizações regulares. Proteja os sinais PWM críticos com watchdogs locais para prevenir ações não autorizadas em falhas de rede.
Considere também práticas de backup/restore de configuração e testes periódicos de intrusão (pentest) em ambientes IIoT.
Exemplos práticos de uso do Placa de Expansão PWM 8 Canais Isolados ICP DAS — estudos de caso reais
Caso 1 — Controle de velocidade de motor DC: requisito de 0–100% duty, resolução alta para posição fina. Configuração: 2 kHz, ramp-up de 200 ms, proteção overcurrent 1.2x nominal. Resultado: menor overshoot e resposta de malha otimizada.
Caso 2 — Dimmer de iluminação industrial: reduzir flicker e EMI. Configuração: freq 15 kHz, sincronização de fase se necessário e filtragem LC de saída. Resultado: iluminação estável com baixa interferência em sensores próximos.
Caso 3 — Controle de válvula proporcional em processo químico: necessidade de resposta linear e baixa histerese. Configuração: PWM em 1 kHz, 14 bits de resolução, filtro RC para suavização. Resultado: melhor controle de fluxo e redução de perda de produto.
Em cada caso, a isolação permitiu instalação em painéis com diferentes referências de terra sem necessidade de transformadores adicionais, reduzindo custo e complexidade.
Comparação técnica com produtos similares da ICP DAS e alternativas do mercado
A família ICP DAS inclui outras placas com variantes: modelos com menos canais (4 canais), versões de maior corrente por canal, ou com interfaces nativas Modbus TCP. A escolha depende de número de canais, requisitos de isolamento, e necessidade de integração Ethernet.
Critérios de seleção: custo total de propriedade, compatibilidade com PLC/SCADA, certificações exigidas, robustez térmica e facilidade de manutenção. Produtos sem isolamento custam menos inicialmente mas podem gerar custo maior por retrabalho em campo.
Para sistemas com alto conteúdo de harmonicos ou em ambientes agressivos, priorize placas com isolamento reforçado e certificações EMC. Em projetos OEM, considere versões com firmware customizável para integração direta.
Tabela comparativa rápida (modelo vs. modelo)
| Critério | Placa PWM 8 ch isolada | Placa PWM 4 ch (alternativa) | Driver externo + I/O simples |
|---|---|---|---|
| Canais | 8 | 4 | variável |
| Isolamento | Sim (por canal) | Opcional | Depende do driver |
| Resolução | Alta (12–16 bits) | Média | Depende do conversor |
| Integração SCADA | Nativa (Modbus/OPC) | Básica | Necessita gateway |
| Custo TCO | Médio/Alto | Baixo | Variável, pode subir |
Erros comuns na escolha, instalação e configuração — como evitar falhas frequentes
Erro 1: escolher frequência PWM inadequada — resulta em aquecimento excessivo ou flicker. Solução: definir frequência por tipo de carga e testar com osciloscópio.
Erro 2: falta de proteção contra picos — leva a falhas prematuras. Solução: usar TVS, fusíveis e snubbers.
Erro 3: aterramento incorreto — causa loops de terra e ruído. Solução: seguir esquemas de aterramento do fabricante e separar cabos de potência/sinal.
Documentação e testes prévios mitigam a maioria desses problemas.
Detalhes técnicos avançados e dicas de otimização para engenharia
Para reduzir ruído EMI, utilize técnicas como spread-spectrum PWM (se suportado), filtros LC na saída e roteamento cuidadoso de PCB. Ajuste slew rate para reduzir dV/dt sem comprometer resposta dinâmica.
Considerações térmicas: dimensione dissipadores e fluxo de ar; monitorize temperatura dos drivers e implemente throttling térmico quando necessário. Monte curvas de derating para operação contínua à temperatura elevada.
Para otimização de controle, implemente filtros digitais (alpha filters) e compensação feedforward quando integrado a malhas PID. Documente MTBF estimado e planeje manutenção preditiva baseada em logs.
FAQ técnico e checklist de manutenção preventiva
FAQ 1: Qual a diferença entre isolamento por canal e por grupo? Resposta: isolamento por canal separa cada saída; por grupo compartilha referência entre canais do mesmo grupo.
FAQ 2: É possível usar a placa com drivers externos de maior corrente? Resposta: sim — utilize a placa apenas como sinal de controle e conecte a drivers apropriados, cuidando do nível lógico.
FAQ 3: Quais proteções são recomendadas contra picos? Resposta: TVS, varistores, fusíveis rápidos e snubbers em cargas indutivas.
Checklist de manutenção: inspeção visual mensal, verificação de conexões e torque, limpeza de pó, teste de comunicação trimestral, atualização de firmware anual e testes de isolamento bienais.
Conclusão e chamada para ação — Entre em contato / Solicite cotação para o Placa de Expansão PWM 8 Canais Isolados ICP DAS
Resumo: a Placa de Expansão PWM 8 Canais Isolados da ICP DAS oferece isolamento, precisão e integração industrial necessária para aplicações críticas em automação, IIoT e utilities. Seus diferenciais reduzem risco elétrico, melhoram qualidade do controle e otimam o TCO.
Próximos passos práticos: valide requisitos elétricos (tensão, corrente, isolamento), confirme protocolo de integração (Modbus/OPC UA/MQTT) e solicite demonstração técnica. Para especificações e compra, consulte a página do produto e solicite cotação.
Para aplicações que exigem essa robustez, a série Placa de Expansão PWM 8 Canais Isolados da ICP Das é a solução ideal. Confira as especificações e solicite suporte em: https://blog.lri.com.br/placa-expansao-pwm-8-canais (produto e conteúdo técnico) e na página de aquisição: https://www.lri.com.br/aquisicao-de-dados/placa-expansao-pwm-com-8-canais-isolados
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo à interação: deixe suas dúvidas, desafios de aplicação ou peça exemplos de códigos Modbus/OPC UA nos comentários — responderemos com detalhes práticos.
