Introdução
A placa PCIe digital 24 canais da ICP DAS é uma solução de aquisição de dados e controle discreto para aplicações industriais que exigem densidade de I/O e integração direta em servidores/estações de controle. Neste artigo técnico eu abordo a placa PCIe digital 24 canais, suas entradas digitais, saídas digitais, arquitetura PCIe I/O, requisitos de sistema e cenários típicos em automação industrial, IIoT e utilities. Palavras-chave principais usadas: placa PCIe digital 24 canais, entradas digitais, saídas digitais, ICP DAS, aquisição de dados.
A proposta é técnica e prática: descrever arquitetura física (PCIe x1/x4), isolamento galvânico, níveis lógicos (TTL/24 V), latência de atualização, MTBF e conformidade com normas de segurança/EMC como IEC/EN 62368-1 e IEC 61000-6-2/4. Também trago recomendações para integração em SCADA, exemplos de uso (linha de produção, banco de testes e telemetria) e comparações com outros módulos ICP DAS.
Para referências adicionais e leituras complementares sobre Indústria 4.0 e IIoT visite o blog técnico da LRI: https://blog.lri.com.br/ e consulte as outras publicações técnicas sobre integração IIoT e aquisição de dados em campo.
Introdução ao produto: Placa PCIe Digital 24 Canais (O que é?)

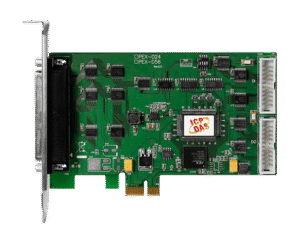

A placa PCIe digital 24 canais da ICP DAS é um módulo de expansão para computadores industriais que oferece 24 canais digitais programáveis, combinando entradas e saídas discretas para controle e monitoramento. Fisicamente, trata-se de uma placa de formato PCIe (tipicamente x1), projetada para instalação em chassis industriais e servidores de automação com suporte a barramento PCIe. Sua função básica é mapear sinais digitais do mundo real para registradores na memória do host com baixa latência.
Arquitetura: o barramento PCIe provê largura suficiente para captura periódica e polling rápido dos estados digitais, enquanto circuitos de isolamento (optoacopladores ou isolamento por transformador) garantem proteção galvânica entre campo e backplane. Os níveis de tensão podem suportar sinais TTL e sinais compatíveis com 24 Vdc industriais mediante condicionamento. Em muitos modelos ICP DAS, canais são configuráveis por firmware para modo input, output ou ambos, e incluem proteções contra curto-circuito e surtos transientes.
No contexto industrial, essa placa serve como interface direta entre PLCs discretos legacy, sensores/atuadores a relé e sistemas computacionais que executam lógica de controle, bancos de ensaio ou gateways IIoT. É uma opção eficaz quando se busca densidade de I/O em servidores industriais com necessidade de integração com SCADA e plataformas de analytics para Indústria 4.0.
Principais aplicações e setores atendidos — placa PCIe digital 24 canais
Setores típicos: automação industrial, manufatura discreta, utilities (água, energia), telecomunicações, laboratórios de teste e validação, OEMs de máquinas. Em fábricas, a placa é usada para leitura de sensores de presença, chaves fim-de-curso e acionamento de válvulas/relés. Em utilities, ajuda no monitoramento de estados binários de painéis e intertravamentos de segurança.
Em bancos de testes de validação, a capacidade de gerar e registrar transições digitais com timestamp é essencial para verificar sequências de operação e capturar falhas intermitentes. A placa PCIe digital 24 canais permite simular sinais de entrada e registrar respostas do DUT (Device Under Test) de forma síncrona com instrumentos de medição. Em ambientes IIoT, os estados digitais podem ser coletados pelo host e empurrados para um broker MQTT ou historizados em SCADA/OPC UA.
Para integradores e compradores técnicos, o custo-benefício se destaca quando comparado à instalação de múltiplos módulos remotos: menor latência, manutenção centralizada e facilidade de integração com software de supervisão. Para leituras complementares sobre IIoT e arquitetura de borda, veja artigos do blog LRI sobre Indústria 4.0 e integração OT-IT: https://blog.lri.com.br/industria-4-0 e https://blog.lri.com.br/iiot.
Especificações técnicas da placa PCIe digital 24 canais
A seguir descrevo as especificações críticas que engenheiros devem verificar: número de canais (24), divisão entre entradas e saídas, tipo de I/O (TTL, 24 V DC, NPN/PNP), isolamento (galvânico por canal ou em blocos), tempo de resposta e consumo. Atenção a tensão máxima suportada por entrada, corrente de saída por canal, proteção contra sobrecorrente e tensão de isolamento (ex.: 2,5 kVrms).
Outros parâmetros relevantes: compatibilidade com barramento PCIe (x1, x4), largura de banda, endereço de memória, IRQ (ou MSI-X), drivers suportados (Windows, Linux, kernels e versões), utilitários de configuração e APIs (DLLs, SDKs). Especifique também faixas de temperatura de operação, MTBF (ex.: >100.000 horas), dimensões e peso, além de certificações (CE, RoHS, IEC 61000 para EMC).
Considere ainda a integridade elétrica e EMC: filtros R-C integrados, supressão de transientes (TVS), e conformidade com normas como IEC/EN 62368-1 para segurança elétrica e IEC 61000 para compatibilidade eletromagnética. Se o sistema alimentador incluir fontes internas, verifique requisitos de PFC (Power Factor Correction) para instalações em grande escala.
Tabela de especificações principais (parâmetro | valor)
| Parâmetro | Valor típico |
|---|---|
| Número de canais | 24 canais digitais programáveis |
| Entradas | 16 entradas digitais (configuráveis) |
| Saídas | 16 saídas digitais (transistorizadas / relé dependendo do modelo) |
| Interface | PCIe x1 (compatível com x4/x8 slots) |
| Isolamento | Isolamento galvânico até 2500 Vrms (por bloco) |
| Nível lógico | TTL / 24 V DC compatível (selecionável) |
| Corrente por saída | até 200–500 mA (depende do modelo) |
| Tempo de resposta | 100.000 horas (estimado) |
| Certificações | CE, RoHS, EMC (IEC 61000-6-2/4) |
Notas técnicas, variantes de modelo e limitações
Variantes: alguns modelos ICP DAS apresentam saídas a relé para isolamento completo mecânico, enquanto outros usam drivers transistorizados para comutação rápida. Verifique se a placa suporta canais configuráveis dinamicamente via firmware, ou se há pinos fixa/firmware para determinar função. Alguns modelos compartilham linhas entre entradas e saídas — importante ao projetar intertravamentos.
Limitações elétricas: respeite a tensão máxima em entradas (evitar injetar >30 V em entradas TTL) e corrente máxima nas saídas. Proteções internas mitigam falhas mas não substituem fusíveis externos em instalações críticas. Atenção ao ruído e à necessidade de aterramento correto para evitar loops de terra; use filtros e supressores conforme IEC 61000.
Antes da compra, valide compatibilidade de drivers com seu sistema operacional e políticas de atualização do fabricante. Em aplicações médicas, consulte normas específicas (ex.: IEC 60601-1) — embora placas industriais normalmente não sejam certificadas para uso médico sem avaliação adicional.
Importância, benefícios e diferenciais da placa PCIe digital 24 canais
A densidade de 24 canais em um slot PCIe reduz espaço em racks e simplifica cabeamento comparado a soluções modulares distribuídas. Isso impacta diretamente em ROI, reduzindo custos de I/O por ponto e tempo de integração. A presença de isolamento galvânico e proteção contra transientes assegura maior confiabilidade em ambientes industriais ruidosos.
Do ponto de vista de engenharia, a integração direta no host oferece latências menores que gateways remotos e facilita o desenvolvimento de drivers e APIs para automatização. O uso de barramento PCIe permite leitura em bloco via DMA em modelos que suportam, reduzindo carga de CPU e latência determinística para aplicações críticas. MTBF elevado e componentes industriais significam menor manutenção preventiva.
Diferenciais competitivos frente a alternativas genéricas incluem suporte técnico especializado da ICP DAS, firmware testado para ambientes industriais, e ecossistema de software. Para aplicações que exigem essa robustez, a série Placa PCIe Digital 24 Canais da ICP DAS é a solução ideal. Confira as especificações completas e solicite suporte em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-digital-24-canais-programaveis-16-entradas-e-16-saidas.
Benefícios técnicos detalhados
Latência e determinismo: leitura via PCIe/DMA e interrupções MSI reduzem jitter; útil em intertravamentos e sequenciamento de máquinas. Isolação: evita propagação de surto e correntes de fuga; importante em painéis de alta tensão e sistemas elétricos industriais. Proteções: TVS, fusíveis e detecção de curto em saídas minimizam tempo de inatividade.
Programabilidade: SDKs e exemplos em C/C++, .NET e Python aceleram desenvolvimento. APIs de alto nível permitem mapeamento direto de registradores e configuração de debounce/hysteresis para entradas digitais. Ferramentas de diagnóstico integradas facilitam verificação em bancada e monitoramento em produção.
Manutenção: LEDs por canal, utilitários de logging e diagnósticos facilitam troubleshooting. A centralização do I/O em servidores reduz pontos de falha em campo e simplifica políticas de backup e redundância em datacenters industriais.
Diferenciais de produto e ROI
Economia por canal: comparado a módulos remotos com comunicação serial, o custo por I/O tende a ser menor com placas PCIe em instalações com racks. Tempo de engenharia: SDKs prontos e exemplos reduzem o tempo de integração. Menor downtime: isolamento e proteções diminuem falhas de campo e necessidade de troca de hardware.
Retorno sobre investimento (ROI) costuma vir na forma de redução de cabeamento, menos módulos em campo e menor manutenção. Para projetos com alta densidade de I/O centralizada, o payback pode ocorrer em poucos meses.
Para soluções completas de aquisição de dados e outras placas complementares, visite o portfólio LRI: https://www.lri.com.br/aquisicao-de-dados/.
Guia prático de instalação e utilização — placa PCIe digital 24 canais
Antes de instalação, confirme requisitos de sistema: slot PCIe livre (x1 mínimo), BIOS/UEFI com suporte a recursos de I/O e endereçamento, versão do sistema operacional compatível (Windows 10/Server, distribuições Linux suportadas) e privilégios administrativos para instalar drivers. Verifique também disponibilidade de alimentação para saídas com consumo significativo e necessidade de PFC nas fontes do rack.
Instalação física: descarregue ESD, desligue a máquina, insira a placa no slot PCIe apropriado e fixe com parafuso de retenção no chassi. Ao conectar cabos de campo, mantenha separação entre cabos de potência e sinais digitais para reduzir EMI. Use bornes e etiquetagem adequada para facilitar manutenção e testes.
Após boot, instale drivers oficiais ICP DAS e utilitários de configuração. Verifique no Device Manager (Windows) ou lspci (Linux) o reconhecimento da placa. Execute testes de loopback e leitura/escrita inicial usando o SDK e monitore LEDs de status para confirmar operação.
Requisitos de hardware e software prévios
Hardware mínimo: CPU compatível, slot PCIe x1, memória suficiente para aplicação, fonte com capacidade para cargas de saída. Para saídas com corrente elevada, prever alimentação externa independente. BIOS: desabilitar opções que limitem recursos do barramento se necessário (por ex., recursos de hotplug).
Software: drivers da ICP DAS compatíveis com versão do SO, SDK (DLLs e exemplos), utilitários de diagnóstico. Em Linux, verificar versão do kernel e módulos (kernel module) disponibilizados pelo fabricante; em Windows, assinar drivers e aplicar políticas de segurança corporativa.
Rede/integração: se integrar com SCADA/IIoT, instale agentes MQTT, OPC UA ou gateways locais. Considere tempo real de SO se aplicação exigir determinismo (RTOS ou Linux RT/Windows IoT).
Passo a passo de instalação física
- Desligue e desconecte a fonte do host. Use pulseira ESD.
- Insira a placa no slot PCIe x1, assegure alinhamento e fixe com parafuso.
- Reconecte cabos de campo com atenção a polaridade e isolamento; aplique etiquetagem.
Após montagem, ligue o host e verifique reconhecimento. Instale drivers e execute utilitários para atualizar firmware se necessário. Execute testes básicos: leitura de entradas simuladas, comando de saídas em modo manual e monitor de LEDs.
Integração com sistemas SCADA e IIoT
A placa comunica-se com aplicações SCADA via software local que expõe registradores de I/O. Estratégia comum é usar um gateway OPC UA ou um agente MQTT no host que faz o polling da placa e publica estados. Em ambientes com múltiplos servidores, recomenda-se usar redundância e time-synchronization (NTP/PTP) para correlação de eventos.
Protocolos recomendados: Modbus TCP/RTU (via conversor), OPC UA para integração segura e standardizada, MQTT para telemetria IIoT e brokers cloud. A placa em si normalmente não implementa esses protocolos nativamente; cabe ao host executar um serviço que traduza registradores para o protocolo desejado.
Boas práticas incluem segmentação de redes OT/IT, uso de firewalls industriais, autenticação e criptografia em comunicação IIoT. Para reduzir latência, configure polling eficiente e use DMA/interrupções quando possível para notificação de eventos ao SCADA.
Protocolos e gateways recomendados (Modbus, OPC UA, MQTT, etc.)
- OPC UA: ideal para sistemas SCADA modernos; fornece modelos de informação e segurança.
- MQTT: leve para telemetria IIoT; combine com TLS para segurança.
- Modbus TCP: compatível com muitos sistemas legacy; simples e robusto.
Gateways e conversores ICP DAS e LRI (edge devices) ajudam a traduzir registradores PCIe para protocolos de campo. Recomenda-se teste de performance do gateway para avaliar throughput e latência em aplicações críticas.
Boas práticas para segurança, confiabilidade e latência
- Segmentar redes OT e IT.
- Usar VPNs e TLS para tráfego remoto.
- Implementar redundância de host e polling agrupado para reduzir carga.
- Sincronizar clocks (NTP/PTP) para garantir correlação de eventos.
Em sistemas críticos, considere watchdogs que forcem saídas a estados seguros em falha de host. Monitore logs e implemente alertas proativos para degradação.
Exemplo prático de integração com um SCADA (fluxo técnico)
- Host com placa PCIe realiza polling periódico dos 24 canais via driver.
- Serviço local mapeia registradores para tags OPC UA e publica em servidor OPC.
- SCADA consome tags, gera alarmes e lógica de intertravamento; logs e historização seguem para banco de dados histórico.
Este fluxo garante baixa latência entre sinal físico e supervisão, além de permitir envio de telemetria para plataformas analytics via MQTT.
Exemplos práticos de uso
Caso de uso 1 — Automação de linha: controle discreto e intertravamentos
Em uma linha de montagem, sensores de presença, fim-de-curso e chaves de segurança conectam-se às entradas da placa. A lógica no host implementa intertravamentos e sequenciamento, acionando saídas para válvulas e inversores. A alta densidade reduz cabeamento entre racks e centraliza logs de eventos.
Caso de uso 2 — Banco de testes e validação de equipamentos
Em laboratório, a placa gera sinais digitais para simular entradas e captura respostas do DUT. Sincronização de timestamps com instrumentos de medição permite análise de timing e falhas. Ferramentas de scripting controlam sequências de teste automatizadas.
Caso de uso 3 — Monitoramento remoto e telemetria em IIoT
Estados binários de painéis remoto são lidos pela placa e publicados via agente MQTT para cloud. Dashboards em tempo real exibem estados, com alertas configuráveis para mudanças críticas. A integração facilita manutenção preditiva e análises históricas.
Comparação técnica: placa PCIe digital 24 canais vs produtos similares ICP DAS
Comparativo com outras placas ICP DAS revela trade-offs: modelos com relés oferecem melhor isolamento para cargas AC, mas são mais lentos; modelos transistorizados entregam comutação rápida para controle PWM/soft-start. A seleção depende de requisitos de tempo de resposta, corrente por canal e ambiente.
Tabela comparativa resumida:
| Modelo | Canais | Tipo I/O | Isolamento | Latência | Aplicação indicada |
|---|---|---|---|---|---|
| PCIe 24ch (este) | 24 | Digitais TTL/24V | 2,5 kVrms | <1 ms | Controle discr. centralizado |
| PCIe 16ch-relé | 16 | Relé | Galvânico total | ~10-50 ms | Carga AC, comutação robusta |
| Módulo rem. RTU 32ch | 32 | Digitais 24V | 1,5 kVrms | variável | Distribuído em campo |
Erros comuns, limitações e detalhes técnicos a evitar
Erros frequentes: subestimar fluxo de corrente nas saídas, não respeitar tempo de debounce, conectar sinais 24 V diretamente em entradas TTL sem condicionamento. Evite usar a placa como isolador primário em aplicações médicas sem certificação específica.
Ruído e loops de terra são causas comuns de leitura errática; use aterramento e filtros adequados. Em aplicações de alta confiabilidade, implemente watchdogs e redundância de host.
Diagnóstico, manutenção e solução de problemas
Checklist prático: verifique reconhecimento pelo sistema operacional, LEDs de status, integridade das trilhas de terra, tensão de alimentação das saídas e logs do driver. Testes de loopback e simulação de entradas ajudam a isolar falhas de hardware vs software.
Checagem inicial: use utilitários ICP DAS para leitura de registradores, capture logs e compare timestamps. Monitore consumo e temperaturas; em aquecimento excessivo, verifique fluxo de ar no rack e tolerâncias de temperatura.
Atualização de firmware: siga procedimentos do fabricante, mantenha backups de configuração e realize updates em manutenção planejada. Se necessário, acione suporte técnico com informações de serial, versão de firmware, logs e passos já executados.
Considerações de compra, certificações e suporte
Critérios de seleção: número real de canais necessários, tipo de carga, necessidade de isolamento, compatibilidade de drivers, condições ambientais e roadmap de suporte do fabricante. Solicite MTBF e histórico de campo quando possível.
Certificações relevantes: CE (segurança/eletromagnetismo), RoHS (sustentabilidade), IEC 61000 (EMC) e IEC/EN 62368-1 (segurança de equipamentos de áudio e TI). Para aplicações sensíveis, verifique requisitos locais e normas setoriais.
Modelos de contrato e suporte: opções de garantia estendida, SLA de substituição e suporte técnico especializado por LRI/ICP DAS. Para avaliações de bancada, siga checklist de testes pré-implantação e solicite amostras ou módulos para POC.
Conclusão
A placa PCIe digital 24 canais da ICP DAS é uma solução robusta para centralizar I/O discreto em servidores industriais, oferecendo densidade, isolamento e integração simplificada com SCADA e plataformas IIoT. Sua escolha reduz cabeamento, melhora o tempo de integração e facilita manutenções por centralizar diagnósticos. Para projetos que exigem robustez e suporte técnico especializado, a série Placa PCIe Digital 24 Canais da ICP DAS é altamente recomendada — confira especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/placa-pci-e-digital-24-canais-programaveis-16-entradas-e-16-saidas.
Se restou alguma dúvida técnica — sobre compatibilidade de drivers, esquema de isolamento, ou testes de bancada — comente abaixo ou envie seu caso de uso. Perguntas específicas ajudam a orientar recomendações práticas e configurações ideais.
