Introdução

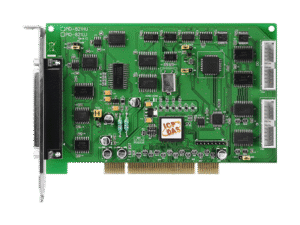

A placa PCI universal multifunção 16 entradas analógicas 12-bit 45 kS/s alto ganho é um módulo de aquisição de dados (DAQ) concebido para capturar sinais analógicos de baixa amplitude com alta sensibilidade em aplicações industriais e de P&D. Neste artigo técnico, abordamos especificações, aplicações em automação industrial, IIoT, SCADA e integração com sistemas corporativos para engenheiros de automação, integradores e compradores técnicos. Usaremos termos como MTBF, CMRR, SNR e normas relevantes para orientar decisões de projeto.
O objetivo é fornecer uma visão prática e normativa, citando padrões aplicáveis (por exemplo, IEC/EN 62368-1 para segurança de equipamentos eletrônicos e, quando aplicável, referências a IEC 60601-1 para ambientes críticos), além de discutir requisitos de compatibilidade de hardware e software. Abordaremos também boas práticas de aterramento, mitigação de EMI/RFI e garantia de qualidade de sinal. Para leituras complementares sobre aquisição de dados e integração IIoT, consulte nossos artigos no blog: https://blog.lri.com.br/aquisicao-de-dados e https://blog.lri.com.br/iiot.
Ao longo do texto usaremos vocabulário técnico relevante ao universo de fontes de alimentação e aquisição: regulação de alimentação, PFC (power factor correction), ruído térmico, e fator de escala. Se tiver dúvidas específicas sobre integração em seu projeto, comente ao final — incentivamos a interação técnica e a troca de experiências.
O conceito fundamental — Definição técnica e função
A placa atua como um conversor A/D com 16 canais de entrada analógica, conversão de 12 bits e taxa máxima por canal de até 45 kS/s (kilo-samples por segundo). O termo alto ganho indica pré-amplificação de sinais fracos (mV), permitindo leitura direta de sensores como strain gauges, termopares condicionados externamente e sensores de corrente com shunt. O módulo aceita sinais unipolares e, em muitos casos, sinais diferenciais para melhorar CMRR e rejeitar ruído em cabos longos.
Tecnicamente, a placa implementa multiplexação por canais, filtro anti-aliasing integrado e condicionamento de sinal para garantir linearidade e estabilidade térmica. A resolução de 12-bit oferece 4096 níveis discretos; com uma faixa típica de ±10 V, o LSB representa ~4.88 mV, mas em alto ganho essa sensibilidade melhora proporcionalmente. A arquitetura PCI fornece largura de banda para streaming contínuo de dados ao host, essencial em projetos de bancada e sistemas embarcados baseados em PC industrial.
A placa é indicada para captura de sinais analógicos em ambientes industriais, laboratórios de P&D e bancos de ensaio onde é necessária alta sensibilidade com boa taxa de amostragem. Em projetos IIoT/Industry 4.0, ela funciona como ponto de aquisição de borda conectado a software SCADA ou agentes edge que pre-processam sinais (filtros, detecção de eventos, compressão) antes de enviar para o cloud.
Resumo rápido de capacidades e limites
Capacidades-chave:
- 16 entradas analógicas (multiplexadas)
- Resolução: 12-bit (4096 níveis)
- Taxa: até 45 kS/s (por canal compartilhado)
- Alto ganho para sinais de baixa amplitude
Limitações operacionais importantes:
- Resolução limitada frente a placas de 16/24-bit para medições de ultra-baixa amplitude com alta precisão.
- Taxa de 45 kS/s é adequada para sinais até ~20 kHz (considerando Nyquist e filtros anti-aliasing); não é indicada para sinais RF.
- Dependência de aterramento adequado e gerenciamento de EMI em ambientes industriais ruidosos; requer filtragem e cabos trançados/twisted-pair ou blindagem.
Recomenda-se avaliar requisitos de resolução, faixa dinâmica e ruído do sistema (SNR, THD) antes da seleção. Para aplicações que exigem robustez e integração em ambientes industriais, a série da ICP DAS oferece soluções especializadas. Para aplicações que exigem essa robustez, a série placa PCI da ICP Das é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-16-entradas-analogica-12-bit-45-kss-alto-ganho
Principais aplicações e setores atendidos — aquisição de dados, placa PCI multifunção, IIoT
A placa é amplamente usada em automação industrial, utilities, laboratórios de teste, e OEMs que necessitam monitorar sinais analógicos e integrá-los a sistemas de controle. Em linhas de produção, monitora sensores de processo para controle de qualidade. Em utilities, captura sinais de instrumentação analógica para monitoramento de ativos e detecção de anomalias. Em P&D, serve em bancos de ensaio para validação de protótipos e testes de desempenho.
Na era IIoT e Indústria 4.0, esta placa funciona como um elemento de edge acquisition, alimentando agentes de análise local que aplicam algoritmos de detecção de falhas e compressão de dados antes de enviar ao cloud. É útil em cenários onde latência baixa e aquisição determinística são necessárias, como controle de processos com dashboards em tempo real.
Setores específicos: indústrias de manufatura (controle de temperatura, pressão, vibração), utilities (monitoramento de transformadores, medição de correntes e tensões secundárias), laboratórios (ensaios de materiais), e OEMs que precisam integrar aquisição de sinais em painéis industriais. Para integração com SCADA e práticas recomendadas de IIoT, veja nosso conteúdo complementar: https://blog.lri.com.br/iiot.
Aplicações por setor (indústria, pesquisa, automação predial, laboratórios)
Indústria manufatureira: monitoramento de variáveis de processo (temperatura, pressão, força) com amostragem suficiente para detecção de transientes. A alta sensibilidade (alto ganho) permite medir sinais de sensores de medição direta sem amplificadores externos, reduzindo custos e pontos de falha. Benefícios incluem redução de tempo de setup e maior repetibilidade em testes.
Pesquisa e P&D: bancos de ensaio automáticos que exigem sincronia entre canais e precisão de leitura. A taxa de 45 kS/s permite capturar formas de onda dinâmicas em ensaios de impacto ou vibração de baixa frequência. Em laboratórios de calibração, a estabilidade térmica e linearidade são críticos para garantir resultados replicáveis.
Automação predial e utilities: monitoramento de ambientes elétricos e BMS (Building Management Systems). Em transformadores e painéis de distribuição, a placa captura sinais condicionados de sensores de corrente/transformador de corrente com filtros apropriados, suportando rotina de manutenção preditiva.
Cenários típicos de projeto e requisitos de aquisição de dados
Escolha a placa quando precisar de 16 canais com sensibilidade média/alta e taxas moderadas (até 45 kS/s). Avalie se a resolução de 12-bit atende ao seu requisito de precisão; para medições de sinais muito pequenos e críticas, considere módulos de 16/24-bit. Verifique também a necessidade de entradas diferenciais versus single-ended para mitigação de ruído.
Requisitos de projeto: alimentação estável do host PCI, drivers compatíveis com o sistema operacional do PC (Windows/Linux), e procedimentos de aterramento e blindagem para evitar loops de terra. Planeje filtros anti-aliasing externos quando capturar sinais próximos ao limite de Nyquist e use multiplexação com atenção ao tempo de settle entre canais.
Para projetos IIoT, considere um agente edge que pré-processa e compacta dados (p. ex. somas, FFTs) e envia apenas eventos relevantes ao cloud para reduzir tráfego. A integração com SCADA e protocolos como OPC UA facilita visualização e histórico em sistemas corporativos.
Especificações técnicas do produto (tabela resumida)
Tabela de especificações principais (resumo)
| Parâmetro | Especificação típica |
|---|---|
| Número de entradas | 16 canais analógicos |
| Tipo de entrada | Single-ended / diferencial (depende do modelo) |
| Resolução A/D | 12-bit |
| Taxa de aquisição | Até 45 kS/s (total multiplexado) |
| Faixa de tensão | ±10 V (tip.) / configurações de ganho para mV |
| Impedância de entrada | >1 MΩ (tip.) |
| Precisão | ±1 LSB típico (linearidade dependente do ganho) |
| Ganho | Alto ganho configurável (pré-amplificador) |
| Isolamento | Veja modelo (galvânico opcional) |
| Alimentação | Slot PCI padrão (5V/12V rails) |
| Dimensões | PCI full-height / half-height conforme modelo |
| Temperatura operação | 0 °C a +60 °C (tip.) |
Detalhes elétricos, mecânicos e de desempenho
A placa apresenta filtro anti-aliasing por canal ou por bloco, com crossover configurável para proteger a integridade espectral do sinal. Ruído de entrada e SNR variam com ganho: ao aumentar ganho para sinais mV, o ruído absoluto pode se tornar limitante; portanto, verifique especificações de noise floor em dB ou µV RMS. Crosstalk entre canais é tipicamente especificado em dB; em aplicações críticas avalie testes em bancada.
Mecânica: ensure conformidade com slots PCI e considerações térmicas — fluxo de ar no rack é necessário para manter deriva térmica baixa e estabilidade. O MTBF (Mean Time Between Failures) para placas industriais costuma ser informado pelo fabricante (p. ex. 100k horas), influenciando o custo total de propriedade. Em ambientes sujeitos a transientes elétricos, considere proteção adicional (TVS, fusíveis).
Requisitos de aterramento e layout: use cabos trançados e malha de aterramento; evite loops de terra entre a placa e fontes externas. Se o sistema exige conformidade com normas de segurança/compatibilidade eletromagnética, verifique certificações EMC e aplicabilidade à norma IEC/EN 62368-1.
Requisitos de compatibilidade de hardware e software
Hardware mínimo: PC com slot PCI compatível, fonte de alimentação com rails estáveis, memória suficiente para buffering de dados (RAM), e CPU adequada ao processamento de taxa de amostragem desejada. Para streaming contínuo, o barramento PCI deve suportar taxa de transferência exigida (avaliar DMA).
Software/Drivers: drivers para Windows (x86/x64) e, dependendo do fabricante, suporte para Linux. Fornecimento de SDKs em C/C++, DLLs ou APIs que permitem integração com SCADA/softwares como LabVIEW, MATLAB ou plataformas OPC. Verifique versão mínima do driver e compatibilidade com kernels Linux/Windows modernos.
Integração com ferramentas de automação: bibliotecas com funções para configuração de ganho, calibração, leitura síncrona e interrupções. Para projetos IIoT, agentes de coleta capazes de encapsular leituras e publicar via MQTT/OPC UA facilitam a integração com o ecossistema IIoT.
Importância, benefícios e diferenciais do produto
A placa agrega valor ao reduzir complexidade de condicionamento de sinal ao integrar pré-amplificação e multiplexação em um único hardware. Isso reduz custos de cablagem e aquisição, acelera o tempo de integração e diminui pontos de falha. A presença de alto ganho facilita medições diretas de sensores de baixa amplitude sem amplificadores externos.
Benefícios operacionais incluem maior repetibilidade, redução do tempo de comissionamento e facilidade de manutenção. Do ponto de vista de negócio, menor custo total de propriedade (TCO) ao consolidar canais em uma placa PCI versus múltiplos módulos externos. A robustez industrial, aliada a drivers e SDKs maduros, reduz o risco de projeto e acelera a entrega de soluções.
Diferenciais tecnológicos: alto ganho, boa estabilidade térmica, baixo drift e proteção contra ruído por entradas diferenciais/isoladas (quando presentes). Esses atributos tornam a placa indicada para aplicações exigentes que requerem medição confiável em ambientes com ruído elétrico.
Benefícios operacionais e de custo
Operacionalmente, a placa permite centralizar a aquisição em um PC industrial, simplificando logs e sincronização com sistemas SCADA. A integração com APIs reduz desenvolvimento de software customizado. Em termos de custo, substitui múltiplas UIs analógicas e conversores discretos, além de reduzir cabeamento e racks de condicionamento.
Economia de tempo de engenharia: SDKs e exemplos aceleram a validação, enquanto drivers certificados diminuem retrabalho por incompatibilidade de sistema operacional. Em projetos replicáveis (OEM), a padronização em uma plataforma PCI reduz custos unitários e facilita manutenção.
Avalie também custos indiretos: requisitos de filtragem, condicionamento e proteção podem aumentar CAPEX se não previstos. A análise de TCO deve considerar MTBF, facilidade de atualização de firmware e suporte do fabricante.
Diferenciais tecnológicos (alto ganho, estabilidade, robustez)
Alto ganho: pré-amplificadores integrados com baixa deriva térmica oferecem sensibilidade aumentada sem sacrificar linearidade. Importante verificar coeficiente de temperatura do offset e ganho.
Estabilidade: design com referência de tensão estável e regulação da alimentação do barramento PCI reduz desvios ao longo do tempo. Robustez inclui proteção contra surtos, conformidade EMC e possibilidade de isolamento galvânico em modelos específicos.
Proteções: deteção de saturação, limitações de entrada para evitar danos por sobre-tensão e rotinas de diagnóstico via software que reportam integridade do canal são diferenciais operacionais valiosos.
Guia prático de instalação e uso: Como fazer/usar?
Antes de instalar, confirme compatibilidade elétrica do host e a disponibilidade de slots PCI. Faça checklist de ferramentas (chave de fenda antiestática, cabo de terra) e itens: cabos blindados, resistores de terminação, instrumentos de calibração (multímetro de referência, gerador de sinal). Garanta políticas de ESD e desligue o equipamento antes da inserção.
Instalação física: insira a placa com força uniforme no slot PCI, fixe o parafuso de retenção e reconecte cablagem. Mantenha distância de fontes de calor e dispositivos de alta potência. Aterramento adequado do chassi e uso de malha de terra reduzem ruído e evitam loops de terra.
Após a instalação física, instale drivers e SDK conforme o sistema operacional. Verifique no gerenciador de dispositivos e execute exemplos de leitura para confirmar comunicação. Para aplicações críticas, realize testes de stress em laboratório antes do comissionamento.
Pré-requisitos e checklist antes da instalação
Checklist mínimo:
- PC com slot PCI livre e CPU/RAM adequados
- Fonte de alimentação com rails estáveis
- Cabos blindados e conectores corretos
- Ferramentas antiestáticas e ESD
- Documentação técnica e drivers atualizados
Procedimentos de segurança: seguir normas de segurança elétrica (conforme IEC/EN 62368-1), desconectar alimentação antes de instalar, e certificar-se de que o ambiente está livre de descargas eletrostáticas.
Valide ambiente: temperatura ambiente dentro da faixa de operação, ventilação adequada e ausência de interferências de alta potência (inversores, motores sem filtragem).
Instalação física passo a passo
- Desligue o PC e desconecte da rede elétrica.
- Abra o gabinete e localize slot PCI; remova a placa de proteção do slot.
- Alinhe a placa e pressione até encaixe; fixe com parafuso. Conecte cabos de sinal com cuidado, usando blindagem e terminação adequada.
Após montagem, ligue o PC, instale drivers e valide comunicação. Monitore temperaturas iniciais e verifique leituras com um sinal de calibração. Documente configuração e versões de firmware/drivers para suporte futuro.
Configuração de driver e software (Windows/Linux, SDKs) — aquisição de dados, placa PCI multifunção
Instale drivers fornecidos pelo fabricante e, quando disponíveis, use pacote SDK com exemplos em C/C++, .NET e LabVIEW. No Linux, verifique compatibilidade de kernel e módulos; alguns fornecedores fornecem pacotes .deb/.rpm ou instruções de compilação.
Configure buffers de DMA para streaming contínuo. Ajuste taxa de amostragem e modo de aquisição (single-shot vs streaming). Implemente rotinas de leitura assíncrona para minimizar latência do sistema operacional. Para integração com SCADA/IIoT, utilize wrappers OPC UA ou agentes MQTT.
Testes iniciais: execute leituras de calibração, verifique offset e ganho por canal, e salve configurações de plataforma. Documente processos e crie scripts de inicialização para ambiente produtivo.
Calibração, verificação de sinal e testes práticos
Use gerador de sinais e multímetro de referência para validar linearidade e erro de ganho/offset. Meça ruído de fundo (RMS) com entradas aterradas e compare com especificações. Realize testes de crosstalk aplicando sinal em um canal e observando outros.
Calibração periódica: dependendo do uso e ambiente, calibração anual pode ser suficiente; aplicações de metrologia requerem ciclos mais curtos. Mantenha registros de calibração para rastreabilidade e auditorias.
Documente procedimentos de verificação com indicadores de aceitação (ex.: erro <0.5% em faixa nominal). Para medições críticas, implemente verificações automatizadas no software de aquisição.
Rotinas de manutenção e diagnóstico rápido
Manutenção preventiva: limpeza de contatos, verificação de conexões e checagem de logs de diagnóstico de firmware. Atualize drivers e firmware conforme patches de segurança e correções de bugs.
Diagnóstico rápido: se leituras nulas, verifique alimentação PCI, presença no gerenciador de dispositivos, integridade dos cabos e loops de terra. Utilize sinais conhecidos para isolar falhas por canal.
Se persistirem problemas, acione suporte técnico com logs, versão de driver e condições de teste. Para soluções alternativas e produtos relacionados, consulte nossas páginas de produto e suporte: https://www.lri.com.br/aquisicao-de-dados
Integração com sistemas SCADA e IIoT — aquisição de dados, placa PCI multifunção
A integração com SCADA requer exposição de dados via drivers/OPC. Muitas aplicações usam um serviço local que lê a placa e fornece variáveis por OPC DA/UA ou por brokers MQTT para plataformas IIoT. Essa arquitetura permite historização, alarmes e dashboards em tempo real.
Recomenda-se colocar lógica de pré-processamento no edge (e.g., filtragem, compressão, detecção de eventos) para reduzir latência e consumo de banda. Use timestamps precisos e sincronização (NTP/PTP) para correlação entre canais e equipamentos. Considere requisitos de segurança para tráfego de dados (TLS, autenticação).
Para conectividade com cloud, gateways industriais ou agentes MQTT/OPC UA podem encapsular leituras e enviar para plataformas de analytics. Avalie throughput e escalabilidade se múltiplas placas/hosts alimentarem o servidor central.
Protocolos e interfaces compatíveis (OPC, Modbus, MQTT, APIs)
Opções comuns:
- OPC UA/DA para interoperabilidade com SCADA.
- MQTT para mensagens leve em IIoT.
- APIs REST/HTTP ou SDKs para integração direta.
- Gateways Modbus TCP/RTU quando necessário para PLCs legados.
A escolha depende de latência, garantia de entrega e suporte do sistema mestre. OPC UA fornece segurança e modelos de dados avançados; MQTT é ideal para telemetria em nuvem.
Arquitetura de integração: do PC com placa ao servidor SCADA/Cloud
Arquitetura típica:
- PC industrial com placa PCI lê os canais e executa pré-processamento.
- Agente edge publica variáveis via OPC UA/MQTT.
- Servidor SCADA/Cloud consome e armazena histórico, executa análises e visualiza dashboards.
Inclua redundância e monitoramento de saúde do agente para garantir continuidade. Para maior resiliência, bufferize dados localmente em caso de perda de conexão.
Boas práticas de segurança e desempenho na integração
Isolar a rede de aquisição (VLAN) e aplicar firewalls reduz risco. Use criptografia (TLS) e autenticação forte em brokers/servidores. Monitore latência e perda de pacotes; em casos críticos, prefira comunicações determinísticas por rede local.
Gerencie versões de firmware/drivers e realize testes de regressão antes de atualizar ambientes produtivos. Documente políticas de backup e restauração para configurações críticas.
Exemplos práticos de uso — aquisição de dados, placa PCI multifunção
Caso A — Banco de ensaios P&D: configurar 16 canais para medir sinais de strain gauges com amplificação integrada; taxa de 10 kS/s por canal para capturar transientes mecânicos. Integração com LabVIEW e registro automático de resultados. Ganhos: repetibilidade e redução de necessidade de amplificadores externos.
Caso B — Monitoramento contínuo: instalação em comutador de subestação para medir sinais condicionados de transformador; processamento local para detecção de harmônicos e envio de eventos ao SCADA via OPC UA. Resultados: detecção precoce de degradação.
Caso C — Controle de qualidade: uso em linha de produção para testar sensores e comparar assinatura elétrica com referência; leitura de 16 canais simultâneos para validar lote. Integração com MES para rejeição automática de peças fora de especificação.
Comparativo técnico: placa PCI vs outros módulos ICP DAS
Quando escolher este modelo: ideal quando se precisa de 16 canais, sensibilidade média/alta e taxa até 45 kS/s. Se precisar de maior resolução (16/24-bit) ou isolamento galvânico extenso, considere módulos externos ou variantes ICP DAS com isolamento e resolução superiores.
Erros comuns na seleção: subestimar requisito de resolução, ignorar necessidade de isolamento, e escolher taxa de amostragem que não atende Nyquist. Falhas de integração frequentemente decorrem de expectativas não alinhadas sobre buffers DMA e latência do SO.
Troubleshooting avançado: medir jitter de clock, confirmar settling time entre canais, aplicar calibração por software para compensar offset/gain e usar análise FFT para diagnosticar fontes de ruído. Isolar canais e aplicar testes de loop-back ajudam a identificar falhas físicas.
Perspectivas futuras e aplicações estratégicas
Tendências: migração de aquisição para edge computing com AI embarcada para análise de sinais em tempo real, manutenção preditiva e compressão inteligente de dados. Placas como esta servem de ponte para modernização de plantas legadas rumo à Indústria 4.0.
Aplicações estratégicas: análise de vibração com aprendizado de máquina para previsão de falhas, monitoramento de qualidade de energia em utilities (com integração de PFC e harmônicos) e ensaios automáticos com feedback em tempo real para otimização de processos produtivos.
Próximos passos recomendados: avaliar requisitos do projeto usando a tabela de especificações acima, executar piloto de integração SCADA/IIoT e solicitar teste em bancada com amostras reais. Para suporte e aquisição, consulte nossas páginas de produto e entre em contato para cotação.
Conclusão
A placa PCI universal multifunção 16 entradas analógicas 12-bit 45 kS/s alto ganho é uma solução versátil para aquisição de sinais em ambientes industriais, pesquisa e OEMs que demandam sensibilidade e integração com sistemas modernos. Ela equilibra custo, capacidade e integração, sendo particularmente útil quando se precisa consolidar canais em um único host PCI.
Recomendamos validar requisitos de resolução, ruído e isolamento antes da aquisição e planejar integração com SCADA/IIoT usando protocolos como OPC UA ou MQTT. Para aplicações que exigem essa robustez, a série placa PCI da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico via: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-16-entradas-analogica-12-bit-45-kss-alto-ganho
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Se este artigo ajudou, deixe sua pergunta ou comente seu caso de uso abaixo — nossa equipe técnica da ICP Das orientará a melhor solução para seu projeto.
